用户认证练习实验

最新推荐文章于 2025-03-09 10:53:14 发布
最新推荐文章于 2025-03-09 10:53:14 发布
阅读量1k 收藏 23
点赞数 26
分类专栏： 防御保护 文章标签： HCIE
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/m0_75008371/article/details/145551304
版权

文章目录

用户认证练习实验

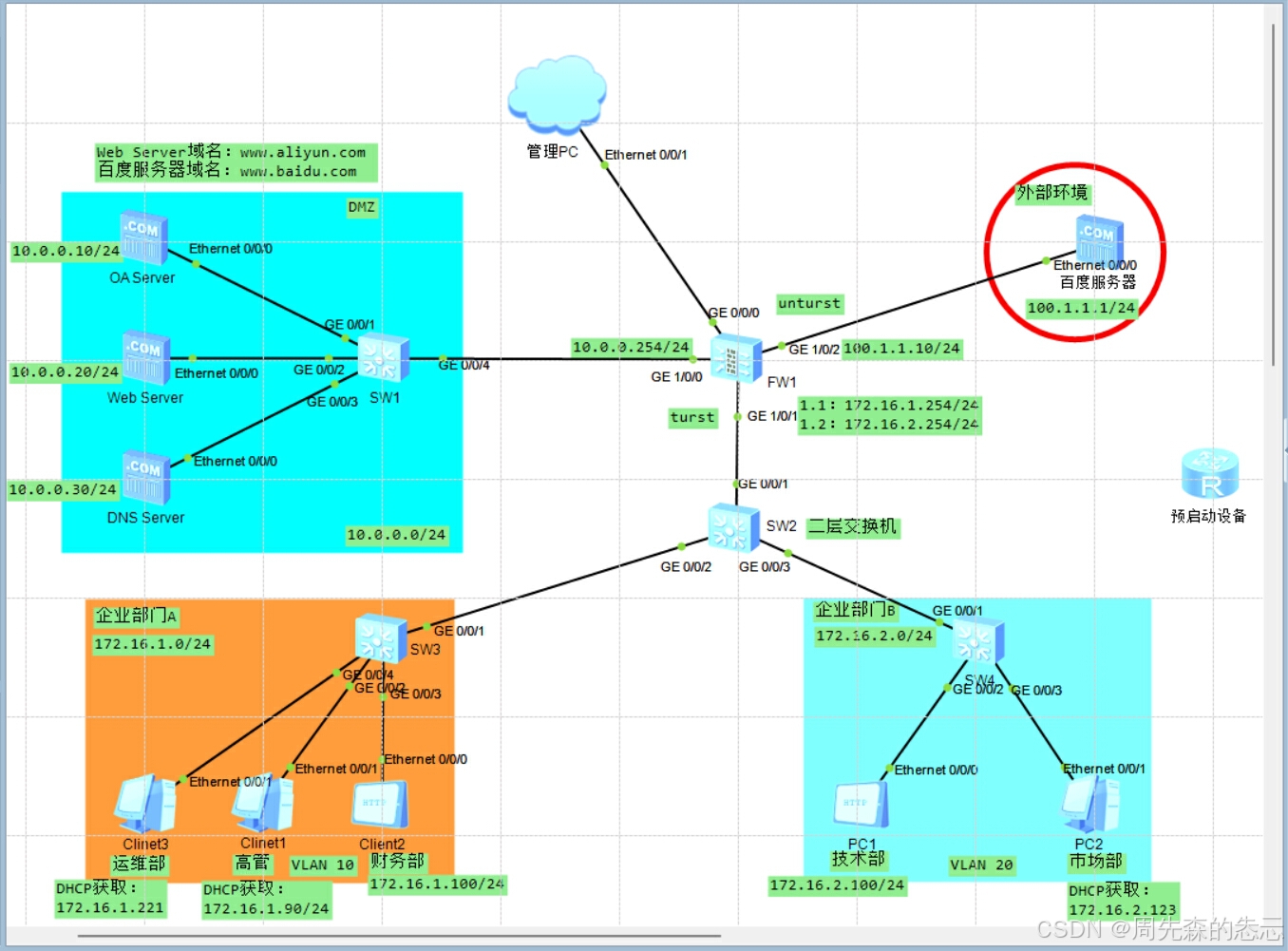

一、实验拓扑

在这里插入图片描述

二、实验需求及配置

前提配置：开启防火墙的web页面

[FW]interface GigabitEthernet 0/0/0
[FW-GigabitEthernet0/0/0]service-manage all permit

需求一：根据下表，完成相关配置

设备接口VLAN接口类型
SW2GE0/0/2vlan 10Access
GE0/0/3vlan 20Access
GE0/0/1vlan list : 10 20Trunk
设备接口VLANIP
FWGE1/0/1.110172.16.1.254/24
GE1/0/1.220172.16.2.254/24
GE1/0/0/10.0.0.254/24
GE1/0/2/100.1.1.10/24
OA ServerEthernet0/0/010.0.0.10/24
Web serverEthernet0/0/010.0.0.20/24
DNS ServerEthernet0/0/010.0.0.30/24
百度服务器Ethernet0/0/0100.1.1.124
Clinet1Ethernet0/0/0DHCP获取(172.16.1.90/24
Clinet2Ethernet0/0/0172.16.1.100/24
Clinet3Ethernet0/0/0DHCP获取
PC1Ethernet0/0/1172.16.2.100/24
PC2Ethernet0/0/1DHCP获取

配置如下：

[SW2]vlan batch 10 20    ----------创建vlan 10和vlan 20

[SW2]interface GigabitEthernet 0/0/1
[SW2-GigabitEthernet0/0/1]port link-type trunk
[SW2-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20

[SW2]interface GigabitEthernet 0/0/2
[SW2-GigabitEthernet0/0/2]port link-type access
[SW2-GigabitEthernet0/0/2]port default vlan 10

[SW2]interface GigabitEthernet 0/0/3
[SW2-GigabitEthernet0/0/3]port link-type access
[SW2-GigabitEthernet0/0/3]port default vlan 20

FW接口IP配置：

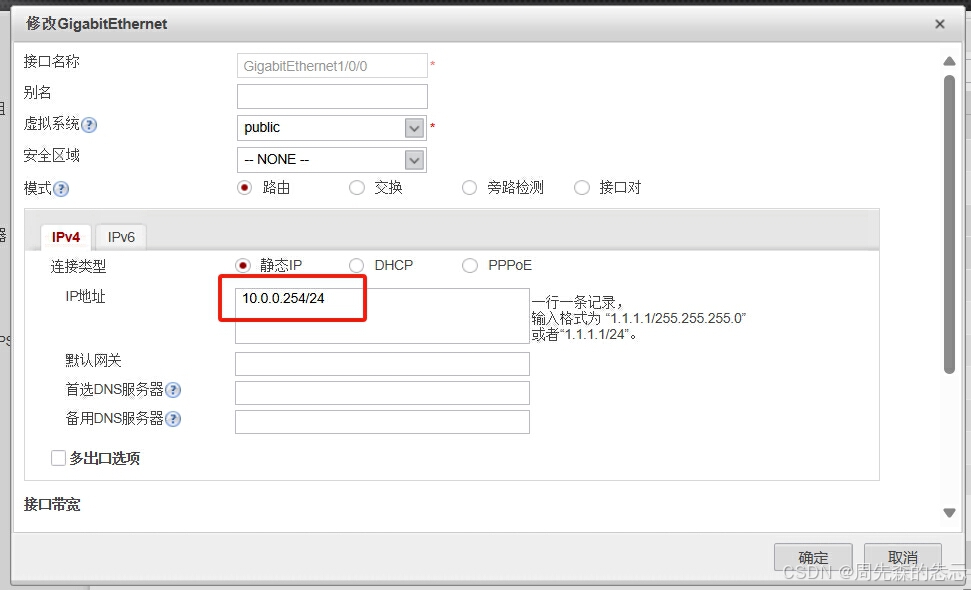

GE1/0/0接口：

在这里插入图片描述

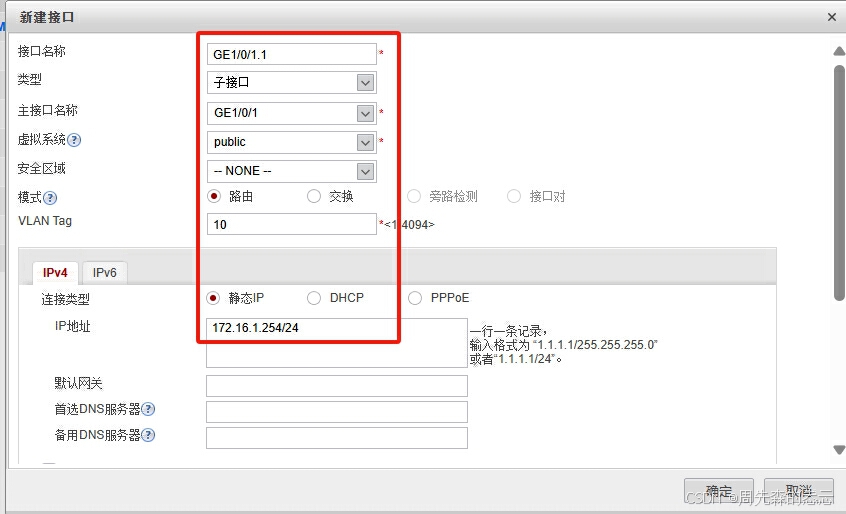

GE1/0/1.1子接口：

在这里插入图片描述

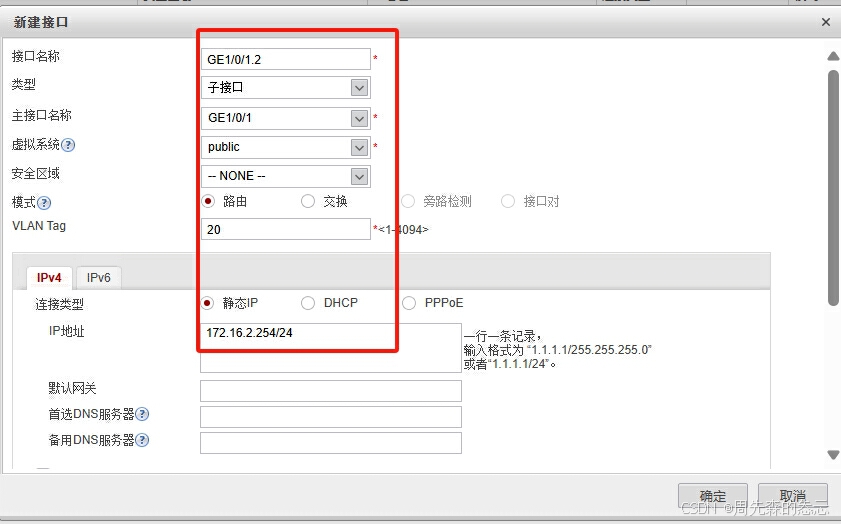

GE1/0/1.2子接口：

在这里插入图片描述

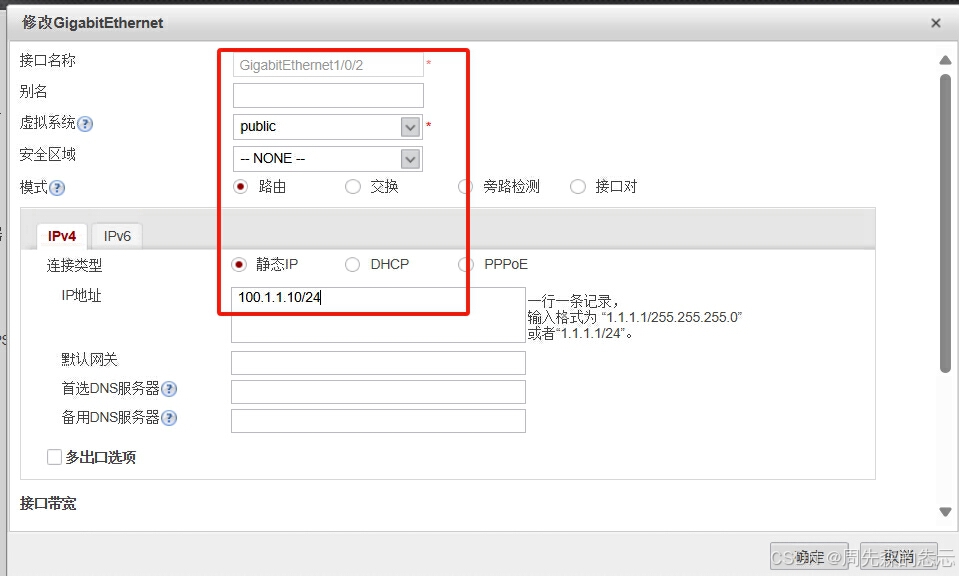

GE1/0/2接口：

在这里插入图片描述

OA IP：

在这里插入图片描述

Web IP：

在这里插入图片描述

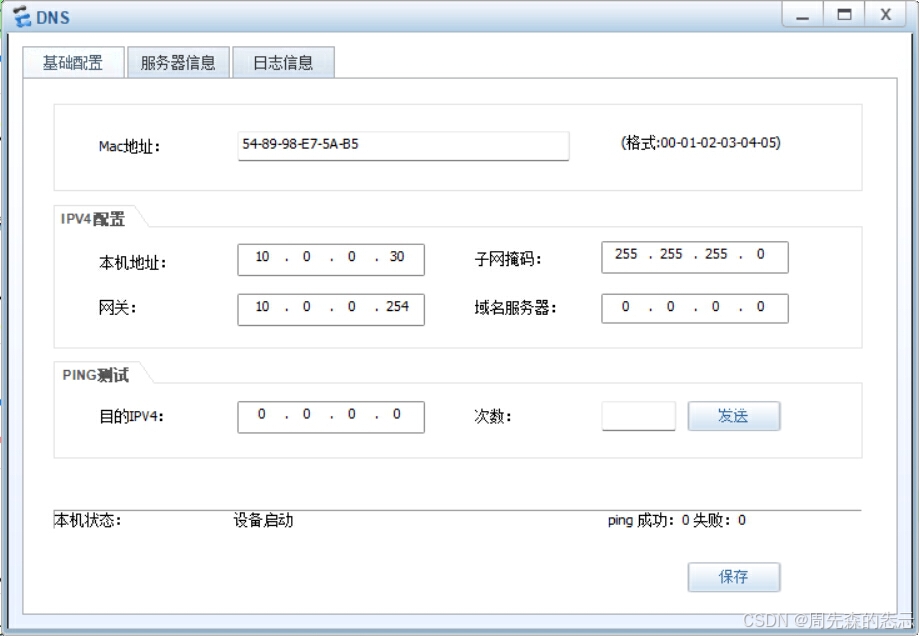

DNS IP：

在这里插入图片描述

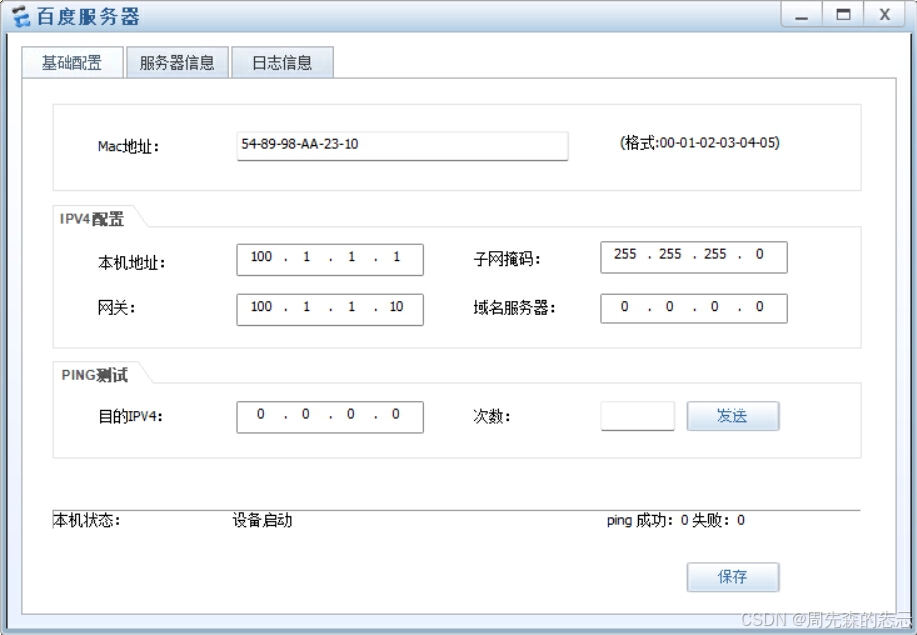

百度服务器：

在这里插入图片描述

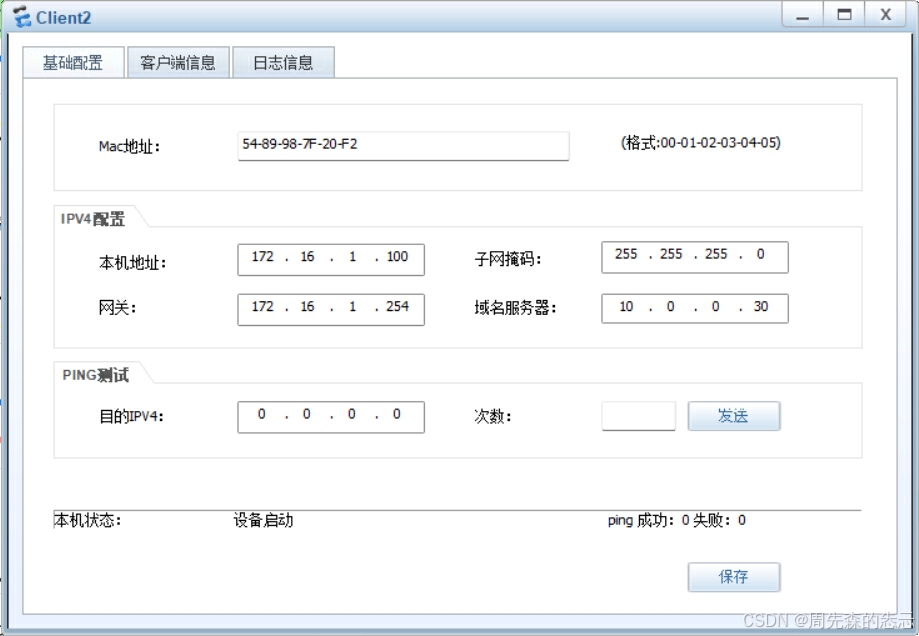

Clinet2：

在这里插入图片描述

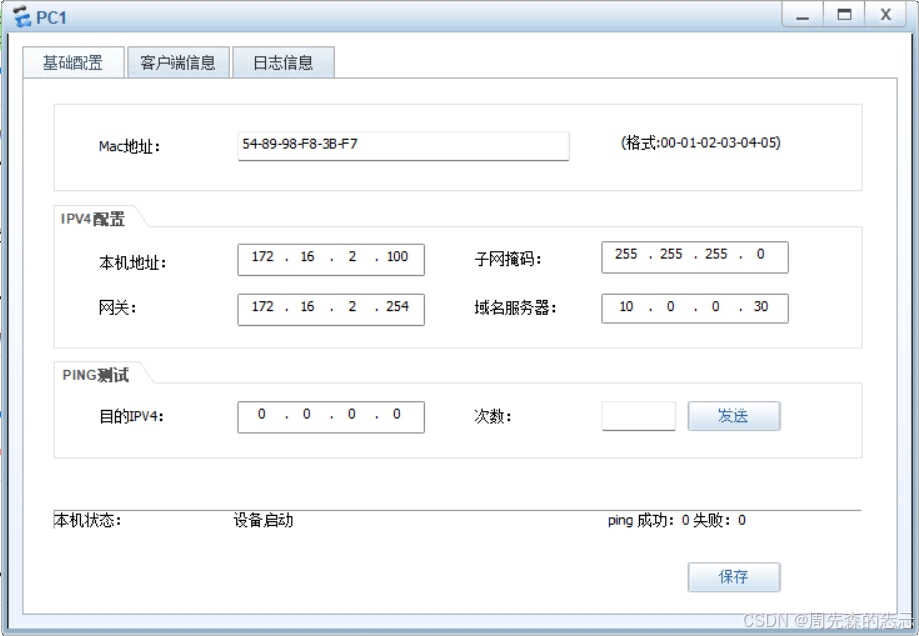

PC1：

在这里插入图片描述

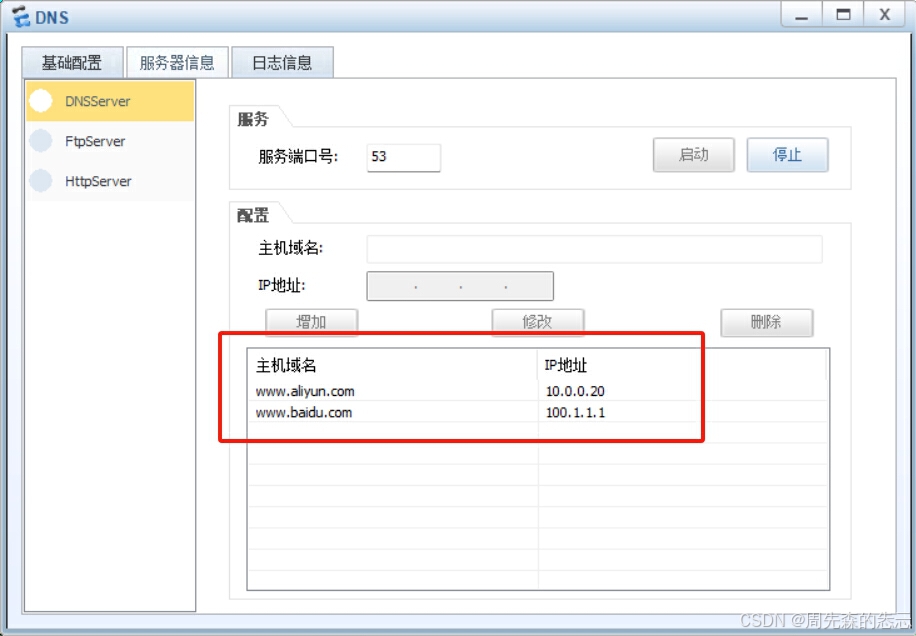

创建DNS服务器域名：

Web Server域名：www.aliyun.com/10.0.0.20
百度服务器域名：www.baidu.com/100.1.1.1

在这里插入图片描述

需求二：配置DHCP协议，具体要求如下

在FW上启动DHCP功能，并配置不同的全局地址池，为接入网络的终端设备分配IP地址。
Client1、client3和PC2通过DHCP获取地址信息。client2和PC1手工静态配置。
Client1必须通过DHCP获取172.16.1.90/24地址。
地址池名称网段/掩码网关DNS
dhcp-a172.16.1.0/24172.16.1.25410.0.0.30
dhcp-b172.16.2.0/24172.16.2.25410.0.0.30

​ FW的Web界面配置DHCP时，只支持配置接口方式的地址池，分配的地址范围必须是接口IP地址所在的网段；并且，需要手工在命令行界面开启dhcp功能才行。

配置如下：

[FW]dhcp enable    -----启动DHCP协议（无需配置地址池）
[FW]interface GigabitEthernet 1/0/1.1
[FW-GigabitEthernet1/0/1.1]dhcp select interface
[FW]interface GigabitEthernet 1/0/1.2
[FW-GigabitEthernet1/0/1.2]dhcp select interface

在这里插入图片描述

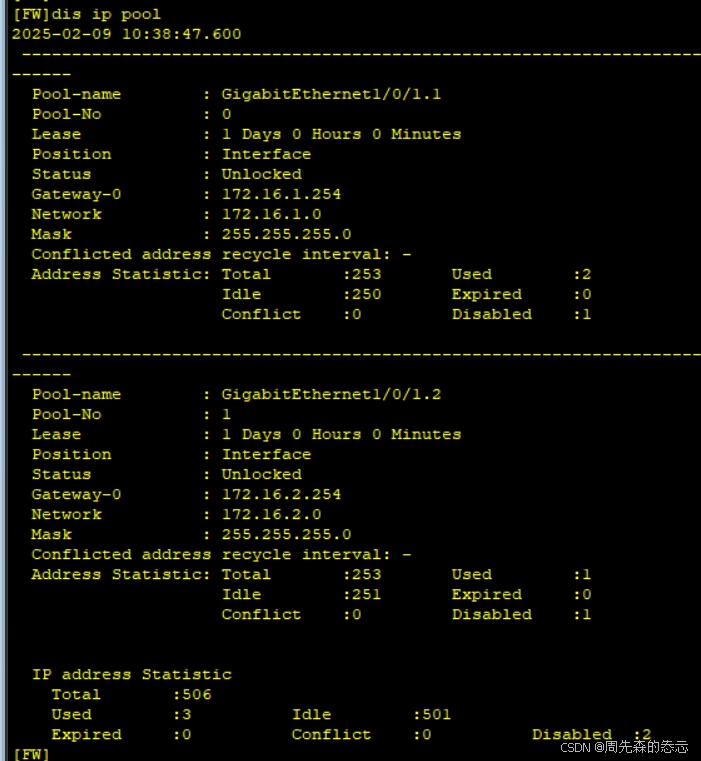

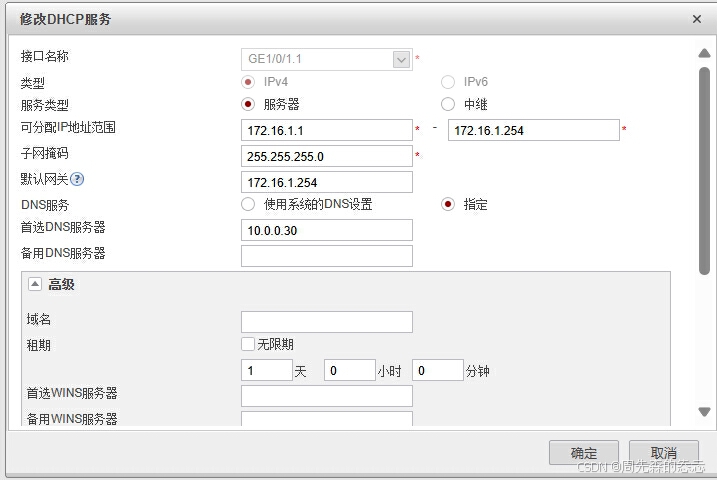

查看并修改DHCP地址池的相关信息：

在这里插入图片描述

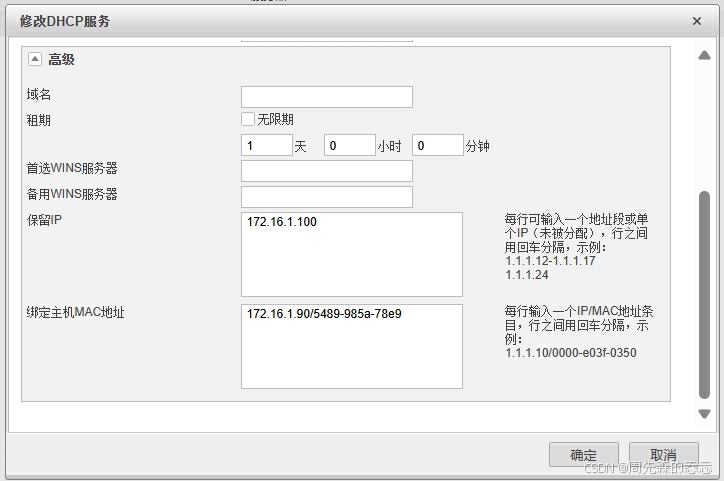

根据需求一，排除IP：172.16.1.100：

在这里插入图片描述

在这里插入图片描述

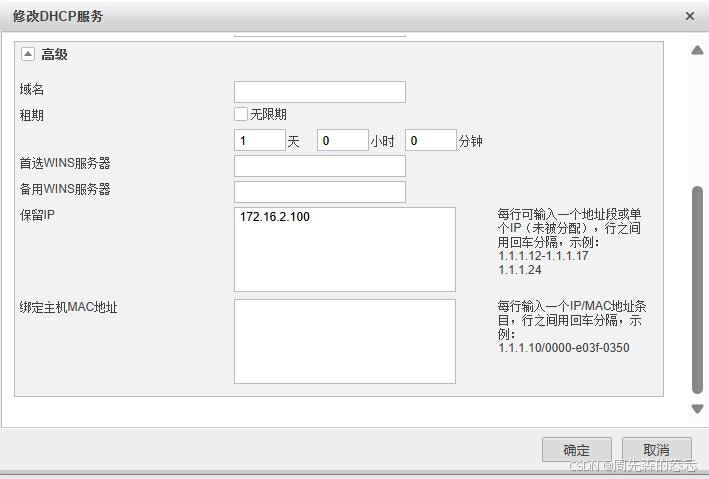

根据需求一，排除IP：172.16.2.100：

在这里插入图片描述

查看DHCP分配地址情况：

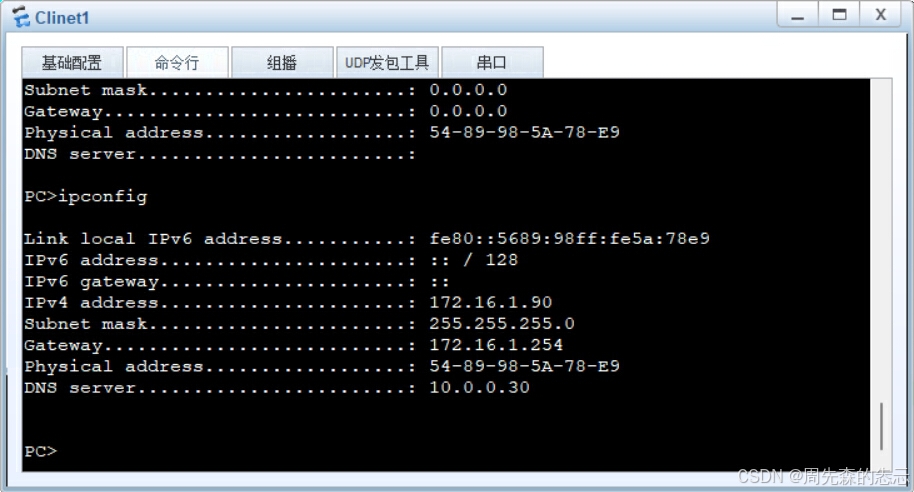

Clinet1：

在这里插入图片描述

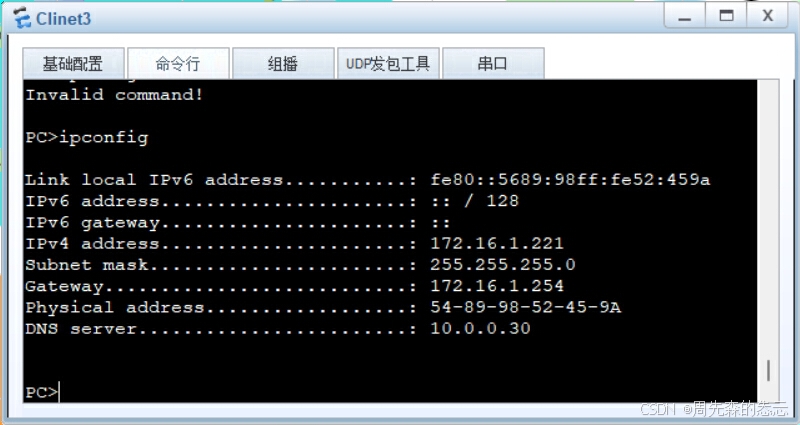

Clinet3：

在这里插入图片描述

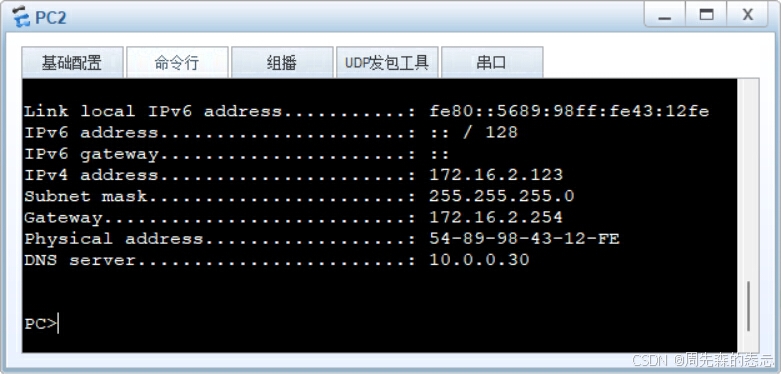

PC2：

在这里插入图片描述

需求三：防火墙安全区域配置

设备接口安全区域优先级
FWGE1/0/1.1Trust_A70
GE1/0/1.2Trust_B80
GE1/0/0DMZ默认
GE1/0/2Untrust默认

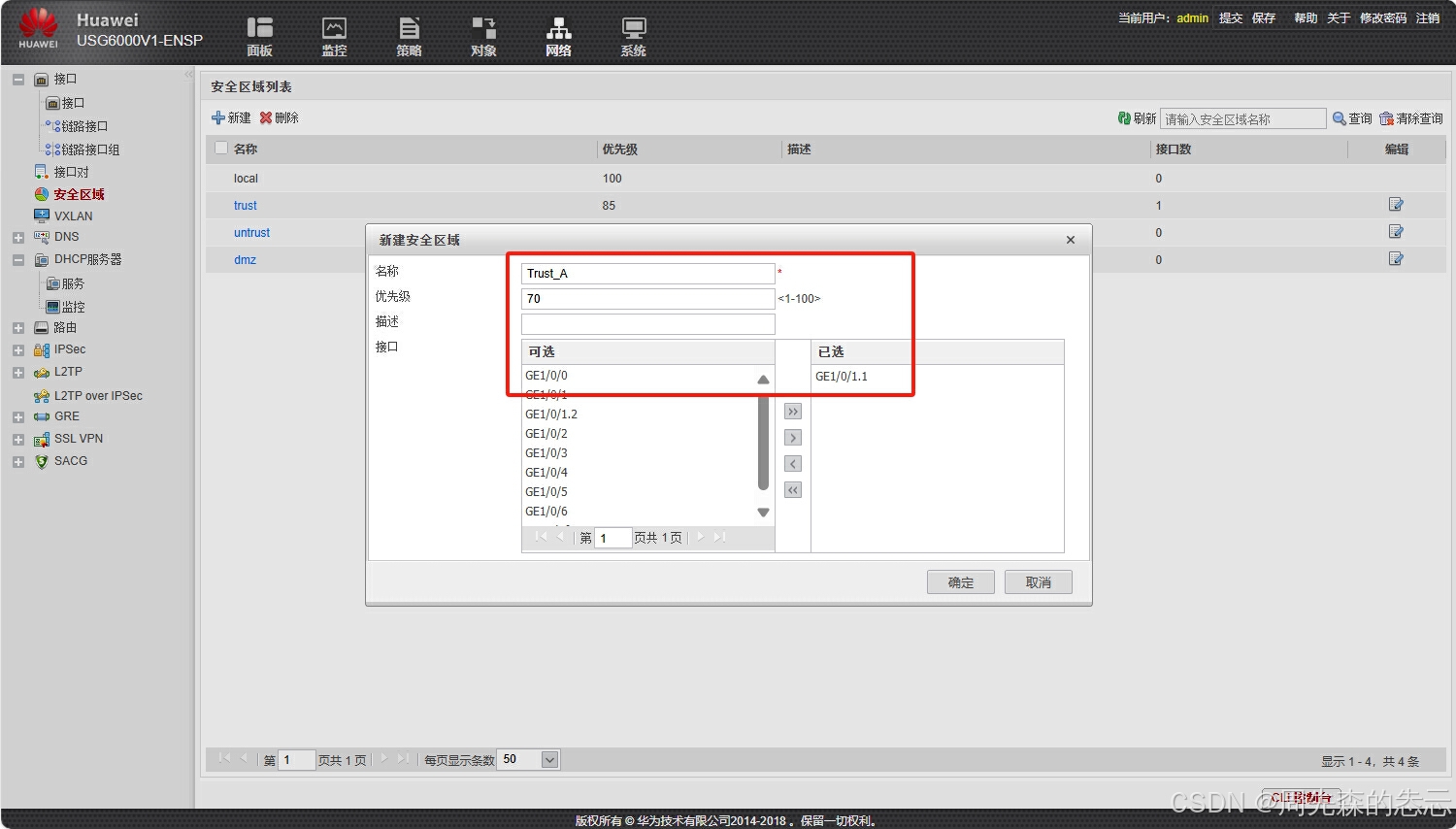

Trust_A:

在这里插入图片描述

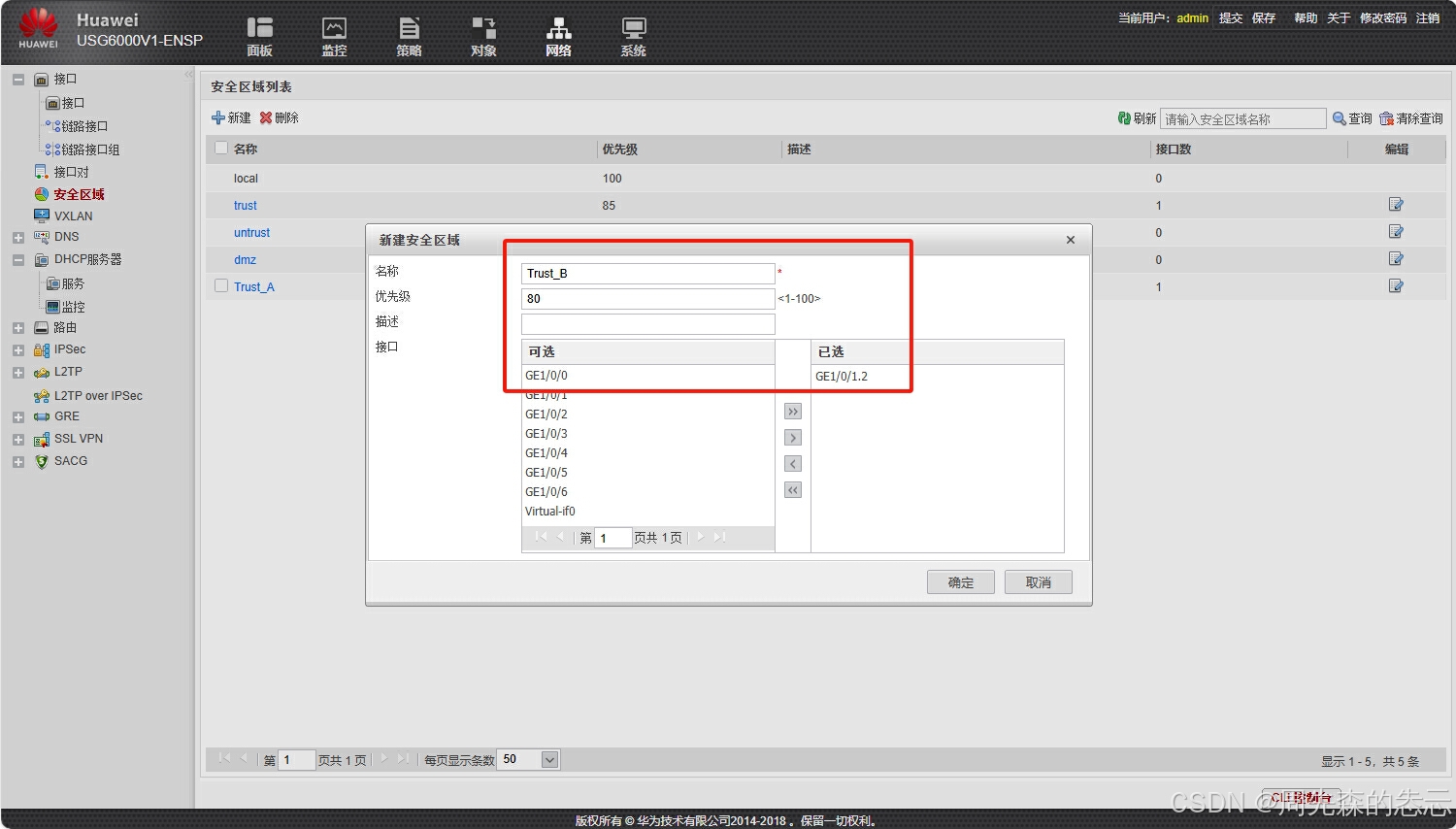

Trust_B:

在这里插入图片描述

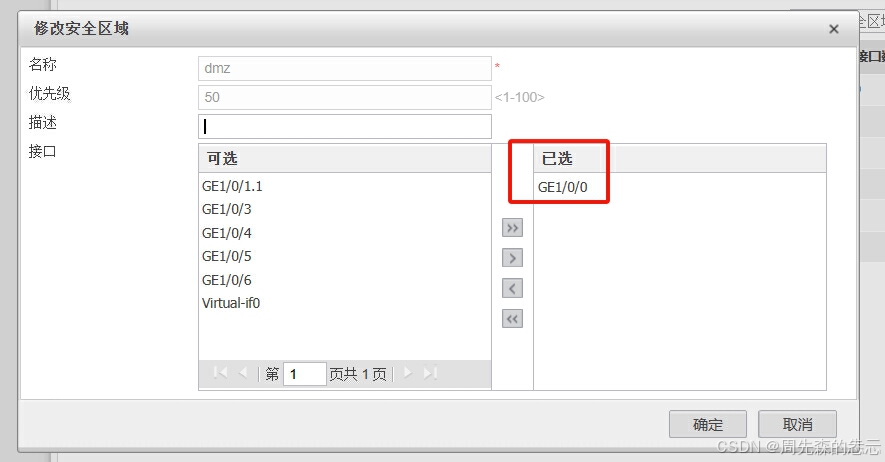

dmz:

在这里插入图片描述

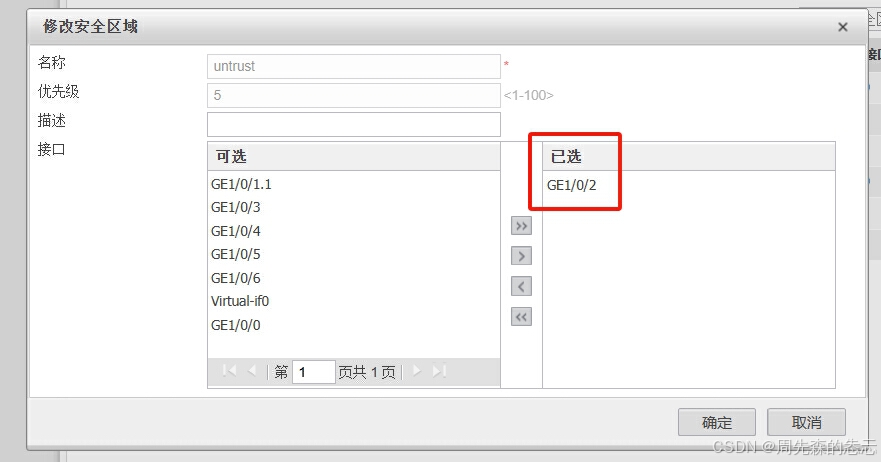

unturst:

在这里插入图片描述

需求四：防火墙地址组信息

设备地址地址组描述信息
OA Server10.0.0.10/32DMZ_ServerDMZ区域的OA服务器
Web Server10.0.0.20/32DMZ_ServerDMZ区域的Web服务器
DNS Server10.0.0.30/32DMZ_ServerDMZ区域的DNS服务器
Client1（高管）172.16.1.90/32Trust_A_adress高管
Client2（财务部）172.16.1.100/32Trust_A_adress财务部
Client3（运维部）172.16.1.0/24
需要去除172.16.1.90和172.16.1.100		Trust_A_adress运维部
PC1（技术部）172.16.2.100/32Trust_B_adress技术部
PC2（市场部）172.16.2.0/24
需要去除172.16.2.100		Trust_B_adress市场部
管理员172.16.1.10/32Trust_A_adress

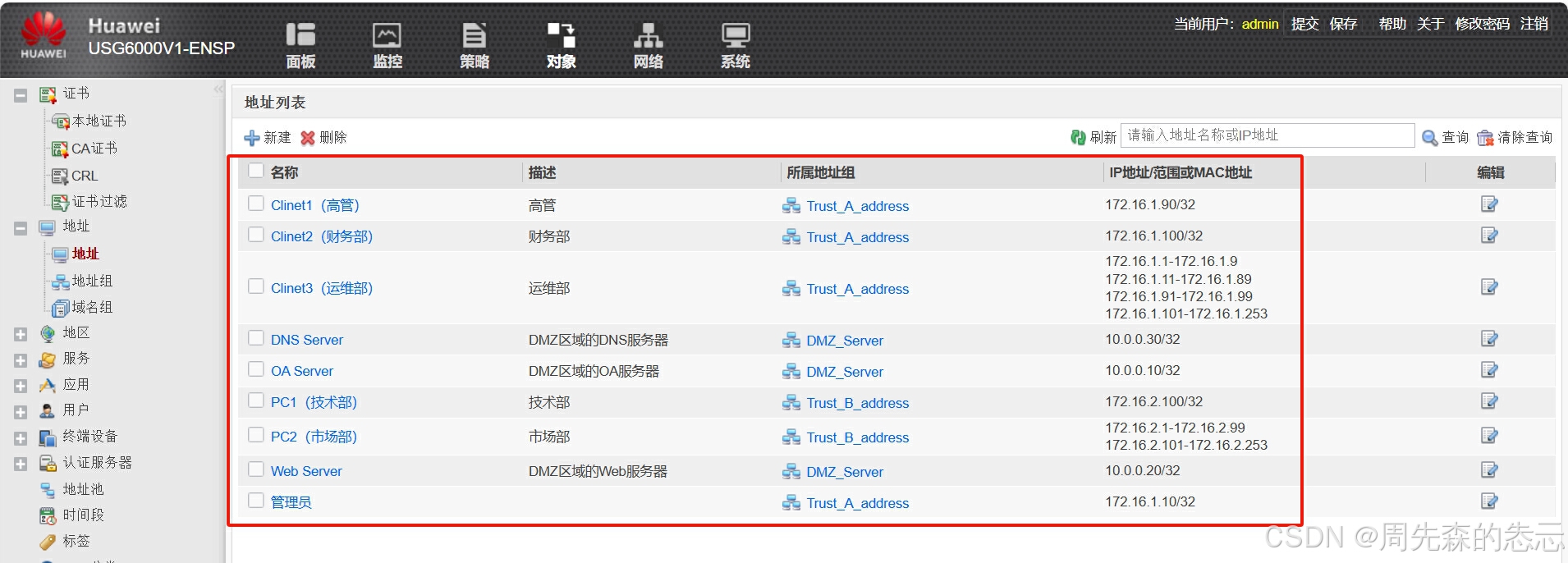

创建地址：

在这里插入图片描述

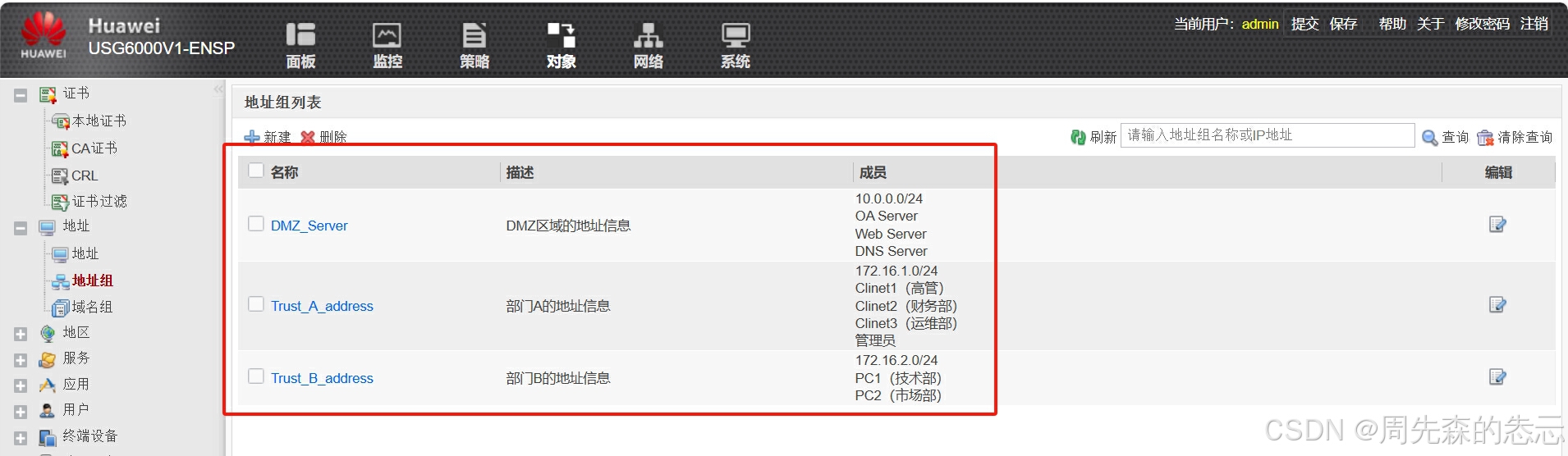

创建地址组：

在这里插入图片描述

需求五：管理员

	为FW配置一个配置管理员。要求管理员可以通过Telnet登录到CLI界面对FW进行管理和维护。FW对管理员进行本地认证。
项目数据说明
管理员账号密码账号：vtyadmin
密码：admin@123
管理员PC的IP地址172.16.1.10/24
角色service-admin拥有业务配置和设备监控权限。
管理员信任主机172.16.1.0/24登录设备的主机IP地址范围
认证类型本地认证

管理员角色信息

名称权限控制项
service-admin策略、对象、网络：读写操作
面板、监控、系统：无

配置如下：

1，开启GE1/0/1.1子接口的telnet服务，方便管理员进行telnet登录：

使用命令行开启：
[FW]interface GigabitEthernet 1/0/1.1
[FW-GigabitEthernet1/0/1.1]service-manage telnet permit

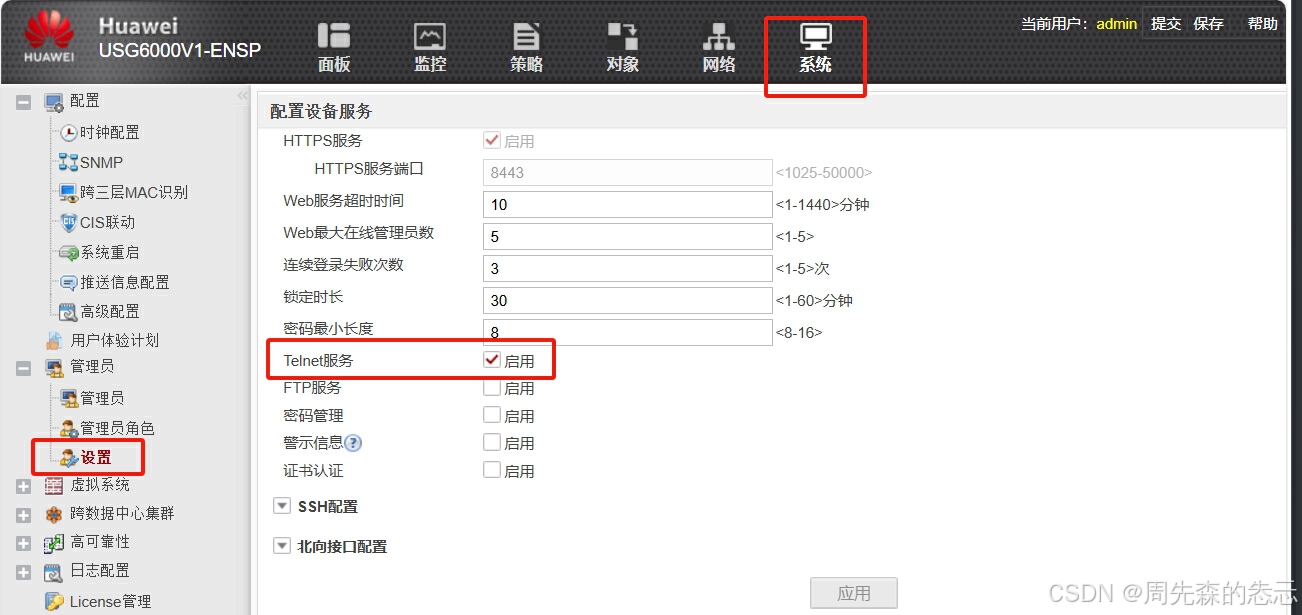

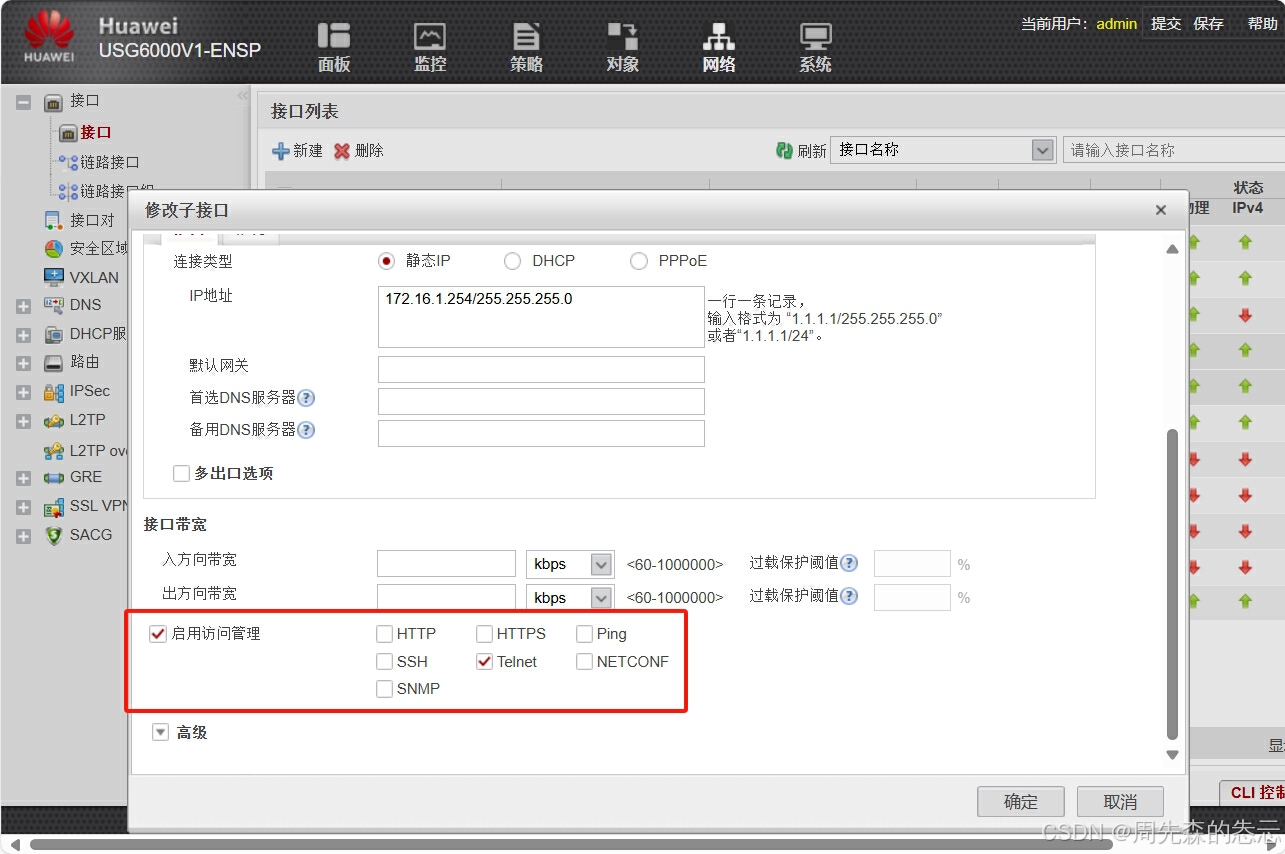

或在web界面开启该服务：

在这里插入图片描述

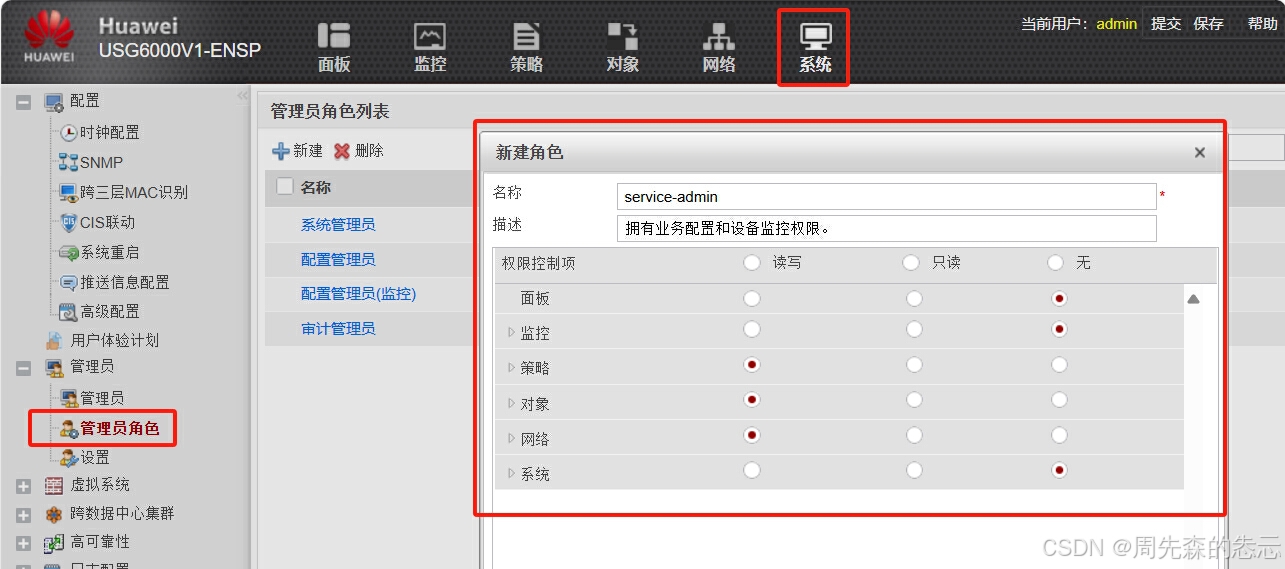

2，创建管理员角色：

在这里插入图片描述

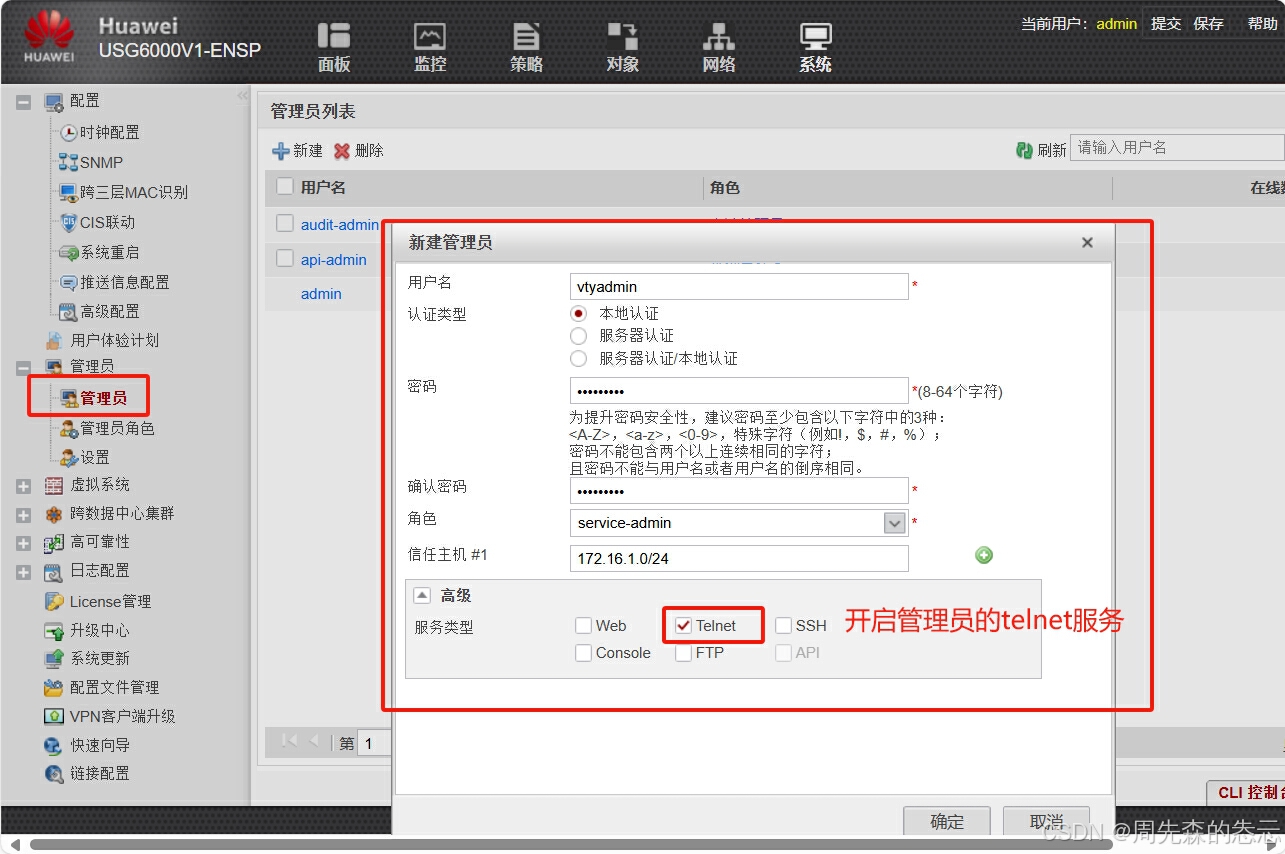

3，创建管理员：

在这里插入图片描述

开启防火墙设备的telnet服务：

[FW]telnet server enable
[FW]user-interface vty 0 4
[FW-ui-vty0-4]protocol inbound telnet    ----修改入方向接口的协议为telnet

在这里插入图片描述

​ 防火墙设备和其他设备不同，没有默认开启telnet服务。

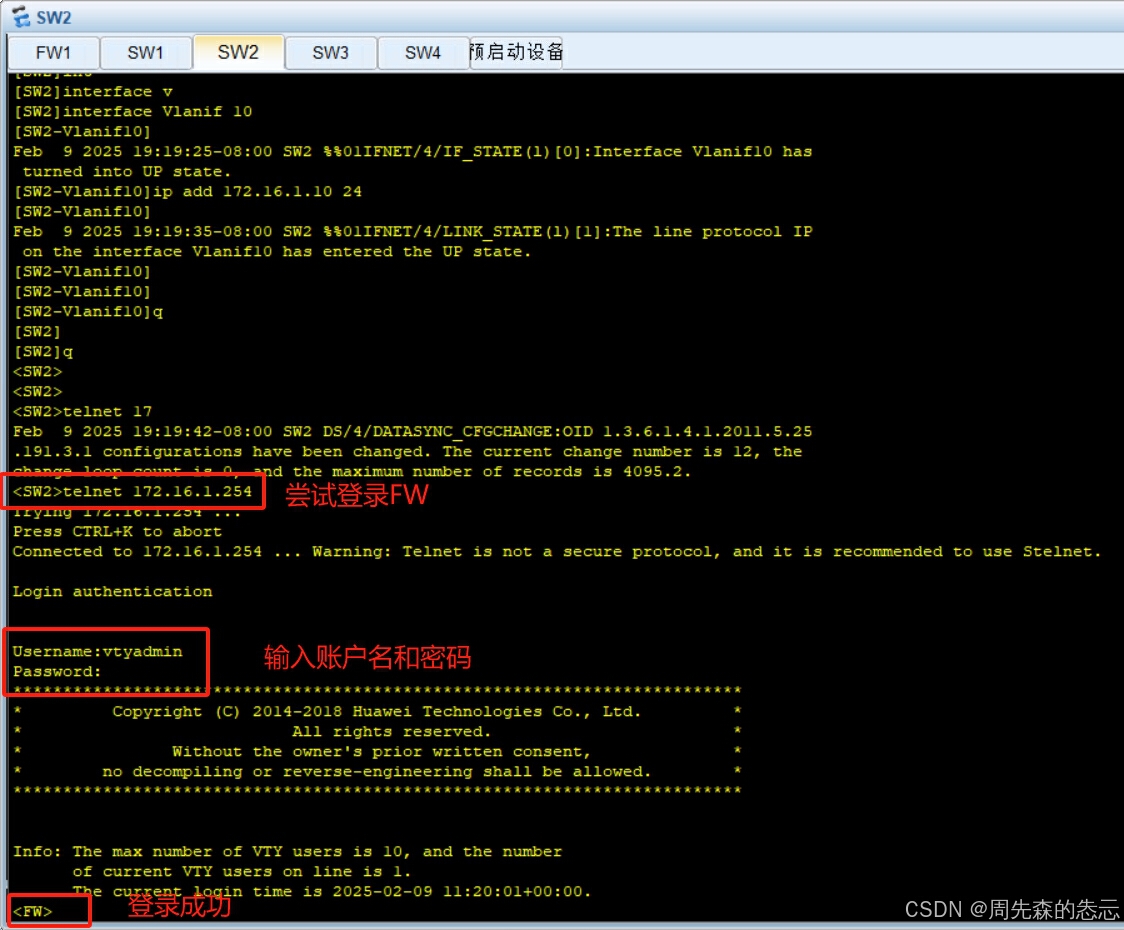

测试：（以SW2为例，在SW2上创建一个用户并尝试登录FW）

在这里插入图片描述

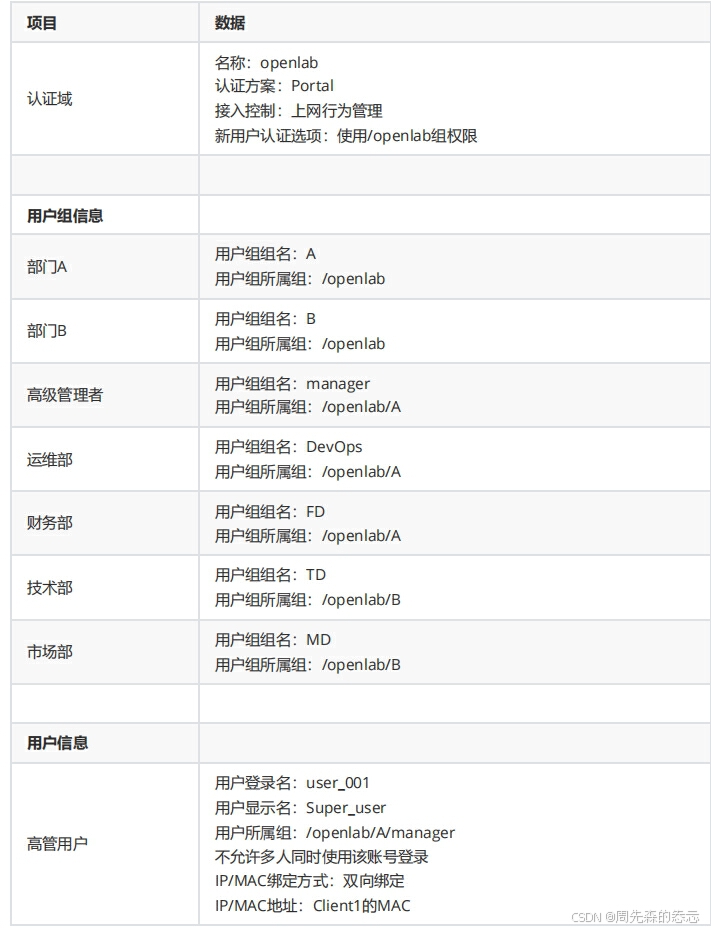

需求六：用户认证配置

1、部门A分为运维部、高层管理、财务部:其中，财务部IP地址为静态IP。高管地址DHCP固定分配
2、部门B分为研发部和市场部;研发部IP地址为静态IP
3、新建一个认证域，所有用户属于认证域下组织架构

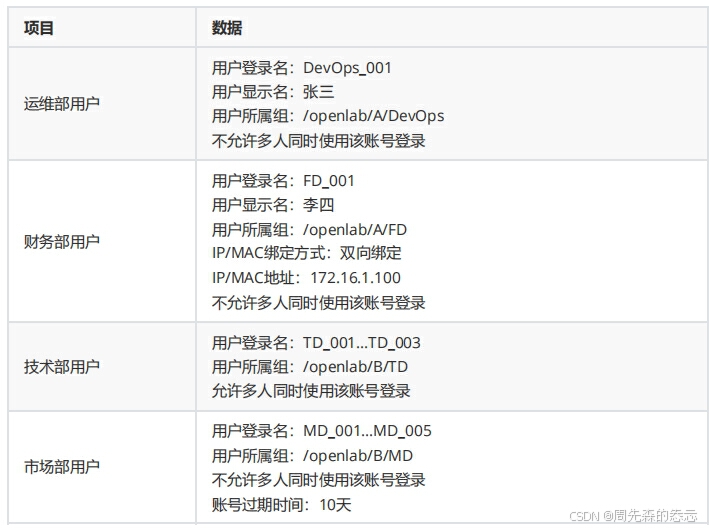

4、根据下表信息，创建企业组织架构
5、用户密码统一为admin@123
6、首次登录必须修改密码

在这里插入图片描述

在这里插入图片描述

配置如下：

1，新建认证域：
在这里插入图片描述

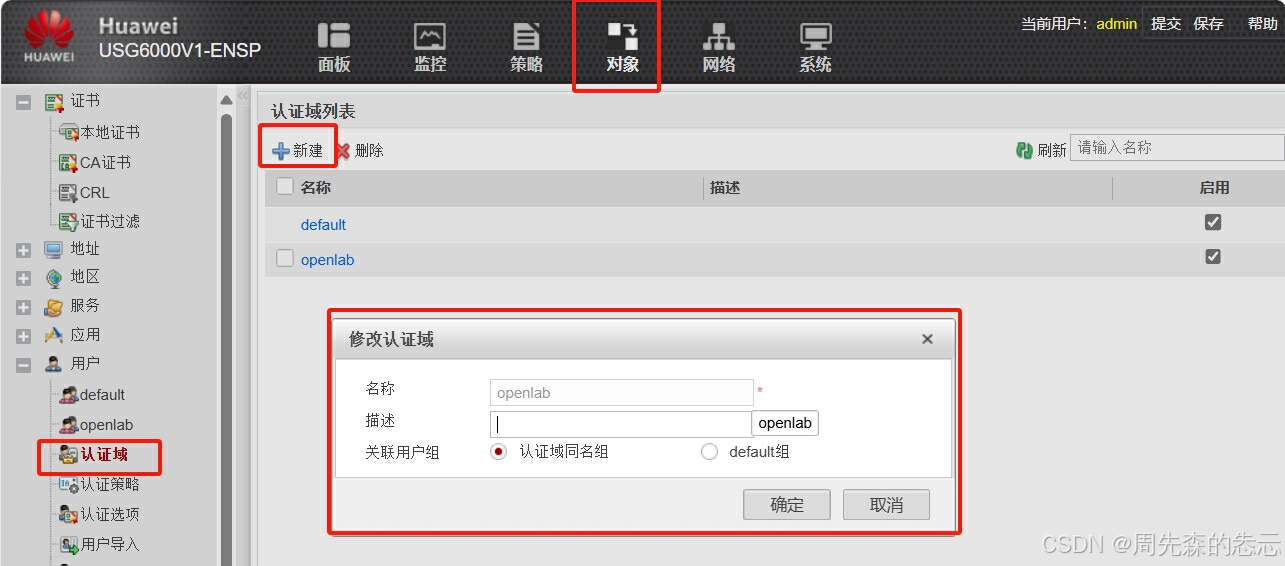

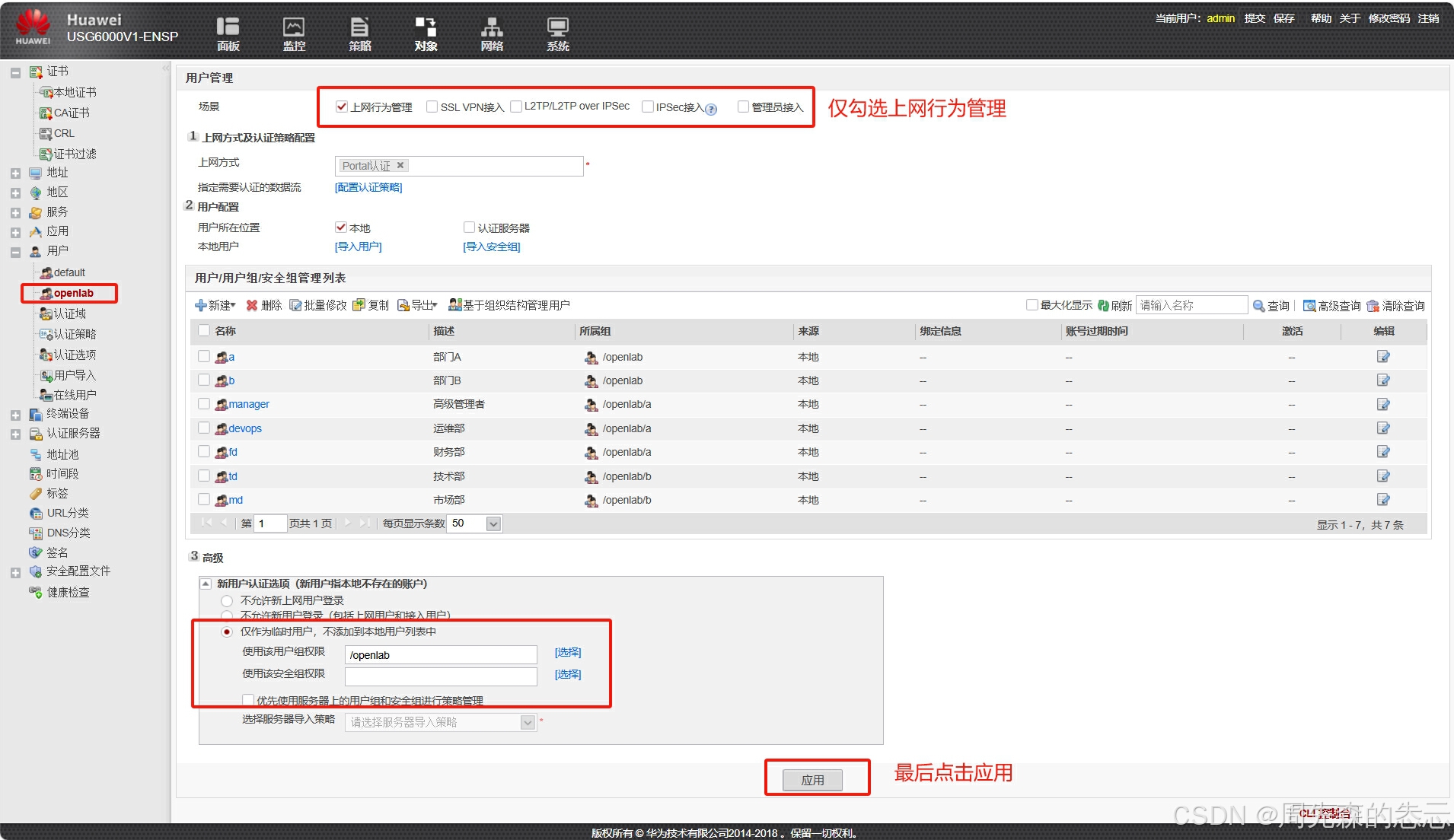

2，修改认证域设置：

在这里插入图片描述

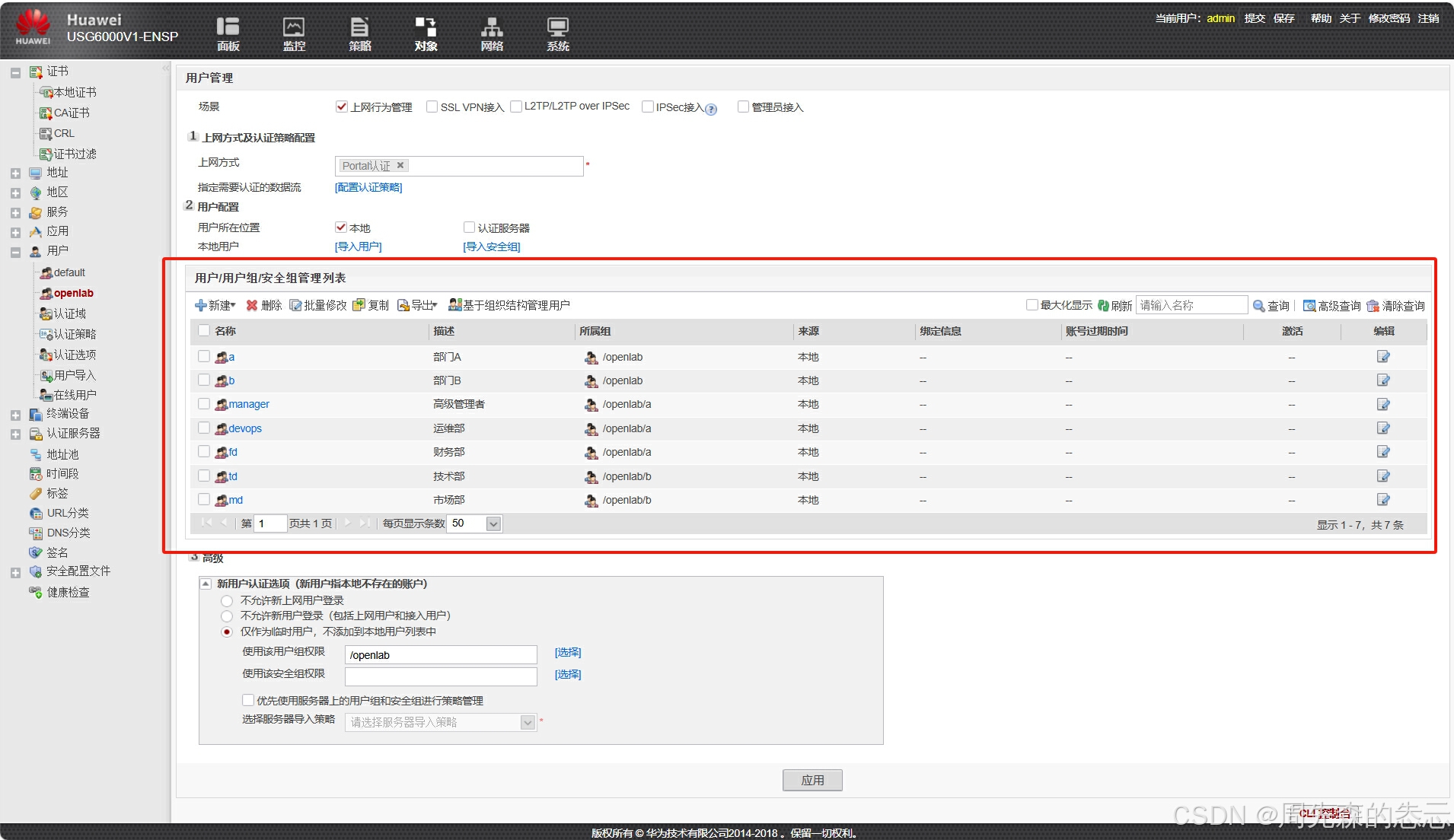

3，创建用户组信息：

在这里插入图片描述

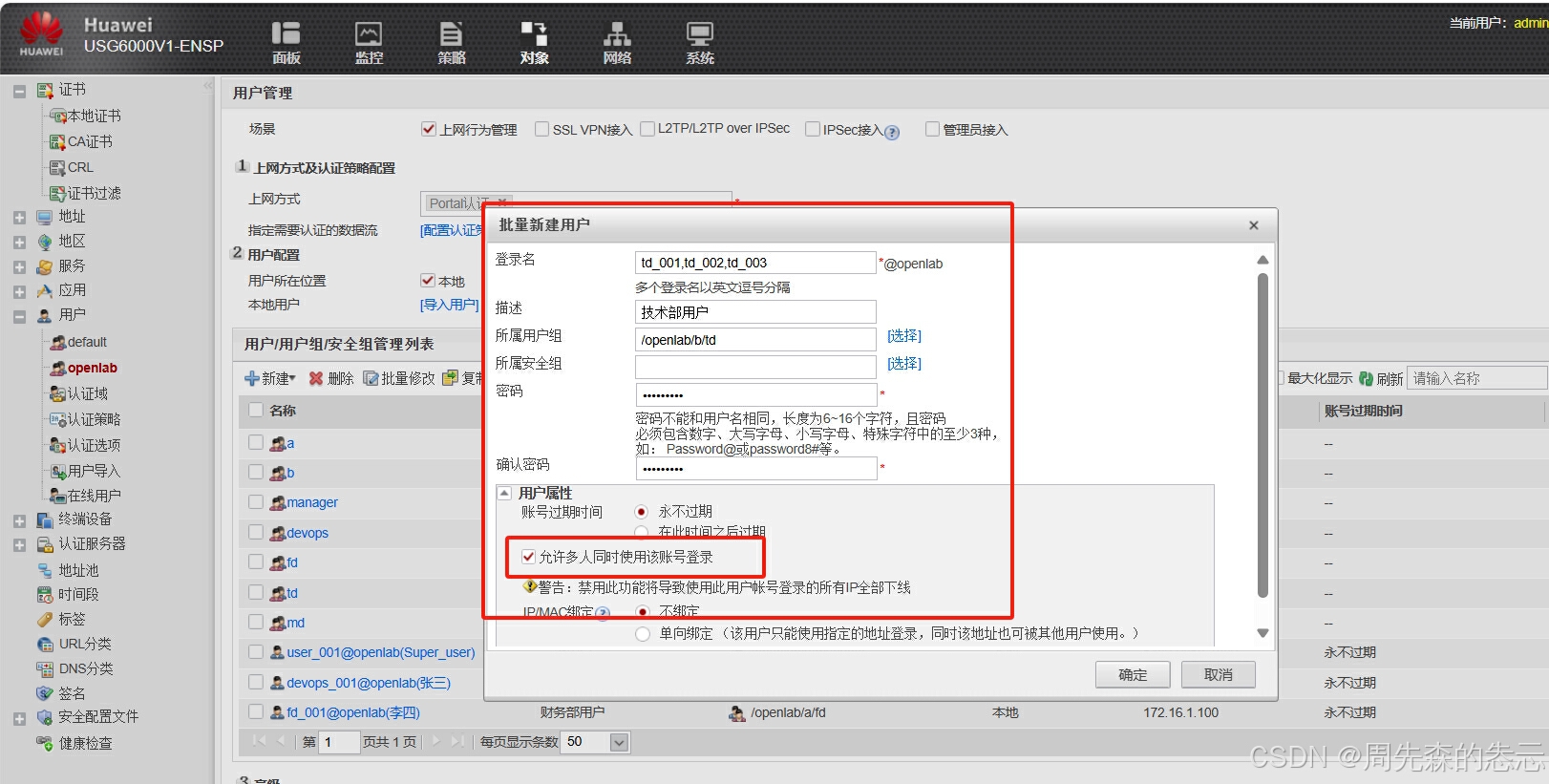

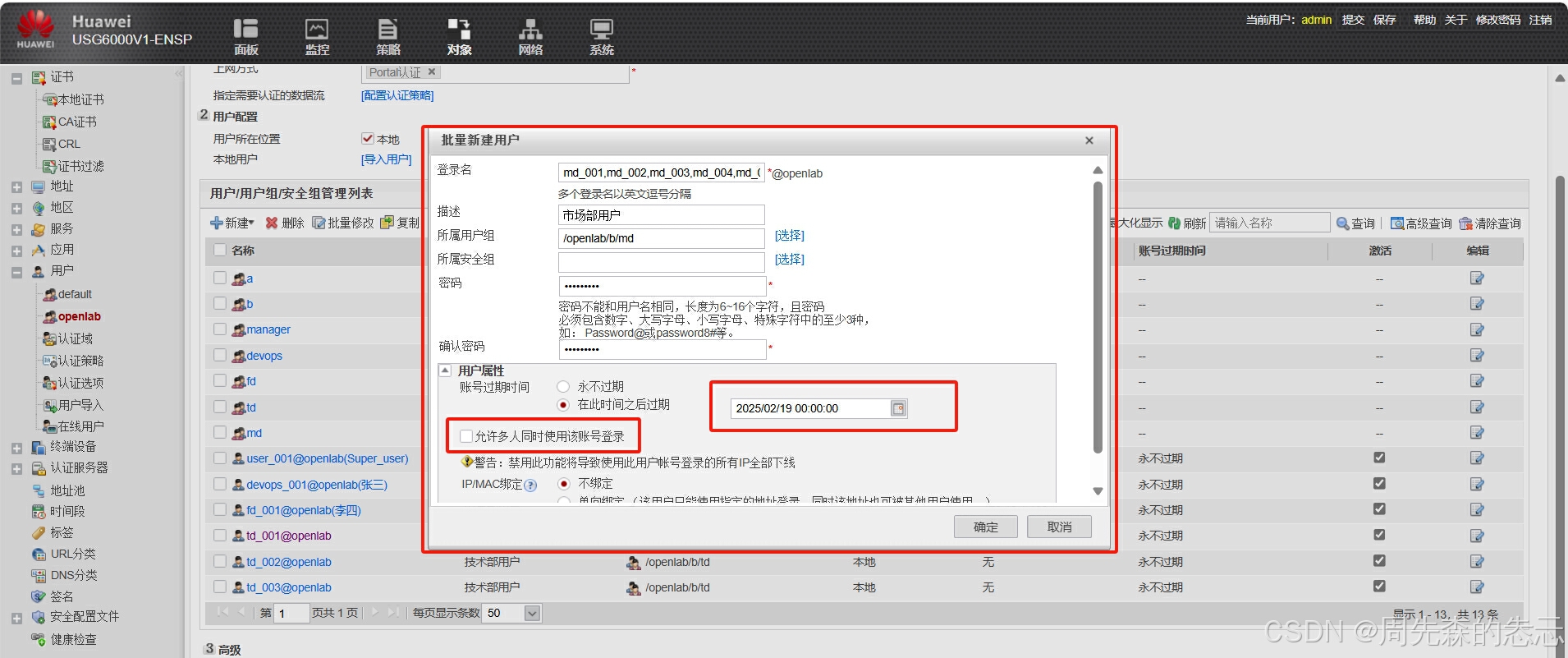

4，创建用户信息：

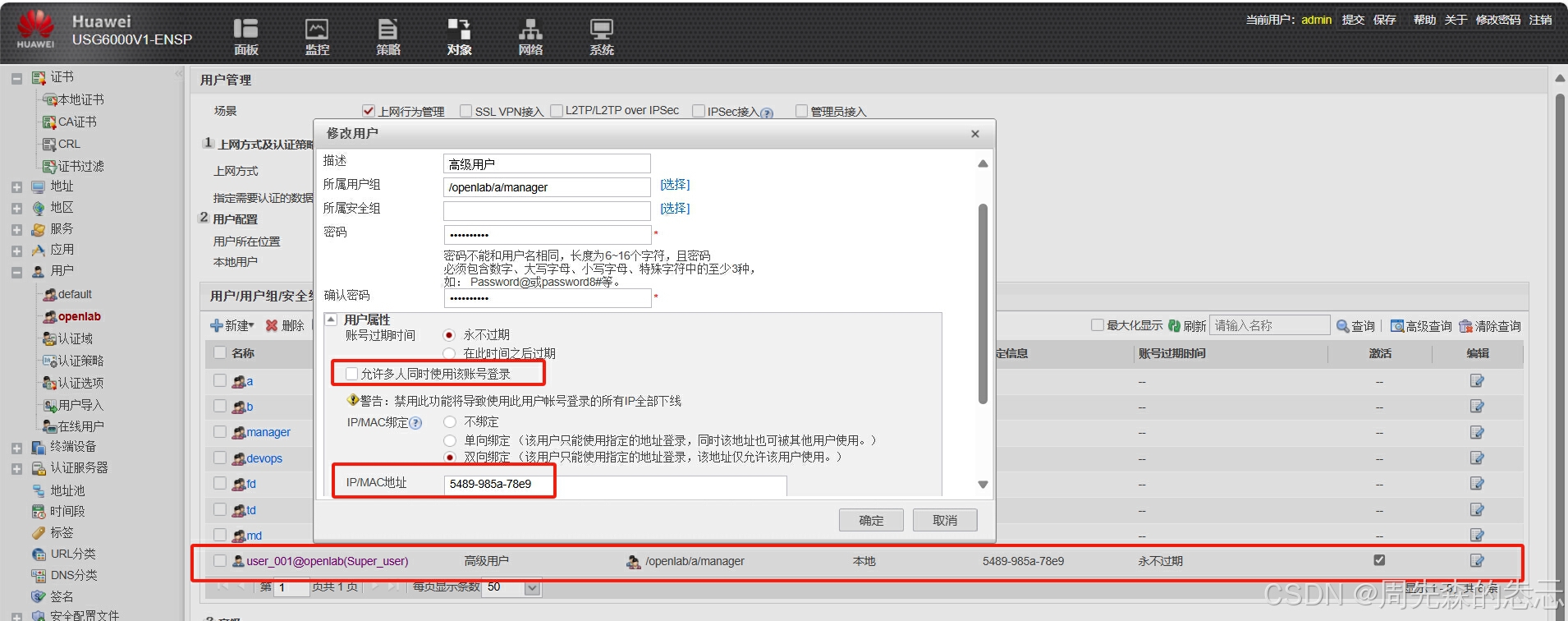

高级用户：

在这里插入图片描述

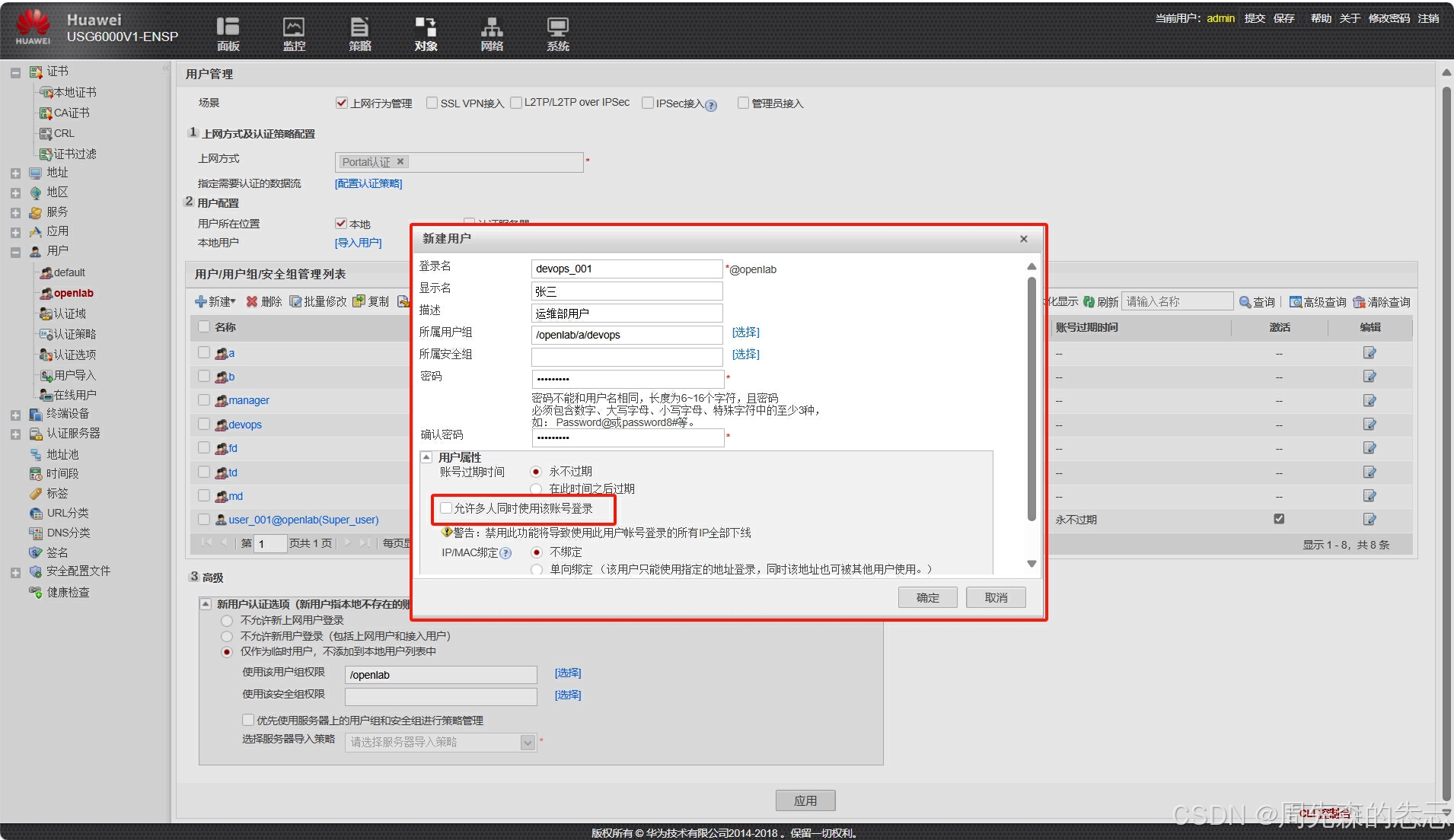

运维部用户：

在这里插入图片描述

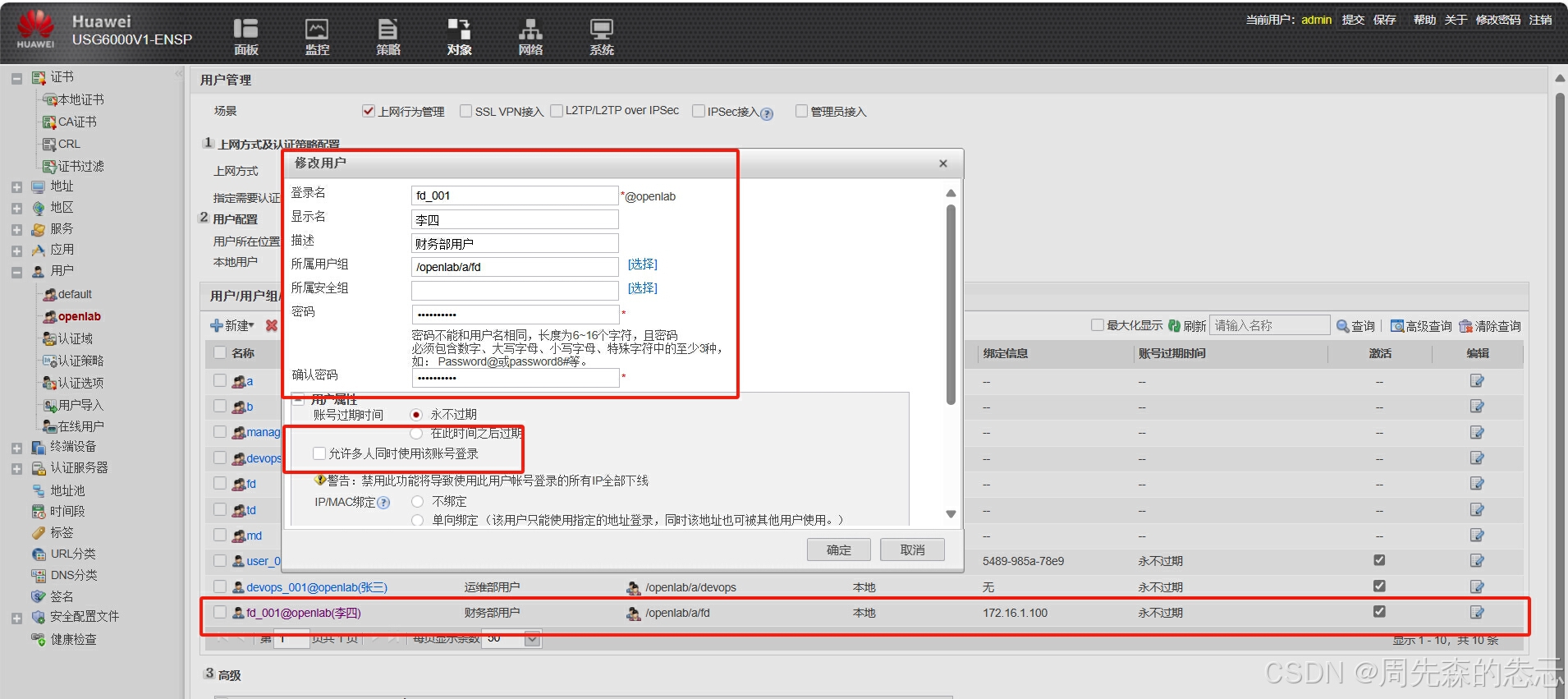

财务部用户：

在这里插入图片描述

技术部用户：

在这里插入图片描述

市场部用户：

在这里插入图片描述

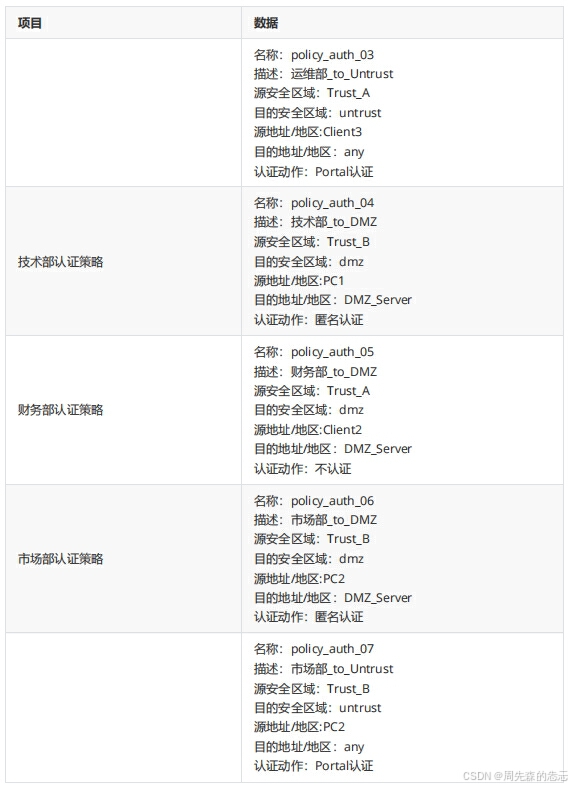

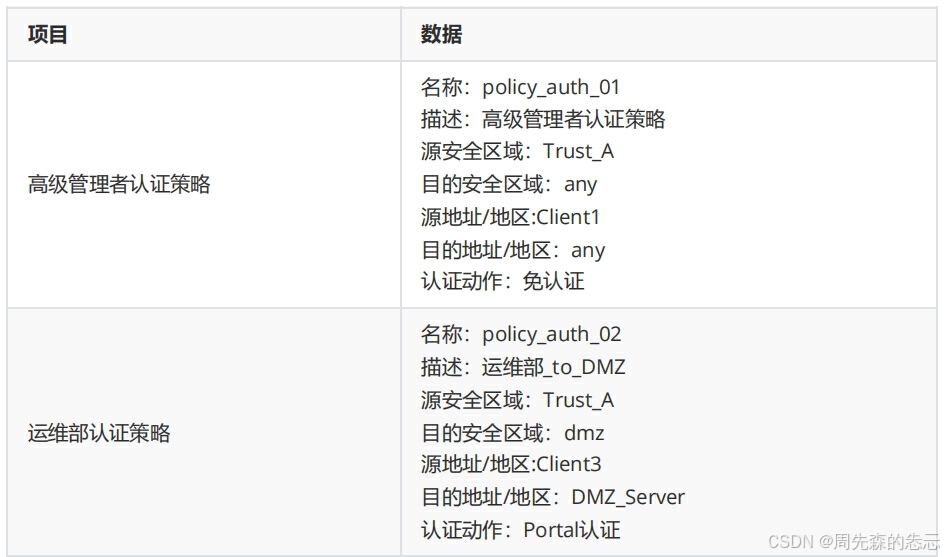

1、高级管理者访问任何区域时，需要使用免认证。
2、运维部访问DMZ区域时，需要进行Portal认证。
3、技术部和市场部访问DMZ区域时，需要使用匿名认证。
4、财务部访问DMZ区域时，使用不认证。
5、运维部和市场部访问外网时，使用Porta1认证。
6、财务部和技术部不能访问外网环境。故不需要认证策略

在这里插入图片描述

在这里插入图片描述

配置如下：

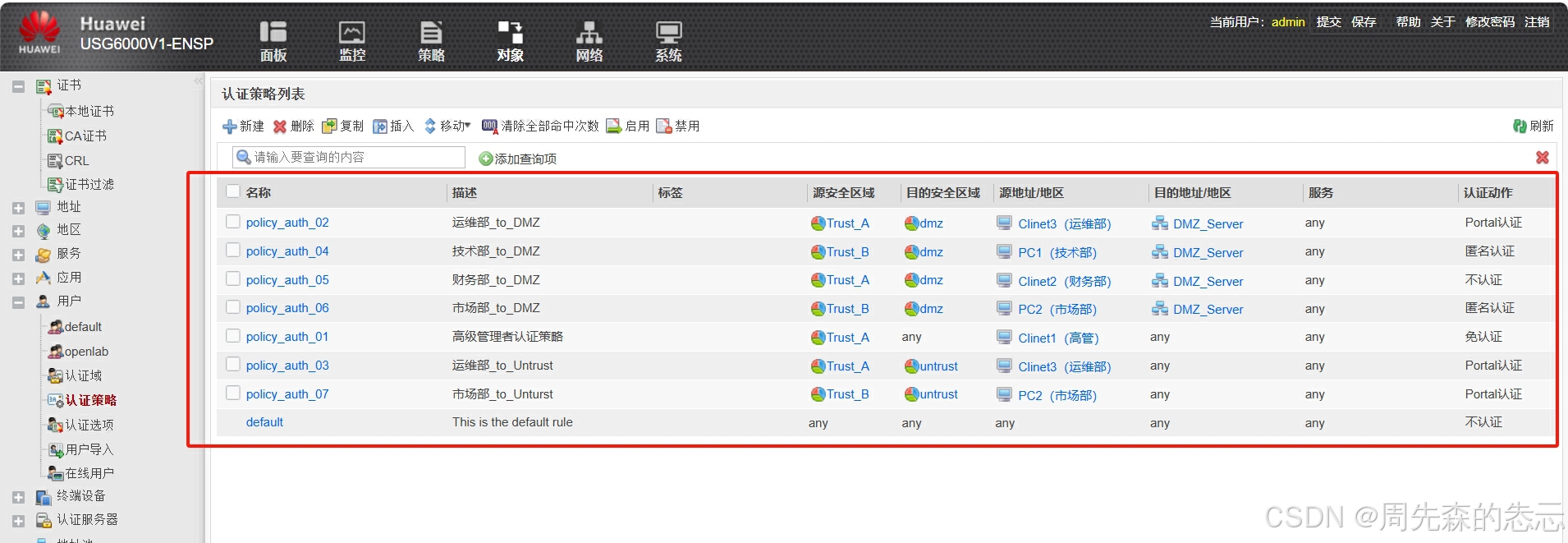

1，配置认证策略：

在这里插入图片描述

​ 在配置完认证策略后，需要根据具体需要更改策略的顺序即优先级，使策略完全生效。一般策略顺序：先精细，后粗犷。

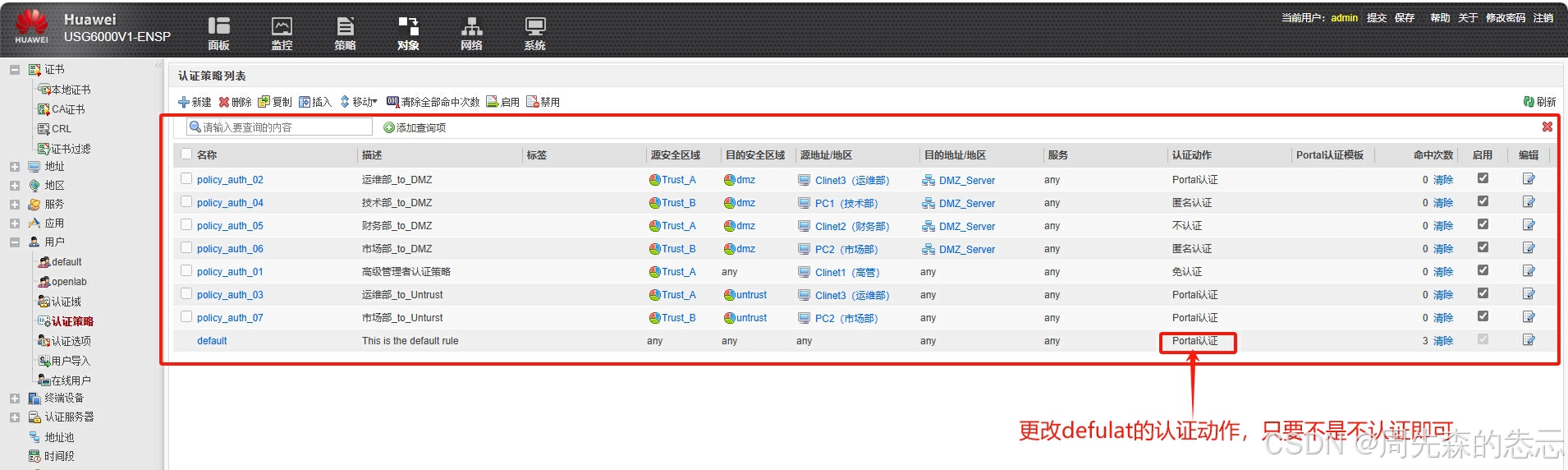

2，更改defulat的认证动作，防止出现异常认证不通过的情况：

在这里插入图片描述

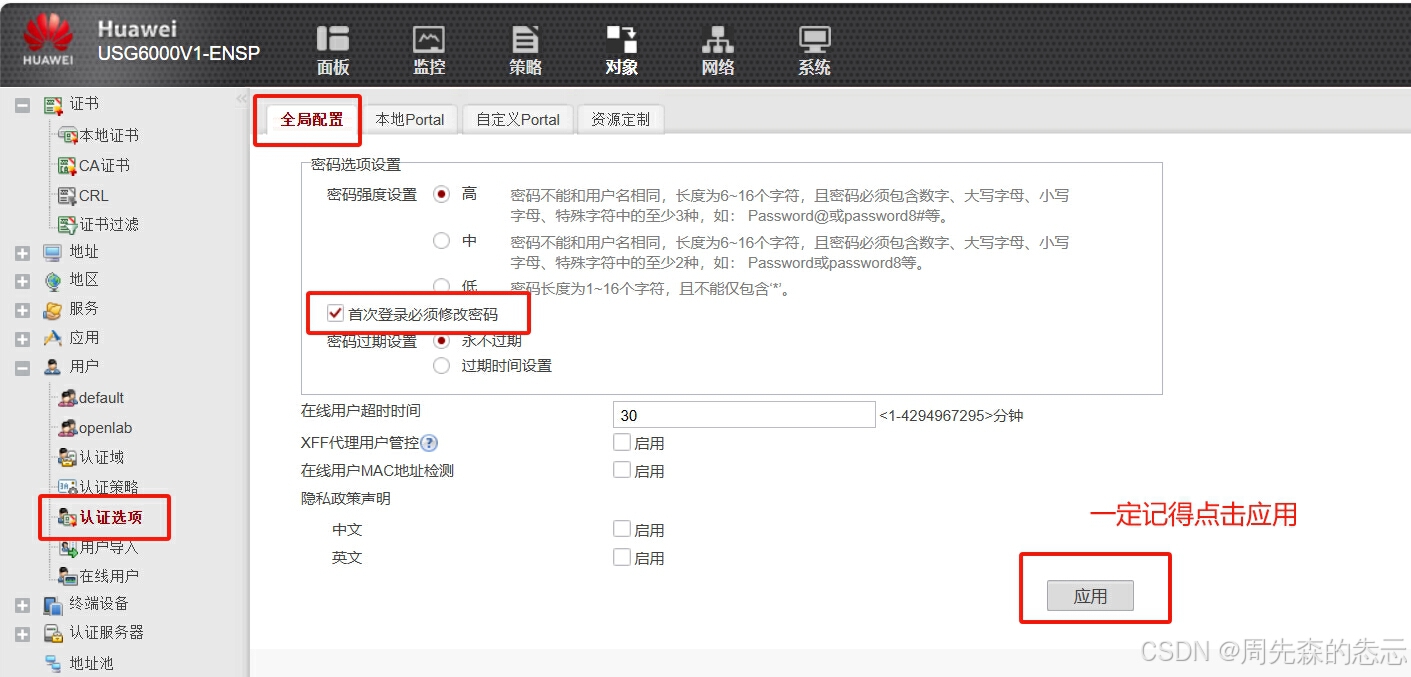

3，设置首次登录必须修改密码：

在这里插入图片描述

​ 认证策略仅仅是让防火墙来判断那些用户可以正常访问网络资源，并且方便对所有用户进行管理。只要你是合法通过认证的用户，就可以访问网络资源。-----认证策略并不能阻挡对网络资源的访问能力，该能力由安全策略来实现。

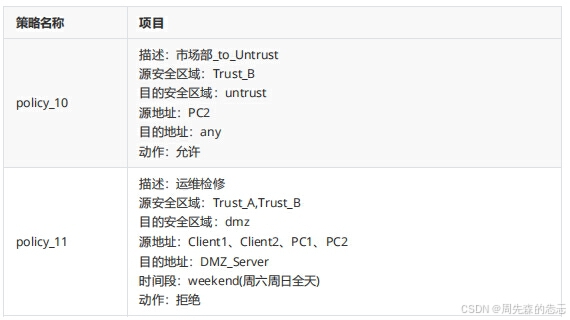

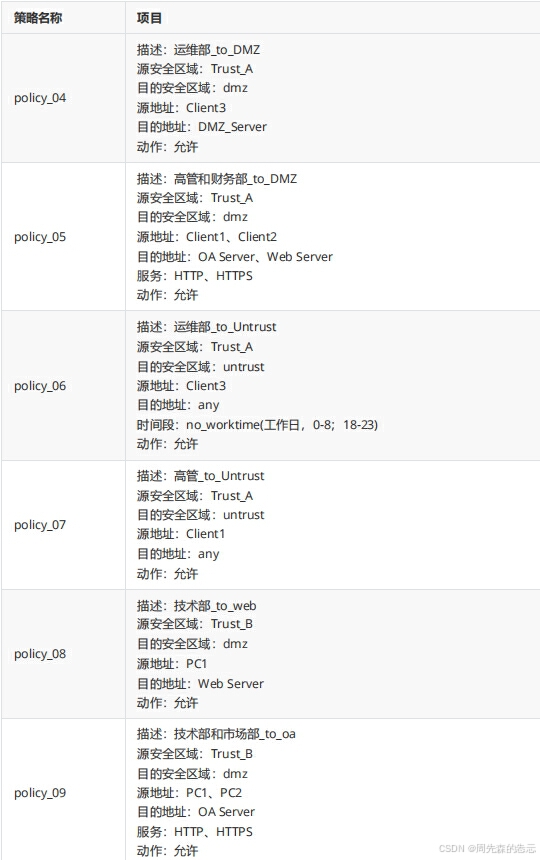

需求七：安全策略配置

1、配置Telnet策略
2、配置DHCP策略
3、配置DNS策略
4、部门A中分为三个部门，运维部、高管、财务。
    a.运维部允许随时随地访问DMZ区域，并对设备进行管理;
    b.高管和财务部仅允许访问DMZ区域的OA和web服务器，并且只有HTTP和HTTPS权限。
    C.运维部允许在非工作时间访问互联网环境
    d.高管允许随时访问互联网环境
    e.财务部任何时间都不允许访问互联网环境
5、部门B分为两个部门，技术部和市场部
    a.技术部允许访问DMZ区域中的web服务器，并进行管理
    b.技术部和市场部允许访问DMZ区域中的OA服务器，并且只有HTTP和HTTPS权限。
    C.市场部允许访问互联网环境
6、每周末公司服务器需要检修维护，允许运维部访问;即，每周末拒绝除运维部以外的流量访问DMZ区域。
7、部门A和部门B不允许存在直接访问流量，如果需要传输文件信息，则需要通过OA服务器完成。---依靠默认规则拒绝

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

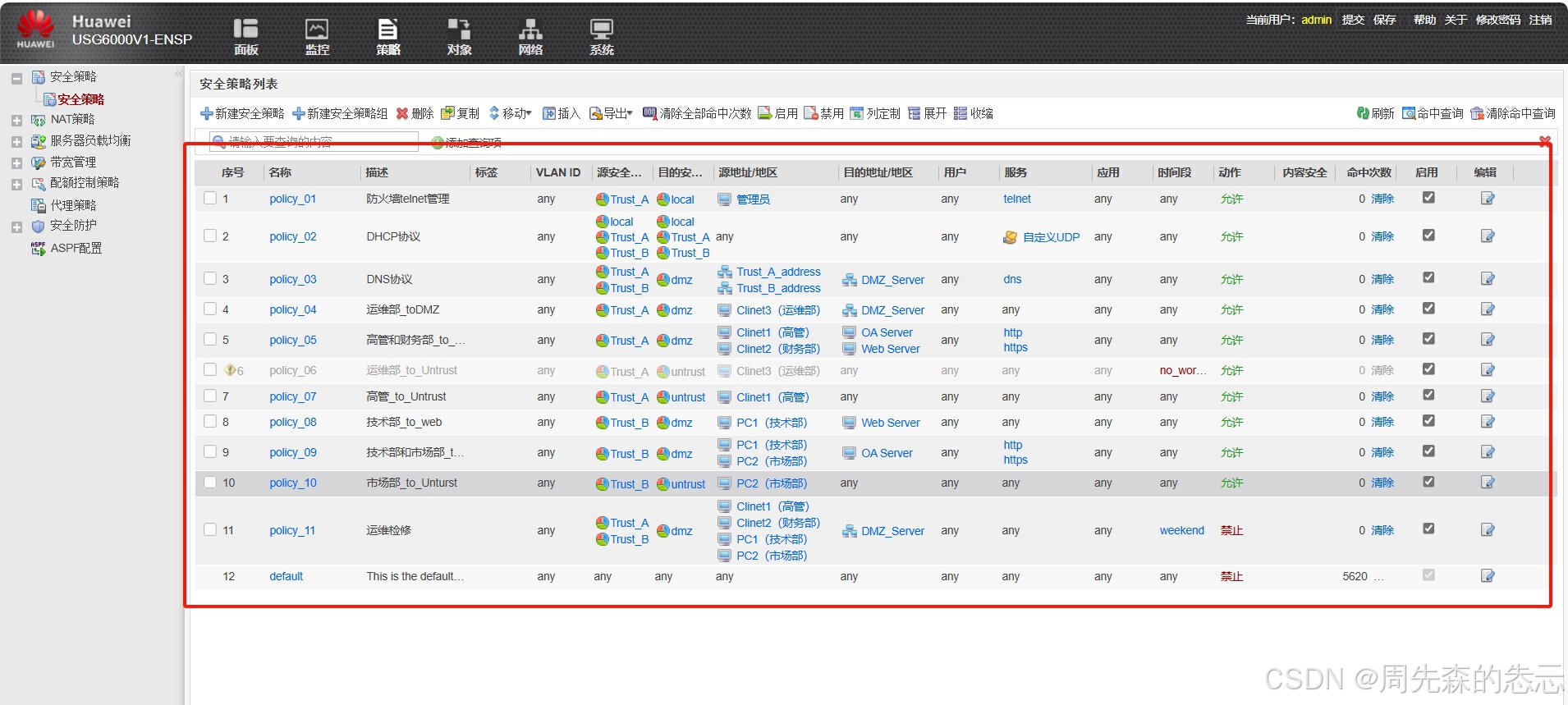

配置如下：

在这里插入图片描述

​ 策略顺序可以根据相关测试需要相应的进行调整。

三、测试

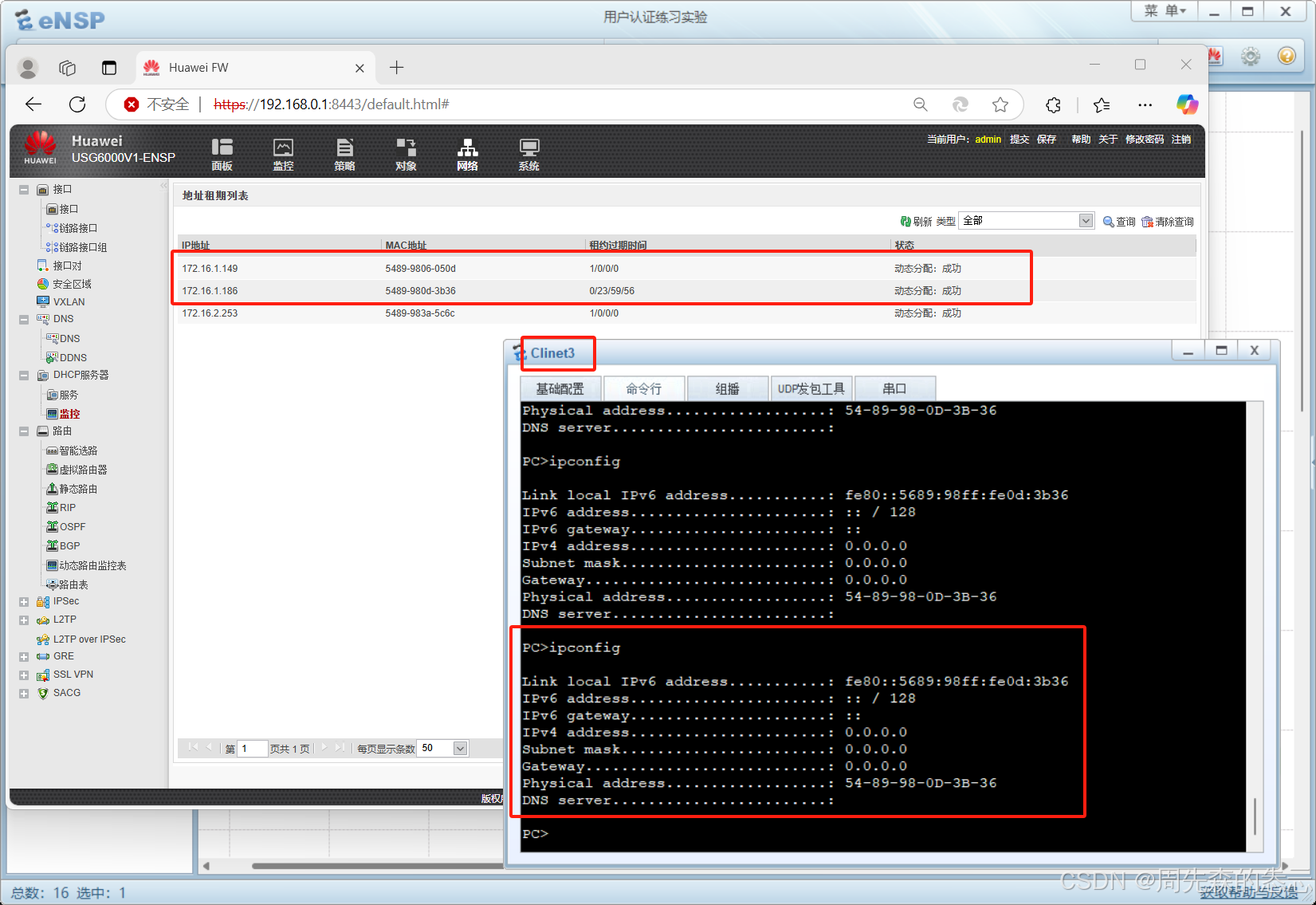

1，在进行DHCP地址获取测试时（以Clinet3为例），如果遇见客户端地址分配不下来，可以通过对主接口随便配置一个IP解决：

[FW]int g 1/0/1
[FW-GigabitEthernet1/0/1]ip add 192.168.1.1 24

配置前：

在这里插入图片描述

配置后：

在这里插入图片描述

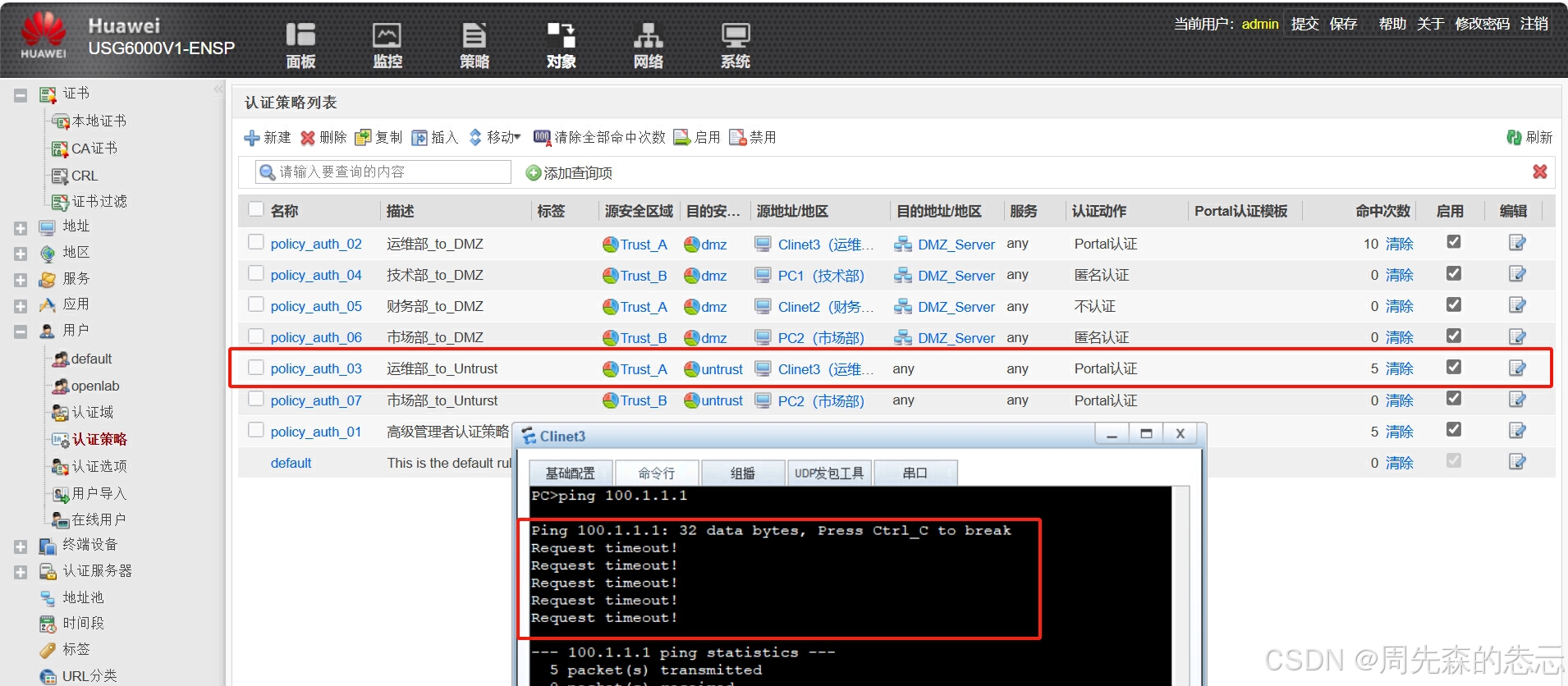

2，测试认证策略（以运维部访问Untrust区域为例）

在这里插入图片描述

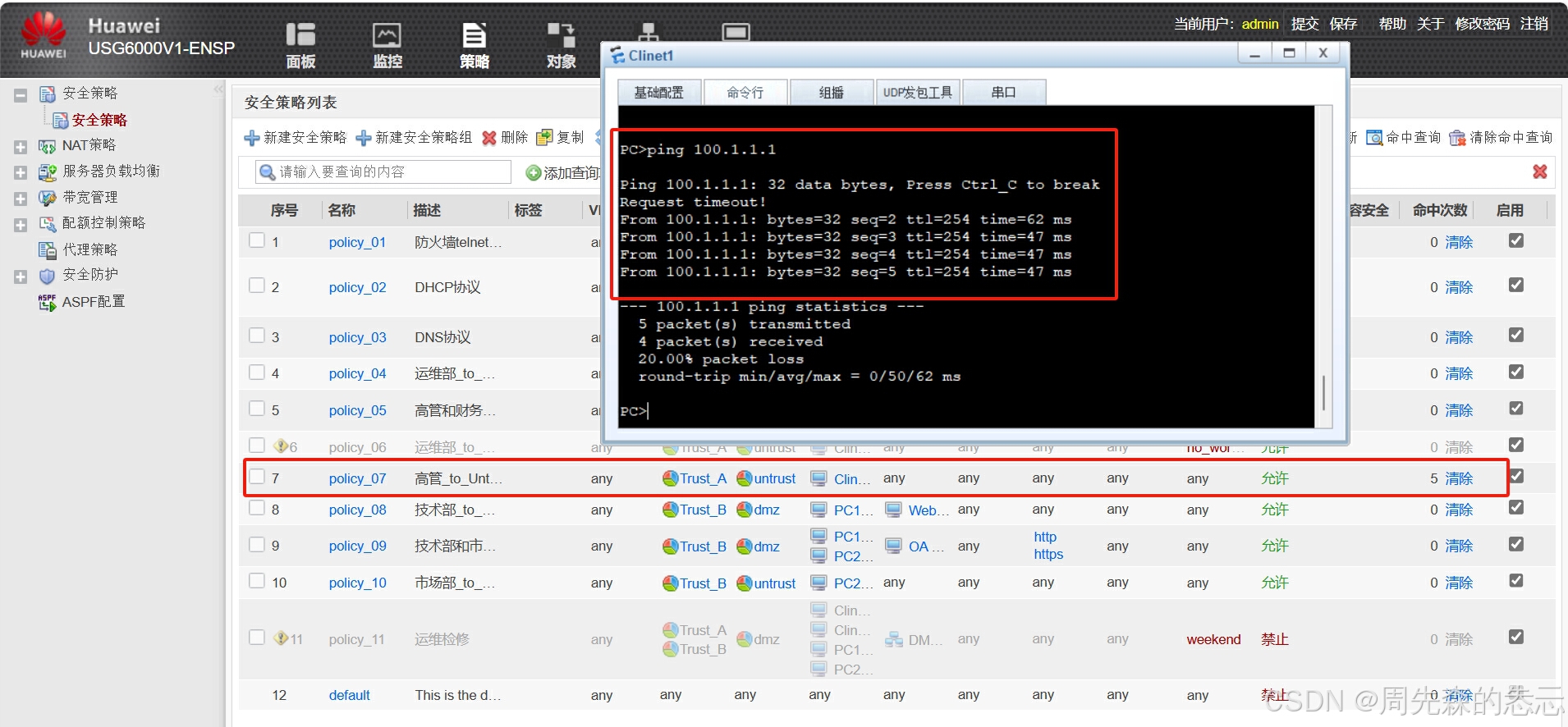

3，测试安全策略（以高管访问互联网为例）
在这里插入图片描述
