要求：
1.R4为ISP，其上只能配置IP地址，R4与其他所有直连设备间均使用公有IP
2.R3.R5.R6.R7为MGRE环境，R3为中心站点
3.整个OSPF环境基于172.16.0.0/16进行划分子网划分
4.所有设备均可访问R4环回 NAT转换
5.减少LSA更新量，加快收敛，保障更新安全做特殊区域
6.全网可达

OSPF
172.16.0.0/17

Area0
172.16.0.0/20
   172.16.0.0/25
   172.16.0.128/25
       MA:172.16.0.128/29
环回：
   R5环回:172.16.1.0/25
   R4环回:172.16.1.128/25
   R6环回：172.16.2.0/25
   R7环回172.16.2.128/25

Area1
172.16.32.0/20
   172.16.32.0/25
   172.16.32.128/25
       MA:172.16.32.128/29
环回：
   R1环回：172.16.33.0/25
   R2环回：172.16.33.128/25
   R3环回：172.16.34.0/25

Area2
172.16.48.0/20
   172.16.48.0/25
       P2P:172.16.48.0/30
   172.16.48.128/25
       MA:172.16.48.128/29

   R11环回：172.16.49.0/25

Area3
172.16.64.0/20
   172.16.64.0/25
       P2P:172.16.64.0/30
   172.16.64.128/25
       MA:172.16.64.128/29

   R8环回：172.16.65.0/25

Area4
172.16.80.0/20
   172.16.80.0/25
       P2P:172.16.80.0/30
   172.16.80.128/25
       MA:172.16.80.128/29
环回：
   R9环回：172.16.81.0/25
   R10环回：172.16.81.128.0/25

RIP
172.16.128.0/17
   172.16.128.0/29

R12环回：
   172.16.129.0/25
   172.16.129.128/25

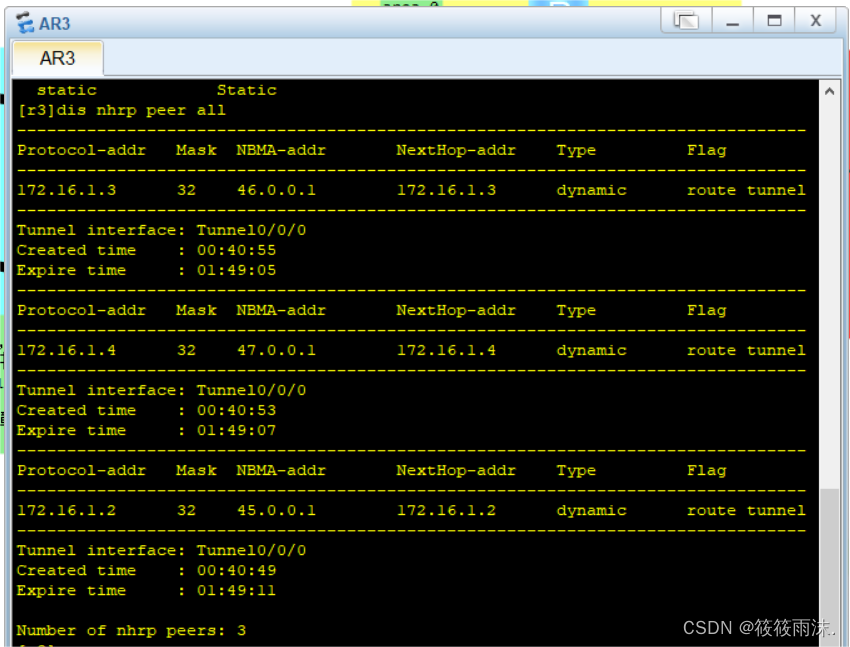

MGRE环境搭建

 ip address 172.16.1.1 255.255.255.248
 tunnel-protocol gre p2mp
 source 34.0.0.1
 ospf network-type p2mp
 nhrp entry multicast dynamic

interface Tunnel0/0/0
 ip address 172.16.1.3 255.255.255.248
 tunnel-protocol gre p2mp
 source Serial4/0/0
 ospf network-type p2mp
 nhrp entry 172.16.1.1 34.0.0.1 register

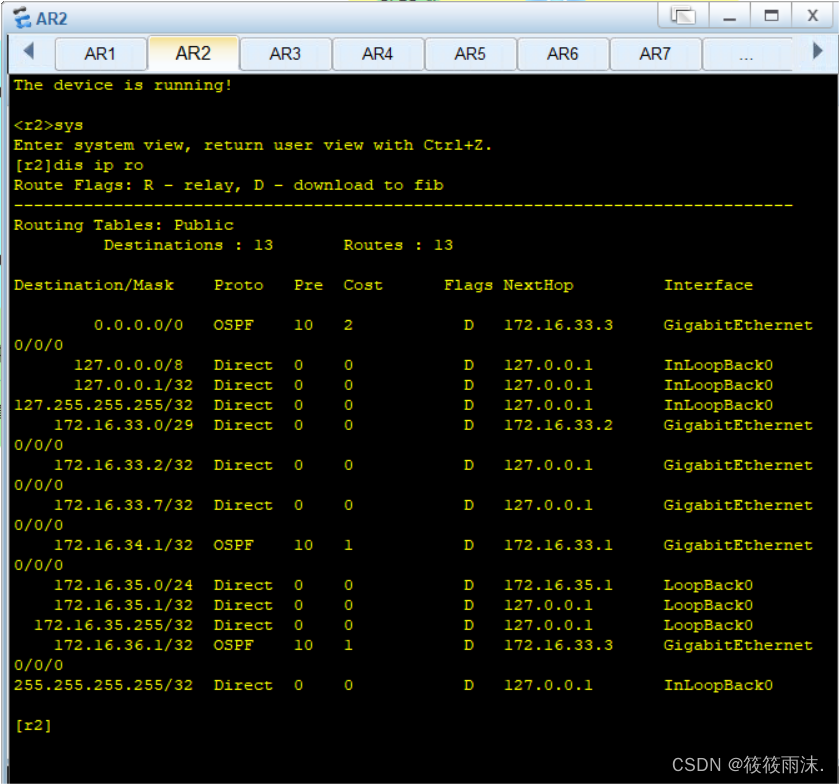

实验要求五

[r1]ospf 1---进入ospf进程
[r1-ospf-1]area 1--进入对应区域
[r1-ospf-1-area-0.0.0.1]stub--做特殊区域

[r2]ospf 1
[r2-ospf-1]area 1
[r2-ospf-1-area-0.0.0.1]stub

[r3]ospf 1
[r3-ospf-1]a 1
#
 area 0.0.0.1
  abr-summary 172.16.32.0 255.255.224.0
  stub no-summary

ospf 1 router-id 6.6.6.6
 area 0.0.0.0
  network 172.16.0.0 0.0.3.255
 area 0.0.0.2
  abr-summary 172.16.64.0 255.255.224.0
  network 172.16.65.1 0.0.0.0
  nssa no-summary

实验要求六

[r12]ospf 1
[r12-ospf-1]import-route rip 1
