HCIP实验--2

要求：

实验配置（基于eNSP）：

一：创建拓扑，PPP链路捆绑

（1）创建mp-group组并将AR2、AR3的四个serial接口划分在里面：

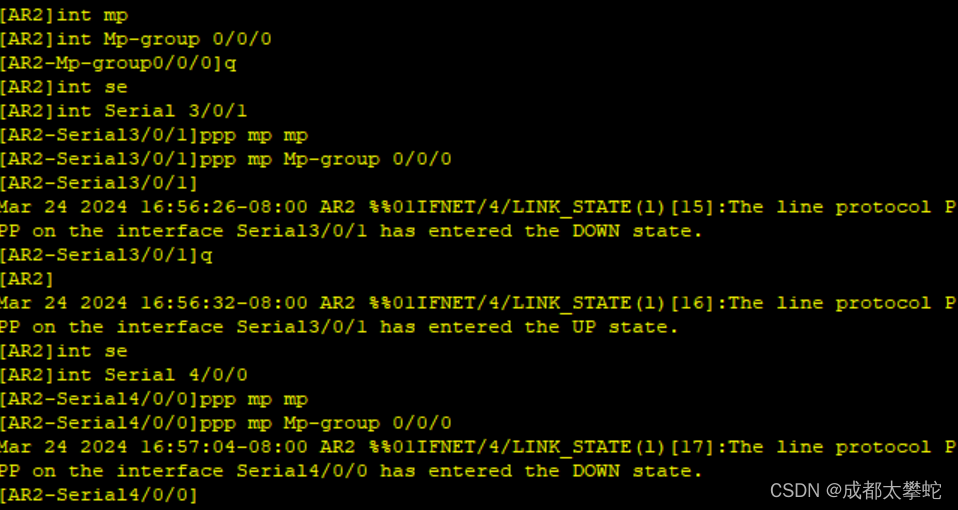

AR2:

[R2]interface Mp-group 0/0/0

[R2-Serial3/0/1]ppp mp Mp-group 0/0/0

[R2-Serial4/0/0]ppp mp Mp-group 0/0/0

[R2-Mp-group0/0/0]ip address 1.1.1.1 24

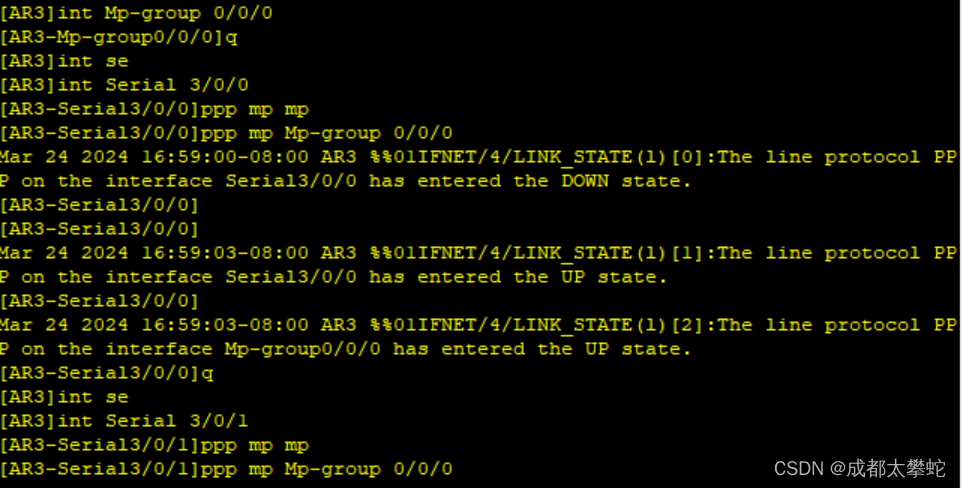

AR3:

[R3]interface Mp-group 0/0/0

[R3-Serial3/0/0]ppp mp Mp-group 0/0/0

[R3-Serial4/0/0]ppp mp Mp-group 0/0/0

[R3-Mp-group0/0/0]ip address 1.1.1.1 24

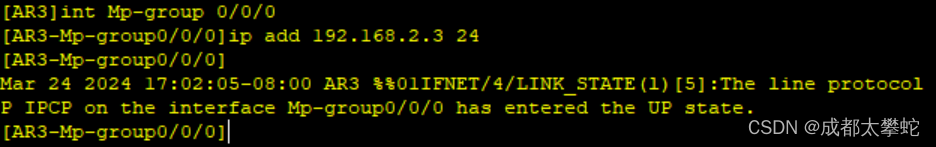

（二）在两台路由器上的mp-group组上配置IP地址（基于划分的网段）

二：配置IP地址

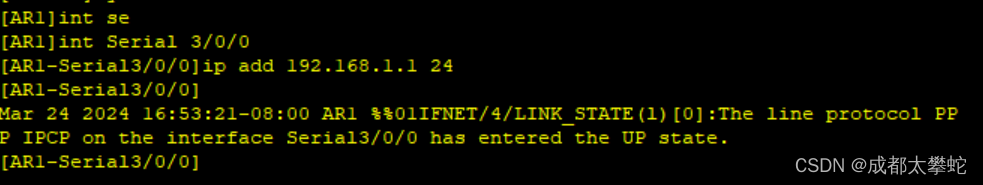

AR1:

[R1-Serial3/0/0]ip address 192.168.1.1 24

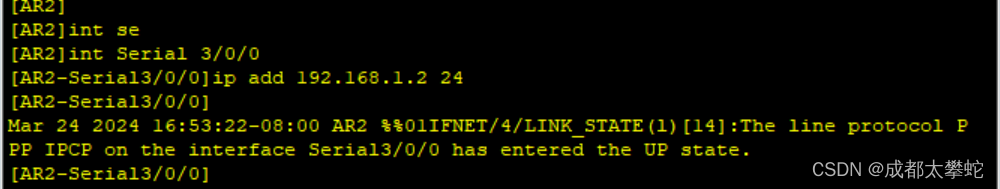

AR2:

[R2-Serial3/0/0]ip address 192.168.1.2 24

三：R2对R1的单向chap验证

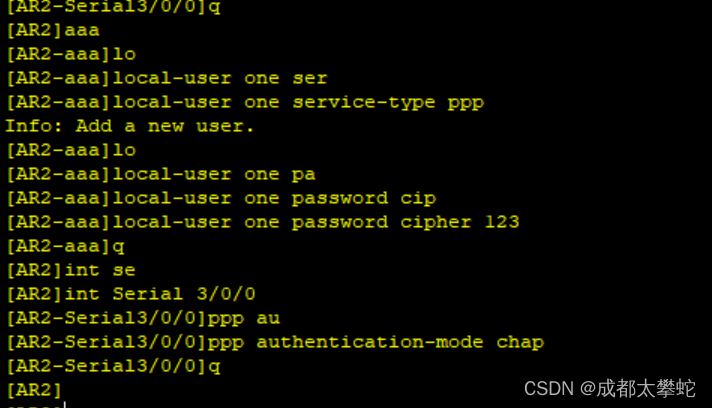

（1）先在R2上配置秘钥、用户名与协议：

主验证方AR2：

[R2-aaa]local-user huang password cipher 123

[R2-aaa]local-user huang service-type ppp

[R2-Serial3/0/0]ppp authentication-mode chap

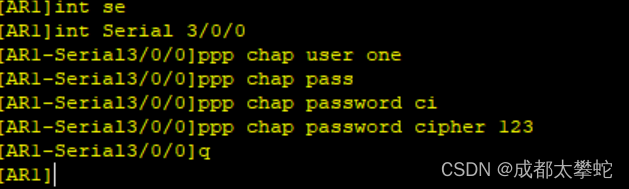

（2）再在R1上配置相应信息：

被验证方AR1:

[R1-Serial3/0/0]ppp chap user huang

[R1-Serial3/0/0]ppp chap password cipher 123

四：R2与R3之间的双向验证

在R2、R3上配置如下相同命令：

AR2主验证方：

[R2-aaa]local-user two password cipher 456

[R2-aaa]local-user two service-type ppp

[R2-Serial3/0/1]ppp authentication-mode chap

[R2-Serial4/0/0]ppp authentication-mode chap

AR3主验证方：

[R3-aaa]local-user twoo password cipher 123

[R3-aaa]local-user twoo service-type ppp

[R3-Serial3/0/0]ppp authentication-mode chap

[R3-Serial4/0/0]ppp authentication-mode chap

并且将R2、R3各自的两个Serial接口分别作为对方的接受端口:

AR2被验证方：

[R2-Serial3/0/1]ppp chap user twoo

[R2-Serial4/0/0]ppp chap user twoo

AR3被验证方：

[R3-Serial3/0/0]ppp chap user twoo

[R3-Serial3/0/0]ppp chap password cipher 123

[R3-Serial4/0/0]ppp chap user twoo

[R3-Serial4/0/0]ppp chap password cipher 123

ppp chap user two
ppp chap password cipher 456
