STM32学习笔记——EXTI外部中断

参考江科大STM32视频。

一、中断系统

• 中断：在主程序运行过程中，出现了特定的中断触发条件（中断源），使得CPU暂停当前正在运行的程序,转而去处理中断程序,处理完成后又返回原来被暂停的位置继续运行
• 中断优先级：当有多个中断源同时申请中断时，CPU会根据中断源的轻重缓急进行裁决，优先响应更加紧急的中断源
• 中断嵌套：当一个中断程序正在运行时，又有新的更高优先级的中断源申请中断,CPU再次暂停当前中断程序，转而去处理新的中断程序,处理完成后依次进行返回

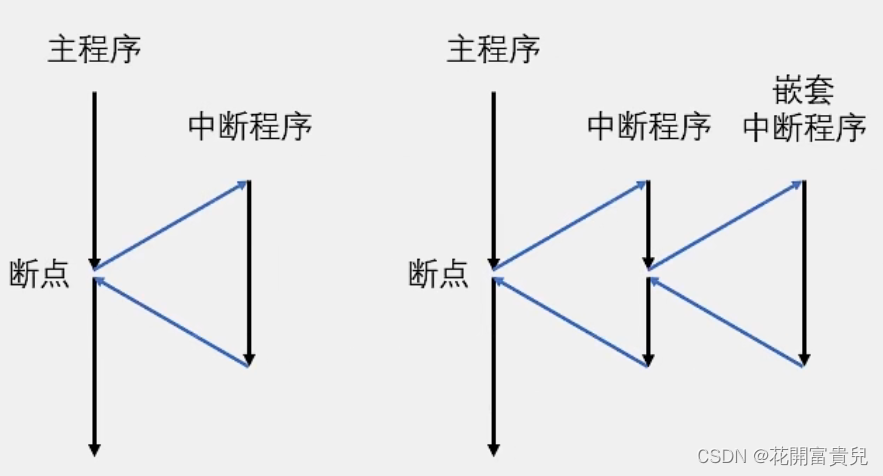

 中断执行流程图

二、STM32中断

• 68个可屏蔽中断通道,包含EXTI、TIM、ADC、USART、SPI、I2C、RTC等多个外设
• 使用NVIC统一管理中断，每个中断通道都拥有16个可编程的优先等级，可对优先级进行分组，进一步设置抢占优先级和响应优先级

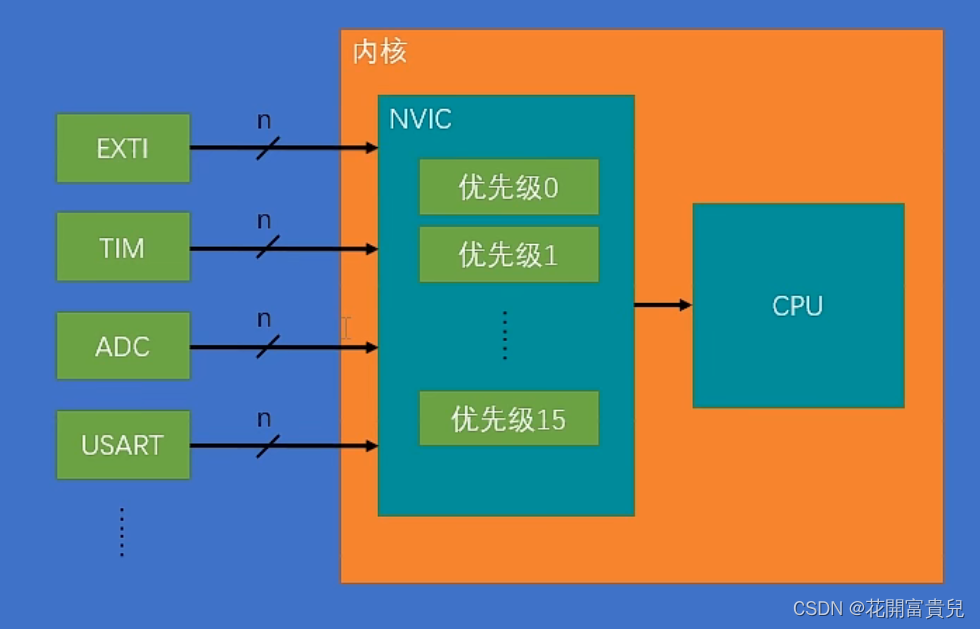

 NVIC结构

1. NVIC优先级分组

• NVIC的中断优先级由优先级寄存器的4位(0~15)决定，这4位可以进行切分，分为高n位的抢
