【嵌入式】GPIO+寄存器编程实验流水灯

已于 2024-04-28 15:41:05 修改
阅读量1k 收藏 13
点赞数 12
文章标签： 单片机 嵌入式硬件
于 2024-04-28 15:38:28 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/m0_74349288/article/details/138279896
版权
本文详细介绍了如何通过寄存器编程在STM32-F407A开发板上控制LED灯D1、D2、D3、D4，涉及GPIO引脚配置、模式设置、输出类型和速率等，并提供了相应的C语言代码示例。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、实验目的

使用寄存器编程实现点亮小灯D1、D2、D3、D4。

二、实验仪器

电脑系统：Intel(R) Core(TM) i5-10500 CPU @ 3.10GHz 3.10 GHz

嵌入式开发板：FM-STM32-F407A

三、实验框图（电路图/流程图）

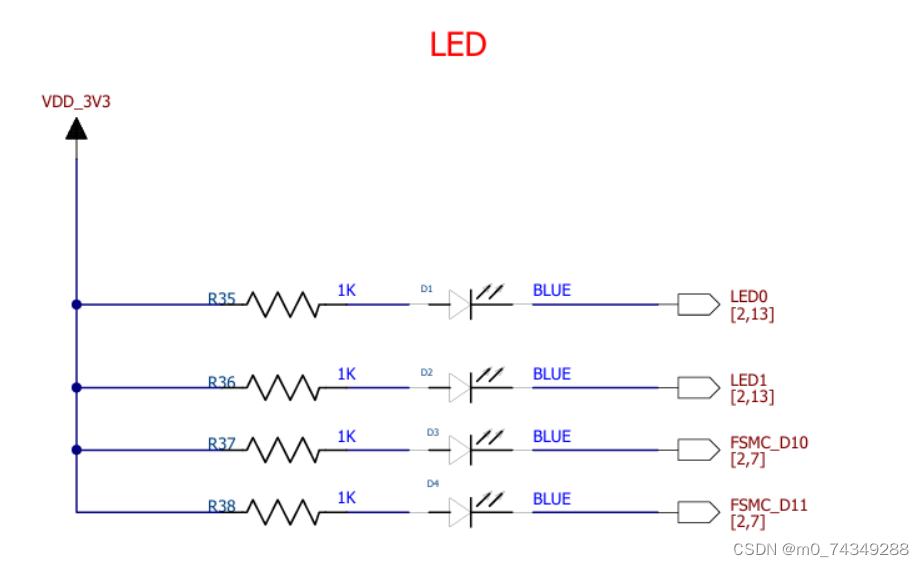

（1）LED灯原理：

LED0给它一个低电平0，灯就可以亮

LED0给它一个高电平1，灯就会灭

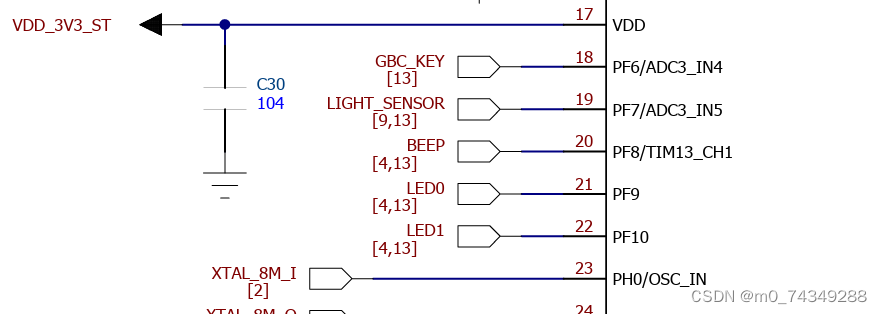

D1-PF9  D2-PF10  D3-PE13   D4-PE14

（2）GPIO引脚：
