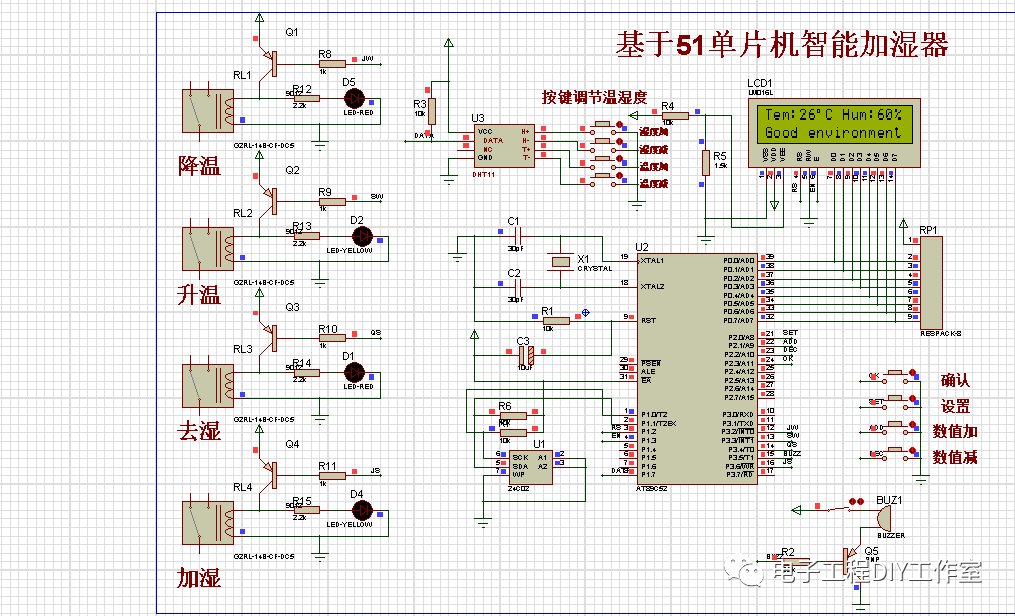

基于51单片机智能加湿器Proteus仿真+源程序

采用51单片机作为主控CPU；可以采集当前的温湿度，并且LCD1602显示，可以通过按键设置温湿度的上下阈值，当超过此设置阈值，蜂鸣器进行报警提醒，并且继电器启动对应的功能，比如低于温度设置的最低值，开启加温，高于温度设置的最高值，开启降温，低于设置的湿度最低值，开启加湿，高于湿度设置最高值，开启祛湿，文末有资料分享

222-基于51单片机智能加湿器Proteus仿真（程序+仿真+全套资料）

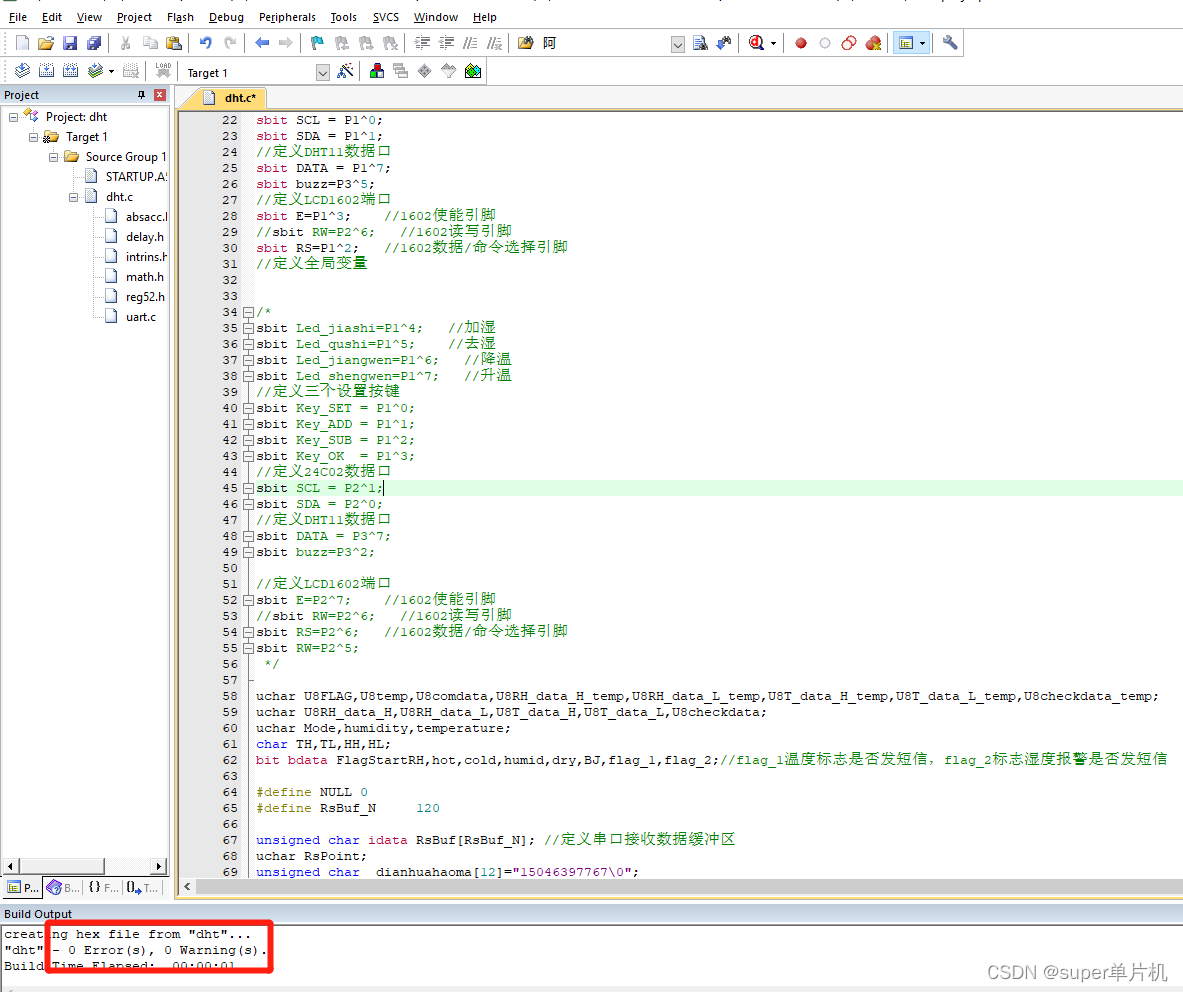

程序部分展示，有中文注释，新手容易看懂

sbit Led_jiashi=P3^6;		//加湿
sbit Led_qushi=P3^4;		//去湿
sbit Led_jiangwen=P3^2;		//降温
sbit Led_shengwen=P3^3;		//升温
//定义三个设置按键
sbit Key_SET = P2^0;
sbit Key_ADD = P2^1;
sbit Key_SUB = P2^2;
sbit Key_OK  = P2^3;
//定义24C02数据口
sbit SCL = P1^0;
sbit SDA = P1^1;
//定义DHT11数据口
sbit DATA = P1^7;
sbit buzz=P3^5;
//定义LCD1602端口
sbit E=P1^3;		//1602使能引脚
//sbit RW=P2^6;		//1602读写引脚
sbit RS=P1^2;		//1602数据/命令选择引脚
//定义全局变量


/*
sbit Led_jiashi=P1^4;		//加湿
sbit Led_qushi=P1^5;		//去湿
sbit Led_jiangwen=P1^6;		//降温
sbit Led_shengwen=P1^7;		//升温
//定义三个设置按键
sbit Key_SET = P1^0;
sbit Key_ADD = P1^1;
sbit Key_SUB = P1^2;
sbit Key_OK  = P1^3;
//定义24C02数据口
sbit SCL = P2^1;
sbit SDA = P2^0;
//定义DHT11数据口
sbit DATA = P3^7;
sbit buzz=P3^2;

//定义LCD1602端口
sbit E=P2^7;		//1602使能引脚
//sbit RW=P2^6;		//1602读写引脚
sbit RS=P2^6;		//1602数据/命令选择引脚
sbit RW=P2^5;
 */

uchar U8FLAG,U8temp,U8comdata,U8RH_data_H_temp,U8RH_data_L_temp,U8T_data_H_temp,U8T_data_L_temp,U8checkdata_temp;
uchar U8RH_data_H,U8RH_data_L,U8T_data_H,U8T_data_L,U8checkdata;
uchar Mode,humidity,temperature;
char TH,TL,HH,HL;
bit bdata FlagStartRH,hot,cold,humid,dry,BJ,flag_1,flag_2;//flag_1温度标志是否发短信，flag_2标志湿度报警是否发短信

#define NULL 0
#define RsBuf_N			120

unsigned char idata RsBuf[RsBuf_N];	//定义串口接收数据缓冲区
uchar RsPoint;
unsigned char  dianhuahaoma[12]="15046397767\0";
a
//定时器0初始化
void Timer0_Init()
{
	ET0 = 1;        //允许定时器0中断
	TMOD = 0x21;       //定时器工作方式选择
	TL0 = 0xFF;
	TH0 = 0x4B;     //定时器赋予初值
	TR0 = 1;        //启动定时器
}

//定时器0中断
void Timer0_ISR (void) interrupt 1 using 0
{
	uchar RHCounter;
	TL0 = 0xFF;
	TH0 = 0x4B;     //定时器赋予初值
	RHCounter++;
	if(RHCounter%10==0&&BJ==1)
	buzz=!buzz;
	else if(BJ==0)
	buzz=1;
	//每2秒钟启动一次温湿度转换
    if (RHCounter >= 40)
    {
       FlagStartRH = 1;
	   RHCounter = 0;
    }
}

/*********************************
      BASE  DRIVE
**********************************/
void DELAY(unsigned int t)
{
	while(t!=0)
	t--;
}

/******************************
      IIC  DRIVE
******************************/
void IICStart(void)
{
     SCL=0;
 	 DELAY(1);
     SDA=1; SCL=1; DELAY(1);
     SDA=0; DELAY(1);
     SCL=0;
}

void IICStop(void)
{
	 SDA=0;SCL=1; DELAY(1);
     SDA=1; DELAY(1);
     SCL=0;
}
void SEND0(void)
{
	SDA=0;
	SCL=1;
	DELAY(1);
	SCL=0;
}

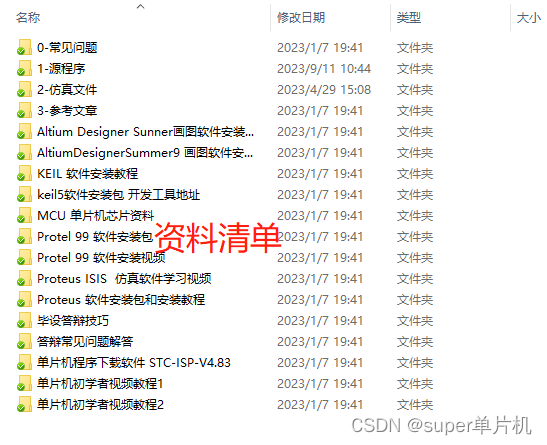

百度云盘资料下载链接
