TCP/IP学习 - ICMP : Internet控制报文协议

ICMP是一种面向无连接的协议，负责传递可能需要注意的差错和控制报文，差错指示通信网络是否存在错误(如目的主机无法到达、IP路由器无法正常传输数据包等。注意，路由器缓冲区溢出导致的丢包不包括在ICMP响应范围内，在TCP负责范围)。

ICMPv4和ICMPv6分别指用于IPv4和IPv6的ICMP版本。在IPv4中，协议字段值为1表示该报文携带了ICMPv4；在IPv6中，ICMPv6报文位于扩展头部里，ICMPv6扩展头部上一个头部包含了值为58的"下一个头部"字段。

ICMP报文

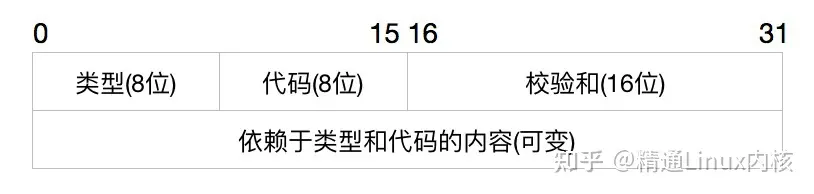

所有ICMP报文都以8位的类型(Type)和代码(Code)字段开始，其后跟随的16位校验和(Checksum)字段涵盖整个报文。

类型字段用于确定特定的报文，ICMPv4和ICMPv6的该字段值并不相同；代码字段进一步肯定报文的含义，ICMPv4和ICMPv6的该字段值并不相同；校验和字段用于确定报文信息的正确性。

ICMP报文可分为两类：有关IP数据报传递的ICMP报文(差错报文)和信息采集和配置的ICMP报文(查询或者信息类报文)。

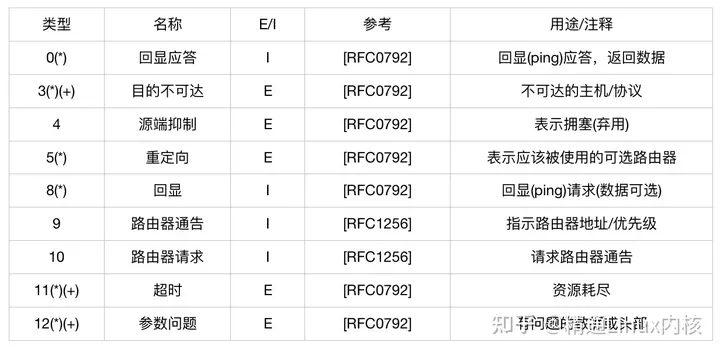

由类型字段决定的ICMPv4报文类型

(*)标记的类型是最常见的，(+)标记的可能包含[RFC4884]扩展对象，E表示差错报文，I表示查询/信息类报文。

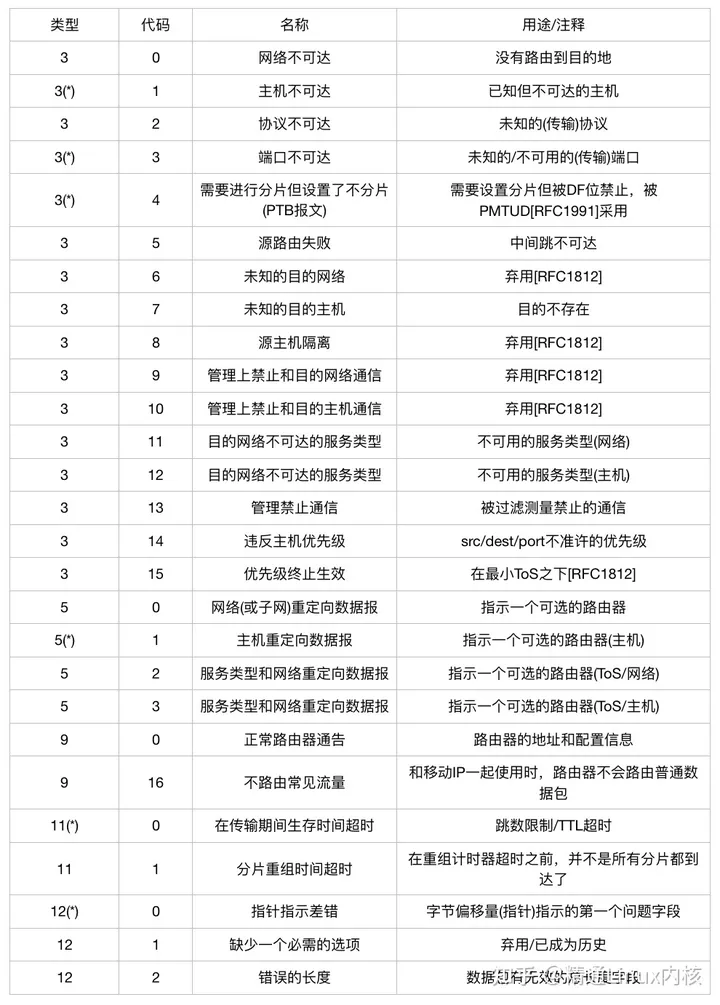

ICMPv4报文类型使用的代码

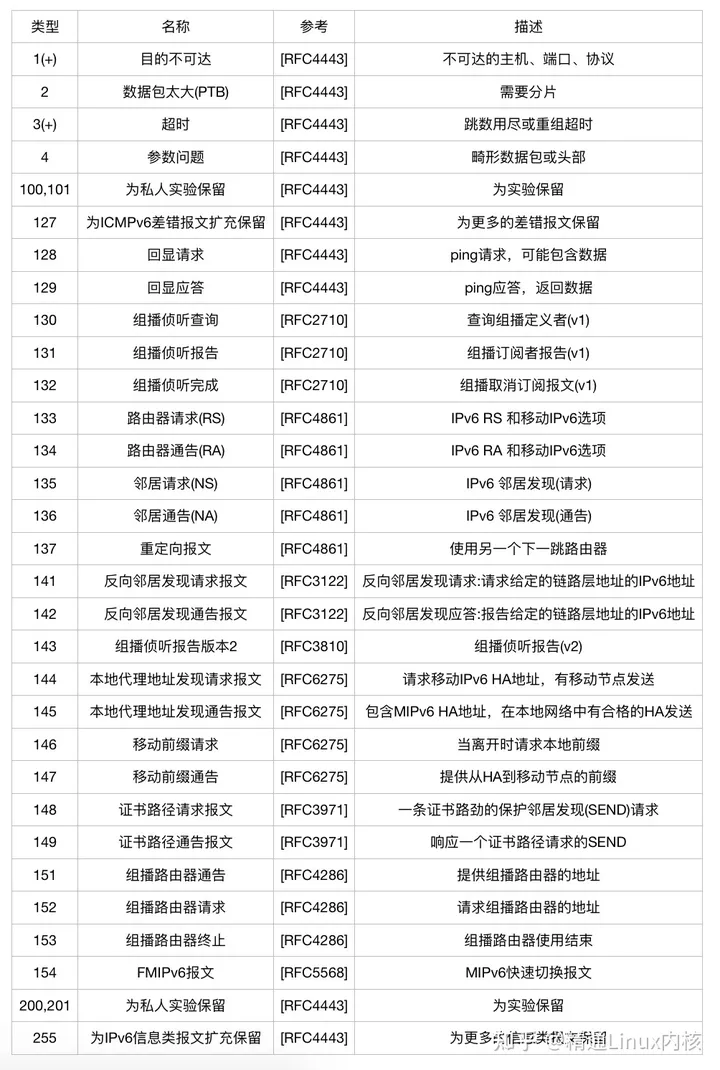

由类型字段决定的ICMPv6报文类型：差错报文的类型从0-127，信息类报文类型为128-255

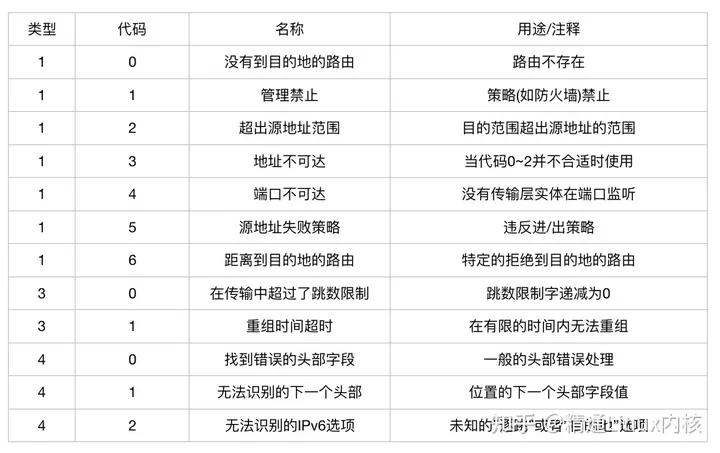

ICMPv6报文类型使用的代码

一般来说，对于传入的ICMP信息，查询或信息类将被操作系统自动处理，差错类报文传递给用户进程或传输层协议(除去重定向报文和目的地不可达，前者导致主机路由表的自动更新，后者用于路径MTU发现机制)。

传入的ICMPv6报文处理规则如下：

　　1. 未知的ICMPv6差错报文必须传递给上层产生差错报文的进程；

　　2. 未知的ICMPv6信息类报文被丢弃；

　　3. ICMPv6差错报文将会尽可能多地包含到差错的原始(违规)IPv6报文，最终的差错报文大小不能超过最小的IPv6 MTU(1280字节)；

　　4. 在处理ICMPv6差错报文时，需要提取原始或违规数据包中的上层协议类型，用于选择适当的上层进程；

　　5. 存在处理差错的特殊规则；

　　6. IPv6节点必须限制它发生ICMPv6差错报文的速率。

查询/消息类报文

由于某些ICMP的功能已经被其他特殊目的的协议代替，保存下来的广泛使用的ICMP查询/信息类报文是回显请求/应答报文(常用的"ping")，以及路由器发现报文。

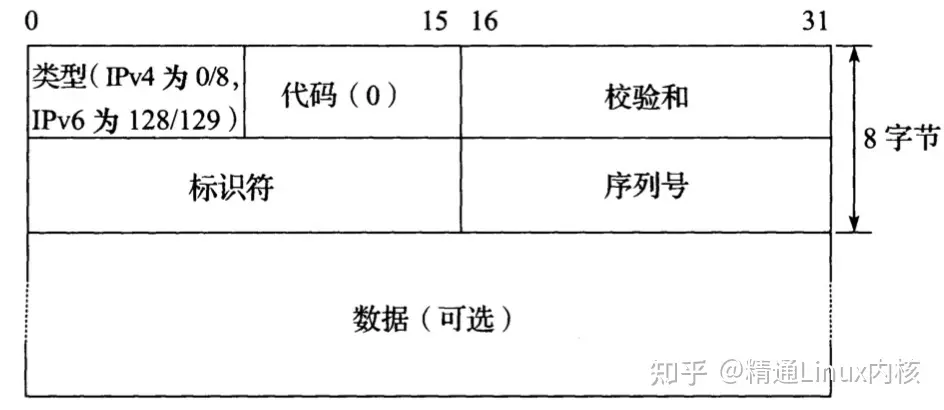

回显请求/应答相对简单，收到回显请求之后，ICMP的实现要求将任何收到的数据返回给发送者。其报文结构如下：

发送主机利用标识符来分离返回的应答(如多个ping同时允许的时候，用于区分返回的应答)。

当一个ping实例运行时，序列号从0开始，每发送一个回显请求则加1.

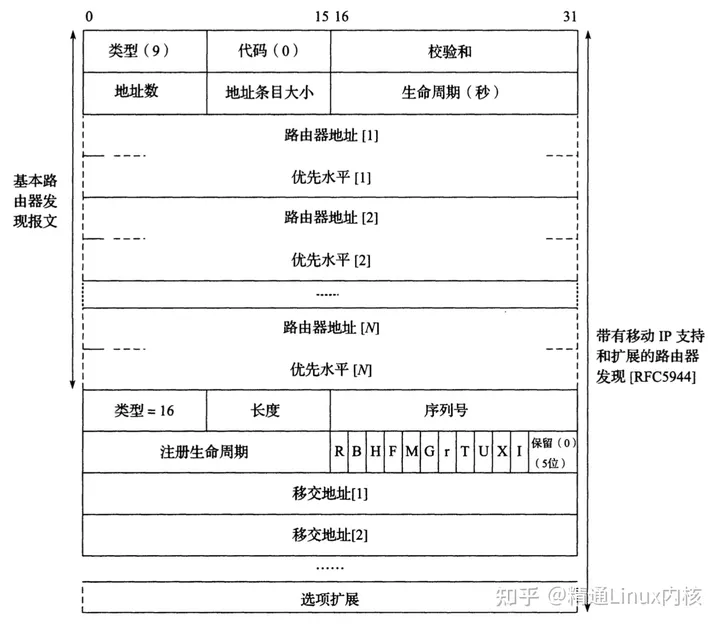

路由器发现则较为复杂，也就是与移动IP一起使用的那个。其主要目的是让一台主机学习到它所在的本地子网中所有路由器，从而选择一台作为默认路由器，也用于发现那些愿意充当移动IP代理的路由器。

地址数给出报文中路由地址块的个数，每个块包含一个IPv4地址及相应的优先水平(优先水平是一个32位的有符号二进制补码整数，其值越大代表优先级越高。默认的优先水平是0，特殊值0x80000000表示这个地址不应该用作有效的默认路由)；

地址条目大小给出每个块的32位字数；

生命周期给出地址列表被认为有效的秒数；

序列号字段给出了自从初始化之后代理产生的这种扩展的个数；

注册字段给出了发送 代理愿意接受MIPv4注册的最大秒数(0xFFFF表示无穷大)；

那些字母的含义：R(为MIP服务所需的注册)、B(代理太忙无法接受注册)、H(代理愿意充当本地代理)、F(代理愿意充当外地代理)、M(支持最小封装格式)、G(代理支持封装数据报的GRE隧道)、r(保留零)、T(支持反向隧道)、U(支持UDP的隧道)、X(支持撤销注册)、I(外地代理支持区域注册)。
