opencv 十五 红外图像中虹膜的提取

一、算法需求

在医疗检测中，需要使用红外相机拍摄眼睛照片，然后提取出虹膜的区域。在拍摄过程瞳孔需要进行运动，其通常不在正前方，无法形成圆形，不能使用常规的霍夫圆检测进行提取定位。且在在红外图像中，虹膜区域与巩膜区域差别不明显(具体如下图所示)，故需要设计出算法提取红外图像中的虹膜区域。

1.1 眼睛结构说明

虹膜为圆盘状膜，中央有一黑孔称瞳孔，具体如下图所示。如果光线过强，虹膜内瞳孔括约肌收缩，则瞳孔缩小；光线变弱，虹膜开大肌收缩，瞳孔变大。

1.2 现有方法简述

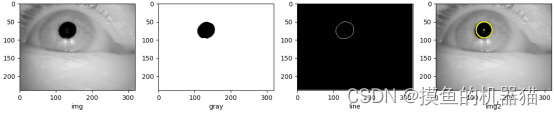

通常使用霍夫圆检测实现瞳孔定位，具体实现效果如下所示。

其先通过二值化方法，获取瞳孔区域（包含闭运算操作，使瞳孔的圆闭合【瞳孔经常出现反光的情况】），最后在对瞳孔区域进行霍夫圆检测。

参考链接：https://blog.youkuaiyun.com/cungudafa/article/details/119726505

使用opencv的椭圆检测进行定位时发现以下情况，当瞳孔运动到眼球边缘时，其无法准确的检测到瞳孔（霍夫圆检测的黄色圆与瞳孔区域没有严格的贴合）。

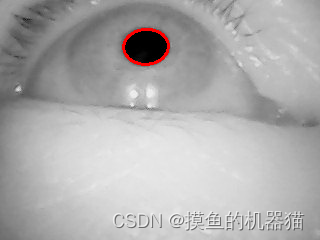

使用椭圆拟合则可以准确的圈出瞳孔区域

二、问题分析

对现有的多个数据进行分析发现，眼球照片有以下特点：
1、在红外图像中虹膜与巩膜区域没有显著性差异性===》不可以使用现有虹膜提取方法
2、虹膜以瞳孔为中心，跟随瞳孔运动方向进行同步移动===》可以将虹膜提取转化为瞳孔提取

三、核心思路

1、读取图片为灰度图，并优化图像质量（使用滤波尽可能减少图像背景的复杂度）
2、对图像进行二值化（其可以根据调试效果设置二值化阈值，瞳孔区域与眼球其他区域存在显著的颜色差异）
3、对瞳孔区域进行优化（使用闭运算移除瞳孔中的反光区域）
4、获取图像中的轮廓，并进行椭圆拟合，并根据拟合结果排除错误的椭圆（根据拟合椭圆长轴与短轴值判定）
5、根据瞳孔与虹膜的半径比假定虹膜的椭圆轴长绘制椭圆mask，在原图中截取出虹膜区域。

四、具体实现

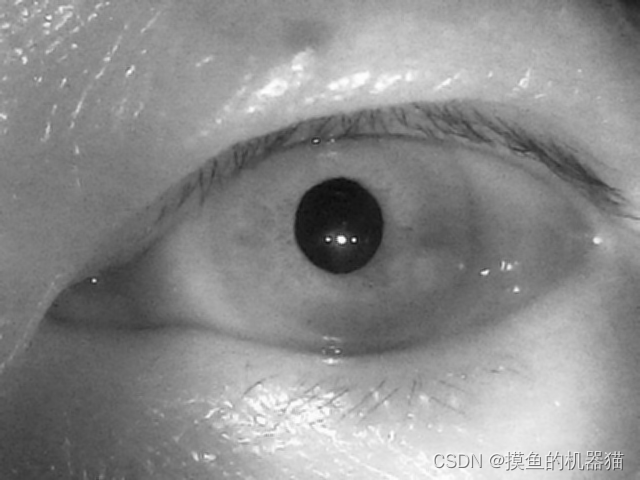

读取后的图片如下所示

进行二值化后得到以下图像，可以看到瞳孔中存在黑洞，其他区域存在白色干扰点。

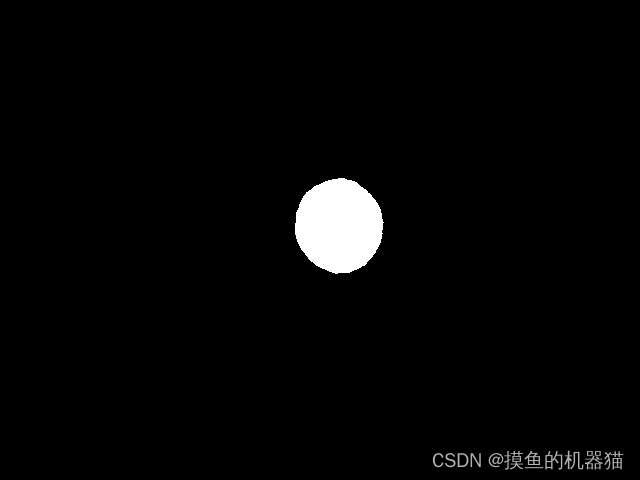

先找到图像中最大面积的连通域，然后进行闭运算，最终得到的结果如下所示

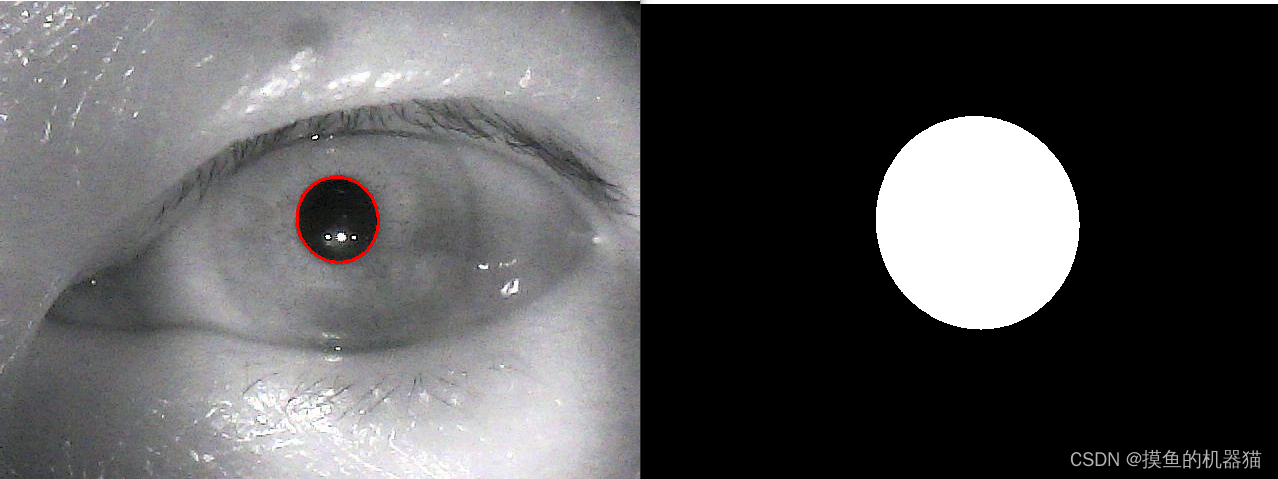

然后获取轮廓并进行椭圆拟合，然后将拟合的椭圆绘制在原图与mask上（画在原图上的椭圆要使用原始值，而画在mask上的椭圆需要对长轴和短轴值进行放大，使其能尽可能的盖住虹膜区域）

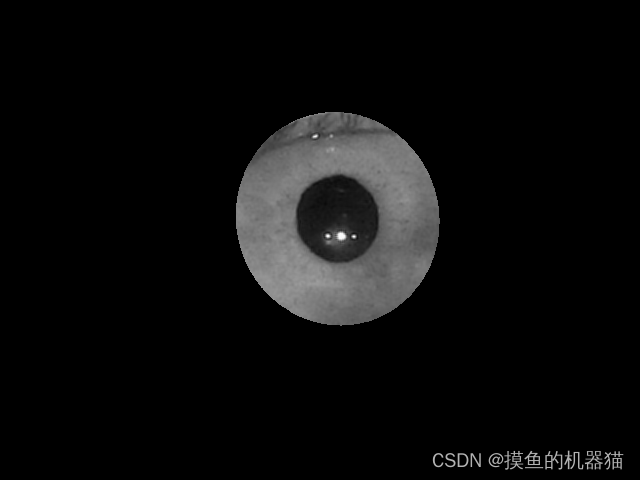

使用mask与原图进行与运算可以得到以下结果

根据连通域获取外接矩形，将虹膜区域裁剪出来得到以下图片

五、完整代码

完整代码如下所示

import numpy as np
import cv2
from matplotlib import pyplot as plt
import os

def find_topK_areo(img,k=1):
    ret,result=cv2.t
