Linux内核调度器以及CFS调度器

1.调度：就是按照某种调度的算法设计，从进程的就绪队列当中选取进程分配CPU，主要是协调对CPU等等相关资源使用。进程调度的目的：最大限度使用CPU。

2.如果调度器支持就绪状态切换到执行态，同时支持执行态切换到就绪态，就成该调度器为抢占式调度器。

3.调度类sched_class结构体：

重要字段讲解

1. const struct sched_class *next

• 功能：该字段为指针，用于指向链表中的下一个调度类。操作系统里存在多个调度类，这些调度类按优先级形成链表，借助 next 指针能够遍历整个链表。
• 示例：若有调度类 A、B、C，它们按优先级从高到低排列，那么 A 的 next 指针指向 B，B 的 next 指针指向 C。

2. void (*enqueue_task) (struct rq *rq, struct task_struct *p, int flags)

• 功能：这是一个函数指针，指向的函数会把进程添加到执行队列中。具体而言，会把调度实体存于红黑树，同时让 nr_running 变量自动加 1。
• 示例：当一个新进程被创建时，操作系统会调用此函数将该进程加入执行队列，以便后续调度。

3. struct task_struct *(*pick_next_task)(struct rq *rq)

• 功能：此为函数指针，指向的函数用于选择下一个要运行的任务。操作系统会调用该函数，从执行队列里挑选合适的进程来运行。
• 示例：在时间片轮转调度算法中，该函数可能会按顺序选择队列中的下一个进程。

4. void (*check_preempt_curr)(struct rq *rq, struct task_struct *p, int flags)

• 功能：这是函数指针，指向的函数专门用于检查当前任务是否能够被抢占。当有新进程进入执行队列时，操作系统会调用此函数来判断是否要抢占当前正在运行的进程。
• 示例：若新进程的优先级比当前进程高，此函数可能会返回允许抢占的结果。

5. void (*task_tick)(struct rq *rq, struct task_struct *p, int queued)

• 功能：这是函数指针，指向的函数会在时钟中断时被调用，用于更新当前任务的状态。例如，更新任务的时间片、优先级等。
• 示例：在每个时钟周期结束时，操作系统会调用该函数，若当前任务的时间片用完，就会将其从执行队列中移除。

4.调度类可以分为：stop_sched_class、dl_sched_class、rt_sched_class、fair_sched_class以及idle_sched_class。

        这 5 种调度类的优先级从高到低依次为：停机调度类、限期调度类、实时调度类、公平调度类、空闲调度类。

一、停机调度类

功能与特点：优先级最高，用于调度系统中优先级最高的 “停机进程”。这类进程拥有绝对调度权，可抢占所有其他进程，且自身不会被任何进程抢占，主要处理系统最关键、需立即执行的任务。
举例：当系统内核出现严重错误需紧急修复时，会触发停机调度类的进程。例如，内核在检测到文件系统元数据损坏时，启动的修复进程会通过停机调度类调度，此时该进程会立即抢占用户正在运行的视频播放、文档编辑等进程，确保系统核心功能恢复。

二、限期调度类

功能与特点：采用最早截止期限优先（EDF）算法，利用红黑树将进程按 “绝对截止期限” 从小到大排序，每次调度选择截止期限最小的进程，确保任务在规定时间内完成，适合对时间敏感的实时任务。
举例：自动驾驶系统中，传感器数据处理任务有严格的截止期限。如雷达数据处理进程要求每 10ms 内完成一次数据解析，限期调度类会将该进程与其他任务（如摄像头图像分析）按截止期限排序。若雷达数据处理的截止期限更近，系统会优先调度它，保证车辆及时响应障碍物检测。

三、实时调度类

功能与特点：为每个调度优先级维护独立队列，高优先级队列的进程优先调度，同一优先级内按先进先出（FIFO）或轮转（RR）方式执行，适用于对响应时间要求极高的实时场景。
举例：工业自动化产线中，机械臂的运动控制任务被赋予高优先级。实时调度类会将机械臂的控制进程放入高优先级队列，而产线状态监控等低优先级任务放入低优先级队列。当机械臂需要执行精准抓取动作时，系统优先从高优先级队列调度控制进程，确保动作实时性，避免生产事故。

四、公平调度类

功能与特点：基于完全公平调度算法（CFS），通过 “虚拟运行时间” 衡量进程对 CPU 的占用公平性。虚拟运行时间 = 实际运行时间 ×（nice0 权重 / 进程权重），权重越低的进程（如高优先级进程）虚拟运行时间增长越慢，从而获得更多 CPU 时间，实现公平分配。
举例：多用户共享的服务器场景中，多个用户同时运行办公软件（如文档编辑、表格处理）。公平调度类会根据每个进程的权重分配 CPU 时间。例如，普通用户的办公进程权重较低，虚拟运行时间增长慢，能更频繁地获取 CPU 资源，避免某个高权重进程（如后台备份任务）长期占用 CPU，保证用户操作的流畅性。

五、空闲调度类

功能与特点：优先级最低，每个 CPU 对应一个空闲线程（0 号线程）。仅当系统中没有其他可调度进程时，才会执行空闲调度类的任务，主要用于处理低优先级的后台工作。
举例：当电脑处于空闲状态（无用户操作、无应用程序运行）时，空闲调度类会启动系统维护任务，如磁盘碎片整理、系统日志压缩等。这些任务在其他进程运行时不会被调度，只有在 CPU 无负载时，才通过空闲线程执行，避免影响正常业务流程。

        也就是说对于这五个类内部的组织方式，首先是停机类，本身并不依赖复杂的数据结构来组织进程。每出现一个停机进程立刻调度执行，可以把它理解为一种 “紧急中断” 机制，只要有停机进程请求，就会优先处理；

        限期进程内部使用红黑树，直接将截止时间作为键存储在红黑树上，到时间就执行；

        实时调度类为每个调度优先级维护独立队列，内部维护了 100个优先级队列。这些队列对应实时优先级的范围是0到99，其中数值越大表示优先级越高。高优先级队列的进程优先调度，同一优先级内按先进先出（FIFO）或轮转（RR）方式执行，前者在没有更高优先级进程的情况下不允许抢占知道主动放弃CPU为止，后者在时间片耗尽后允许被抢占；

        而公平调度类基于CFS将虚拟运行时间vruntime作为键把进程组织成红黑树，在前三种调度类中都没有进程的时候，会从这个红黑树中选取vruntime最小的进程运行；

        最后没有其他进程的时候会调度空闲调度类。

5.进程优先级

         实时进程（Real-Time Process）：优先级高、需要立即被执行的进程。
        普通进程（Normal Process）：优先级低、更长执行时间的进程。

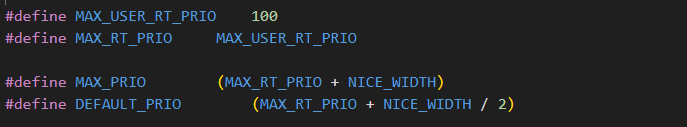

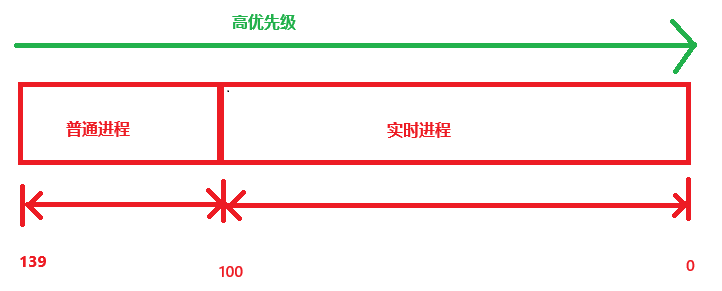

        进程的优先级是一个 0--139 的整数直接来表示。数字越小，优先级越高，其中优先级 0-99 留给实时进程，100-139 留给普通进程。



6.内核调度策略：Linux内核提供一些调度策略供用户应用程序来选择调度器。Linux内核调度策略源码如下：

 SCHED_NORMAL：普通进程调度策略，使 task 选择 CFS 调度器来调度运行；
SCHED_FIFO：实时进程调度策略，先进先出调度，没有时间片，在没有更高优先级进程的状态下，需等待当前进程主动让出 CPU；
SCHED_RR：实时进程调度策略，采用时间片轮转，进程使用完时间片后加入对应优先级运行队列尾部，将 CPU 让给同等优先级的其他进程；
SCHED_BATCH：普通进程调度策略，用于批量处理，使 task 选择 CFS 调度器来调度运行。侧重于提升 CPU 密集型后台任务的处理效率。对于不需要与用户频繁交互的批量处理任务，减少不必要的抢占，让任务能较长时间连续运行，充分利用 CPU 资源和缓存，提高整体处理性能 ；
SCHED_IDLE：普通进程调度策略，使 task 以最低优先级选择 CFS 调度器来调度运行。目标是在系统空闲时才执行任务，防止低优先级任务在系统忙碌时抢占资源，干扰正常业务。利用系统空闲时间执行对实时性要求极低的任务，不影响其他高优先级任务的响应和执行 ；
SCHED_DEADLINE：限期进程调度策略，使 task 选择 Deadline 调度器来调度运行。

以下是一个简单示例：

#include <stdio.h>
#include <stdlib.h>
#include <pthread.h>
#include <sched.h>

// 线程执行函数
void* thread_function(void* arg) {
    int policy = *(int*)arg;
    struct sched_param param;
    pthread_getschedparam(pthread_self(), &policy, &param);

    switch (policy) {
        case SCHED_NORMAL:
            printf("Thread is using SCHED_NORMAL policy with priority %d\n", param.sched_priority);
            break;
        case SCHED_FIFO:
            printf("Thread is using SCHED_FIFO policy with priority %d\n", param.sched_priority);
            break;
        case SCHED_RR:
            printf("Thread is using SCHED_RR policy with priority %d\n", param.sched_priority);
            break;
        case SCHED_BATCH:
            printf("Thread is using SCHED_BATCH policy with priority %d\n", param.sched_priority);
            break;
        case SCHED_IDLE:
            printf("Thread is using SCHED_IDLE policy with priority %d\n", param.sched_priority);
            break;
        case SCHED_DEADLINE:
            printf("Thread is using SCHED_DEADLINE policy with priority %d\n", param.sched_priority);
            break;
        default:
            printf("Unknown scheduling policy\n");
    }

    // 模拟一些工作
    for (int i = 0; i < 100000000; i++);

    return NULL;
}

int main() {
    pthread_t threads[6];
    int policies[6] = {SCHED_NORMAL, SCHED_FIFO, SCHED_RR, SCHED_BATCH, SCHED_IDLE, SCHED_DEADLINE};
    struct sched_param param;

    for (int i = 0; i < 6; i++) {
        // 设置调度策略和优先级
        param.sched_priority = sched_get_priority_max(policies[i]);

        pthread_attr_t attr;
        pthread_attr_init(&attr);
        pthread_attr_setschedpolicy(&attr, policies[i]);
        pthread_attr_setschedparam(&attr, &param);
        pthread_attr_setinheritsched(&attr, PTHREAD_EXPLICIT_SCHED);

        // 创建线程
        if (pthread_create(&threads[i], &attr, thread_function, &policies[i]) != 0) {
            perror("pthread_create");
            return 1;
        }

        pthread_attr_destroy(&attr);
    }

    // 等待所有线程结束
    for (int i = 0; i < 6; i++) {
        pthread_join(threads[i], NULL);
    }

    return 0;
}

7.实际运行时间

        CFS 是 Completely Fair Scheduler 简称，完全公平调度器。在实际当中必须会有进程优先级高或者进程优先级低，CFS 调度器引入权重，使用权重代表进程的优先级，各个进程按照权重比例分配 CPU 时间。

        假设有 2 个进程 X 和 Y，X 权重为 1024，Y 权重为 2048。
                X 获得 CPU 时间比例为：1024/(1024+2048)=33% 左右
                Y 获得 CPU 时间比例为：2048/(1024+2048)=66% 左右

        在引入权重之后分配给进程的时间计算公式如下：
                实际运行时间 = 调度周期 * 进程权重 / 所有进程权重之和。

8.虚拟运行时间

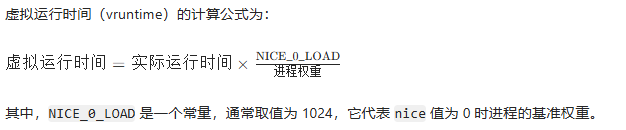

        虚拟运行时间 = 实际运行时间 * NICE_0_LOAD / 进程权重 =（调度周期进程权重 / 所有进程权重之和）NICE_0_LOAD / 进程权重 = 调度周期 *NICE_0_LOAD / 所有进程总权重。
        在一个调度周期里面，所有进程的虚拟运行时间是相同的，所以在进程调度时，只需要找到虚拟运行时间最小的进程调度运行即可。

公式讲解

• 核心逻辑：公式通过推导，将虚拟运行时间简化为 调度周期 ×NICE_0_LOAD / 所有进程总权重。其中，NICE_0_LOAD 是基准负载值（如默认设为 1024），最终结果表明：同一调度周期内，所有进程的虚拟运行时间理论上相等，以此保证调度公平性。若因计算精度等问题出现细微差异，调度器会选择虚拟运行时间最小的进程执行，弥补偏差。

数字举例

假设：

• 调度周期为 T，
• NICE_0_LOAD=1024，
• 进程 X 权重 1024，进程 Y 权重 2048，总权重 1024+2048=3072。

计算虚拟运行时间：

• X 的虚拟运行时间：3072T×1024​。
• Y 的虚拟运行时间：3072T×1024​。

        可见，两者结果完全相同，验证了 “一个调度周期内所有进程虚拟运行时间相同” 的结论。实际调度中，若因计算误差导致微小差异，调度器会优先选择虚拟运行时间更小的进程，确保资源分配的公平性。

         也就是说在Linux系统的CFS策略中，实际决定进程是否被调度运行的依据是虚拟运行时间vruntime，在红黑树中每次调度会选择vruntime最小的进程运行。

        每次选取最小的虚拟运行时间最小就可以保证公平，而由于nice值小、优先级高的进程权重大，因此在实际运行时间相同的情况下虚拟运行时间增加的慢，这也保证了高优先级的进程得到了更多的运行时间。

        但是当进程数量非常多的时候，按权重分给每个进程的时间会趋于0，会导致频繁切换增加切换开销。因此CFS引入最小粒度1毫秒，即每个任务最少运行时间是1毫秒，而由于实际进程数量不会多到趋于无穷，因此CFS可以尽可能保证公平。

9.调度子系统各个组件模块

        主调度器：通过调用 schedule() 函数来完成进程的选择和切换。
        周期性调度器：根据频率自动调用 scheduler_tick 函数，作用根据进程运行时间触发调度。
        上下文切换：主要做两个事情（切换地址空间、切换寄存器和栈空间）。

10.CFS调度器类

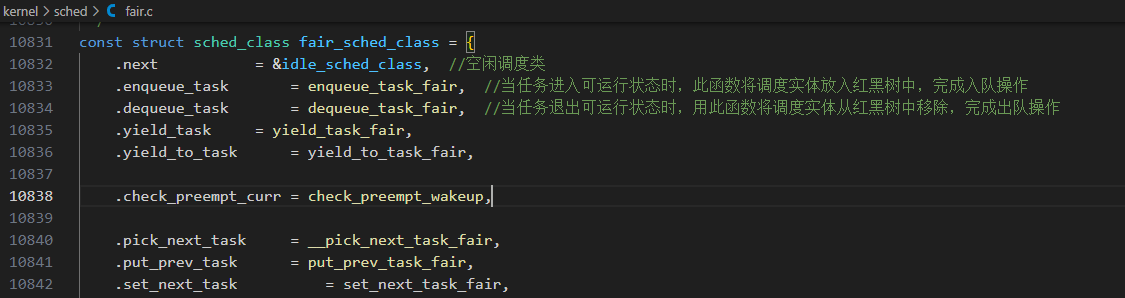

        CFS调度类源码如下：

        enqueue_task_fair：当任务进入可运行状态时，用此函数将调度实体存放到红黑树，完成入队操作
        dequeue_task_fair：当任务退出可运行状态时，用此函数将调度实体从红黑树中移除，完成出队操作
