一、处理VFS对象

文件系统操作

首先，我们从标准库用来与内核通信的系统调用来研究。尽管文件操作对所有应用程序来说都属于标准功能，但是对于文件系统的操作只限于少量几个系统程序，即用于装载和卸载文件系统的mount和umount程序。

文件系统和目录树的区别

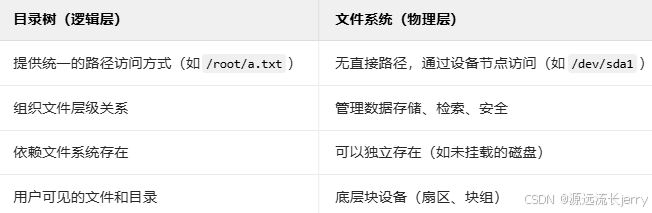

用户正常访问文件是通过目录树的路径来查找，但是从上面的表格中我们发现文件系统也有一个“路径”。原因如下：

开始的时候，设备节点不包含文件系统，此时设备节点仅提供扇区读写能力，如使用dd命令读写扇区。当使用mkfs.ext4 /dev/sda1命令将磁盘格式化之后，这块磁盘就被创建了下面这些ext4文件系统结构：

超级块（记录文件系统整体信息）
inode 表（存储文件元数据）
数据块区域（存储实际文件内容）

此时这个/dev/sda1就被文件系统组织起来。也就是说，用户既可以从目录树访问文件，也可以从文件系统如磁盘文件系统（直接关联的磁盘设备，如/dev/sda1）访问数据。假如某个磁盘文件系统管理的是/dev/sda1磁盘，但是当我们将这个文件系统挂载到目录树的某个节点的时候，比如/mnt，那么用户就可以通过/mnt开始访问这块磁盘。

注册文件系统

文件系统的注册发生在格式化磁盘之前，内核启动时，就已经完成操作。在文件系统注册到内核时，文件系统编译为模块，或者持久编译到内核中。fs/super.c中的register_filesystem用来向内核注册文件系统。

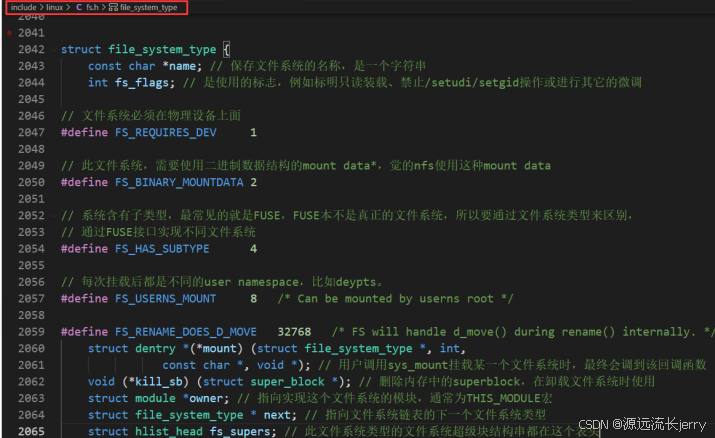

以下结构体用来描述文件系统的结构定义：

一个文件系统不能注册两次，否则，将新的文件系统的对象至于链表末尾，这样就完成项内核注册。

1. 文件系统注册的对象

文件系统类型（如 ext4）：
内核通过 register_filesystem() 函数注册文件系统类型（如 ext4、FAT、NTFS 等），全局仅需注册一次。
例如：当内核支持 ext4 时，无论有多少个 ext4 分区（如 /dev/sda1、/dev/sdb2），ext4 文件系统类型仅在启动时注册一次。

文件系统实例（如 /dev/sda1）：
每个磁盘设备（如 /dev/sda1）或存储介质上的文件系统实例（如 U 盘的 ext4 分区），需要通过 mount 命令装载到目录树中，但无需重复注册文件系统类型。

2. 为什么不能重复注册同一类型？

内核维护文件系统类型表：
内核使用全局的文件系统类型表（如 file_systems 链表）记录所有支持的文件系统类型。
如果尝试注册已存在的类型（如 ext4），内核会报错（如 EEXIST）。

示例：
用户执行 mkfs.ext4 /dev/sda1 时，依赖已注册的 ext4 文件系统类型；
若手动调用 register_filesystem(&ext4_fs_type)，内核会拒绝重复注册。

装载(挂载)和卸载

目录树的装载和卸载比仅仅注册文件系统复杂得多，因为后者只需要像一个链表添加对象，而前者需要对内核的内部数据结构执行很多操作。文件系统的装载由mount系统调用发起。我们需要阐明在现存目录树中装载新的文件系统必须执行的任务。还需要用于描述装载点的数据结构。

注册文件系统（Register）

这是静态的声明过程，类似在图书馆登记一本书的存在
通过register_filesystem()函数完成
内核将文件系统类型（如 ext4、xfs）添加到全局链表file_systems
此时文件系统还未关联任何存储设备

挂载文件系统（Mount）

这是动态的激活过程，类似把书从仓库放到书架上
通过mount()系统调用触发
需要完成：
分配内核数据结构（vfsmount、dentry 等）
建立与物理存储的连接
更新目录树结构
设置访问权限和挂载标志

vfsmount结构：采用一种单一的文件系统层次结构，新的文件系统可以集成到其中，使用mount命令可以查询目录树中各种文件系统的装载情况。

vfsmount结构（文件系统层次结构，包含各种文件系统类型），具体如下：

将文件系统挂载到一个目录时，挂载点的内容被替换为即将挂载的文件系统的相对根目录的内容，前一个目录数据直接消失，直到新文件系统卸载才重新出现。

vfsmount结构描述一个独立文件系统的挂载信息，每个不同挂载点对应一个独立的vfsmount结构，属于同一个文件系统的所有目录和文件隶属于同一个vfsmount，该vfsmount结构对应于该文件系统顶层目录，即挂载目录。

一、生动理解 vfsmount

可以把 vfsmount 想象成文件系统的 “挂载登记卡”：

作用：每次把一个文件系统（如 U 盘的文件系统、光盘的文件系统）挂载到目录树某个位置（挂载点）时，内核就会创建一个 vfsmount 结构。它专门记录 “这个文件系统从哪里来”“挂载到了哪个目录” 等关键信息，就像快递点登记 “包裹从哪里来”“要放到哪个货架格子”。
与文件系统的关联：
每个独立的挂载操作（如把 A 硬盘挂载到 /mnt/a，把 B 硬盘挂载到 /mnt/b）都会生成独立的 vfsmount。内核通过这些 “登记卡” 知道：当访问 /mnt/a 时，要读取 A 硬盘的文件系统；访问 /mnt/b 时，要读取 B 硬盘的文件系统。
同一个文件系统无论有多少目录，都通过同一个 vfsmount 管理。比如，把 U 盘挂载到 /mnt/usb，那么 /mnt/usb 下所有文件和目录都由这个 U 盘的 vfsmount 关联，内核通过它定位到 U 盘的文件系统。

二、挂载点的 “覆盖” 原理

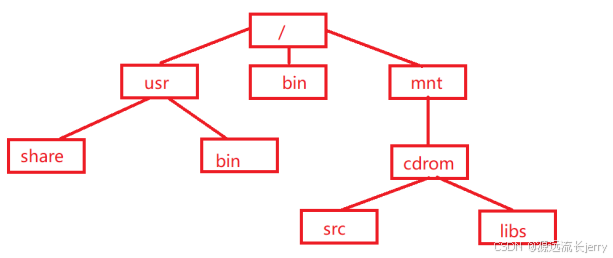

当把一个文件系统挂载到某个目录（如 /mnt）时：

挂载前，/mnt 目录下可能有自己的文件（比如原本的 README.txt）。
挂载后，/mnt 会 “显示” 新挂载文件系统的内容（比如光盘里的 src、libs）。这不是原数据消失，而是被 “遮盖” 了 —— 新文件系统的内容覆盖了挂载点的访问入口。只有卸载新文件系统，原来 /mnt 的内容才会重新可见。
vfsmount 就是这个 “遮盖” 过程的 “管理员”，它告诉内核：“现在访问 /mnt，要读我登记的这个新文件系统的内容。”

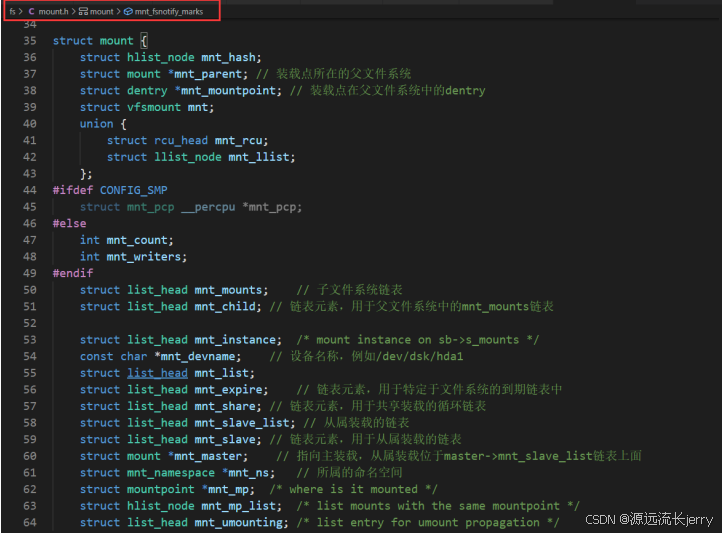

具体mount源码如下：(新版本内核vfsmount被mount结构体代替)

文件系统之间的父子关系有上述两个成员链表表示，mnt_mounts表头是子文件系统链表的起点，而mnt_child字段则是用作该链表的链表元素。

系统中的每个vfsmount示例，通过两种途径标识，一个命名空间的所有挂载的文件系统都保存在namespace->list链表中。使用vfs的mnt_list成员作为链表元素。

超级块管理：

1. 超级块的核心作用：文件系统的 “灵魂档案”

场景类比：
想象你走进一个图书馆，想借书却发现没有任何标识、目录或管理员。这时你根本不知道书放在哪里、有多少本书、书架怎么分配。
超级块就相当于图书馆的管理员手册，它告诉内核（图书馆管理员）：

文件系统（图书馆）的 “总容量”（总书籍数量）
“块大小”（每个书架格子的大小）
“inode 数量”（书籍的唯一编号总数）
挂载点（图书馆的入口位置）
其他关键参数（如权限、加密方式等）。

没有超级块会怎样？
内核无法识别文件系统，就像管理员没有手册，不知道图书馆的结构，文件系统会变成 “无法读取的乱码区”。

2. 超级块的具体内容：文件系统的 “户口本”

超级块存储的核心信息包括：

基本属性：
文件系统类型（如 EXT4、NTFS）
块大小（如 4KB / 块）
总块数、已用块数、可用块数

inode 管理：
inode 总数、已用 inode 数、可用 inode 数
inode 块的位置（类似书籍索引区的位置）

挂载信息：
挂载点（如/mnt/data）
最后一次挂载时间、最后一次检查时间

错误信息：
文件系统是否干净卸载（避免下次启动时检查）
错误计数（如磁盘坏块标记）

类比：
这相当于手册里详细记录了图书馆的地址（挂载点）、每个书架的格子大小（块大小）、书籍编号范围（inode 数量）、哪些书已借出（已用块）等。

3. 超级块的存储位置与备份机制

物理位置：
超级块通常位于文件系统的起始扇区（类似图书馆入口处的公告栏）。例如，EXT4 文件系统的超级块在第 1 块。
备份机制：
为防止超级块损坏导致文件系统瘫痪，许多文件系统（如 EXT4）会在多个位置存储备份超级块。例如，每隔若干块就会复制一次超级块，类似图书馆在不同楼层存放管理员手册副本。
恢复场景：
当主超级块损坏时，工具（如e2fsck）可以从备份中恢复，就像管理员丢失手册后，从其他楼层的副本中找回信息。

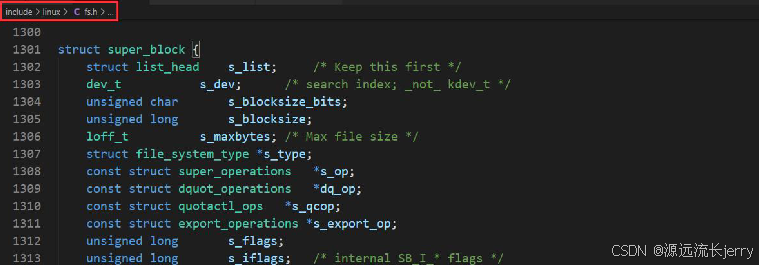

在挂载新的文件系统时，vfsmount并不是唯一需要在内存（由于是内存不是持久化，这也很好的说明mount挂载，系统重启后失效）中创建的结构。挂载操作开始于超级块的读取。

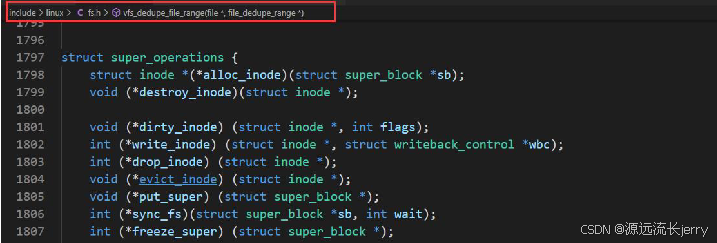

s_op指向一个包含了函数指针的结构体，该结构按熟悉的VFS方式，提供一个一般性的接口，用于处理超级块相关的操作。操作的实现必须由底层文件系统的代码提供。

超级块管理：file_system_type对象当中保存的read_super函数指针返回一个类型 super_block的对象。用于在内存中表示一个超级块，它是借助底层实现产生的。

1. 注册文件系统：商场的 “开业许可登记”

在操作系统里注册一个文件系统，就好比在现实中为一个商场申请开业许可。

商场场景

当你想要开一家商场时，首先要到相关部门进行登记注册，说明你要开的商场是什么类型的，比如是购物中心、批发市场还是奥特莱斯等。在这个过程中，你要提交一些关于商场的基本信息，例如商场的规模、能容纳的店铺数量、经营模式等。

操作系统场景

在操作系统中，当我们注册一个文件系统（如 ext4）时，会创建一个 file_system_type 对象。这个对象就像是商场的 “类型登记信息”，它包含了该文件系统的各种特征和操作函数指针，其中就有 read_super 函数指针。这个注册过程相当于告诉操作系统：“我要使用这种类型的文件系统啦！”

2. 挂载文件系统：商场选定 “开业地点”

挂载文件系统类似于商场选定一个具体的开业地点。

商场场景

商场登记好类型后，需要选择一个合适的地理位置来建造和运营。这个地点就像是文件系统的挂载点，它决定了商场在城市中的具体位置，人们可以通过这个位置找到商场并进入购物。

操作系统场景

在操作系统中，我们使用 mount 命令将文件系统挂载到一个特定的目录（挂载点）上。这一步操作触发了后续填充超级块的流程，就像商场选定地点后，开始着手准备商场内部的各项设施和管理规则。

3. 调用 read_super 函数：商场的 “规划设计”

当挂载文件系统时，会调用 file_system_type 对象中的 read_super 函数。这个过程就像是商场的规划设计阶段。

商场场景

商场选定地点后，需要聘请专业的设计师来进行规划设计。设计师会根据商场的类型（如购物中心）和场地条件，设计出商场的整体布局，包括楼层分布、店铺区域划分、通道设置等。同时，设计师还会制定一些管理规则，比如营业时间、安保措施等。

操作系统场景

read_super 函数就像是这个专业设计师，它会从存储设备（如硬盘）中读取文件系统的相关信息，并在内存中创建一个 super_block 对象。这个 super_block 对象就像是商场的 “规划设计蓝图”，它包含了文件系统的各种关键信息，如块大小、inode 数量、空闲块和 inode 的位图等。

4. 填充超级块：商场的 “设施布置”

创建好 super_block 对象后，就需要填充其中的各项信息，这就如同商场按照规划设计蓝图进行设施布置。

商场场景

商场的设计师完成规划设计后，施工团队会根据蓝图进行实际的建设和设施布置。他们会安装电梯、铺设地板、设置照明设备、划分店铺区域等。同时，还会确定商场的管理团队，制定具体的运营规则和流程。

操作系统场景

read_super 函数会根据存储设备上的文件系统信息，将各种关键数据填充到 super_block 对象中。例如，它会读取文件系统的元数据，确定块的分配情况，将空闲块和已使用块的信息记录在位图中；还会统计 inode 的使用情况，将相关信息存储在 super_block 中。填充完成后，super_block 对象就完整地代表了文件系统的当前状态，操作系统可以根据它来进行文件和目录的管理。

超级块super_block和挂载结构体mount的区别：

概念	super_block	mount
角色	文件系统的「元数据仓库」	挂载点的「运营管理中心」
存储内容	文件系统的核心配置（如块大小、inode 数量、空闲块位图等）	挂载点路径、挂载标志、子文件系统链表等
生命周期	随文件系统存在（如磁盘分区格式化后即生成	随挂载操作创建，卸载时销毁

mount系统调用

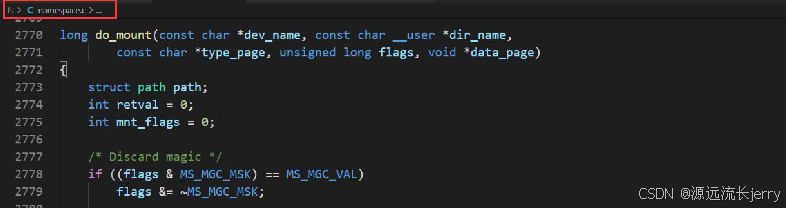

mount系统调用的入口点是sys_mount函数，由sys_mount从用户空间复制到内核空间之后，内核将控制权转移给do_mount.

do_mount 函数的主要功能是解析用户传入的挂载相关参数，完成必要的权限检查，查找或创建相应的文件系统实例，最后将文件系统挂载到指定的挂载点上，使得用户可以通过该挂载点访问文件系统中的文件和目录。

共享子树

共享子树最核心的特征是允许挂载和卸载事件以一种自动的，可控的方式在不同的amespaces间传递（propagation）。这就意味着，在一个命名空间中挂载光盘的同时也会触发对其他namespace对同一张光盘的挂载。

在共享子树中，每个挂载点都存在一个名为传递类型（propagation type）的标记，该标记决定了一个namespace中创建或者删除的挂载点是否会传递到其他的namespaces。

共享子树有 4 种传输类型：

MS_SHARED：该挂载点及其共享挂载、卸载事件会传递。
MS_PRIVATE：与共享挂载相反，标记为 private 的事件不会传递到任何对等组，挂载操作默认使用此标志。
MS_SLAVE：传输类型介于 shared 和 private 之间，一个 slave mount 拥有一个 master（共享对等组），且 slave mount 不能将事件传递给 master mount。
MS_UNBINDABLE：该挂载点不可绑定

在 Linux 内核中，命名空间（Namespace） 是一种强大的资源隔离机制，允许不同的进程组（如容器）看到独立的系统资源视图。结合之前讨论的共享子树（Shared Subtree）场景，我们可以用以下生活化的比喻来理解其作用：

核心作用：资源隔离与共享控制

想象有多个「平行宇宙」（命名空间），每个宇宙都有自己的「地球」（系统资源）。命名空间的作用是：

隔离性：每个宇宙的地球独立存在，互不干扰。
可控共享：通过特定规则（如共享子树的传输类型），可以让某个宇宙的「月球」（挂载点）与其他宇宙同步变化。

命名空间在挂载传播中的具体角色

1. 挂载隔离

默认情况下，每个命名空间有独立的挂载树。例如：
宇宙 A 在 /mnt 挂载了硬盘，宇宙 B 看不到这个挂载。
宇宙 B 可以在 /mnt 挂载光驱，与宇宙 A 互不影响。

2. 共享子树的「对讲机」机制

当两个命名空间通过 MS_SHARED 标记建立关联时：
宇宙 A 在 /mnt 挂载新设备，会通过「对讲机」通知宇宙 B 自动同步挂载。
反之，宇宙 B 卸载 /mnt 时，宇宙 A 也会自动卸载。

3. 控制传播方向

MS_SLAVE：主宇宙（Master）的挂载变化会传递给从宇宙（Slave），但从宇宙的操作不会反向传播。
比喻：主宇宙的对讲机是「发送端」，从宇宙的对讲机是「接收端」。

命名空间的典型应用场景

1. 容器化（如 Docker）

每个容器运行在独立的挂载命名空间中，默认使用 MS_PRIVATE 隔离。
通过 --mount-propagation=shared 可以让容器间共享挂载点。

2. 系统服务隔离

不同服务（如 Web 服务器、数据库）运行在独立命名空间，避免文件系统操作相互干扰。

3. 特权分离

普通用户进程无法访问系统命名空间的挂载点，提升安全性。

二、标准函数

VFS层提供的有用资源是用于读写数据的标准函数。这些操作对所有文件系统来说，在一定程度上都是相同的。如果数据所在的块是已知的，则首先查询页缓存。如果数据并未保存在其中，则向对应的块设备发出读请求。如果每个文件系统都需要实现这些操作，则会导致代码大量复制，我们应该防止这种情况的发生。

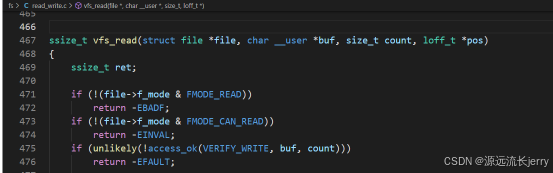

常用VFS与read/write系统调用，如vfs_read和vfs_write。

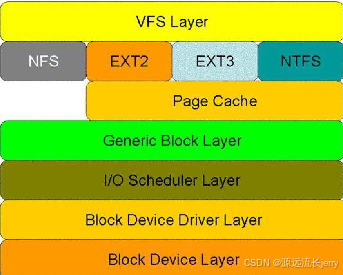

VFS（虚拟文件系统）是物理文件系统与服务之间的接口层，向下对文件系统提供标准接口，方便其他文件系统移植，向上对应用层提供标准文件操作接口，使open()、read()、write()等系统调用可以跨越各种文件系统和不同介质进行。

VFS对象以及数据结构

超级块对象 super_block，对应已装载的文件系统；索引节点对象 inode，对应介质上的一个文件；目录项对象 dentry，对应一个目录项；文件对象 file，对应由进程所打开的文件。所有定义在 linux/fs.h。

超级块对象：用来描述整个文件系统的信息，每个具体的文件系统都有自己的超级块，所有超级块对象以双向循环链表的形式连接，超级块对象在文件系统装载时创建，保存在内存中，在文件系统卸载时它会自动删除。

索引节点对象：索引节点对象包含内核在操作文件或目录时需要的全部信息。

目录项对象：目录项对象没有对应的磁盘数据结构（三种状态：被使用、未使用、负状态）。

文件对象：文件对象表示进程已打开的文件。由 open() 系统调用创建，由 close() 系统调用删除，多个进程同时打开和操作同一对象时，存在多个对应的文件对象。

VFS层调用流程

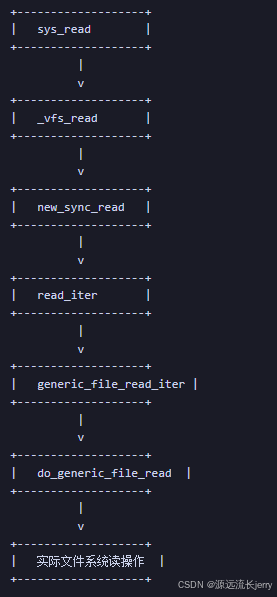

VFS层读操作调用流程

1. 系统调用入口

当用户程序发起读操作时，系统调用sys_read被触发。

2. VFS层接口调用

sys_read会调用到VFS层的_vfs_read接口。
_vfs_read根据文件的file_operations结构体中的read或read_iter方法进行调用。

3. 具体文件系统操作

如果文件的file_operations结构体中定义了read方法，则直接调用该方法。
如果定义了read_iter方法，则调用new_sync_read函数，该函数会进一步调用read_iter方法。
如果两者都没有定义，则返回EINVAL错误。

4. 通用读操作处理

new_sync_read函数会初始化一些必要的数据结构，如iovec、kiocb和iov_iter。
然后调用read_iter方法进行实际的读操作。
读操作完成后，更新文件的读取位置*ppos，并返回读取的字节数。

5. 通用读操作实现

generic_file_read_iter是VFS层提供的一个通用读操作实现。
该函数会根据读取的字节数和文件的映射信息，调用do_generic_file_read函数进行实际的数据读取。
do_generic_file_read函数会处理数据的缓存和实际读取操作。
