OLED屏显和汉字点阵编码


一、SPI协议

串行外设接口(Serial Peripheral Interface)是一种同步外设接口,它可以使单片机与各种外围设备以串行方式进行通信以交换信息。外围设备包括Flash RAM,网络控制器、LCD显示驱动器、A/D转换器和MCU等。

1.1发展

串行外设接口总线(SPI)最早由Motorola首先提出的全双工三线同步串行外围接口,采用主从模式(Master—Slave)架构,支持一个或多个Slave设备,首先出现在其M68系列单片机中,由于其简单实用、性能优异,又不牵涉到专利问题,因此许多厂家的设备都支持该接口,广泛应用于MCU和外设模块如E2PROM、ADC、显示驱动器等的连接。需要注意的是,SPI接口是一种事实标准,大部分厂家都是参照Motorola的SPI接口定义来设计的,并在此基础上衍生出多种变种,因此,不同厂家产品的SPI接口在使用上可能存在一定差别,有的甚至无法直接互连(需要软件进行必要的修改),在实际中需仔细阅读厂家文档确认。

1.2原理

利用SPI可以在软件的控制下构成各种系统。如一个主控制器和几个从控制器、几个从控制器相互连接构成多主机系统(分布式系统)、一个主控制器和一个或几个从I/O设备所构成的各种系统等。在大多数应用场合,可以使用一个主控制器作为主控机来控制数据,并向一个或几个从外围器件传送该数据。从器件只有在主控机发命令时才能接收或发送数据,其数据的传输格式是高位(MSB)在前,低位(LSB)在后。单主系统只有一台主控制器,其他均为从控制器。

1.3组成结构

SPI系统可直接与各个厂家生产的多种标准外围器件接口,它只需4条线:串行时钟线(SCK)、主机输入/从机输出数据线(MISO)、主机输出/从机输入数据线(MOSI)和低电平有效的从机选择线(NSS)。

(1)MISO:主设备输入/从设备输出引脚。该引脚在从模式下发送数据,在主模式下接收数据。

(2)MOSI:主设备输出/从设备输入引脚。该引脚在主模式下发送数据,在从模式下接收数据。

(3)SCK:串口时钟,作为主设备的输出,从设备的输入。

(4)NSS:从设备选择。这是一个可选的引脚,用来选择主/从设备。它的功能是用来作为片选引脚,让主设备可以单独地与特定从设备通信,避免数据线上的冲突。
SPI是一个环形总线结构,由NSS、SCK、MISO、MOSI构成,NSS引脚设置为输入,MOSI引脚相互连接,MISO引脚相互连接,数据在主和从之间串行地传输(MSB位在前)。

1.4工作方式

1.4.1主动方式

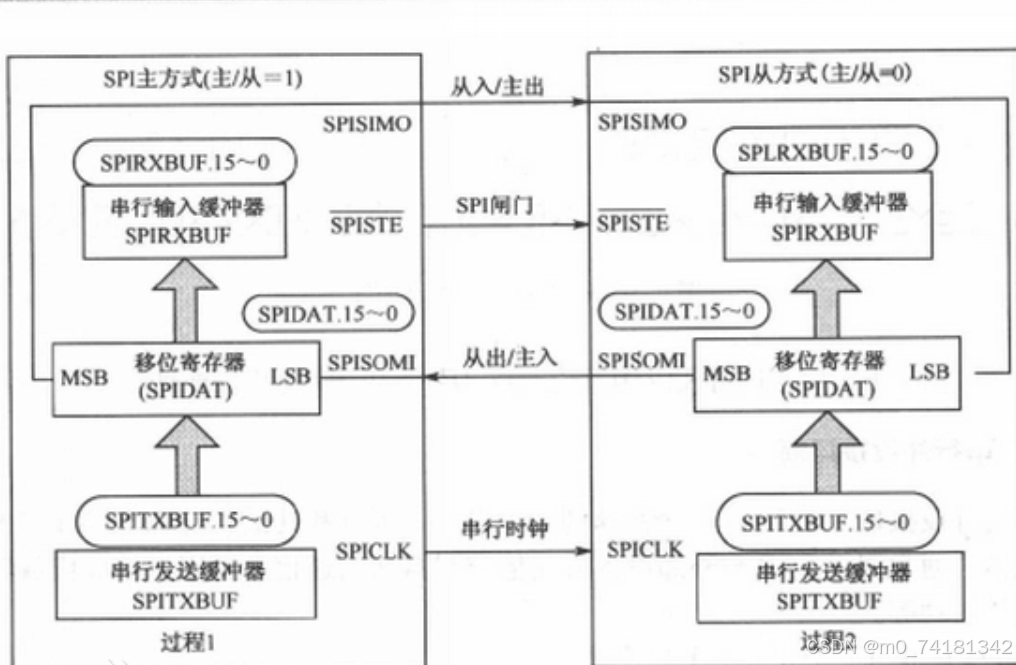

SPI有主从两种工作方式。在主模式下,SPI为其他节点的SPICLK引脚提供串行时钟,数据从SPISIMO引脚输出,从SPISOMI引脚输入。主控制器写人数据到寄存器SPITXBUF便启动发送,数据从SPITXBUF传送到SPIDAT中再通过SPISIMO引脚发送出去,先发送最高位;同时,主控制器接收到的数据通过SPISOMI引脚移入寄存器SPIDAT的最低位。当选定数量的位数发送完时,整个数据发送完毕,紧接着接收完毕(通过SPISIMO引脚发送的SPIDAT的数据最高位每移出一位后就会从SPISOMI引脚移人一位到SPIDAT最低位)。首先将接收到的数据传送到寄存器SPIRXBUF,并进行右对齐,供CPU读取。

1.4.2从动方式

在从动方式下,数据从SPISOMI引脚移出并由SPISIMO引脚移入。SPICLK引脚作为串行移位时钟的输入。
为了接收数据,串行外设接口等待网络主控制器送出的SPICLK信号,然后它将SPISIMO引脚上的数据移入到SPIDAT寄存器。如果从控制器同时也发送数据,则必须在SPICLK信号开始之前把数据写入到SPIRXBUF或SPIDAT寄存器中。
在这里插入图片描述

二、显示自己的学号和姓名

2.1LED相关资料

http://www.lcdwiki.com/zh/0.96inch_SPI_OLED_Module

2.2运行厂家Demo程序

1、下载程序;
链接:http://www.lcdwiki.com/res/Program/OLED/0.96inch/SPI_SSD1306_MSP096X_V1.0/0.96inch_SPI_OLED_Module_SSD1306_MSP096X_V1.0.zip

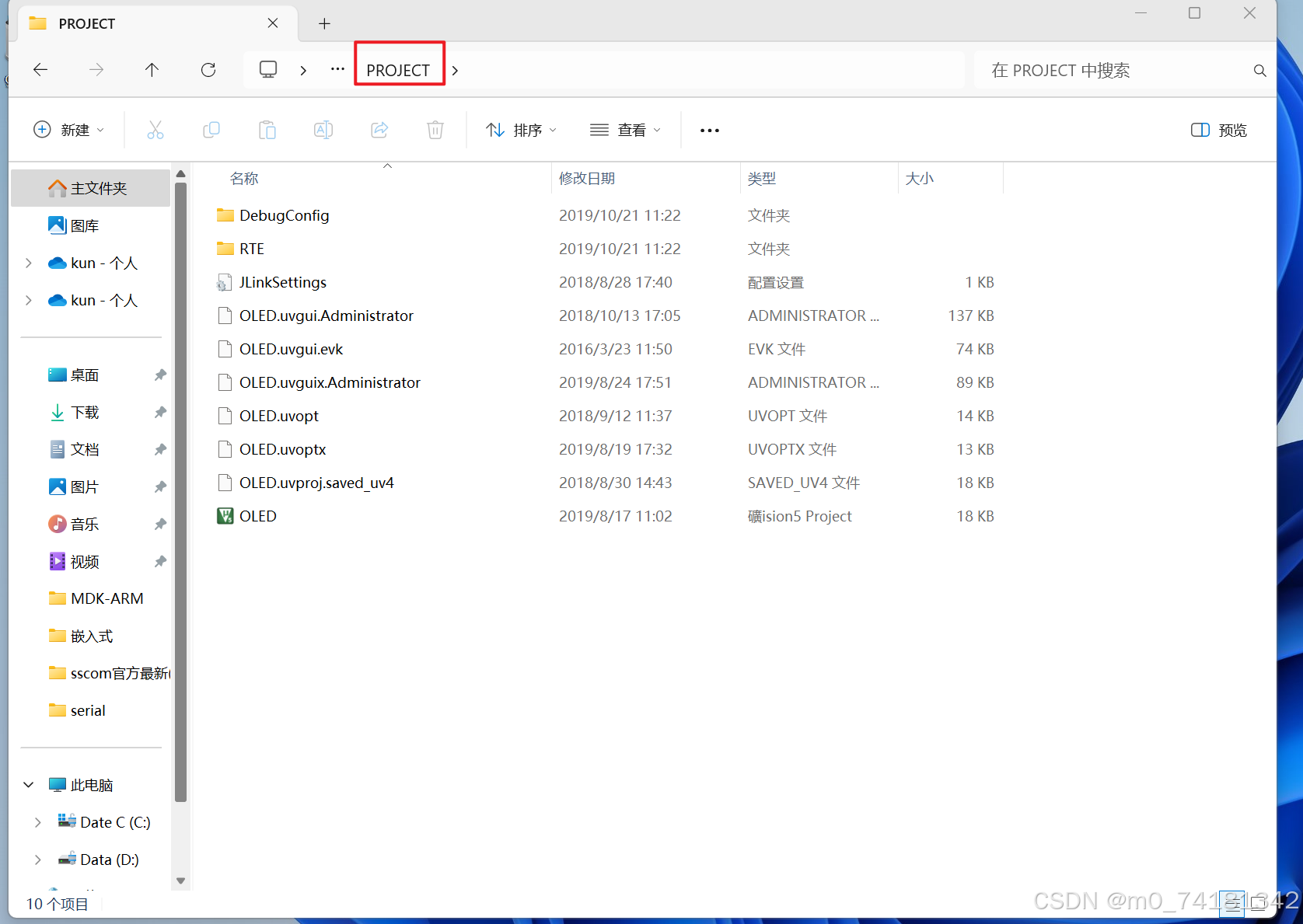

2、打开资料包,选择0.96inch_SPI_OLED_Module_SSD1306_MSP096X_V1.0\1-Demo\Demo_STM32\0.96inch_OLED_Demo_STM32F103RCT6_Hardware_4-wire_SPI\PROJECT,打开Demo的工程,使用keil编译
在这里插入图片描述

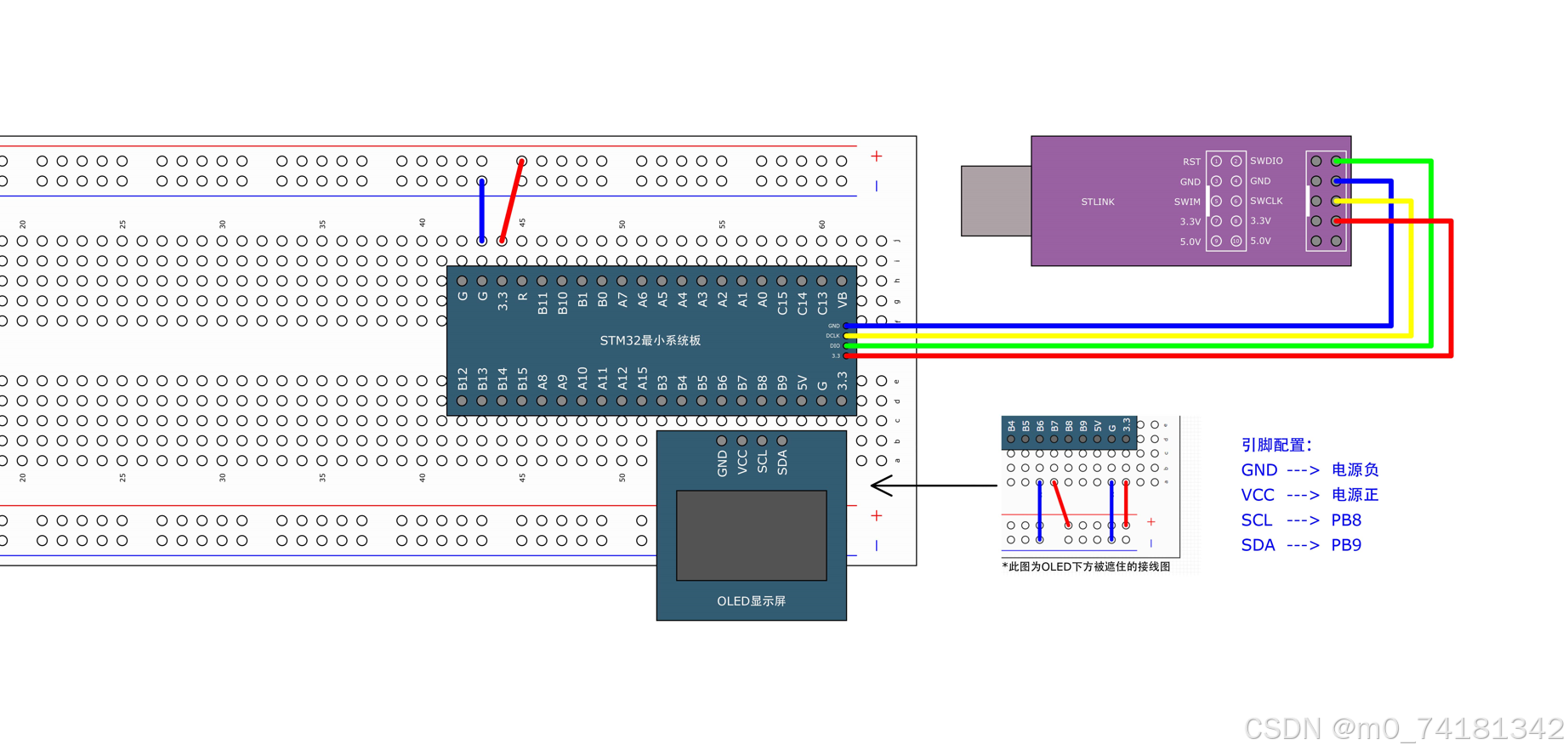

2.3硬件连接

在这里插入图片描述

2.4使用字模提取软件提取文字代码

1.链接:http://www.lcdwiki.com/zh/0.96inch_SPI_OLED_Module

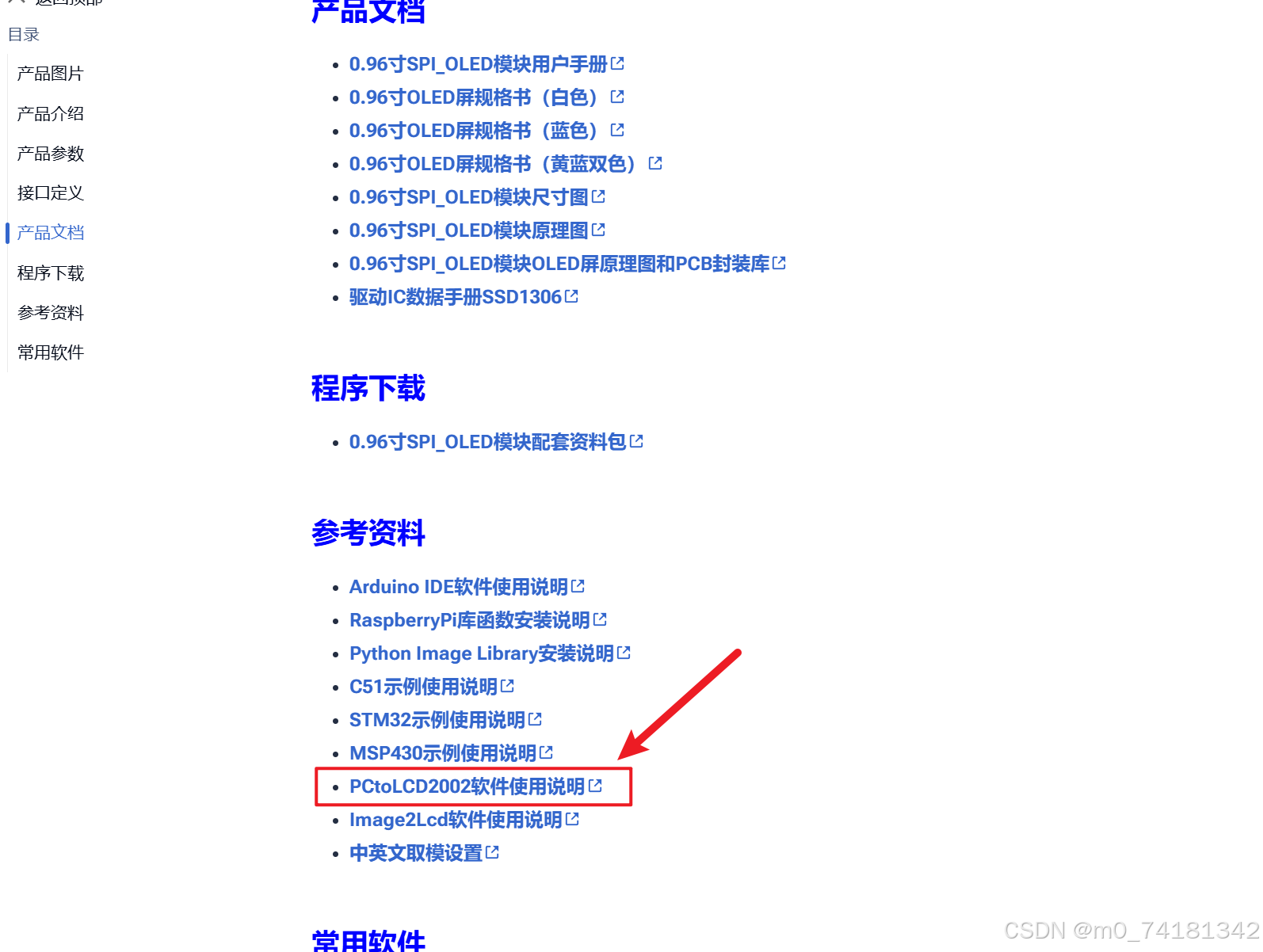

下拉找到PCtolCD
在这里插入图片描述

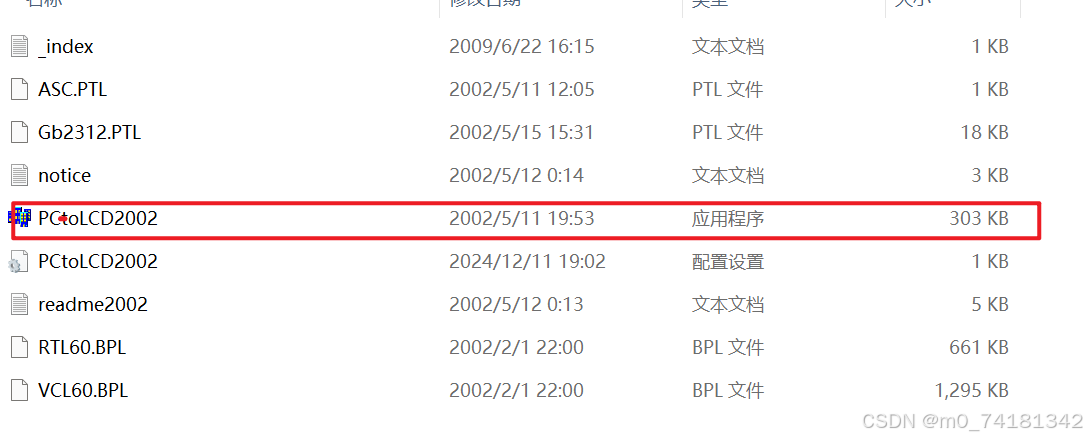

2.解压后打开文件运行
在这里插入图片描述

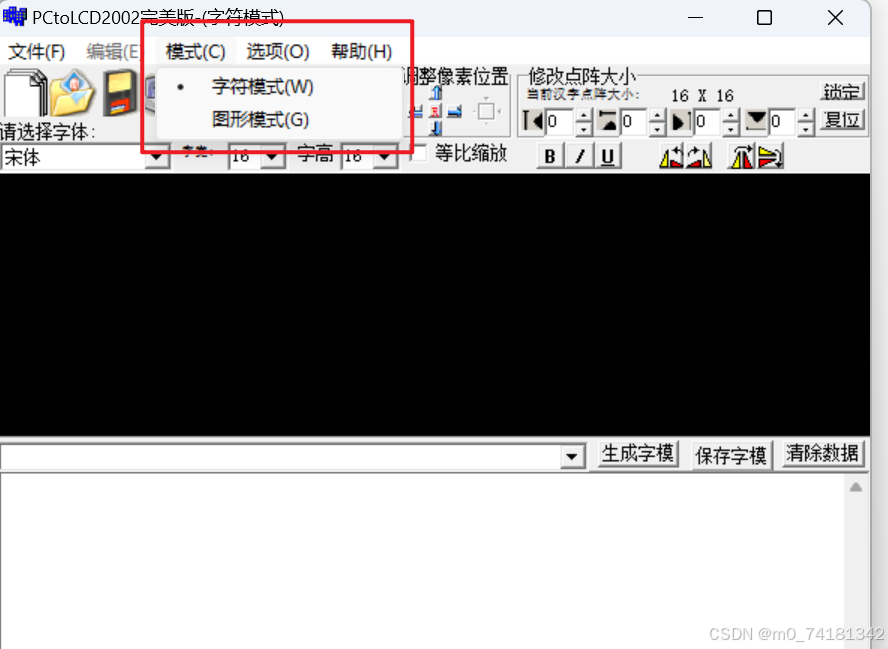

3.使用方法
http://www.lcdwiki.com/zh/0.96inch_SPI_OLED_Module
下拉找到
在这里插入图片描述

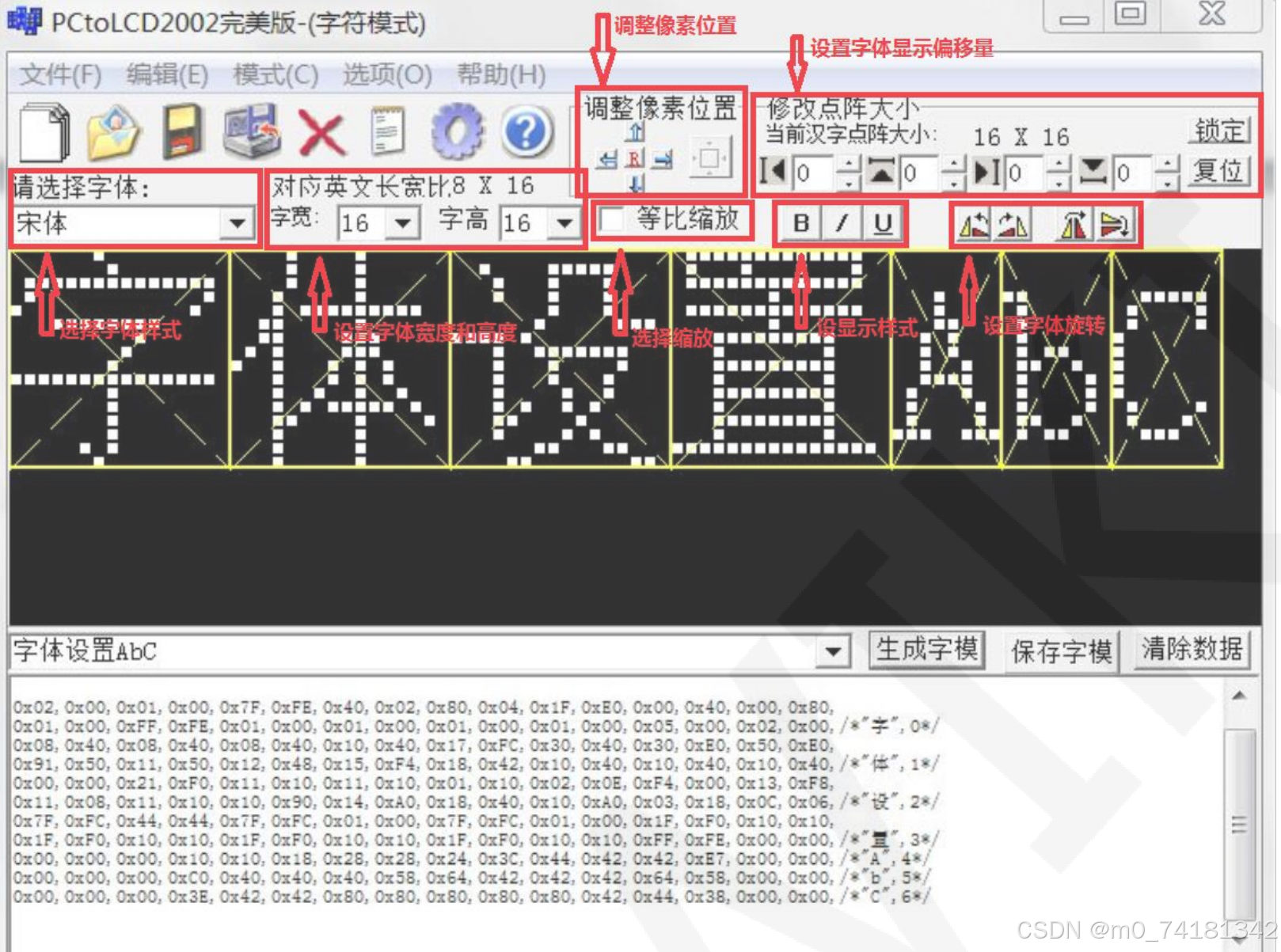

4.选项配置输出字符
在这里插入图片描述
在这里插入图片描述

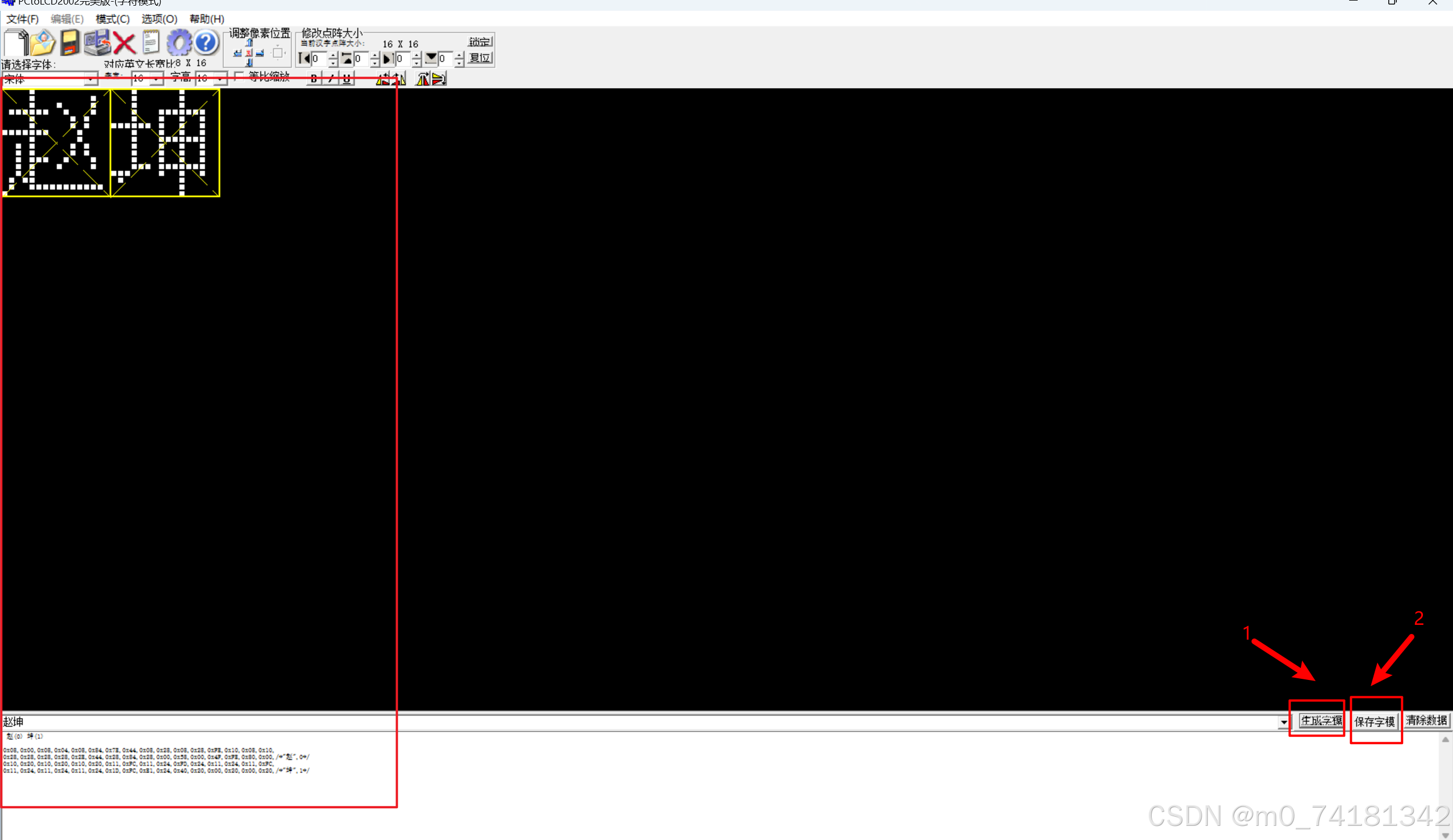

5.输入想显示的字符
点击生成字模,保存字模
在这里插入图片描述

2.5配置代码

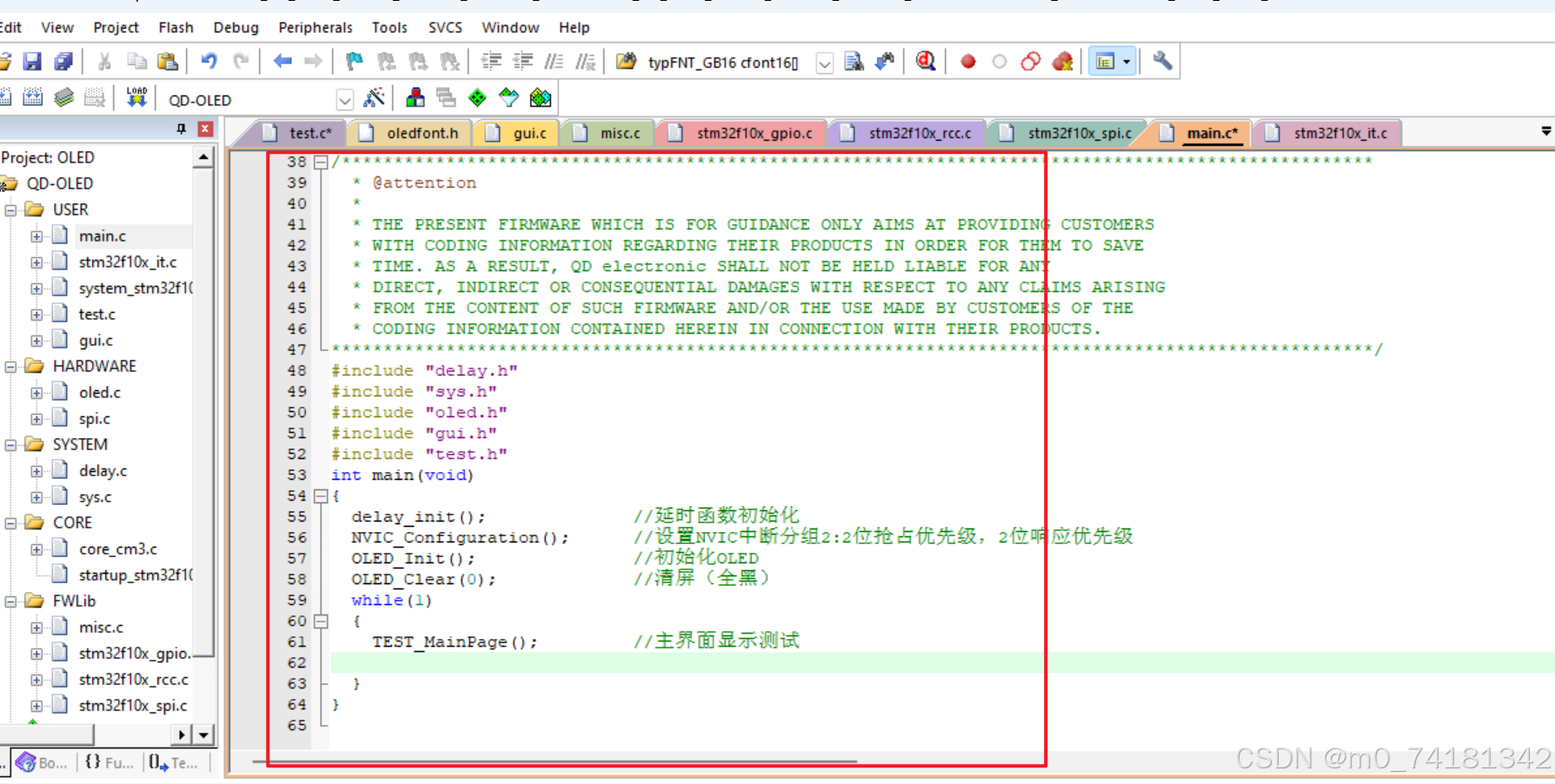

1.打开之前的KEIL工程

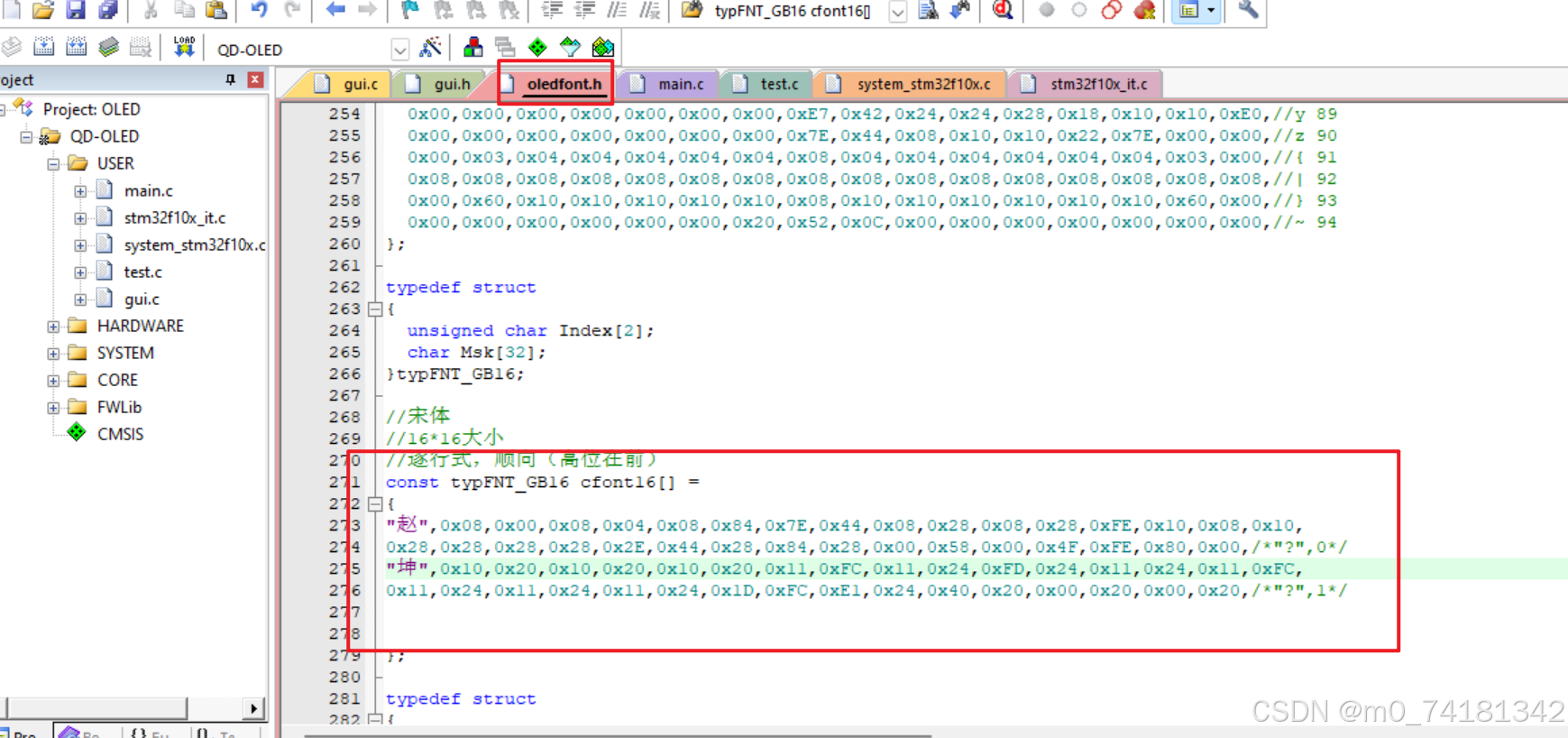

找到如图所示的文件oldefont.h,修改 const typFNT_GB16 cfont16[] = 函数,按照上列添加文字
在这里插入图片描述

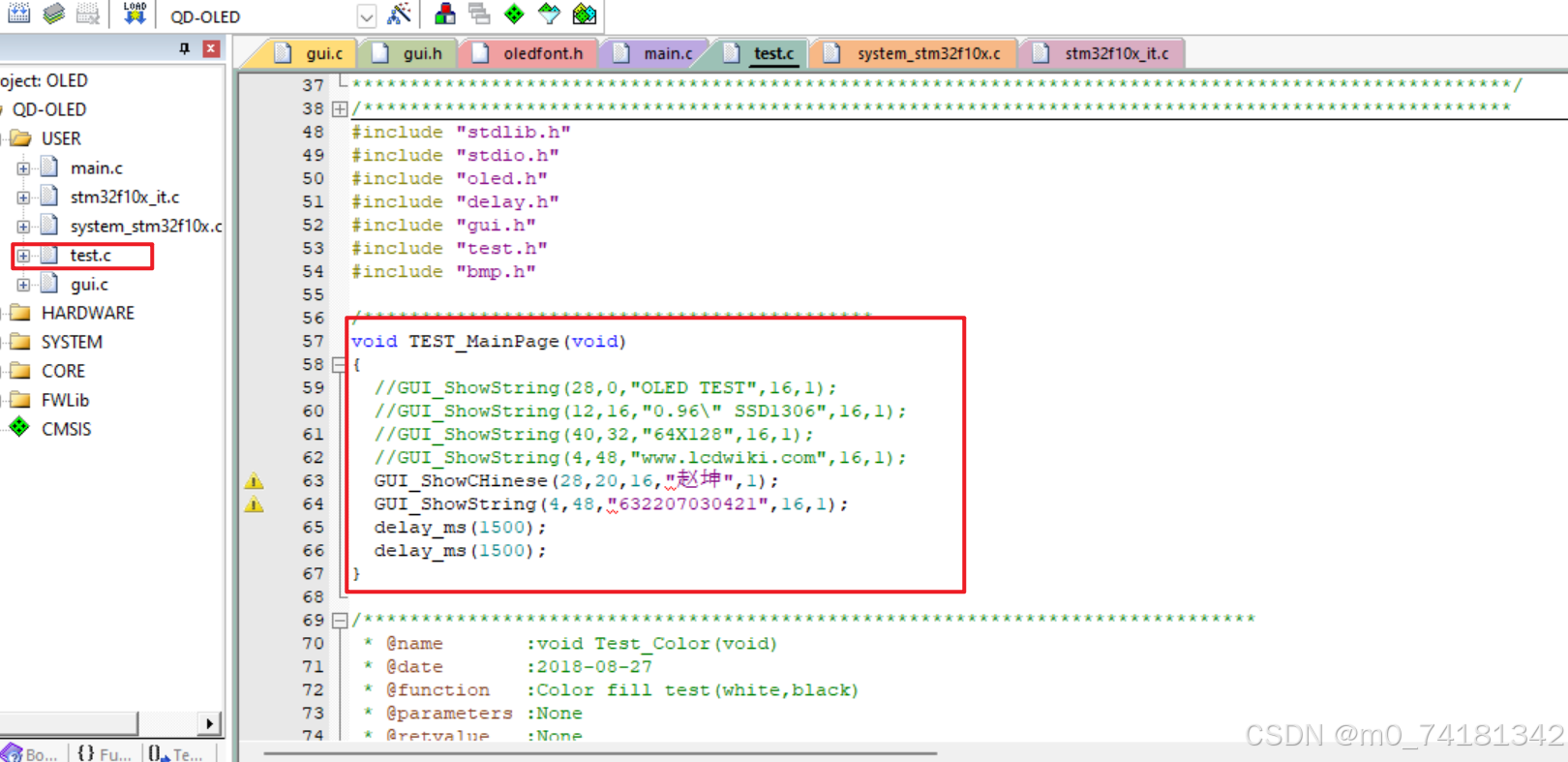

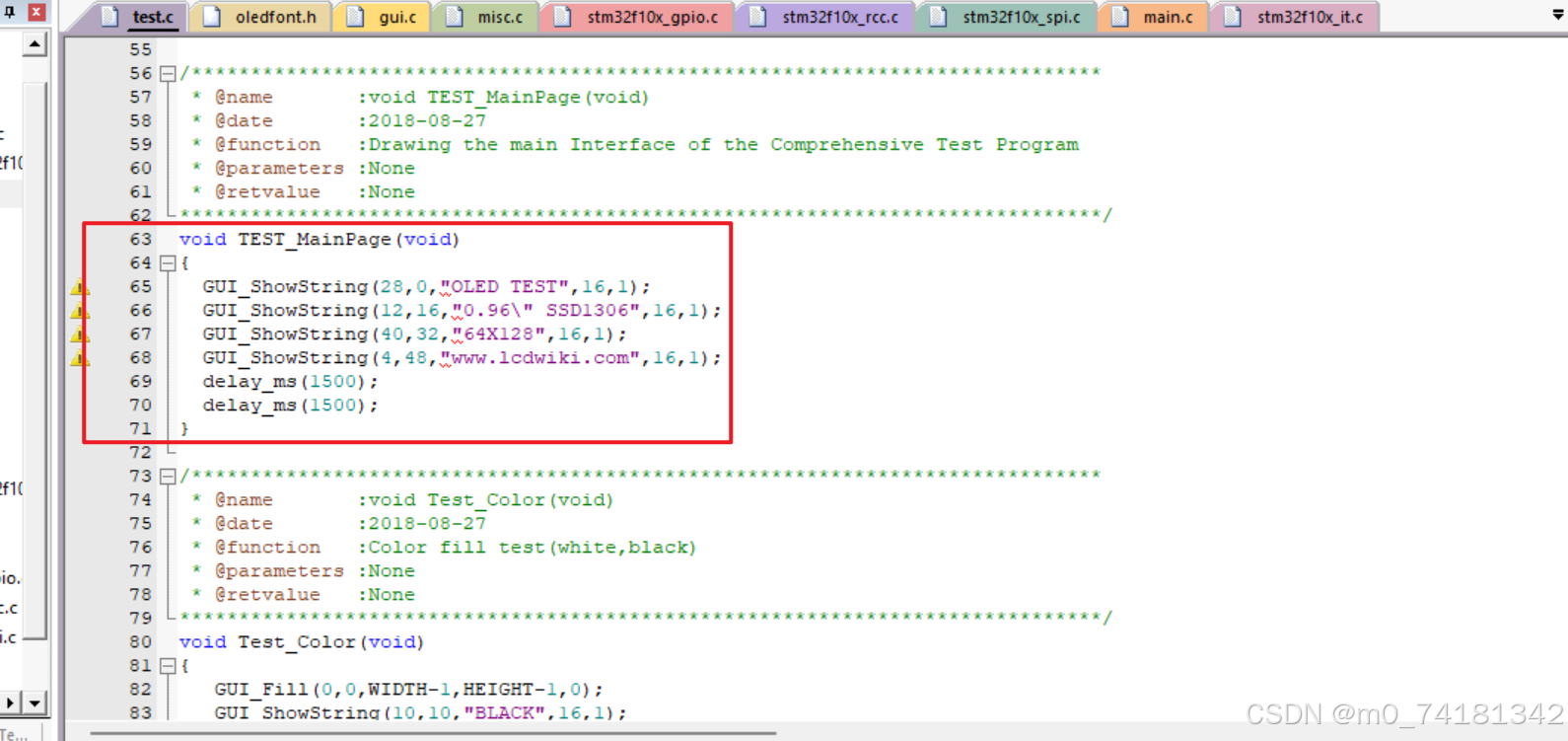

2.打开test.c,修改TEST_MainPage函数
在这里插入图片描述

void TEST_MainPage(void)
{
	GUI_ShowCHinese(28,20,16,"你的名字",1);
	GUI_ShowString(4,48,"你的学号",16,1);
	delay_ms(1500);
	delay_ms(1500);
}

在这里插入图片描述

GUI_ShowChinese() 的参数
参数一:X 坐标
参数二:Y 坐标
参数三:汉字点阵大小(这里使用的是 16×16 的,参数应该是 16)
参数四:要显示的汉字
参数五:显示样式(1:白字黑底;0:黑字白底)

GUI_ShowString() 的参数
参数一:X 坐标
参数二:Y 坐标
参数三:字符串(ASCLL码中的)
参数四:bit(表示字符显示格式,这里我用的 16 ,和汉字一样高)
参数五:显示样式(1:白字黑底;0:黑字白底)

3.修改main主函数
在这里插入图片描述

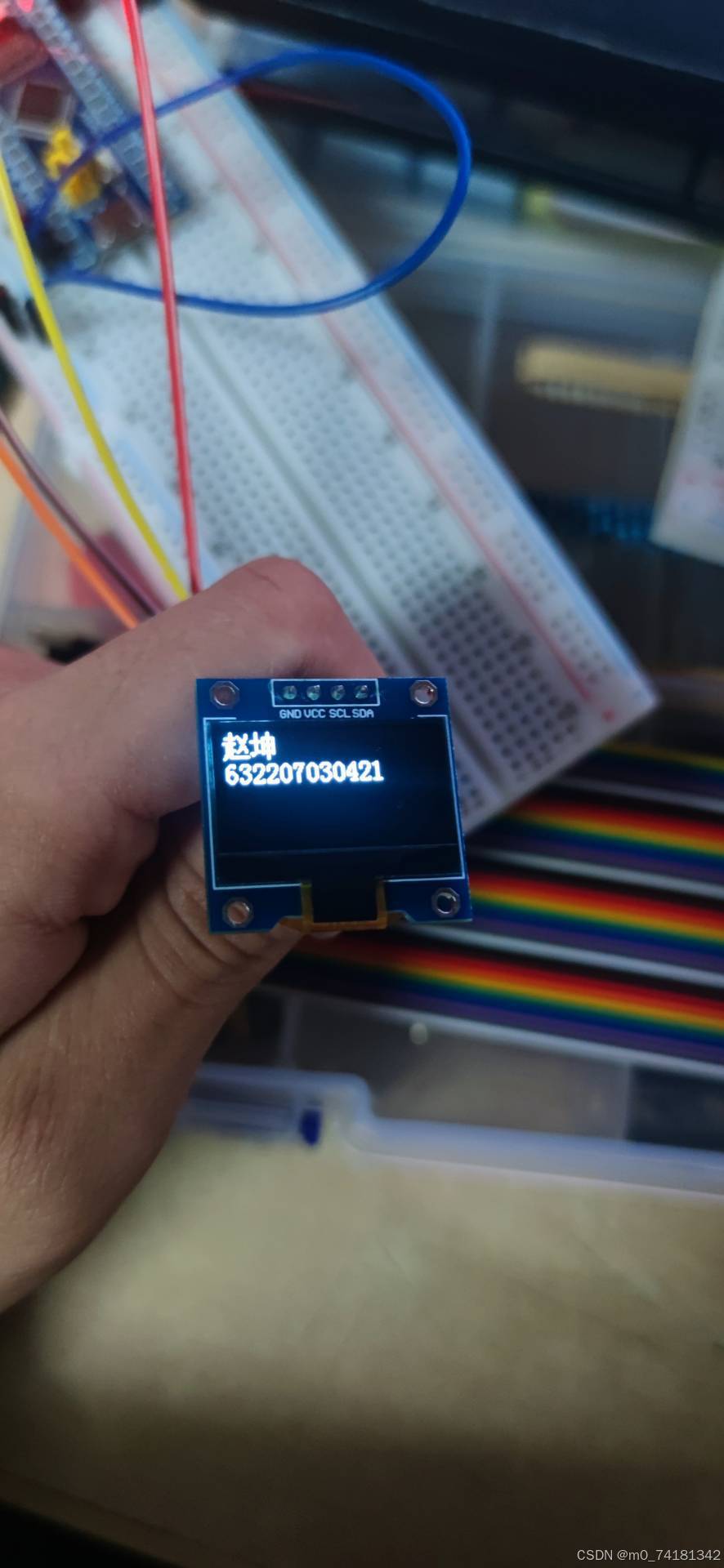

2.6效果展示

在这里插入图片描述

三、OLED滚动显示

3.1滚屏设置

水平左右移动

OLED_WR_Byte(0x2E,OLED_CMD);        //关闭滚动
OLED_WR_Byte(0x26,OLED_CMD);        //水平向左或者右滚动 26/27
OLED_WR_Byte(0x00,OLED_CMD);        //虚拟字节
OLED_WR_Byte(0x00,OLED_CMD);        //起始页 0
OLED_WR_Byte(0x07,OLED_CMD);        //滚动时间间隔
OLED_WR_Byte(0x07,OLED_CMD);        //终止页 7
OLED_WR_Byte(0x00,OLED_CMD);        //虚拟字节
OLED_WR_Byte(0xFF,OLED_CMD);        //虚拟字节
OLED_WR_Byte(0x2F,OLED_CMD);        //开启滚动

垂直和水平滚动

OLED_WR_Byte(0x2e,OLED_CMD);        //关闭滚动
OLED_WR_Byte(0x29,OLED_CMD);        //水平垂直和水平滚动左右 29/2a
OLED_WR_Byte(0x00,OLED_CMD);        //虚拟字节
OLED_WR_Byte(0x00,OLED_CMD);        //起始页 0
OLED_WR_Byte(0x07,OLED_CMD);        //滚动时间间隔
OLED_WR_Byte(0x07,OLED_CMD);        //终止页 1
OLED_WR_Byte(0x01,OLED_CMD);        //垂直滚动偏移量
OLED_WR_Byte(0x2F,OLED_CMD);        //开启滚动

在发送开始滚屏前要先传输好显示数据,如果在滚屏的时候传输显示数据RAM中的内容可能被损坏,无法正常显示。

3.2代码撰写

同样,添加文字字模代码->oledfont.h文件

OLED显示函数test.c

void TEST_MainPage(void)
{
	GUI_ShowCHinese(10,20,16,"好好学习",1);
	delay_ms(1500);
	delay_ms(1500);
}

主函数main.c文件

#include "delay.h"
#include "sys.h"
#include "oled.h"
#include "gui.h"
#include "test.h"
int main(void)
{
	delay_init();	    	       //延时函数初始化
	NVIC_Configuration(); 	   //设置NVIC中断分组2:2位抢占优先级,2位响应优先级
	OLED_Init();			         //初始化OLED
	OLED_Clear(0);             //清屏(全黑)
	OLED_WR_Byte(0x2E,OLED_CMD);        //关闭滚动
    OLED_WR_Byte(0x27,OLED_CMD);        //水平向左或者右滚动 26/27
    OLED_WR_Byte(0x00,OLED_CMD);        //虚拟字节
	OLED_WR_Byte(0x00,OLED_CMD);        //起始页 0
	OLED_WR_Byte(0x07,OLED_CMD);        //滚动时间间隔
	OLED_WR_Byte(0x07,OLED_CMD);        //终止页 7
	OLED_WR_Byte(0x00,OLED_CMD);        //虚拟字节
	OLED_WR_Byte(0xFF,OLED_CMD);        //虚拟字节
	TEST_MainPage();
	OLED_WR_Byte(0x2F,OLED_CMD);        //开启滚动
}

在这里插入图片描述

3.3效果展示

video_20241215_201841(2)

4、OLED显示AHT20的温度和湿度

4.1代码编写

温湿度显示->bsp_i2c.c文件

void read_AHT20(void)
{
	uint8_t   i;
	for(i=0; i<6; i++)
	{
		readByte[i]=0;
	}

	//-------------
	I2C_Start();

	I2C_WriteByte(0x71);
	ack_status = Receive_ACK();
	readByte[0]= I2C_ReadByte();
	Send_ACK();

	readByte[1]= I2C_ReadByte();
	Send_ACK();

	readByte[2]= I2C_ReadByte();
	Send_ACK();

	readByte[3]= I2C_ReadByte();
	Send_ACK();

	readByte[4]= I2C_ReadByte();
	Send_ACK();

	readByte[5]= I2C_ReadByte();
	SendNot_Ack();
	//Send_ACK();

	I2C_Stop();

	//--------------
	if( (readByte[0] & 0x68) == 0x08 )
	{
		H1 = readByte[1];
		H1 = (H1<<8) | readByte[2];
		H1 = (H1<<8) | readByte[3];
		H1 = H1>>4;

		H1 = (H1*1000)/1024/1024;

		T1 = readByte[3];
		T1 = T1 & 0x0000000F;
		T1 = (T1<<8) | readByte[4];
		T1 = (T1<<8) | readByte[5];

		T1 = (T1*2000)/1024/1024 - 500;

		AHT20_OutData[0] = (H1>>8) & 0x000000FF;
		AHT20_OutData[1] = H1 & 0x000000FF;

		AHT20_OutData[2] = (T1>>8) & 0x000000FF;
		AHT20_OutData[3] = T1 & 0x000000FF;
	}
	else
	{
		AHT20_OutData[0] = 0xFF;
		AHT20_OutData[1] = 0xFF;

		AHT20_OutData[2] = 0xFF;
		AHT20_OutData[3] = 0xFF;
		printf("lyy");

	}
	/*通过串口显示采集得到的温湿度
	printf("\r\n");
	printf("温度:%d%d.%d",T1/100,(T1/10)%10,T1%10);
	printf("湿度:%d%d.%d",H1/100,(H1/10)%10,H1%10);
	printf("\r\n");*/
	t=T1/10;
	t1=T1%10;
	a=(float)(t+t1*0.1);
	h=H1/10;
	h1=H1%10;
	b=(float)(h+h1*0.1);
	sprintf(strTemp,"%.1f",a);   //调用Sprintf函数把DHT11的温度数据格式化到字符串数组变量strTemp中
    sprintf(strHumi,"%.1f",b);    //调用Sprintf函数把DHT11的湿度数据格式化到字符串数组变量strHumi中
	GUI_ShowCHinese(16,00,16,"温湿度显示",1);
	GUI_ShowCHinese(16,20,16,"温度",1);
	GUI_ShowString(53,20,strTemp,16,1);
	GUI_ShowCHinese(16,38,16,"湿度",1);
	GUI_ShowString(53,38,strHumi,16,1);
	delay_ms(1500);
	delay_ms(1500);
}

点阵显示文字

	"温",0x00,0x00,0x23,0xF8,0x12,0x08,0x12,0x08,0x83,0xF8,0x42,0x08,0x42,0x08,0x13,0xF8,
  0x10,0x00,0x27,0xFC,0xE4,0xA4,0x24,0xA4,0x24,0xA4,0x24,0xA4,0x2F,0xFE,0x00,0x00,/*"温",0*/
	"度",0x01,0x00,0x00,0x80,0x3F,0xFE,0x22,0x20,0x22,0x20,0x3F,0xFC,0x22,0x20,0x22,0x20,
  0x23,0xE0,0x20,0x00,0x2F,0xF0,0x24,0x10,0x42,0x20,0x41,0xC0,0x86,0x30,0x38,0x0E,/*"度",0*/
	"湿",0x00,0x00,0x27,0xF8,0x14,0x08,0x14,0x08,0x87,0xF8,0x44,0x08,0x44,0x08,0x17,0xF8,
  0x11,0x20,0x21,0x20,0xE9,0x24,0x25,0x28,0x23,0x30,0x21,0x20,0x2F,0xFE,0x00,0x00,/*"湿",0*/
	"显",0x00,0x00,0x1F,0xF0,0x10,0x10,0x10,0x10,0x1F,0xF0,0x10,0x10,0x10,0x10,0x1F,0xF0,
  0x04,0x40,0x44,0x44,0x24,0x44,0x14,0x48,0x14,0x50,0x04,0x40,0xFF,0xFE,0x00,0x00,/*"显",0*/
	"示",0x00,0x00,0x3F,0xF8,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xFF,0xFE,0x01,0x00,
  0x01,0x00,0x11,0x10,0x11,0x08,0x21,0x04,0x41,0x02,0x81,0x02,0x05,0x00,0x02,0x00,/*"示",0*/

主函数->main.c文件

#include "delay.h"
#include "usart.h"
#include "bsp_i2c.h"
#include "sys.h"

#include "oled.h"
#include "gui.h"
#include "test.h"

int main(void)
{
	delay_init();	    	       //延时函数初始化
	uart_init(115200);
	IIC_Init();

	NVIC_Configuration(); 	   //设置NVIC中断分组2:2位抢占优先级,2位响应优先级
	OLED_Init();			         //初始化OLED
	OLED_Clear(0);
	while(1)
	{
		//printf("温度湿度显示");
		read_AHT20_once();
		OLED_Clear(0);
		delay_ms(1500);
  }
}

其中,采集的速度可以自行更改

总结

汉字由点阵数据表示,通过将点阵数据写入显示缓冲区实现显示。
点阵字体存储格式:
横向排列:每一行的数据连续存储。
纵向排列:每一列的数据连续存储。

参考

https://blog.youkuaiyun.com/apple_52030329/article/details/127887444
https://blog.youkuaiyun.com/qq_64235654/article/details/134481001
