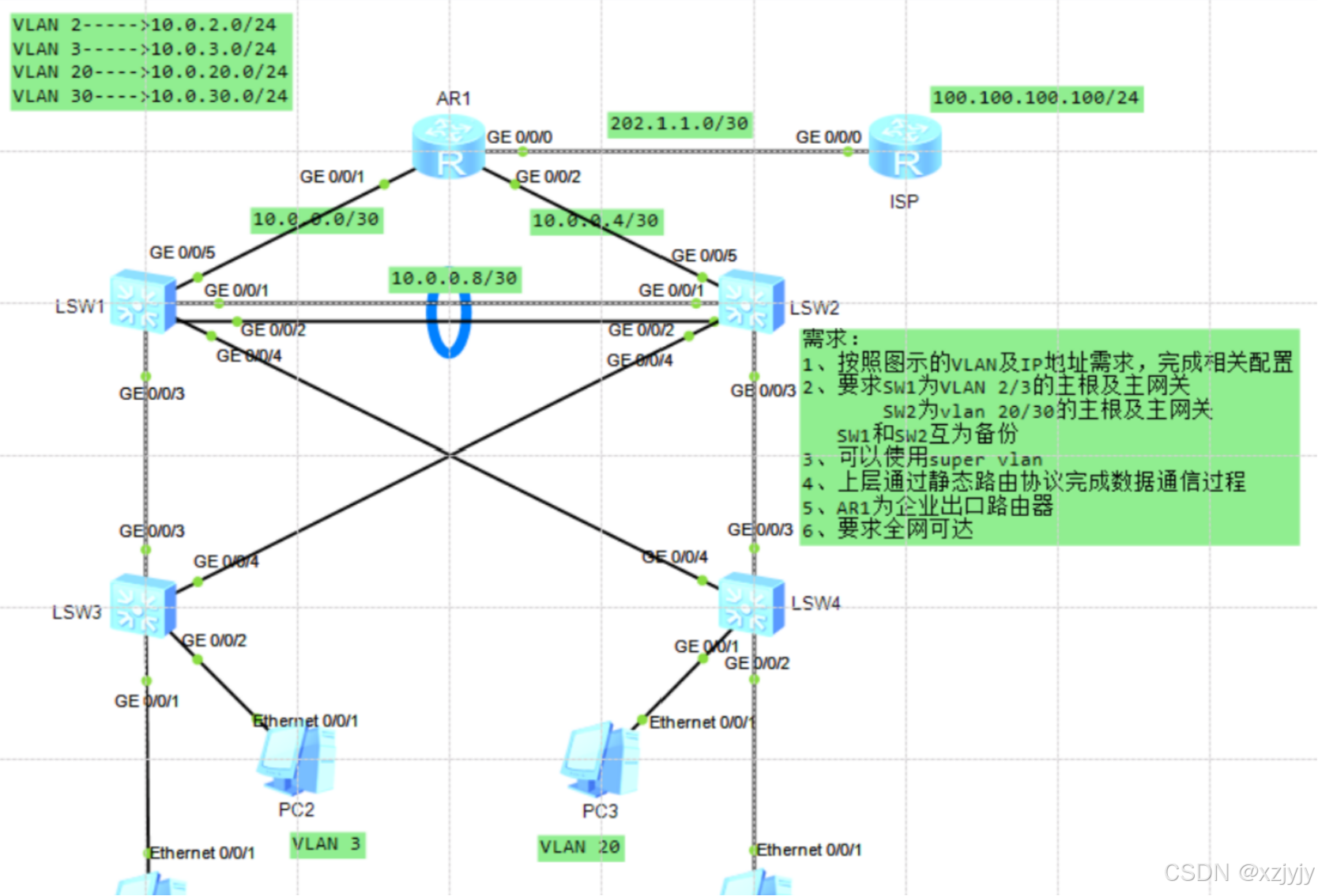

一、实验拓扑图

二、实验要求

1.按照图示的VLAN及IP地址需求，完成相关配置；

2.要求SW1为VLAN 2和VLAN 3的主根和主网关，SW2为VLAN 20和VLAN 30的主根和主网关，SW1和SW2互为备份；

3.可以使用super vlan；

4.上层通过静态路由协议完成数据通信过程；

5.AR1为企业出口路由器；

6.要求全网可达。

三.实验步骤

1.给四台交换机配置VLAN

（1）创建VLAN，放通链路。

sw3

<Huawei>sys
[Huawei]sys sw3

[sw3]vlan batch 2 3 20 30
[sw3]interface GigabitEthernet 0/0/1
[sw3-GigabitEthernet0/0/1]p l a
[sw3-GigabitEthernet0/0/1]p d v 2
[sw3-GigabitEthernet0/0/1]int g0/0/2
[sw3-GigabitEthernet0/0/2]p l a
[sw3-GigabitEthernet0/0/2]p d v 3
[sw3-GigabitEthernet0/0/2]int g0/0/3
[sw3-GigabitEthernet0/0/3]p l t
[sw3-GigabitEthernet0/0/3]p t a v 2 3 20 30
[sw3-GigabitEthernet0/0/3]int g0/0/4
[sw3-GigabitEthernet0/0/4]p l t
[sw3-GigabitEthernet0/0/4]p t a v 2 3 20 30

SW4配置：

<Huawei>sys
[Huawei]sys sw4
[sw4]vlan batch 2 3 20 30
[sw4]int g0/0/1
[sw4-GigabitEthernet0/0/1]p l a
[sw4-GigabitEthernet0/0/1]p d v 20
[sw4-GigabitEthernet0/0/1]int g0/0/2
[sw4-GigabitEthernet0/0/2]p l a
[sw4-GigabitEthernet0/0/2]p d v 30
[sw4-GigabitEthernet0/0/2]int g0/0/3
[sw4-GigabitEthernet0/0/3]p l t
[sw4-GigabitEthernet0/0/3]p t a v 2 3 20 30
[sw4-GigabitEthernet0/0/3]int g0/0/4
[sw4-GigabitEthernet0/0/4]p l t
[sw4-GigabitEthernet0/0/4]p t a v 2 3 20 30

2）其中SW1和SW2的0/0/1和0/0/2接口不能单独放通，会导致有一条链路会阻塞，需要进行链路聚合，将这两条链路逻辑上捆绑成一条链路。（配置要求是链路接口不能有任何配置）。

sw1

<Huawei>sys
[Huawei]sys sw1
[sw1]vlan batch 2 3 20 30
[sw1]interface Eth-Trunk 0
[sw1-Eth-Trunk0]trunkport GigabitEthernet 0/0/1 to 0/0/2 （链路聚合）
[sw1-Eth-Trunk0]p l t
[sw1-Eth-Trunk0]p t a v 2 3 20 30
[sw1-Eth-Trunk0]q
[sw1]int g0/0/3
[sw1-GigabitEthernet0/0/3]p l t
[sw1-GigabitEthernet0/0/3]p t a v 2 3 20 30
[sw1-GigabitEthernet0/0/3]int g0/0/4
[sw1-GigabitEthernet0/0/4]p l t
[sw1-GigabitEthernet0/0/4]p t a v 2 3 20 30

SW2配置：

 <Huawei>sys
[Huawei]sys sw2
[sw2]vlan batch 2 3 20 30
[sw2]interface Eth-Trunk 0
[sw2-Eth-Trunk0]trunkport GigabitEthernet 0/0/1 to 0/0/2 （链路聚合）
[sw2-Eth-Trunk0]p l t
[sw2-Eth-Trunk0]p t a v 2 3 20 30
[sw2-Eth-Trunk0]int g0/0/3
[sw2-GigabitEthernet0/0/3]p l t
[sw2-GigabitEthernet0/0/3]p t a v 2 3 20 30
[sw2-GigabitEthernet0/0/3]int g0/0/4
[sw2-GigabitEthernet0/0/4]p l t
[sw2-GigabitEthernet0/0/4]p t a v 2 3 20 30

2.生成树协议

（1）让四台交换机认知到mstp内容，两条链路互为备份。

①将VLAN 2和VLAN 3归为实例1，构造一棵生成树，使SW1为主根，SW2为备份根；

②将VLAN 20和VLAN 30归为实例2，构造一棵生成树，使SW2为主根，SW1为备份根。

SW1配置：

[sw1]stp enable
[sw1]stp mode mstp
[sw1]stp region-configuration
[sw1-mst-region] region-name aa
[sw1-mst-region] revision-level 100
[sw1-mst-region] instance 1 vlan 2 to 3
[sw1-mst-region] instance 2 vlan 20 30
[sw1-mst-region] active region-configuration

sw2配置

[sw2]stp enable
[sw2]stp mode mstp
[sw2]stp region-configuration
[sw2-mst-region] region-name aa
[sw2-mst-region] revision-level 100
[sw2-mst-region] instance 1 vlan 2 to 3
[sw2-mst-region] instance 2 vlan 20 30
[sw2-mst-region] active region-configuration

sw3配置：

[sw3]stp enable
[sw3]stp mode mstp
[sw3]stp region-configuration
[sw3-mst-region] region-name aa
[sw3-mst-region] revision-level 100
[sw3-mst-region] instance 1 vlan 2 to 3
[sw3-mst-region] instance 2 vlan 20 30
[sw3-mst-region] active region-configuration

sw4配置：

[sw4]stp enable
[sw4]stp mode mstp
[sw4]stp region-configuration
[sw4-mst-region] region-name aa
[sw4-mst-region] revision-level 100
[sw4-mst-region] instance 1 vlan 2 to 3
[sw4-mst-region] instance 2 vlan 20 30
[sw4-mst-region] active region-configuration

（2）让SW1成为实例1的主根，SW2成为实例2的主根。

①SW1：把实例1的优先级改为0，把实例2的优先级改为4096

②SW2：把实例1的优先级改为4096，把实例2的优先级改为0

SW1配置：

[sw1]stp instance 1 root primary
[sw1]stp instance 2 root secondary

SW2配置：

[sw2]stp instance 1 root secondary
[sw2]stp instance 2 root primary

（3）补充：在SW1的0/0/3接口开启根保护功能（防止新增的交换机抢占根角色）。

[sw1-GigabitEthernet0/0/3]stp root-protection

（4）补充：加快收敛机制，在SW3和SW4的0/0/1和0/0/2开启边端口功能（让接口无需参与stp工作，直接进入转发状态）。

SW3配置

[sw3]int g0/0/1
[sw3-GigabitEthernet0/0/1]stp edged-port enable
[sw3-GigabitEthernet0/0/1]int g0/0/2
[sw3-GigabitEthernet0/0/2]stp edged-port enable

SW4配置：

[sw4]int g0/0/1
[sw4-GigabitEthernet0/0/1]stp edged-port enable
[sw4-GigabitEthernet0/0/1]int g0/0/2
[sw4-GigabitEthernet0/0/2]stp edged-port enable

3.在SW1和SW2中配置VRRP

（1）三层接口用Vlanif，SW1成为VLAN 2和VLAN 3的主网关

①要使SW1成为VLAN 2和VLAN 3的主网关，需要调整优先级（默认100）至120；

②在SW1配置抢占延迟VRRP，让LSW1在稳定的时候把SW2的角色抢占过来；

③配置上行链路监控，需要降低优先级，比SW2低。

SW1配置：

[sw1]int Vlanif 2
[sw1-Vlanif2]ip add 10.0.2.1 24
[sw1-Vlanif2]vrrp vrid  1 virtual-ip 10.0.2.254
[sw1-Vlanif2]vrrp vrid 1 priority 120
[sw1-Vlanif2]vrrp vrid 1 preempt-mode timer delay 20
[sw1-Vlanif2]vrrp vrid 1 track interface GigabitEthernet 0/0/5 reduced 30
[sw1-Vlanif2]q
[sw1]int Vlanif 3
[sw1-Vlanif3]ip add 10.0.3.1 24
[sw1-Vlanif3]vrrp vrid 1 virtual-ip 10.0.3.254
[sw1-Vlanif3]vrrp vrid 1 priority 120
[sw1-Vlanif3]vrrp vrid 1 preempt-mode timer delay 20
[sw1-Vlanif3]vrrp vrid 1 track interface GigabitEthernet 0/0/5 reduced 30

（2）SW1成为VLAN 20和VLAN 30的备份网关，无需调整优先级、抢占延迟和上行链路监控。

SW1配置

[sw1]int Vlanif 20
[sw1-Vlanif20]ip add 10.0.20.1 24
[sw1-Vlanif20]vrrp vrid 1 virtual-ip 10.0.20.254
[sw1-Vlanif20]q
[sw1]int Vlanif 30
[sw1-Vlanif30]ip add 10.0.30.1 24
[sw1-Vlanif30]vrrp vrid 1 virtual-ip 10.0.30.254

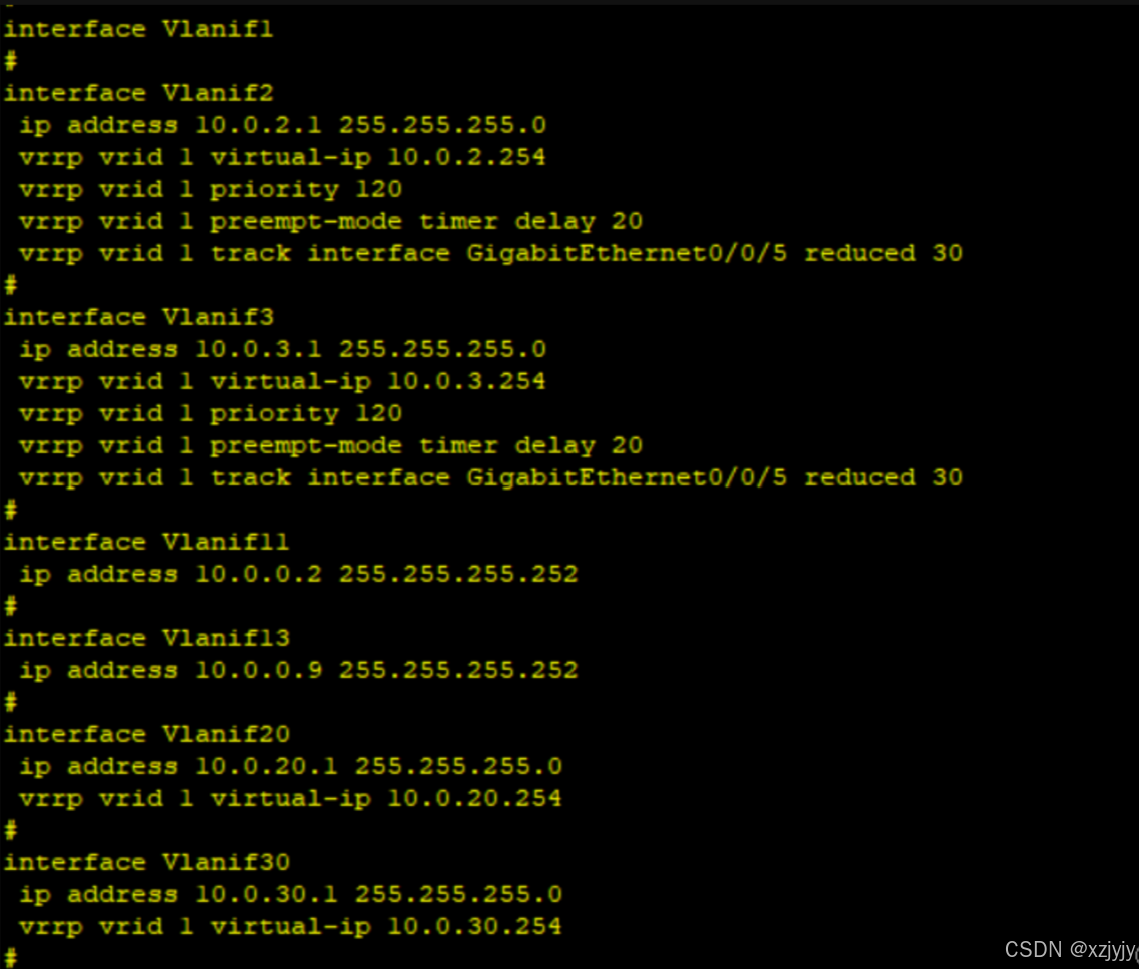

（3）查询SW1 Vlanif当前配置：

（4）SW2中的VRRP配置与SW1相反，SW2是VLAN 2和VLAN 3的备份网关，是VLAN 20和VLAN 30的主网关。

SW2配置：

[sw2]int Vlanif 2
[sw2-Vlanif2]ip ad 10.0.2.2 24
[sw2-Vlanif2]vrrp vrid 1 virtual-ip 10.0.2.254
[sw2-Vlanif2]q
[sw2]int Vlanif 3
[sw2-Vlanif3]ip ad 10.0.3.2 24
[sw2-Vlanif3]vrrp vrid 1 virtual-ip 10.0.3.254
[sw2-Vlanif3]q
[sw2]int Vlanif 20
[sw2-Vlanif20]ip ad 10.0.20.2 24
[sw2-Vlanif20]vrrp vrid 1 virtual-ip 10.0.20.254
[sw2-Vlanif20]vrrp vrid 1 priority 120
[sw2-Vlanif20]vrrp vrid 1 preempt-mode timer delay 20
[sw2-Vlanif20]vrrp vrid 1 track in GigabitEthernet 0/0/5 reduced 30
[sw2-Vlanif20]q
[sw2]int Vlanif 30
[sw2-Vlanif30]ip ad 10.0.30.2 24
[sw2-Vlanif30]vrrp vrid 1 virtual-ip 10.0.30.254
[sw2-Vlanif30]vrrp vrid 1 priority 120
[sw2-Vlanif30]vrrp vrid 1 preempt-mode timer delay 20
[sw2-Vlanif30]vrrp vrid 1 track in GigabitEthernet 0/0/5 reduced 30

（5）查询SW2 Vlanif当前配置：

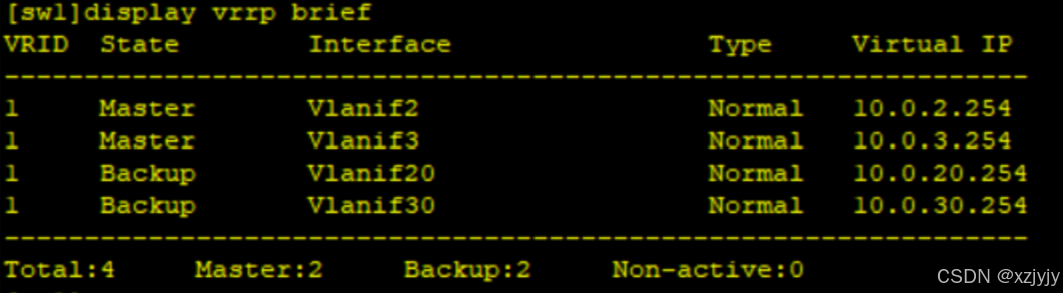

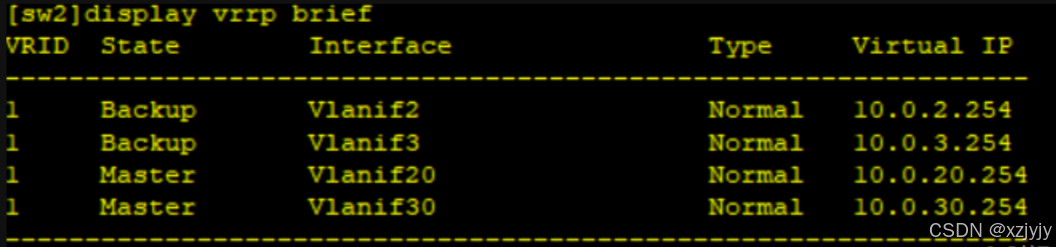

（6）在SW1和SW2中查看VRRP，检验一下。

①在SW1中，Vlanif2和Vlanif3是Master，Vlanif20和Vlanif30是Backup。②在SW2中，Vlanif2和Vlanif3是Backup，Vlanif20和Vlanif30是Master。

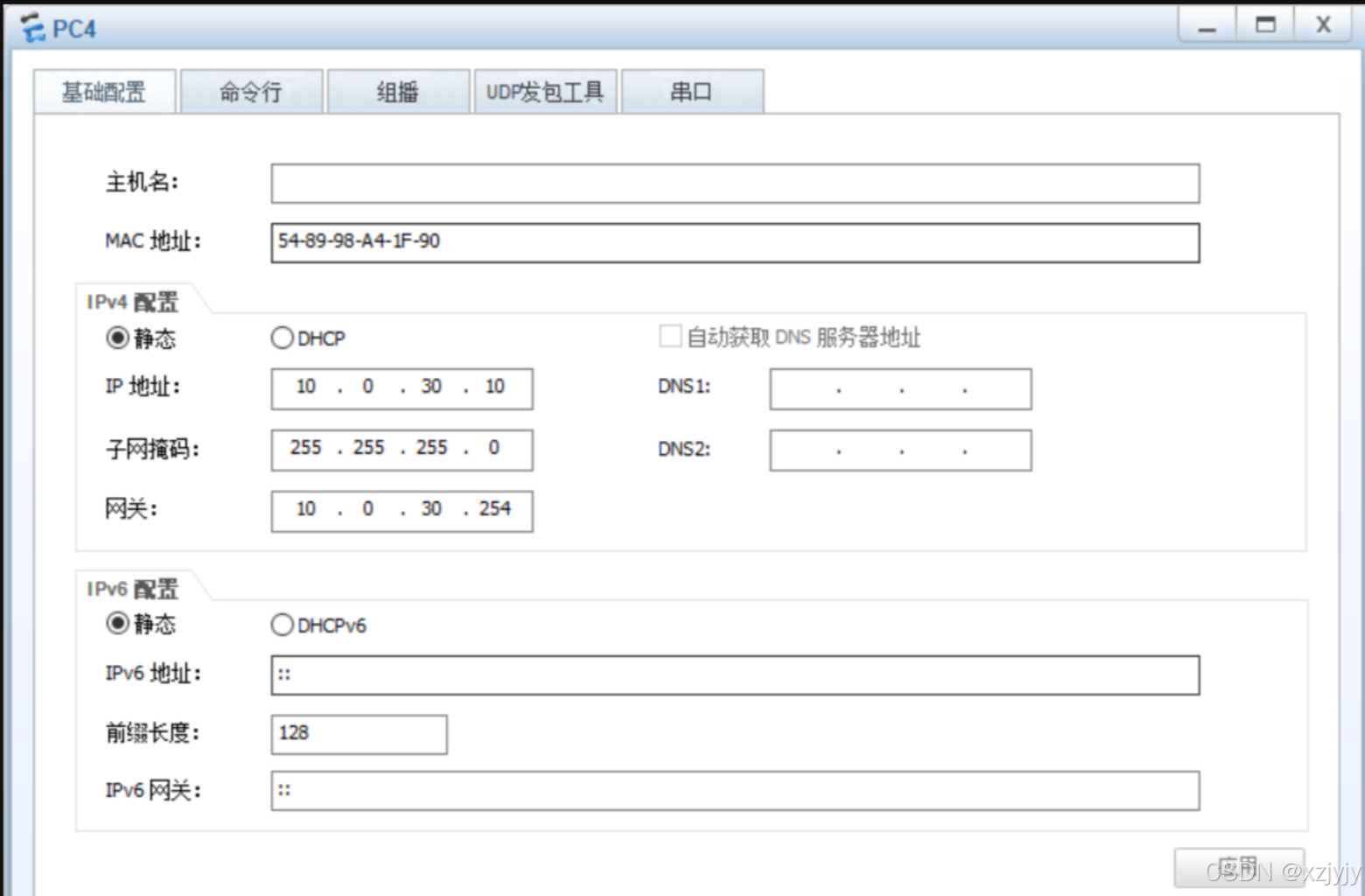

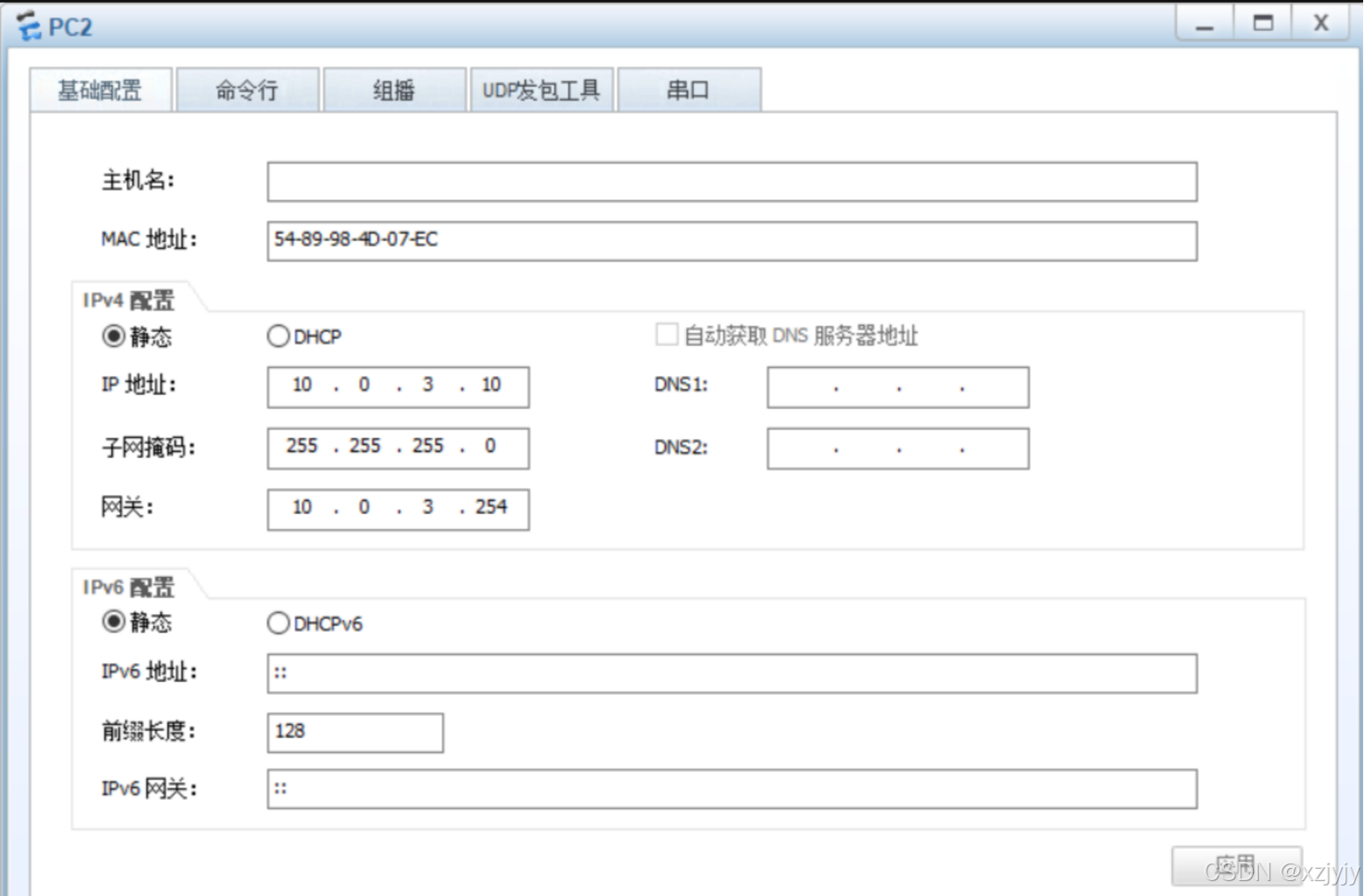

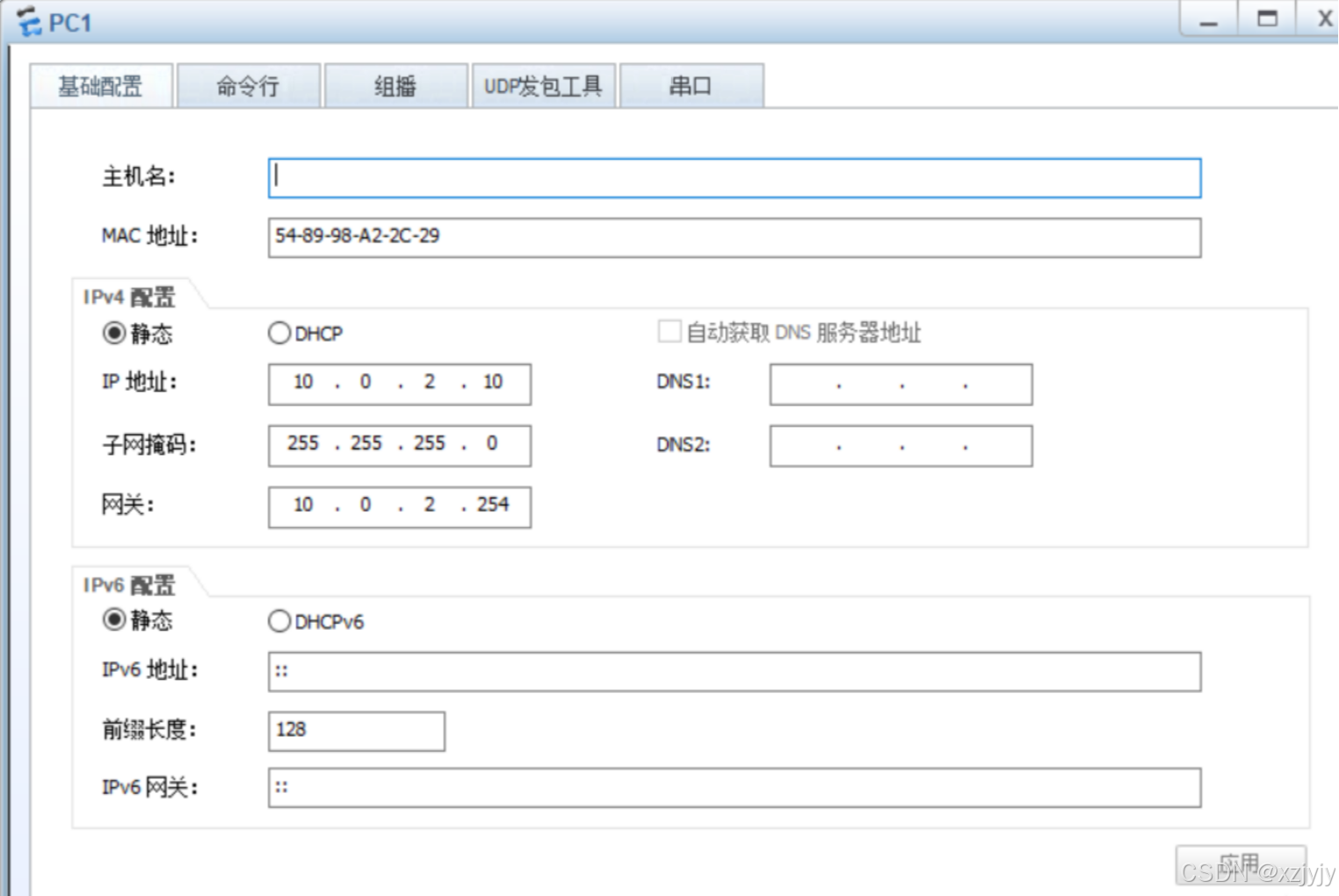

4.用静态IP配置PC的IP地址

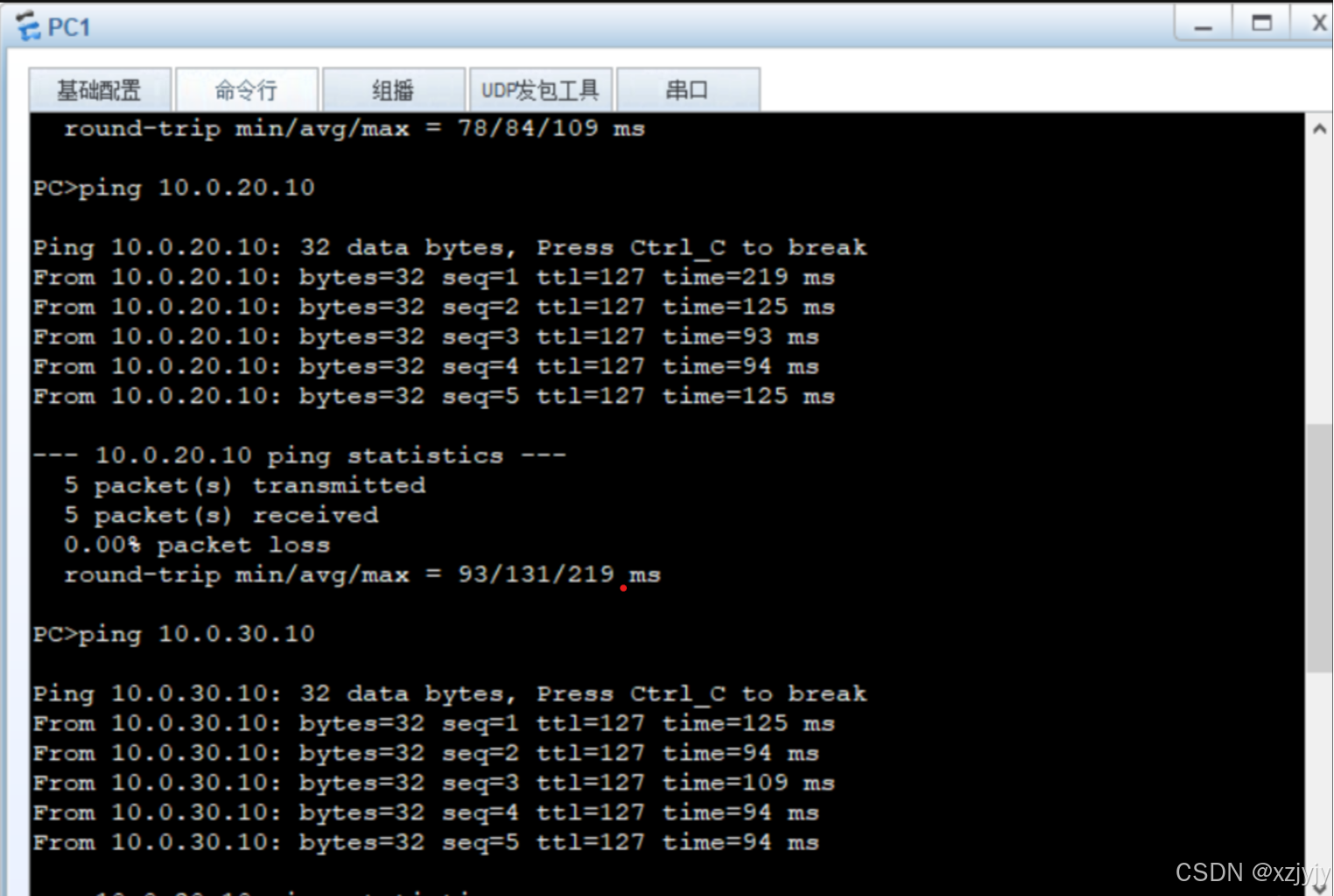

用PC1分别ping PC2、PC3、PC4，检测连通性，此时四个VLAN互通。

5.OSPF动态路由协议

（1）SW1和SW2分别宣告对应的五个接口，AR1宣告两个接口。

SW1配置：

[sw1]ospf 1
[sw1-ospf-1]area  0
[sw1-ospf-1-area-0.0.0.0]network 10.0.2.1 0.0.0.0
[sw1-ospf-1-area-0.0.0.0]network 10.0.3.1 0.0.0.0
[sw1-ospf-1-area-0.0.0.0]network 10.0.0.2 0.0.0.0
[sw1-ospf-1-area-0.0.0.0]network 10.0.20.1 0.0.0.0
[sw1-ospf-1-area-0.0.0.0]network 10.0.30.1 0.0.0.0

SW2配置

[sw2]ospf 1
[sw2-ospf-1]area  0
[sw2-ospf-1-area-0.0.0.0]network 10.0.2.2 0.0.0.0
[sw2-ospf-1-area-0.0.0.0]network 10.0.3.2 0.0.0.0
[sw2-ospf-1-area-0.0.0.0]network 10.0.0.6 0.0.0.0
[sw2-ospf-1-area-0.0.0.0]network 10.0.20.2 0.0.0.0
[sw2-ospf-1-area-0.0.0.0]network 10.0.30.2 0.0.0.0

r1配置

[AR1]ospf 1
[AR1-ospf-1]area 0
[AR1-ospf-1-area-0.0.0.0]network 10.0.0.1 0.0.0.0
[AR1-ospf-1-area-0.0.0.0]network 10.0.0.5 0.0.0.0

2）让四个Vlanif接口成为静默接口（接口不允许发送和接收OSPF报文）。

SW1配置

[sw1-ospf-1]silent-interface Vlanif 2
[sw1-ospf-1]silent-interface Vlanif 3
[sw1-ospf-1]silent-interface Vlanif 20
[sw1-ospf-1]silent-interface Vlanif 30

SW2配置：

[sw2-ospf-1]silent-interface Vlanif 2
[sw2-ospf-1]silent-interface Vlanif 3
[sw2-ospf-1]silent-interface Vlanif 20
[sw2-ospf-1]silent-interface Vlanif 30

3）在SW1和SW2之间的链路配置VLAN，并放通链路、宣告。

SW1配置

[sw1]vlan 13
[sw1-vlan13]q
[sw1]int Eth-Trunk 0
[sw1-Eth-Trunk0]p t a v 13
[sw1]int Vlanif 13
[sw1-Vlanif13]ip add 10.0.0.9 30
[sw1-Vlanif13]q
[sw1]ospf 1
[sw1-ospf-1]area 0
[sw1-ospf-1-area-0.0.0.0]network 10.0.0.9 0.0.0.0

SW2配置：

[sw2]vlan 13
[sw2-vlan13]q
[sw2]int Eth-Trunk 0
[sw2-Eth-Trunk0]p t a v 13
[sw2-Eth-Trunk0]q
[sw2]interface Vlanif 13
[sw2-Vlanif13]ip address 10.0.0.10 30
[sw2-Vlanif13]q
[sw2]ospf 1
[sw2-ospf-1]area 0
[sw2-ospf-1-area-0.0.0.0]network 10.0.0.10 0.0.0.0

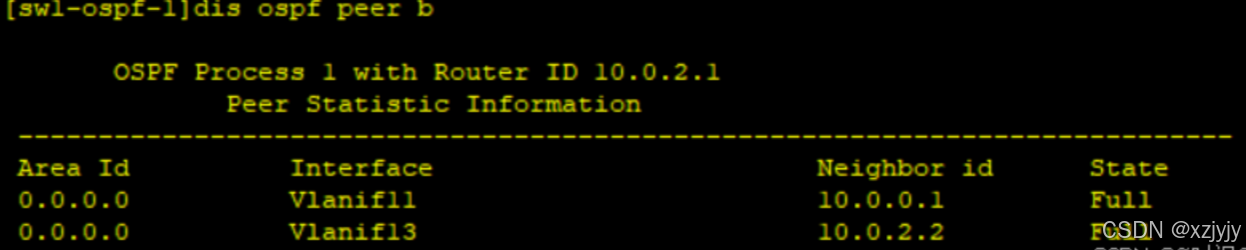

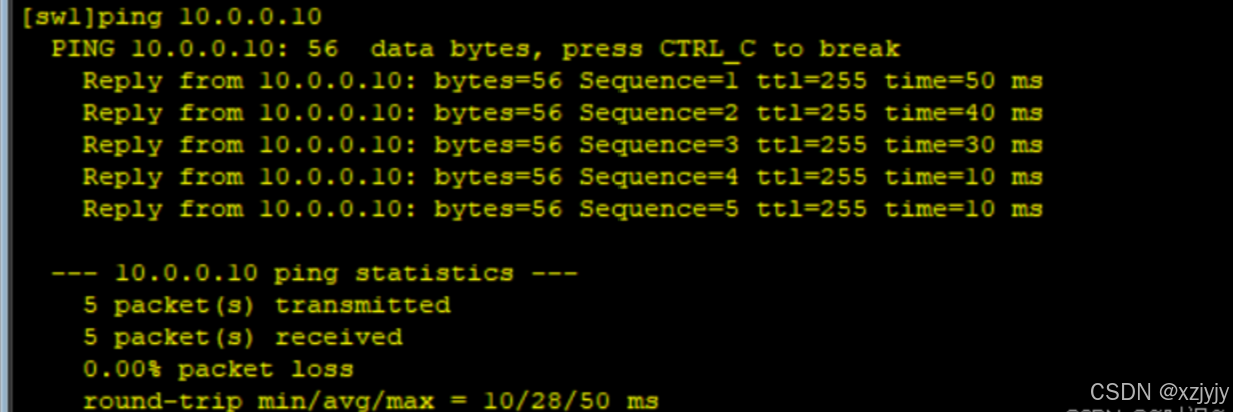

4）查看ospf表，并让SW1 ping SW2的Vlanif接口，检测连通性。

6.三层配置

SW1和SW2与AR1互联，配置VLAN和接口IP地址（互联接口在交换机上称为互联VLAN）。

SW1配置：

[sw1]vlan 11
[sw1-vlan11]int g0/0/5
[sw1-GigabitEthernet0/0/5]port link-type access
[sw1-GigabitEthernet0/0/5]port default vlan 11
[sw1-GigabitEthernet0/0/5]q
[sw1]int Vlanif 11
[sw1-Vlanif11]ip add 10.0.0.2 30

SW2配置：

[sw2]vlan 12
[sw2-vlan12]int g0/0/5
[sw2-GigabitEthernet0/0/5]port link-type access
[sw2-GigabitEthernet0/0/5]port default vlan 12
[sw2-GigabitEthernet0/0/5]q
[sw2]int Vlanif 12
[sw2-Vlanif12]ip ad 10.0.0.6 30

r1配置：

[Huawei]sys r1
[r1]int g 0/0/1
[r1-GigabitEthernet0/0/1]ip address 10.0.0.1 30
[r1-GigabitEthernet0/0/1]int g 0/0/2
[r1-GigabitEthernet0/0/2]ip address 10.0.0.5 30

7.PC连通外网

（1）先给AR1和ISP之间的链路接口和ISP的环回接口配置IP地址。

r1配置：

[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]ip ad 202.1.1.1 30
[r1]ip route-static 0.0.0.0 0 202.1.1.2
[r1-ospf-1]default-route-advertise
[r1]ospf 1
[r1-ospf-1]default-route-advertise

ISP配置：

<Huawei>sys
[Huawei]sys isp
[isp]int g 0/0/0
[isp-GigabitEthernet0/0/0]ip address 202.1.1.2 30
[isp]int LoopBack 0
[isp-LoopBack0]ip address 100.100.100.100 24

（2）AR1既作为核心层，又作为边界设备，需要写一条缺省路由指向运营商，保证成功访问外网，并配置NAT，使企业内网（私网）和运营商（公网）连通。

r1配置

[r1]acl 2000
[r1-acl-basic-2000]rule permit source 10.0.0.0 0.0.255.255
[r1-acl-basic-2000]q
[r1]int g 0/0/0
[r1-GigabitEthernet0/0/0]nat outbound 2000

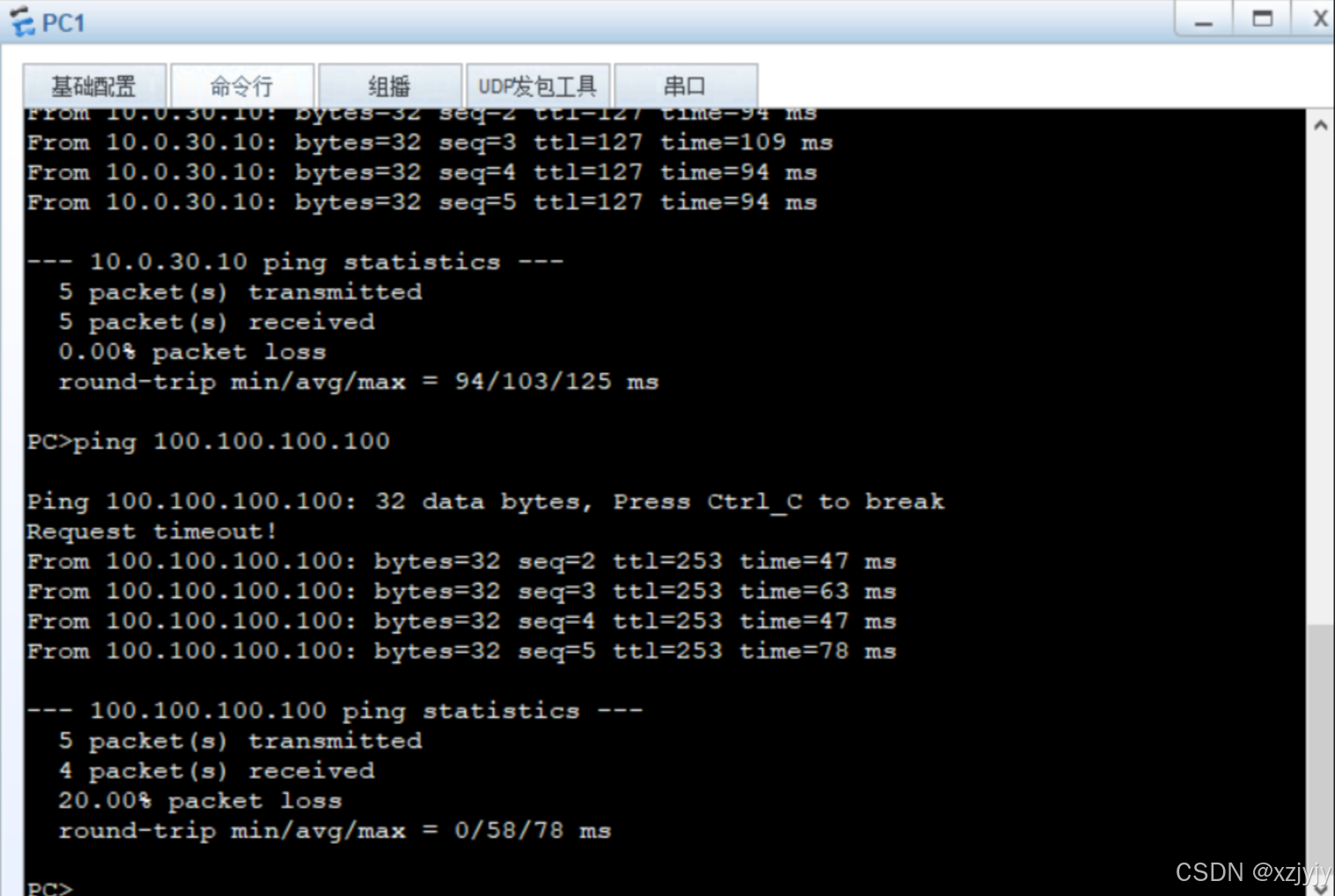

（3）检测连通性，实现全网可达。
