这篇博客介绍了如何使用单片机与DS1302时钟进行通信，包括写入地址/命令字节和数据的步骤。详细阐述了时序过程，强调了在高速单片机与DS1302同步时钟信号匹配的重要性，以及解决位移运算错误的方法。同时，提供了串口调试代码，以便于检查单片机的串口发送功能，并给出了完整的读取时间代码，包括可能遇到的问题及解决方案。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

他们读取和写入的桥梁是连接在一起的IO引脚，在通过定义一个字节的缓存空间把数据放入缓存空间中

从第0位（最低位）开始读取

注意：SCLK的低位一般是放置数据的

一、先大致写出一个框架

#include <reg51.h>

sbit SCLK=P0^0;
sbit CE  =P0^1;
sbit IO  =P0^2;

//向DS1302内部寄存器addr（地址）写入一个value（值）
void ds1302_write_reg(unsigned char addr,unsigned char value)
{
 //第一部分：时序起始

 //第二部分：写入第一字节,先给前八位地址

 //第三部分：写入第二字节，再给后八位数据

 //第四部分：时序结束
}

为啥要写两次字节？

因为在DS1302中写入数据，需要先写入地址/命令，然后才能写数据

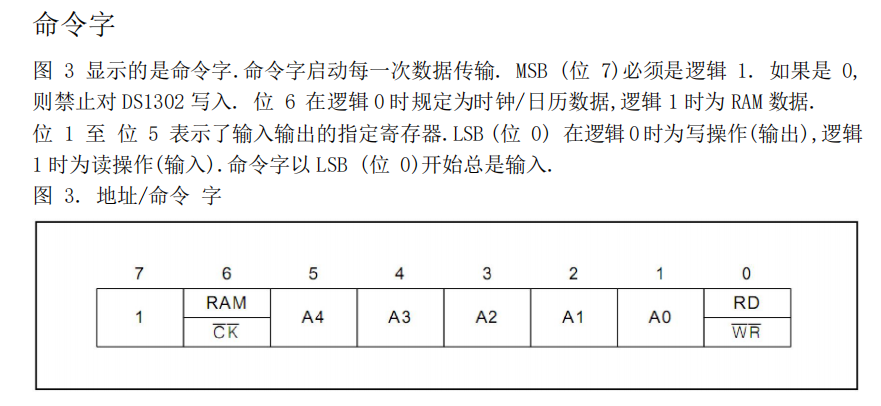

对于1302的操作分两部分，一部分是控制字，也就是地址及命令字节，另一部分是数据。

例：

二、添加单片机写入和DS1302读取的内容

开始的时候SCLK（时钟信号）和CE（RST（复位功能））都为低电平0

CE设置高电平开始写入数据

写入第一个字节，单片机把addr的最低bit位发出（写入）去给IO引脚，在DS1302的SCLK（同步时钟）产生一个上升沿时，读取IO引脚的bit位

把addr右移一位，丢掉bit0的数据，把bit1的数据移动到bit0，为下次循环取最低位的值做准备

循环8次，单片机向DS1302发出8个位（1字节）结束循环

写入第二个字节的时候同理

时序结束

#include <reg51.h>

sbit SCLK=P0^0;
sbit CE  =P0^1;
sbit IO  =P0^2;



//向DS1302内部寄存器addr（地址）写入一个value（值）
void ds1302_write_reg(unsigned char addr,unsigned char value)
{
 unsigned char i=0;
 unsigned char dat=0;
 //第一部分：时序起始
  SCLK= 0;
  CE  = 0;     //RST为低电平读写操作无效
  CE  = 1;     //RST为高电平开始读写
               //SCLK为低时，RST由低变高，意味着一个大周期的开始

 //第二部分：写入第1字节，addr，先给前八位地址
  for(i=0;i<8;i++)
 {
  dat  = addr & 0x01;  //SPI从最低bit位开始传输
  IO   = dat;          //把要发送的数据丢到IO引脚上准备好
  SCLK = 1;            //制造一个上升沿，让DS1302把IO上的数值读走
                       //读走之后一个小周期就完啦
  SCLK = 0;            //把SCLK拉低为下一个小周期做准备
  addr>>=1;            //把addr右移一位，丢掉bit0的数据，把bit1的数据移动到bit0，为下次循环取最低位的值做准备
 }

 //第三部分：写入第2字节，value，再给后八位数据
  for(i=0;i<8;i++)
 {
  dat  = value & 0x01;   //SPI从最低bit位开始传输
  IO   = dat;            //把要发送的数据丢到IO引脚上准备好
  SCLK = 1;              //制造一个上升沿，让DS1302把IO上的数值读走
                         //读走之后一个小周期就完啦
  SCLK = 0;              //把SCLK拉低为下一个小周期做准备
  value= value >> 1;    //把value右移一位，丢掉bit0的数据，把bit1的数据移动到bit0，为下次循环取最低位的值做准备
 }

 //第四部分：时序结束
 SCLK= 0;
 CE  = 0;              //结束一个大周期

}

二、因为单片机的时钟频率比DS1302快很多，所以要在在每个时钟信号后加delay这种延时代码，拉慢单片机的时钟频率，让单片机和DS1302尽量同频率，不加延时的话DS1302很难捕捉到单片机的时钟信号，所以，以下代码添加了一个延时函数

#include <reg51.h>

sbit SCLK=P0^0;
sbit CE  =P0^1;
sbit IO  =P0^2;

//函数声明
void delay(void);//延时三个时钟周期

//向DS1302内部寄存器addr（地址）写入一个value（值）
void ds1302_write_reg(unsigned char addr,unsigned char value)
{
 unsigned char i=0;
 unsigned char dat=0;
 //第一部分：时序起始
  SCLK= 0;
  delay();
  CE  = 0;     //RST为低电平读写操作无效
  delay();
  CE  = 1;   //RST为高电平开始读写
  delay();     //SCLK为低时，RST由低变高，意味着一个大周期的开始

 //第二部分：写入第1字节，addr，先给前八位地址
  for(i=0;i<8;i++)
 {
  dat  = addr & 0x01;  //SPI从最低bit位开始传输
  IO   = dat;           //把要发送的数据丢到IO引脚上准备好
  SCLK = 1;               //制造一个上升沿，让DS1302把IO上的数值读走
                         //读走之后一个小周期就完啦
  delay();
  SCLK = 0;               //把SCLK拉低为下一个小周期做准备
  delay();
  addr>>=1;               //把addr右移一位，丢掉bit0的数据，把bit1的数据移动到bit0，为下次循环取最低位的值做准备
 }

 //第三部分：写入第2字节，value&#
