51蓝桥杯之DS18B20

原创 已于 2024-04-10 12:07:20 修改 · 393 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#51单片机

于 2024-04-10 11:59:35 首次发布

DS18B20

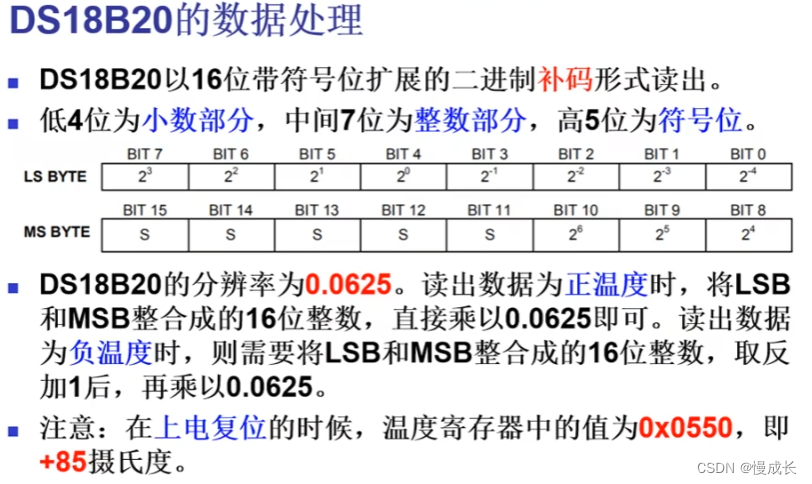

基础知识

在这里插入图片描述
在这里插入图片描述

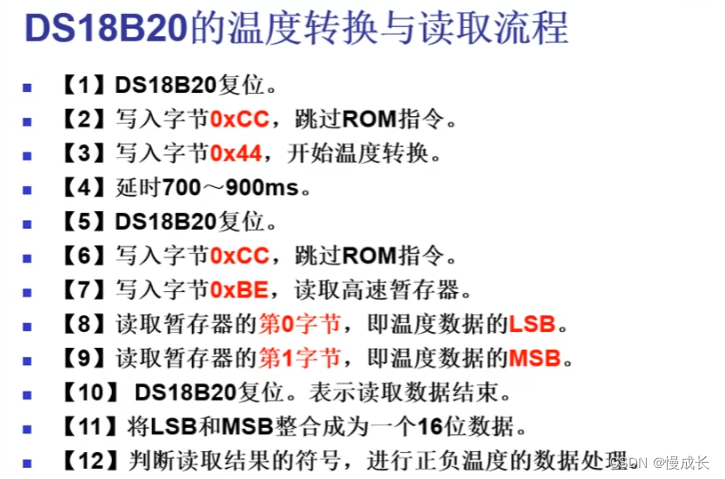

代码流程实现

在这里插入图片描述

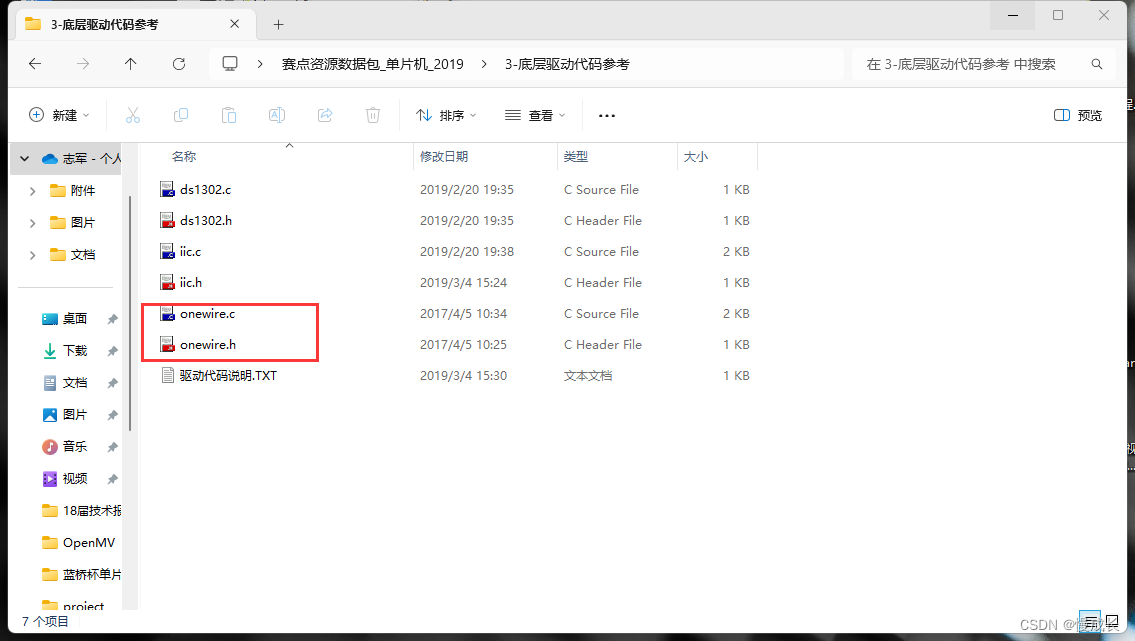

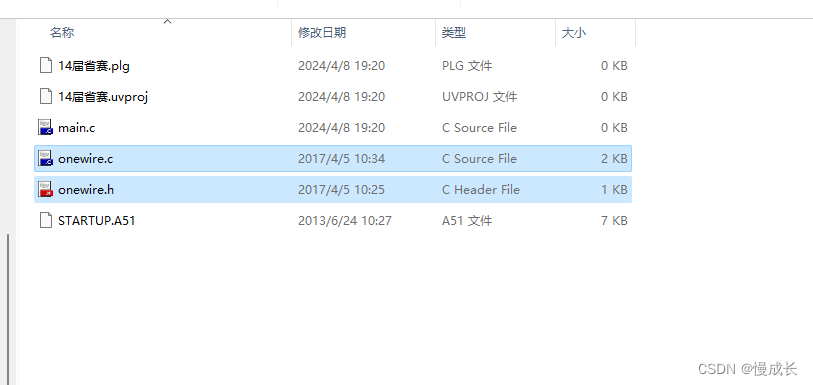

将官方提供例程文件添加到工程中
在这里插入图片描述
在这里插入图片描述

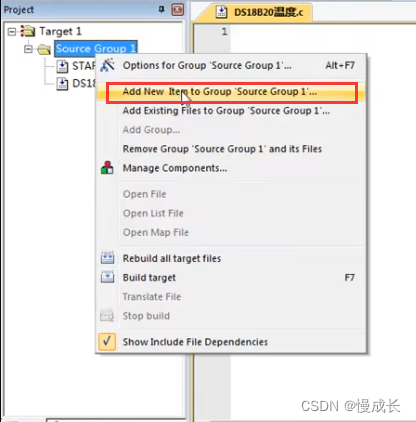

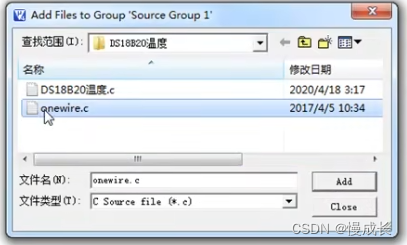

添加onewire.c文件到keil4里面
在这里插入图片描述
在这里插入图片描述

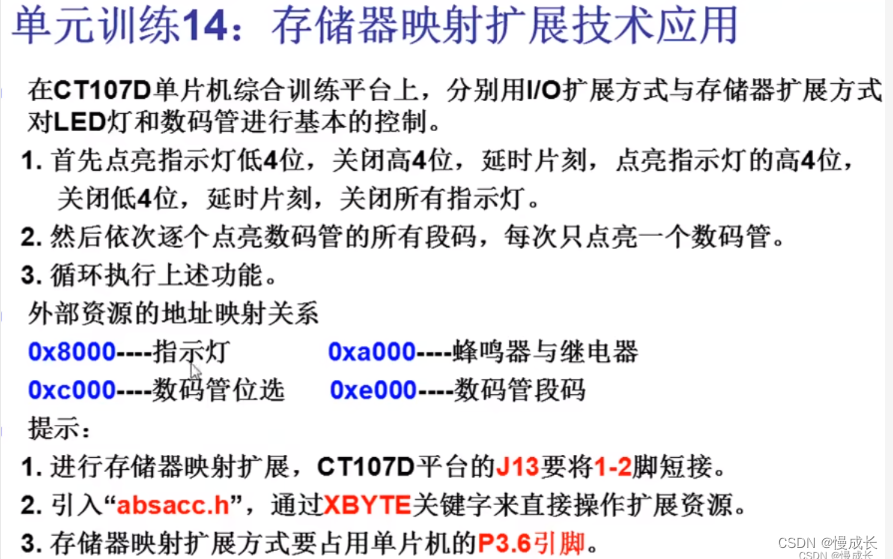

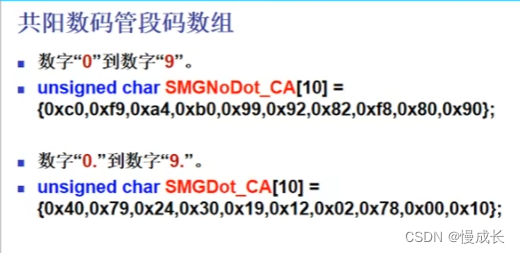

一些代码补充知识

在这里插入图片描述

代码

#include "reg52.h"
#include "onewire.h"
#include "absacc.h"
unsigned char num[10]={

   0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90}; //0-9
unsigned char num2[10]={

   0x40,0x79,0x24,0x30,0x19
