基于 STM32+4G模块+微信小程序的环境监测系统的设计

m0_73761362

已于 2023-12-05 20:39:58 修改

阅读量2.8k

点赞数 10

文章标签： stm32 单片机物联网

于 2023-12-05 20:34:33 首次发布

本文链接：https://blog.youkuaiyun.com/m0_73761362/article/details/134813426

版权

最近在做毕业设计，接触到了许多之前没碰过的，在这里写一写，希望能帮上有需要的同学

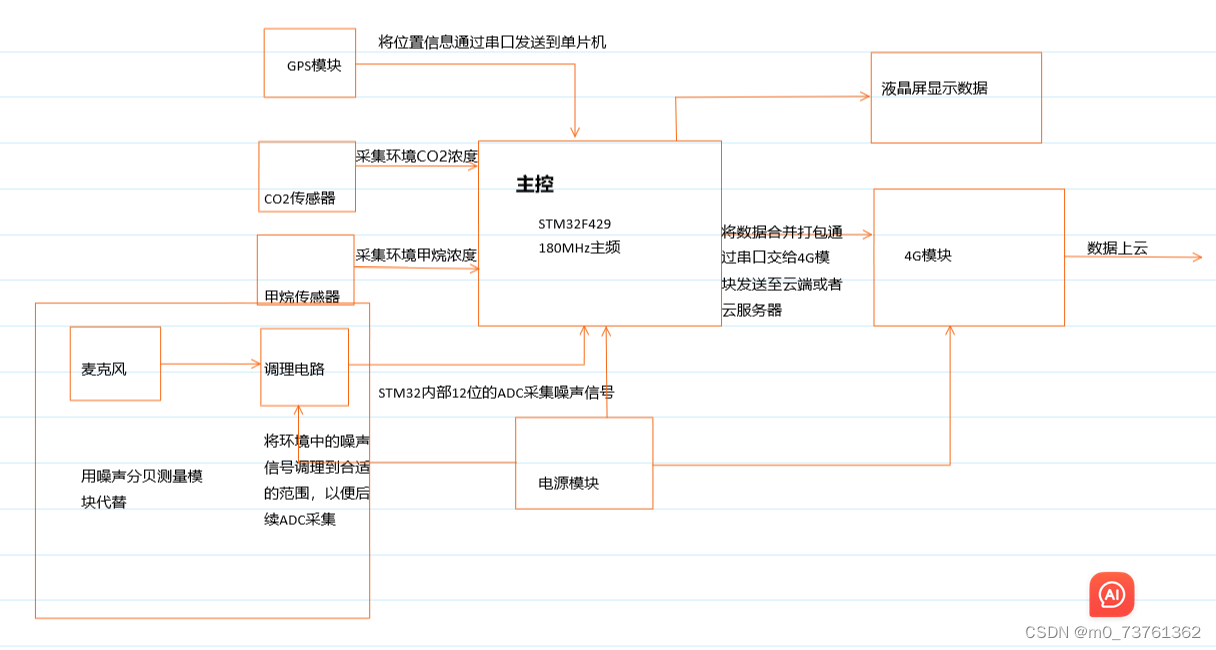

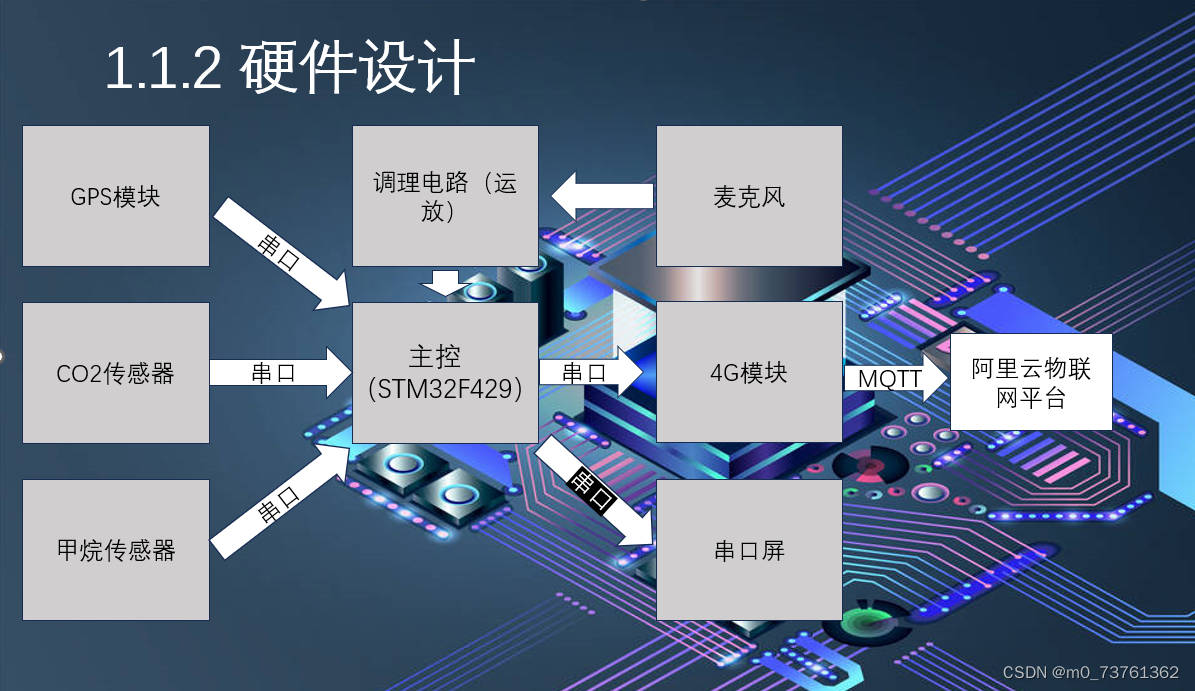

大家能明显看到，我基本都在用串口读取数据或者发，没用别的，主要是方便，本设计一共用了四个串口，上面这张图片不止四个，是因为CO2甲醛都是一个传感器，硬件上大概就是这样，我这里又省了电源部分，在我后面调试好代码后挖了一个坑，记住这里的坑。

在这里先给大家看看我调试时用的模块和板子

整体样子

后续是模块化和立体化设计

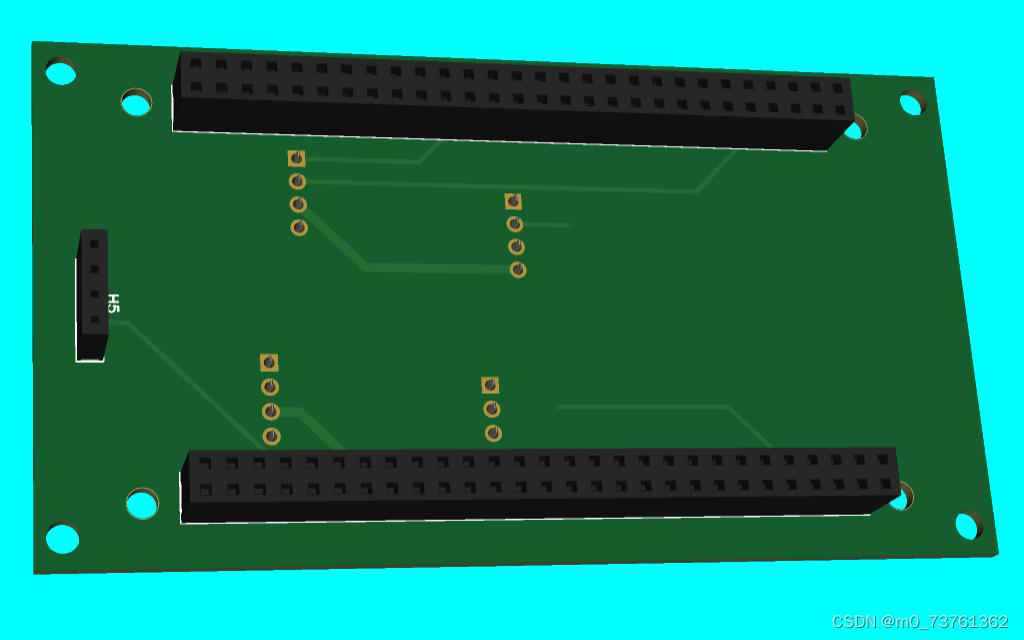

底板

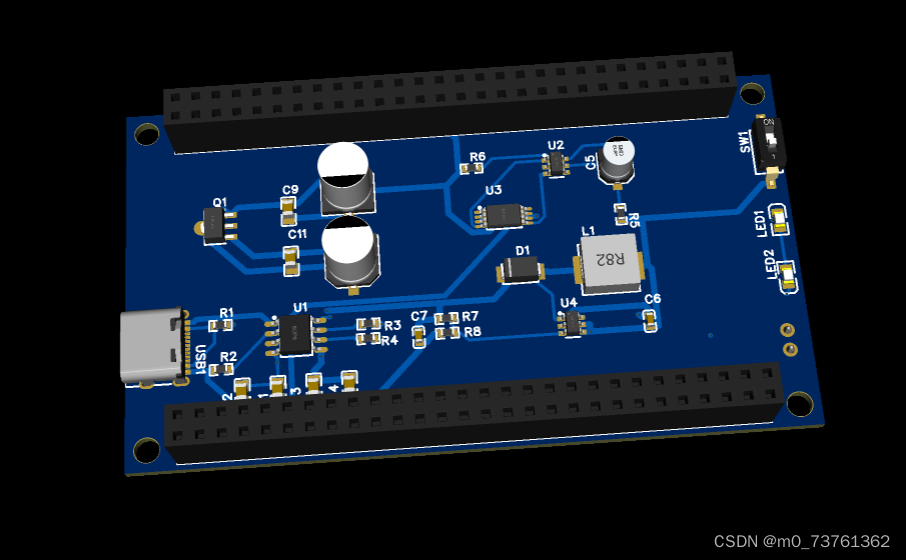

电源底板

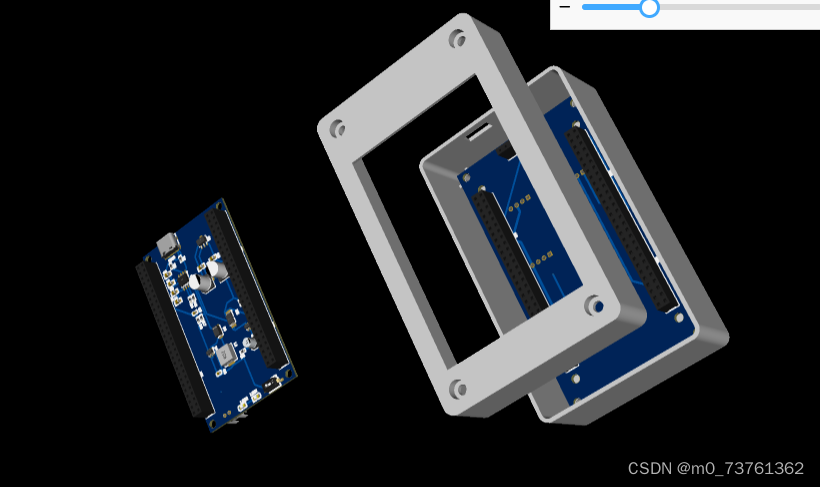

底板加外壳

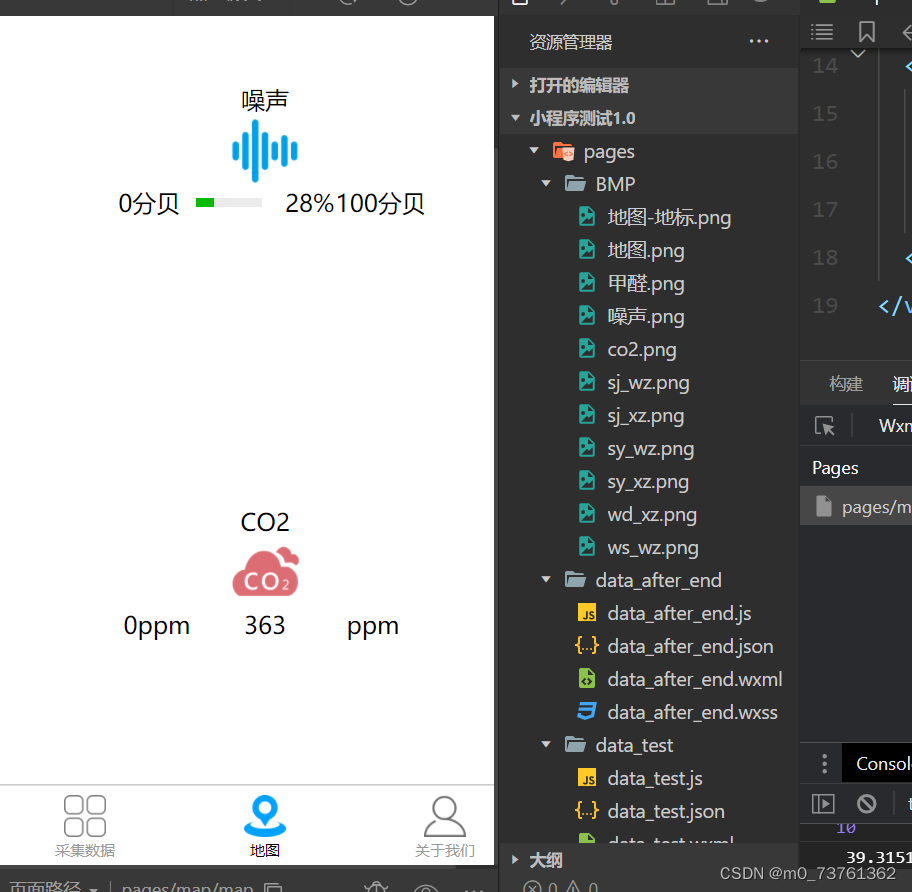

软件设计：

方案一：freeRTOS实时操作系统挂载任务

任务一：从CO2检测传感器获取当前环境CO2浓度

任务二：从甲烷检测传感器获取当前环境甲烷浓度

任务三：通过ADC采集，从调理电路获取麦克风信号，获取噪声信号值

任务四：从北斗模块串口获取北斗模块数据，解析数据

任务五：将数据处理显示

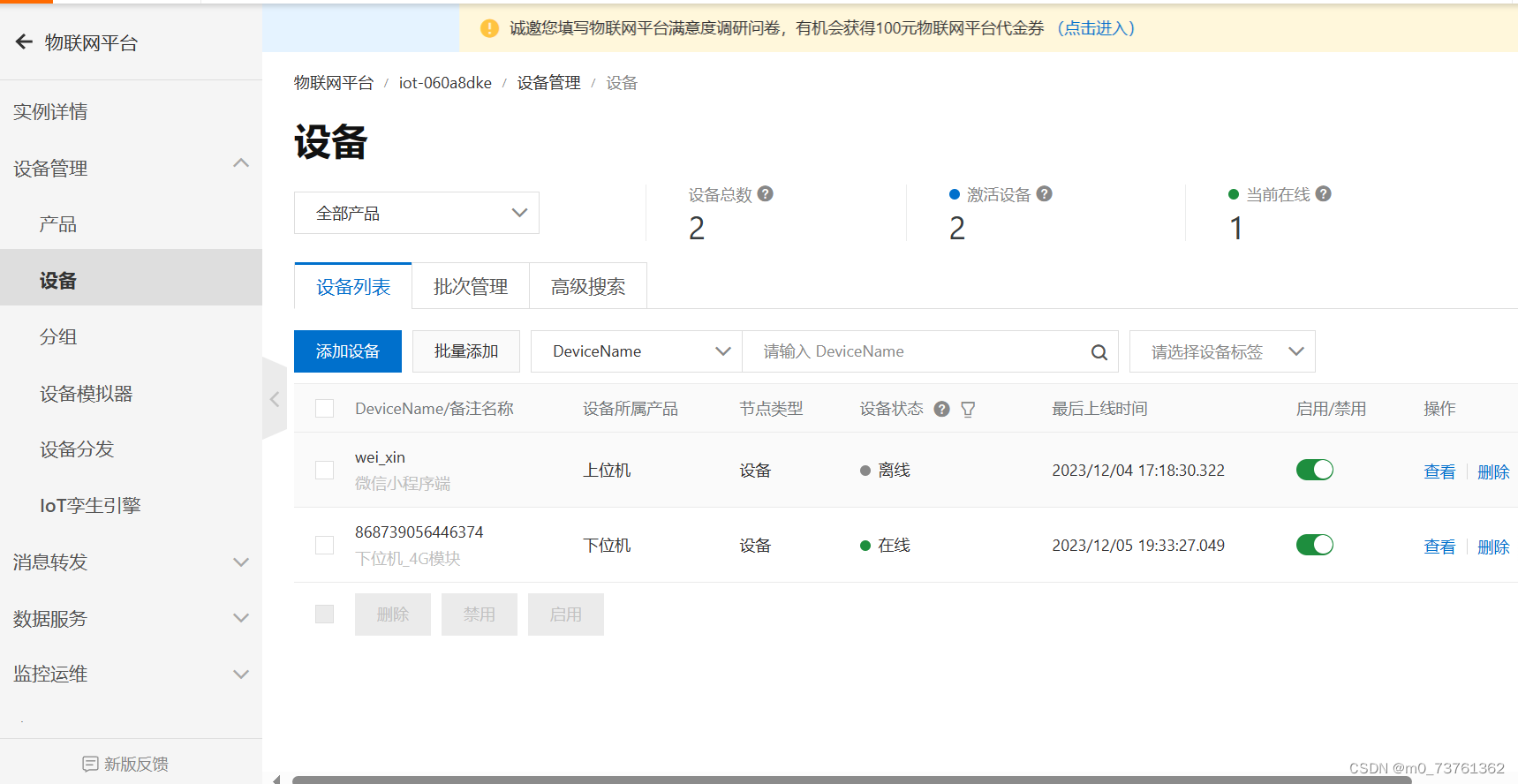

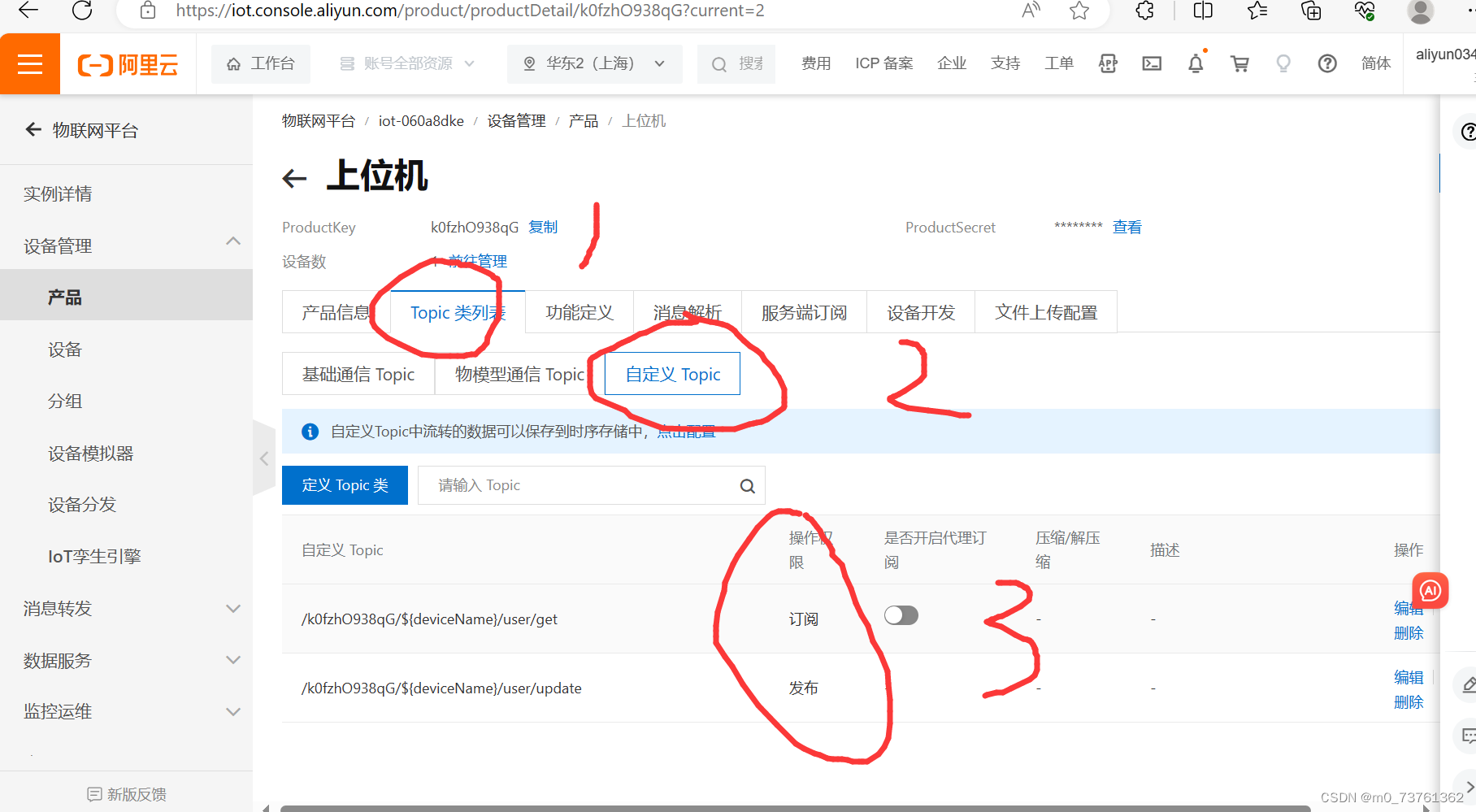

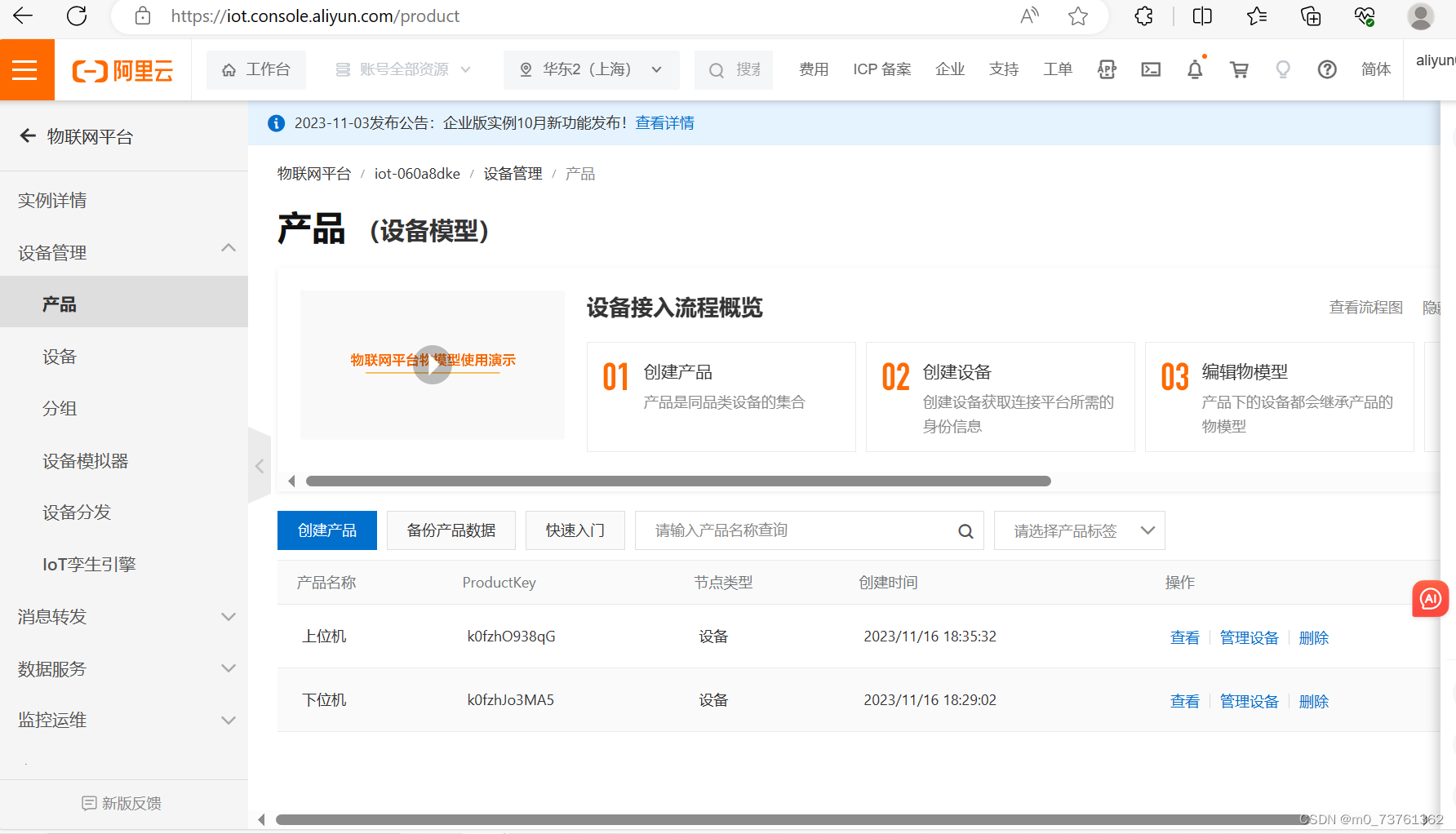

任务六：将合并的数据通过串口交付给4G模块上传云端

方案二：裸机前后台系统

后台：空着。

前台：中断里面不断的获取各种传感器的数据，并解析整合发送出去。

中断里面的代码；重定向了一下串口1和4，串口1是用来发数据给4G模块，串口4用发数据给串口屏，

重定向函数

int fputc(int c,FILE *f)
{
    uint8_t ch;  //定义一个无符号8位整型变量ch 并将字符C赋值给它
    ch = c;
    if(uart_xuanz==1){
    HAL_UART_Transmit(&huart1,&ch,1,1000);
    }
    if(uart_xuanz==2){
    HAL_UART_Transmit(&huart4,&ch,1,1000);
    }
    // 调用HAL库的串口发送函数，将ch发送到USART1串口，等待时间为1000ms
    return c;
}

串口中断

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
//回调接受函数，   第一个参数是串口的地址，第二个是接受的字符地址，第三个是接受的长度
    HAL_UART_Receive_IT(&huart2,Rarr,73);
    HAL_UART_Receive_IT(&huart3,CO2,9);
//    把收到的发送给串口，也就是电脑显示
//  Usart_sendString((uint8_t*)Rarr);
//    Usart_sendString((uint8_t*)CO2);
    gps_shuju();
    qiti_shuju();
      adc_z=getADC(&hadc1);
      uart_xuanz=2;
      printf("$%9.5f$%10.5f$%3.0f$%4.3f$%d$",wd_double/100,jd_double/100,qt_2,qt_1,(int)adc_z);
      uart_xuanz=1;
      printf("x0.val=%d\xff\xff\xff",jd_int);
      printf("x1.val=%d\xff\xff\xff",wd_int);
      printf("x3.val=%d\xff\xff\xff",qt_1_int);
      printf("n0.val=%d\xff\xff\xff",qt_2_int);
      printf("n4.val=%d\xff\xff\xff",(int)adc_z);


}

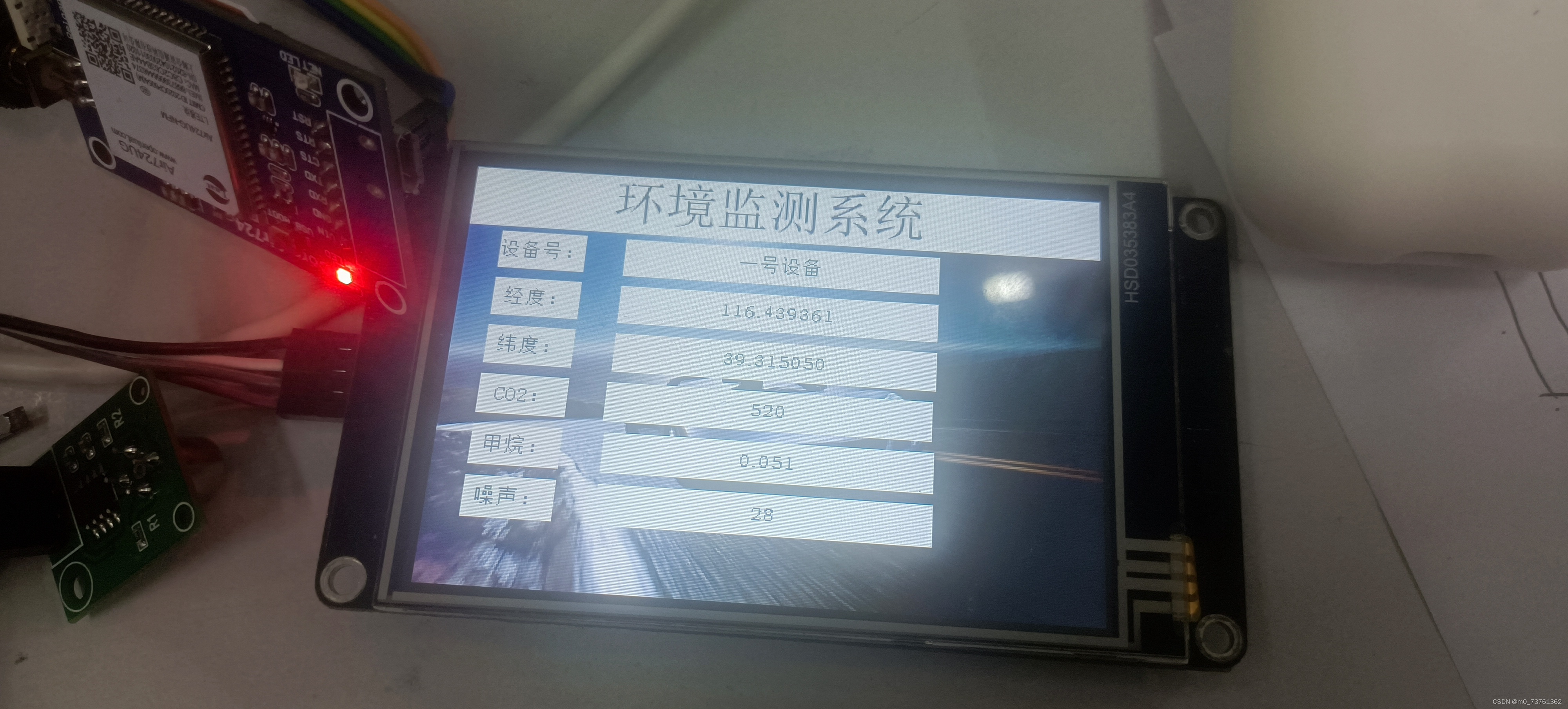

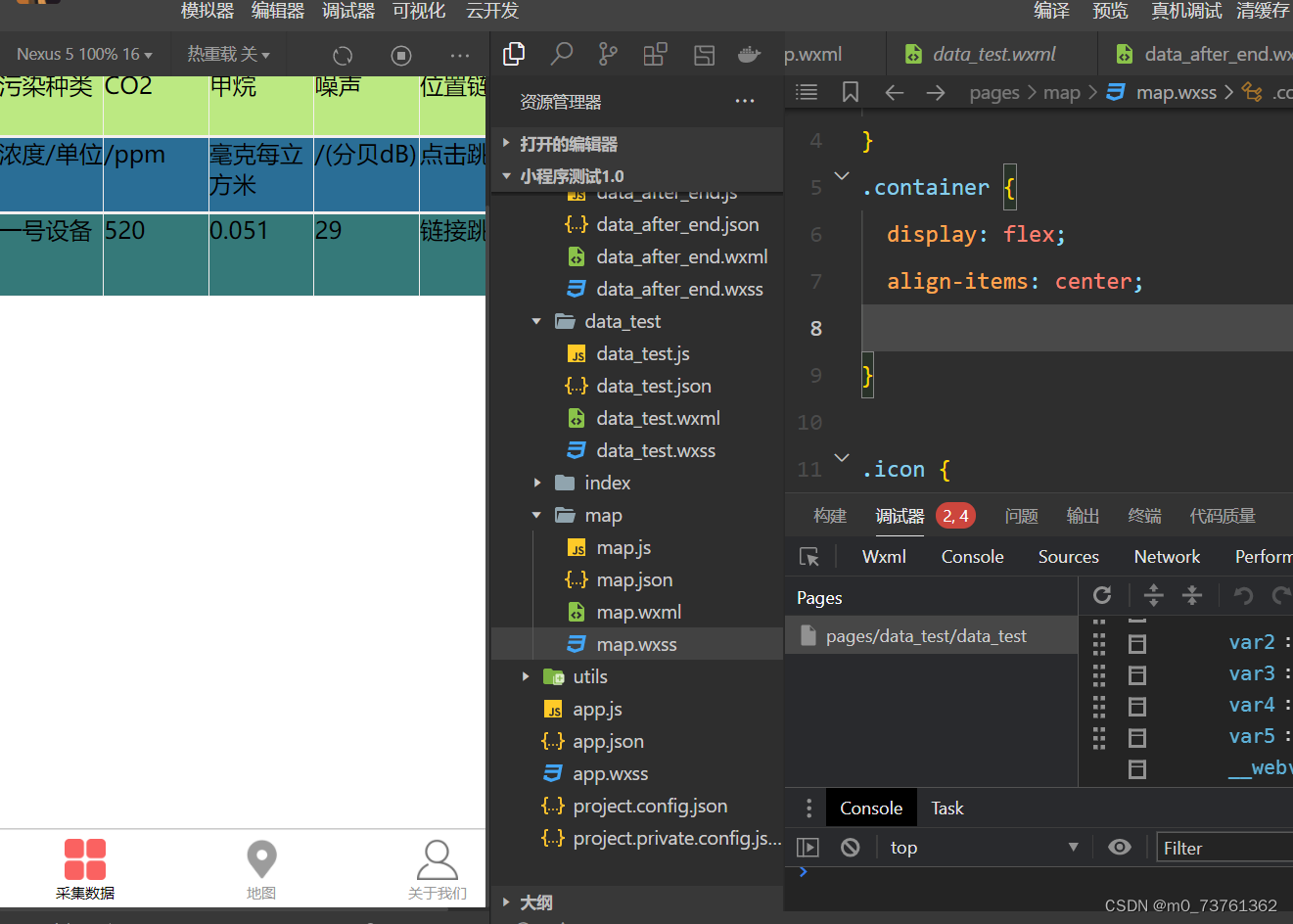

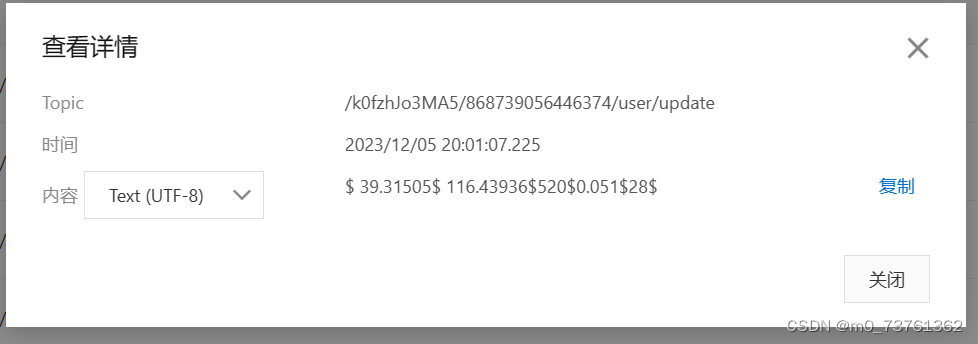

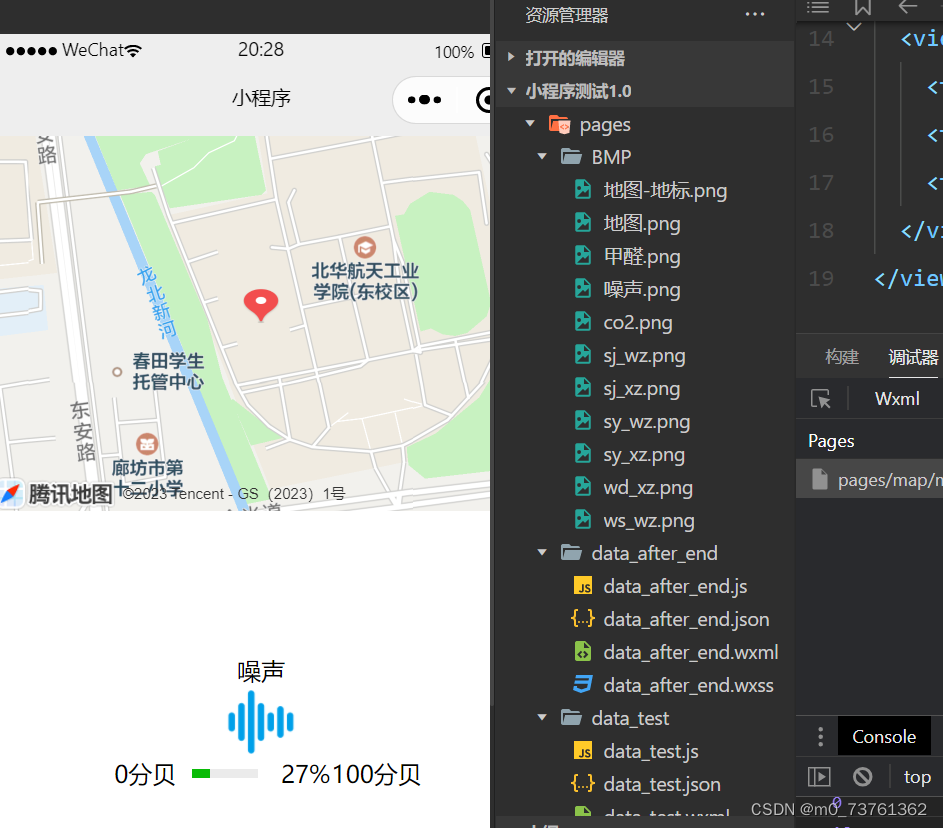

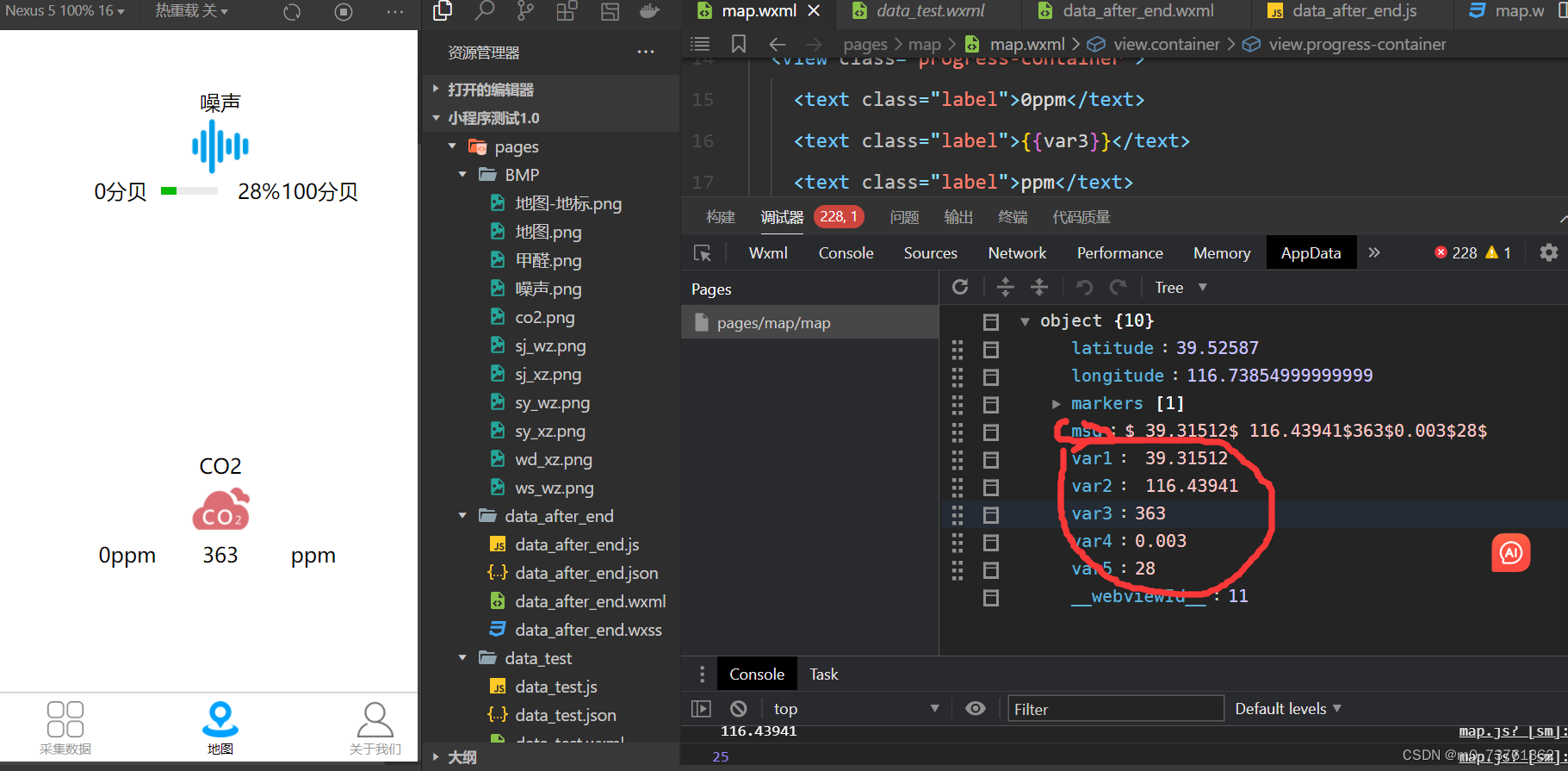

下位机展示
