STM32单片机入门例程（1.GPIO端口硬件结构）

---

前言

本学期上单片机的时候32就只是笼统的学了一下，基本是在吃51的老底，今天写实验报告的时候就发现有很多地方学的并不扎实，本文作为我的查缺补漏和巩固复习同时，也希望为大家带来一定的帮助。

我现在用的是STM32F103ZE,在这里我就以这款开发板为大家介绍了。

提示：以下是本篇文章正文内容，下面案例可供参考

一、STM32F10x芯片命名规则

在STM32F10x芯片当中：
前五位是产品系列，STM32代表基于ARM的32位微处理器；
第六位是产品类型，F代表通用类型；
第七位到第九位是产品的子系列，共有101系列（基本型），102（USB基本型），103（增强型），105系列/107系列（互联型）等五种系列、四种类型；
第十位是芯片的引脚数，共有T（36个），C（48个），R（64个），V（100个），Z（144个）等五种；
第十一位是芯片的闪存容量，共有4（16K），6（32K），8（64K），B（128K），C（256K），D（384K），E（512K）等七种；
第十二位是芯片的封装型式，共有H（BGA），T（LQFP），U（VFQFPN），Y（WLCSP64）等四种形式；
第十三位是芯片的工作温度范围，分为商业级（以6表示，温度范围：以6表示，温度范围：-40 ~ 85℃）和工业级（以7表示，温度范围：-40 ~ 105℃）两种；
第十四位是内部代码，分为A和空两种（具体我也不是很清楚）。

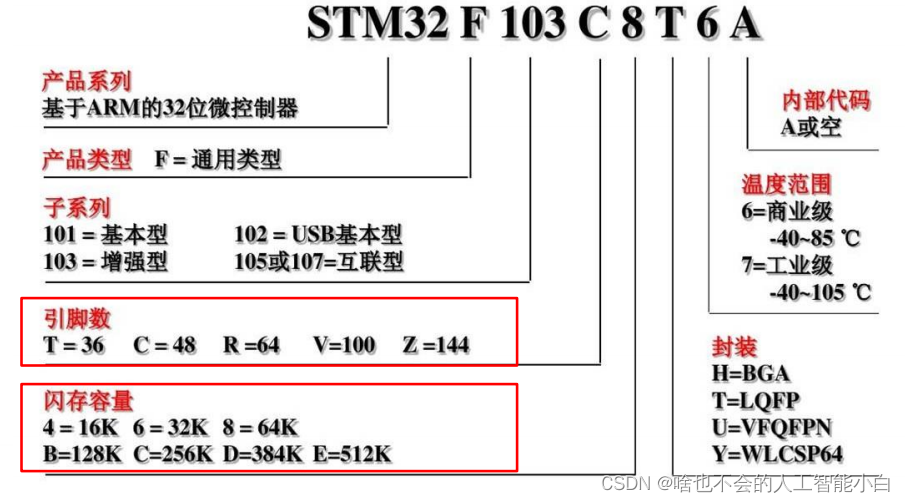

大致情况如下图所示：

一般在实际使用过程中，只有第十位和第十一位，也就是引脚数和闪存容量需要我们注意一下。
