建立第一个STM32F407的LED工程（运用HAL库）

运用Cube进行外设的设置

打开STM32CubeMX

在旁边进行外设配置（pinout&configuration）

system core中

sys打开debug中的serial wire 配置调试界面（下载程序）

rcc打开high speed clock选择cystal/ceramic resonator 选择外部晶振

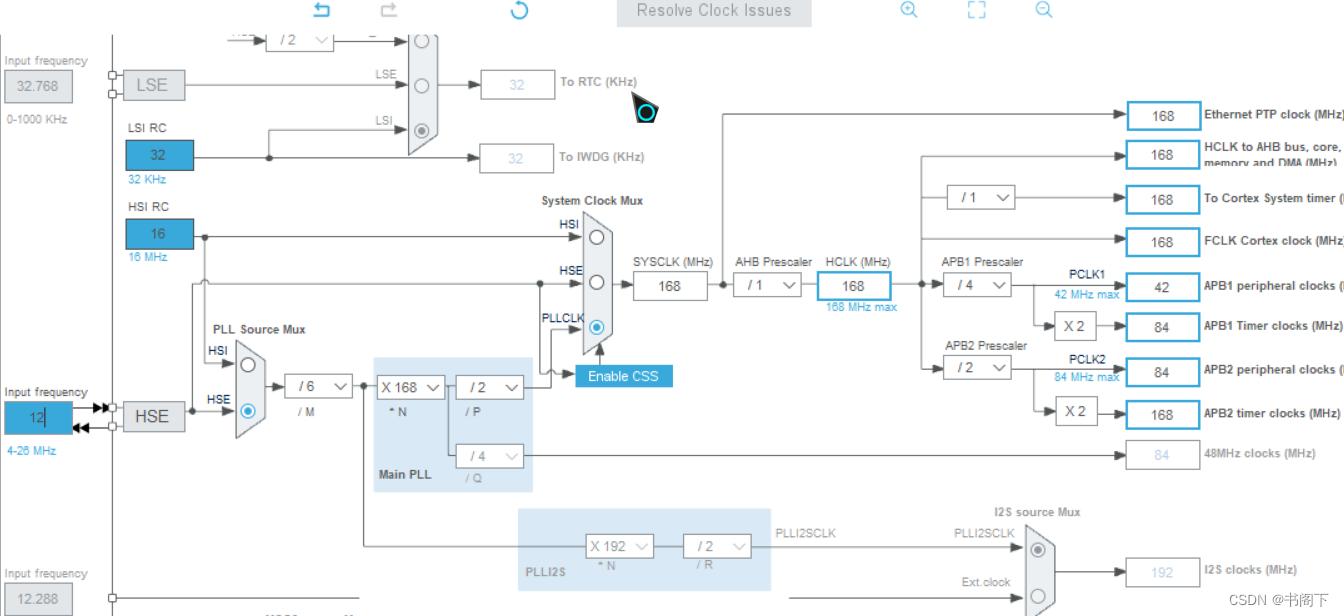

clock configuration中设置时钟树

参照开发板的原理图进行设置，先找到时钟源（即晶振）

从图中找到其参数

开发c板的晶振是12兆

因此要在input frequency里设置为12MHz

然后把选项切换到hse上

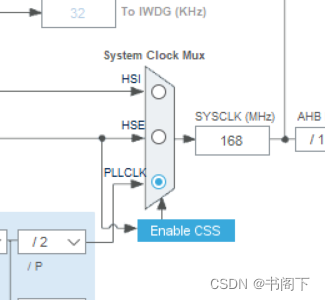

把选项切换到pllclk上

芯片的最大工作频率为168MHz

因此在HCLK那里输入168后敲回车，系统会自动进行配置

配置好时钟树之后，如果我们要点亮一个LED灯就需要在芯片手册中查找LED灯的引脚

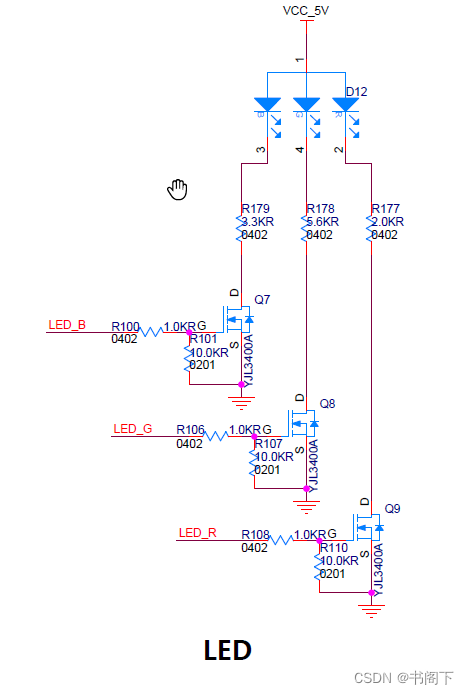

图中的LED_B代表蓝灯，同理LED_G代表绿灯，LED_R代表红灯

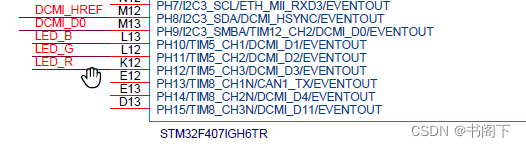

找到LED_R，同时到另一个图中找到LED_R,表示与另一个图中同样的地方相连

可以看到这个LED_R连接的是PH12引脚

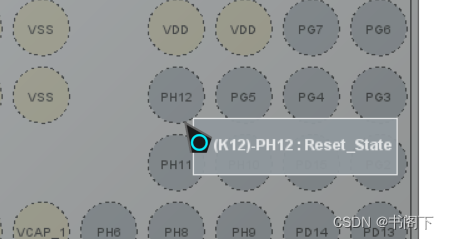

找到外设对应的引脚后回到cube界面，在pinout view中找到引脚PH12（可以用下方的搜索框进行检索）

点击后在下拉菜单中选择GPIO_Output

这样工程的外设就配置完成了然后就可以在project manager中进行工程的命名（用全英文）以及位置路径的设置

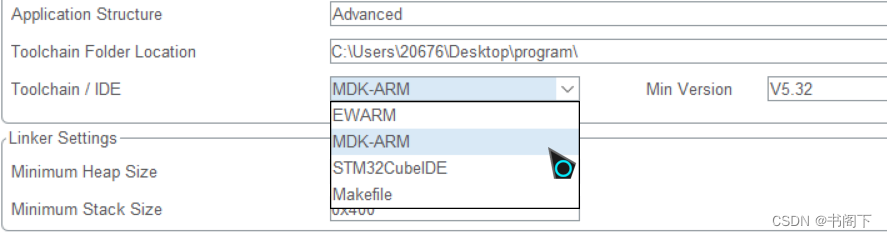

最后点击GENERATE CODE自动生成代码（注意在Toolchain/IDE中的选项要选择与编译器一致的选项）

这边用的是keil5，因此选择MDK-ARM

编写代码

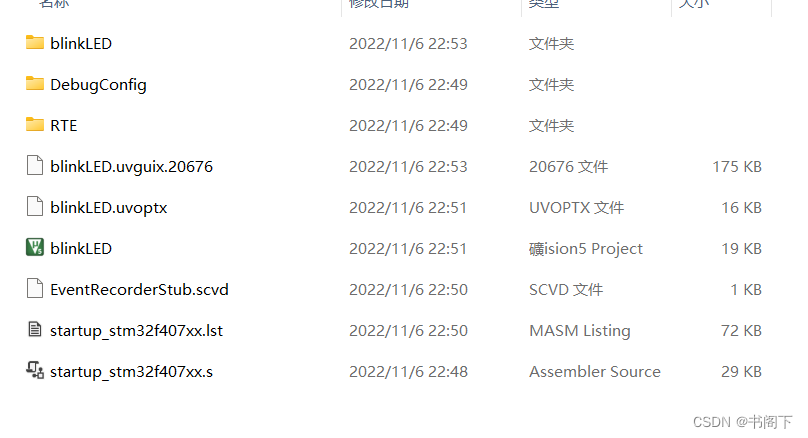

在文件夹中打开MDK-ARM文件夹

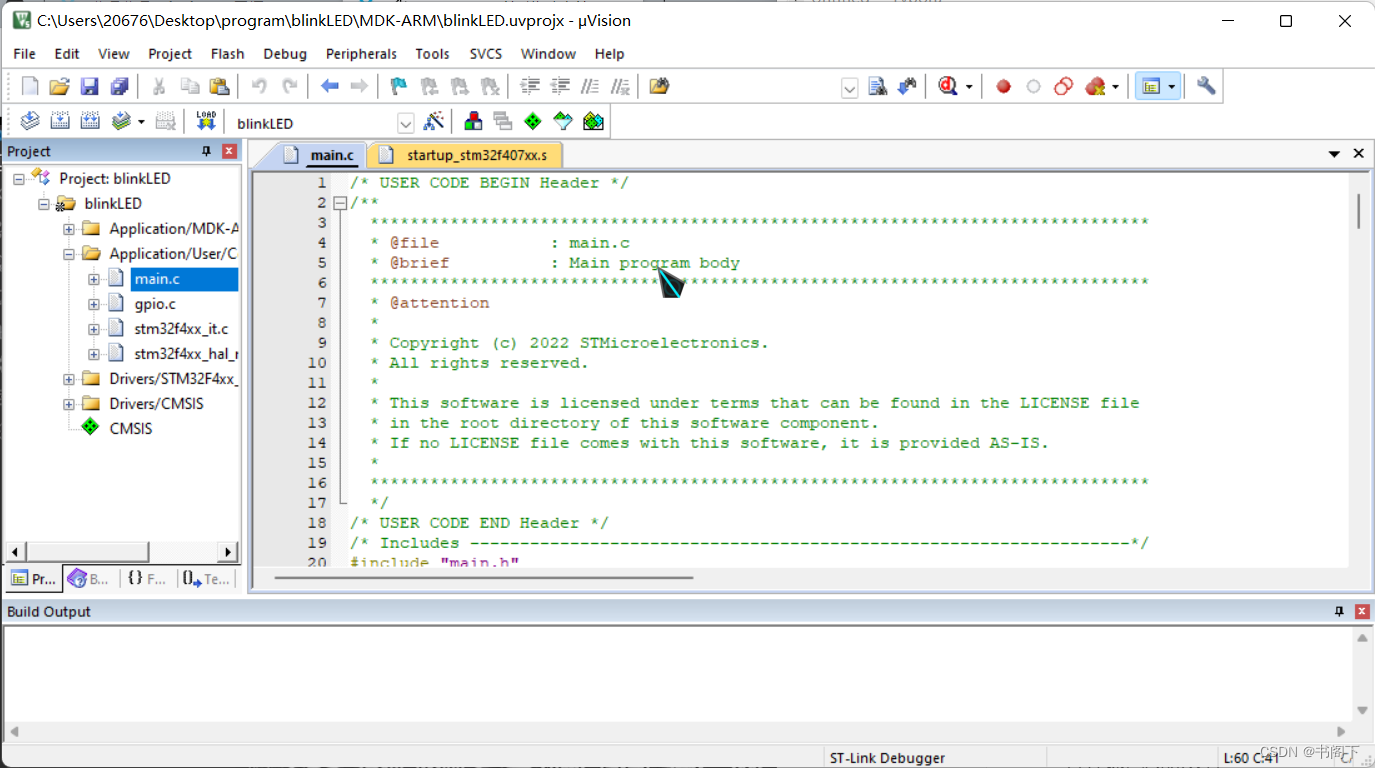

打开绿色图标文件

打开主代码main.c

其中

这里主要进行时钟配置

  /* Configure the system clock */
  SystemClock_Config();
  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

这里进行了GPIO的初试化

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  /* USER CODE BEGIN 2 */

  /* USER CODE END 2 */

  /* Infinite loop */

whlie(1)是单片机的主循环,单片机的程序一般在whlie（1）中进行

/* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

  }
  /* USER CODE END 3 */
}

注意写代码时，在cube自动生成的中，我们编写的代码只有写在

  /* USER CODE BEGIN 3 */
  /* USER CODE END 3 */

这个注释中间才会生效

点亮LED灯的代码如下：

    HAL_GPIO_TogglePin(GPIOH,GPIO_PIN_12);//翻转PH12的电平
    HAL_Delay(300);      //每300ms翻转一次电平

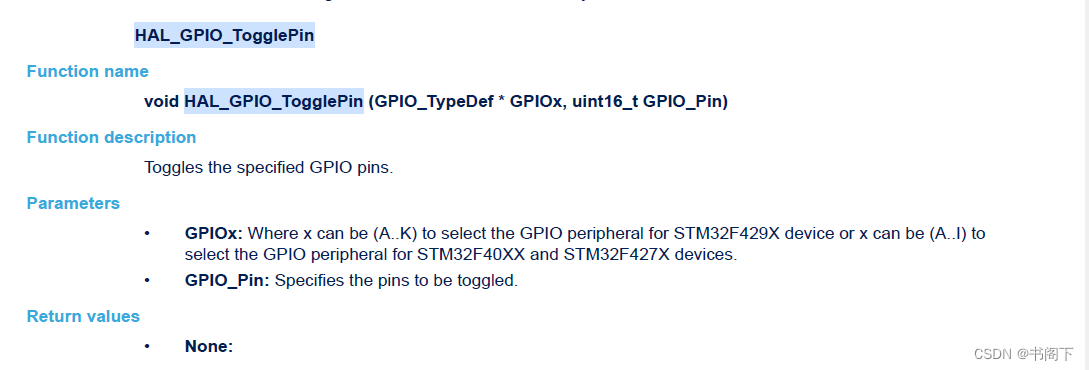

HAL_GPIO_TogglePin()这个函数的作用是翻转引脚的电平

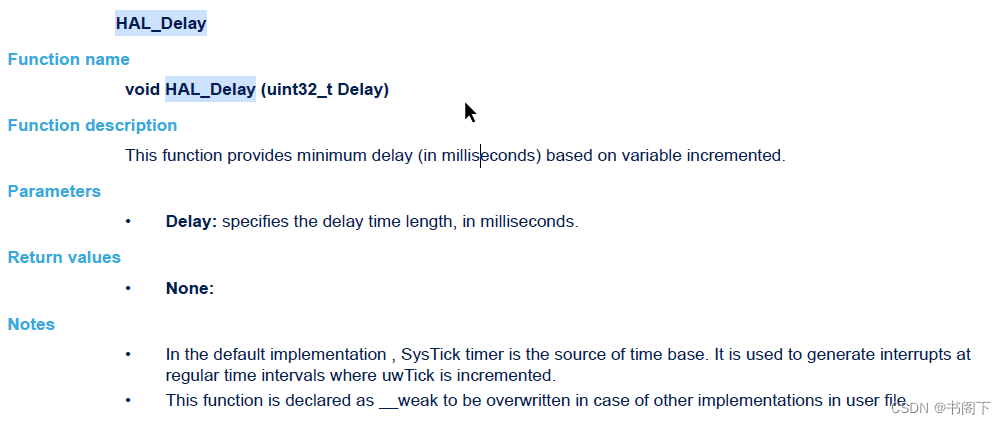

HAL_Delay()这个函数可以做到延时的功能，就是让程序暂停执行

具体的函数定义可以查找hal库文件

对每个函数都进行了解释。

写好之后就可以进行编译。

烧录

我使用的是比较老的一个软件“STM32 ST-LINK Utility”

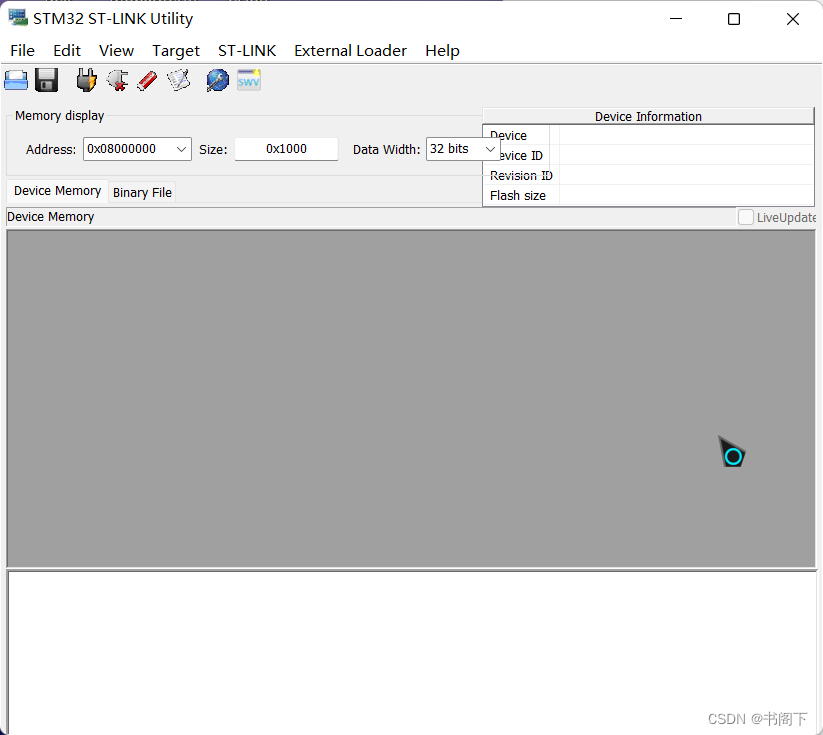

打开后界面如下

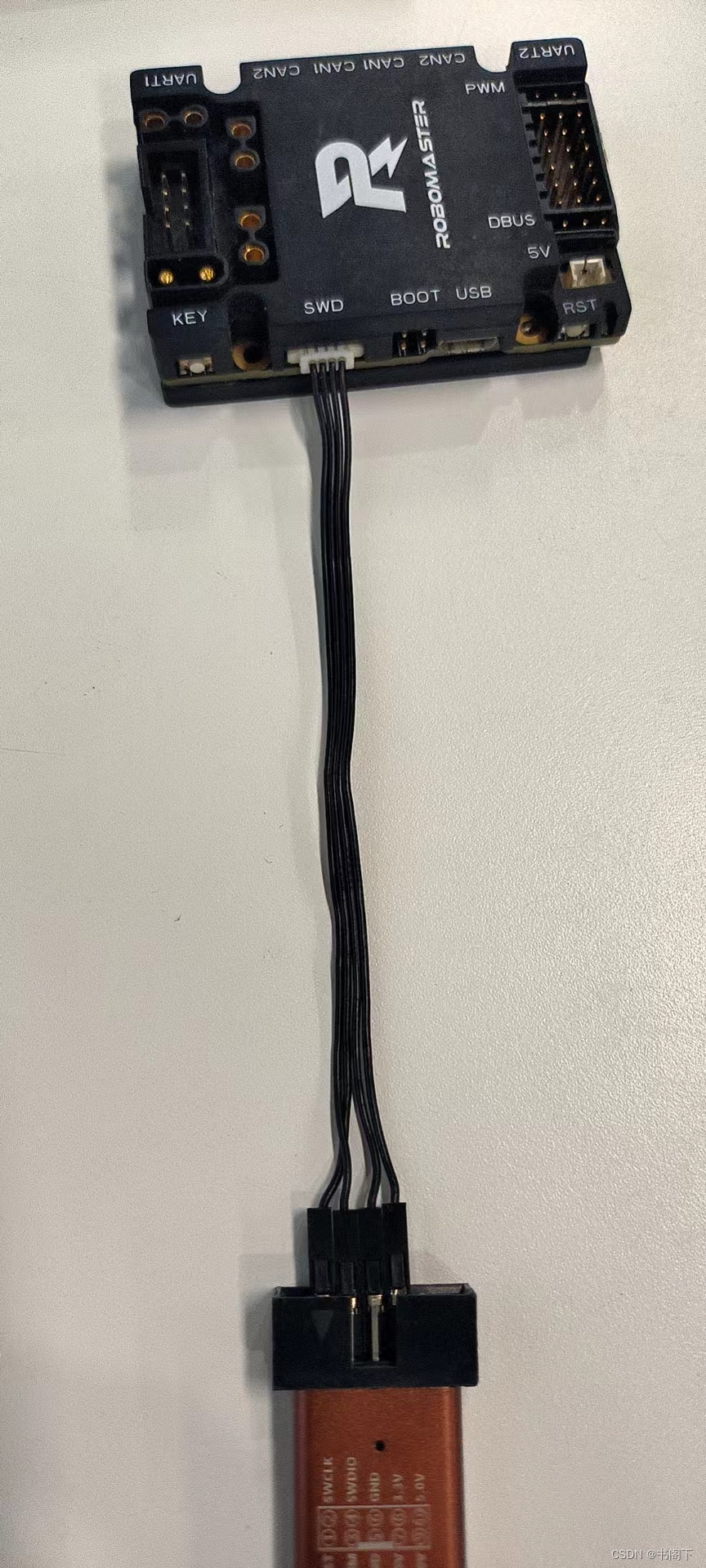

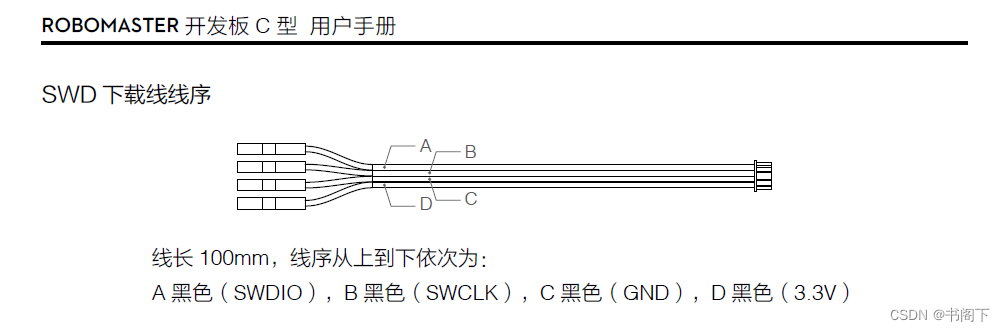

在烧录之前要把板子连接好（即接线），可以参考开发板的用户手册进行接线

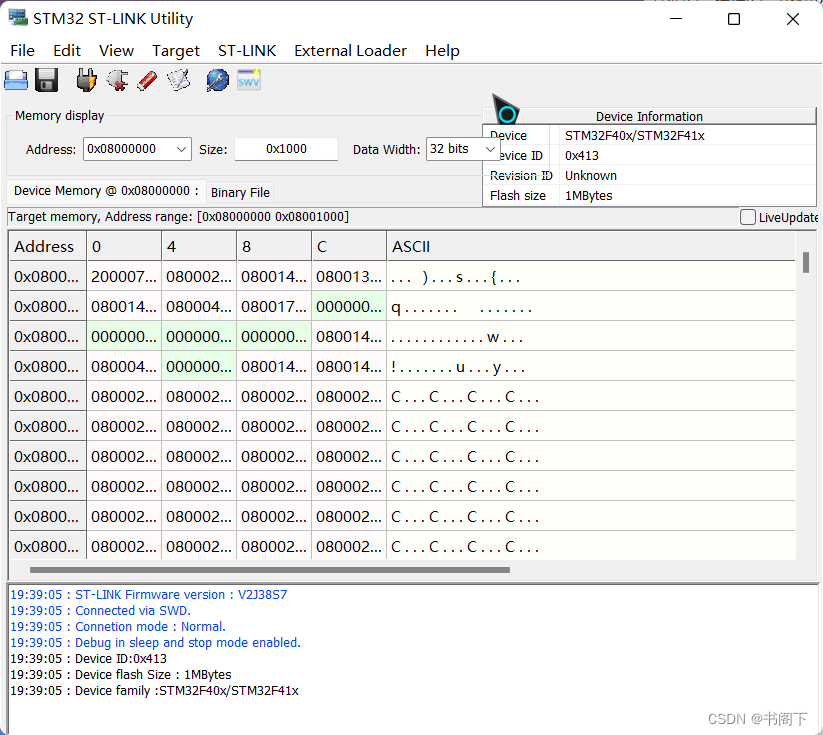

先点击上面的“插头”进行连接，连接成功的界面如下：

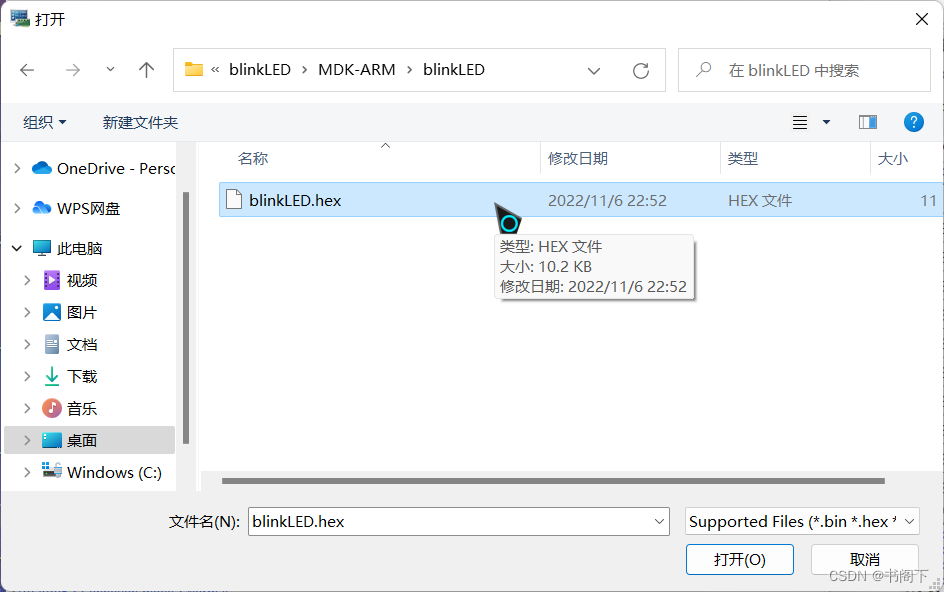

然后点击上面的File，打开工程中的.hex文件

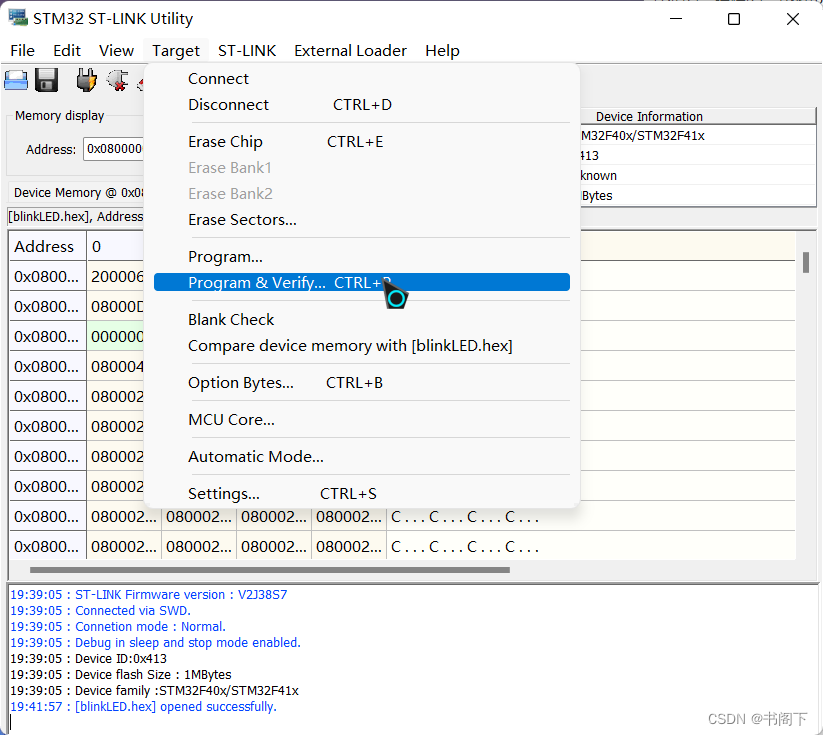

打开后点击上面栏的Target->Program

完成烧录。

一些c语言运用规范

尽量不要使用int,char和long这样的数据类型，在include"stdint.h"之后即可使用（HAL库已包含）：

• uintxx_t xx位无符号整型
• intxx_t xx位有符号整型
• floatxx_t xx位浮点数

尽量使用以上的类型定义变量
