基于51单片机的病床呼叫系统仿真

 具体实现功能

（1）病人紧急呼叫时会产生声、光提示，并显示病人编号（房间号和床号）；
（2）医护人员按下按键处理呼叫，系统按呼叫顺序分别显示呼叫的病人编号；
（3）病人呼叫时可以进行呼叫计时并通过数码管显示，总床位数为24个（8个房间，每个房间3张床位）。

 仿真演示视频（实物功能和仿真类似）：

基于51单片机的病床呼叫系统仿真—仿真视频

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。

本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

资料内容

仿真实现（protues8.7）

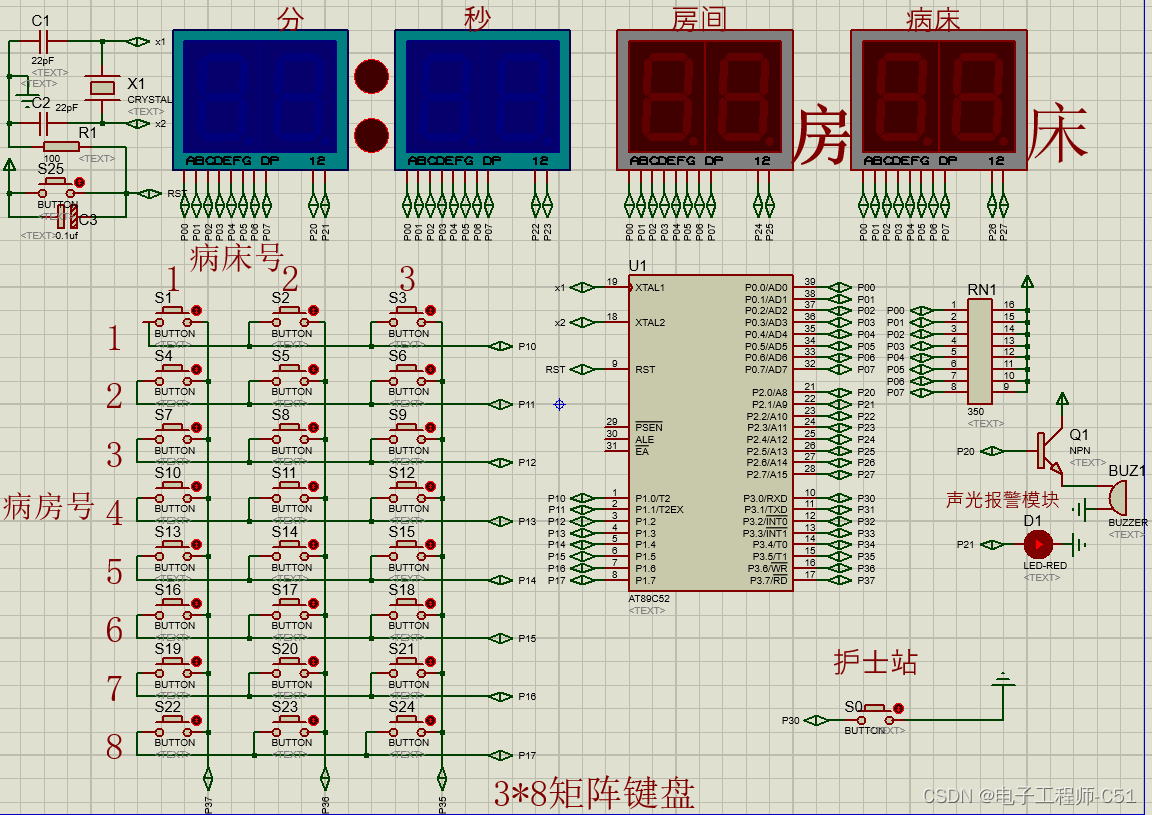

本设计利用protues8.7软件实现仿真设计，具体如图。

 程序（Keil5）

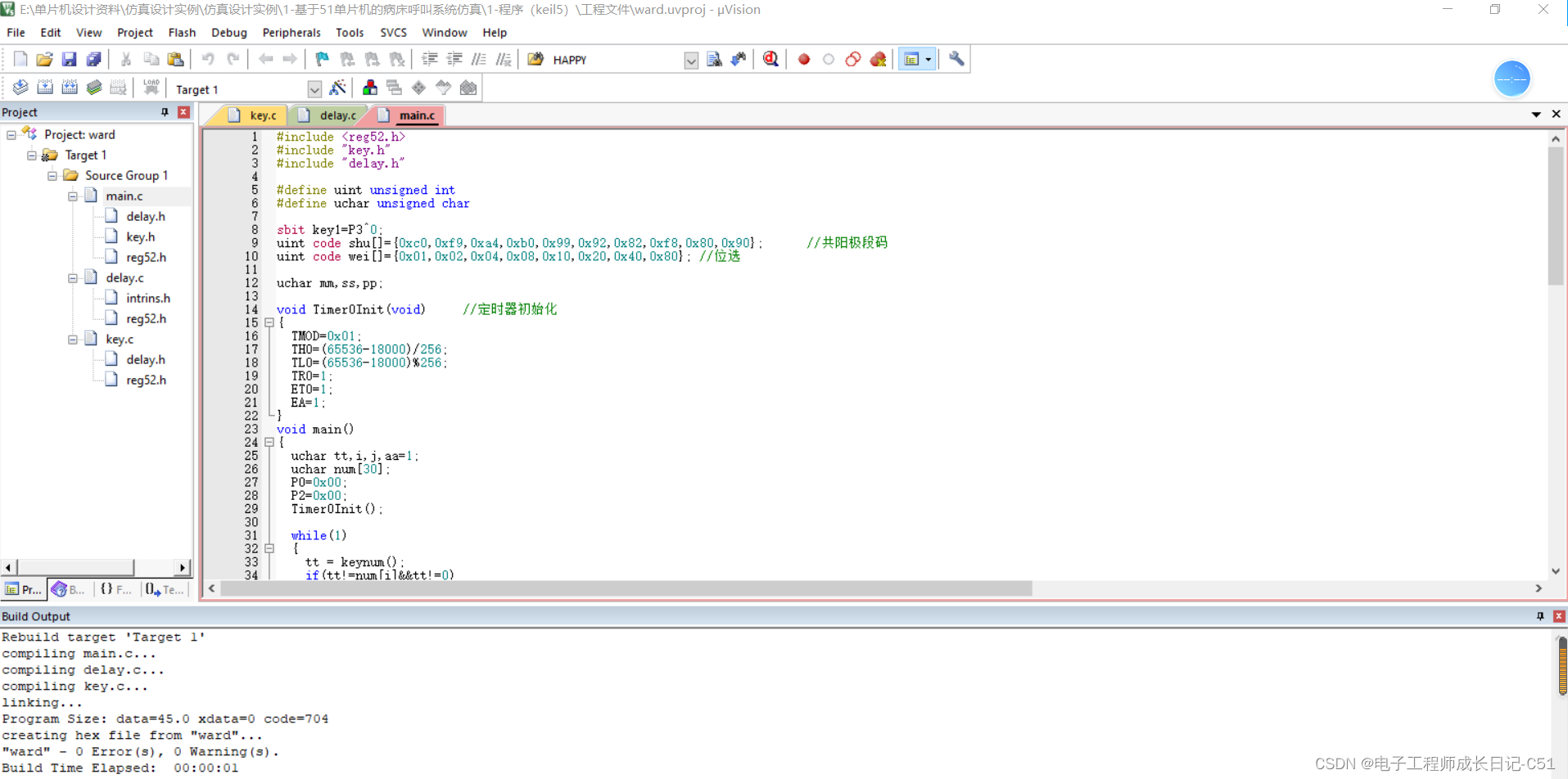

本设计利用KEIL5软件实现程序设计。

void main()
{
	uchar tt,i,j,aa=1;
	uchar num[30];
	P0=0x00;
	P2=0x00;
	Timer0Init();

	while(1)
	{
		tt = keynum();
		if(tt!=num[i]&&tt!=0)
		{
		  num[++i] = tt;
		}
		if(key1==0)
		{
		  DelayMS(1);
      if(key1==0)
      {
			  while(!key1);
				aa++;
				ss=0;
				mm=0;
				beep=0;
				led=0;
			}
	  }
		if(num[aa]!=0)
		{
      TR0=1;
			P2 = wei[7];
			P0 = shu[num[aa]/10];
			DelayMS(1);
			P2 = wei[5];
			P0 = shu[num[aa]%10];
			DelayMS(1);
		  P2 = wei[2];
			P0 = shu[ss/10];
			DelayMS(1);
			P2 = wei[3];
			P0 = shu[ss%10];
			DelayMS(1);
			P2 = wei[0];
			P0 = shu[mm/10];
			DelayMS(1);
			P2 = wei[1];
			P0 = shu[mm%10];
			beep=1;
			led=1;
			if(ss==60)
			{
				ss=0;
				mm++;
			}
		}
		else
		{
		  P2=0x00;
			ss=0;
			aa=1;
			for(j=0;j<i+1;j++)
			  num[j]=0;
			i=0;
			TR0=0;
		}
	}
}

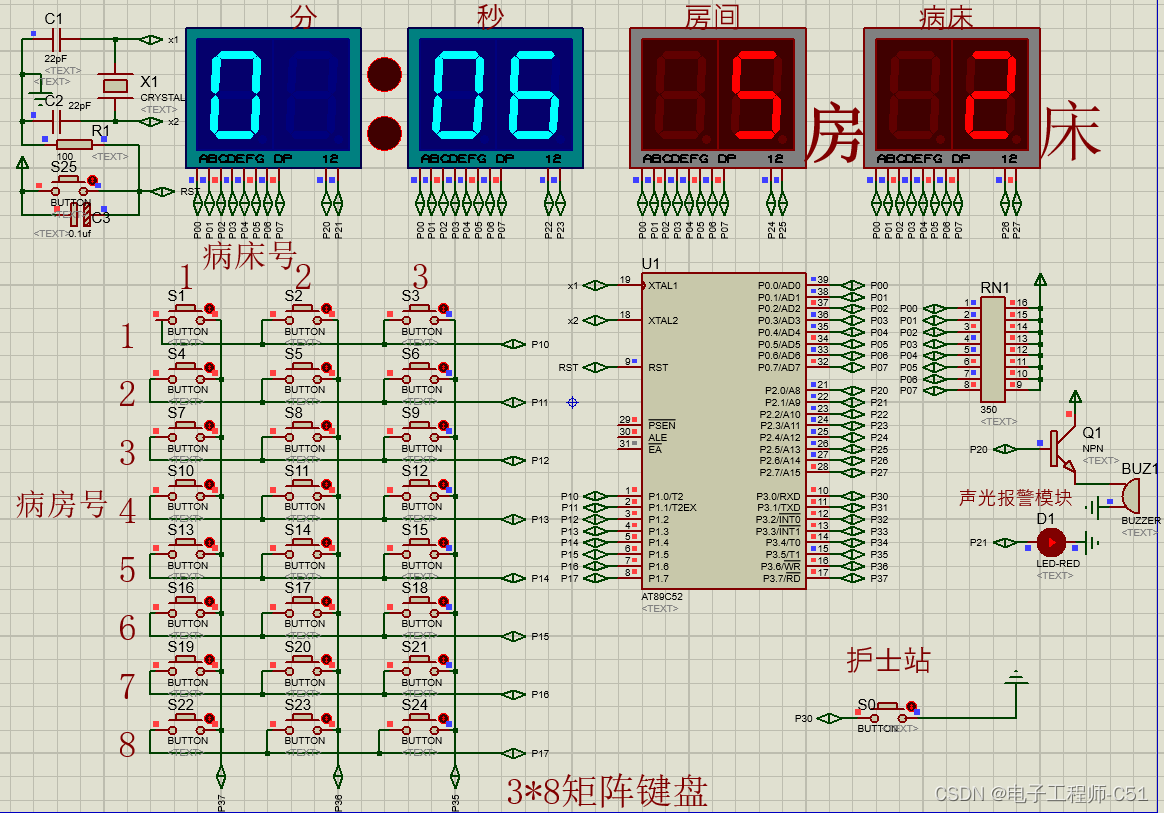

程序运行结果如图：

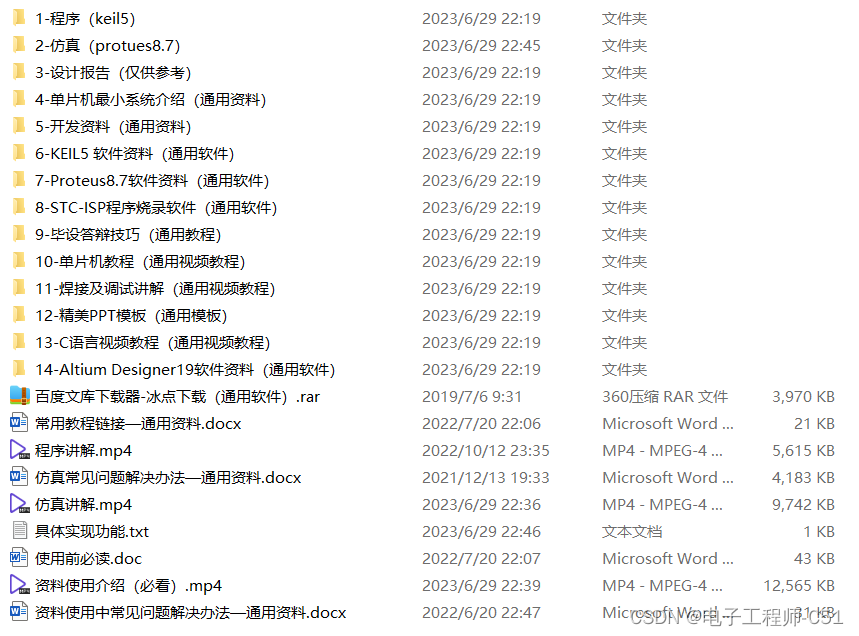

 全部资料下载：优快云资源
