1.MySQL --- 逻辑架构

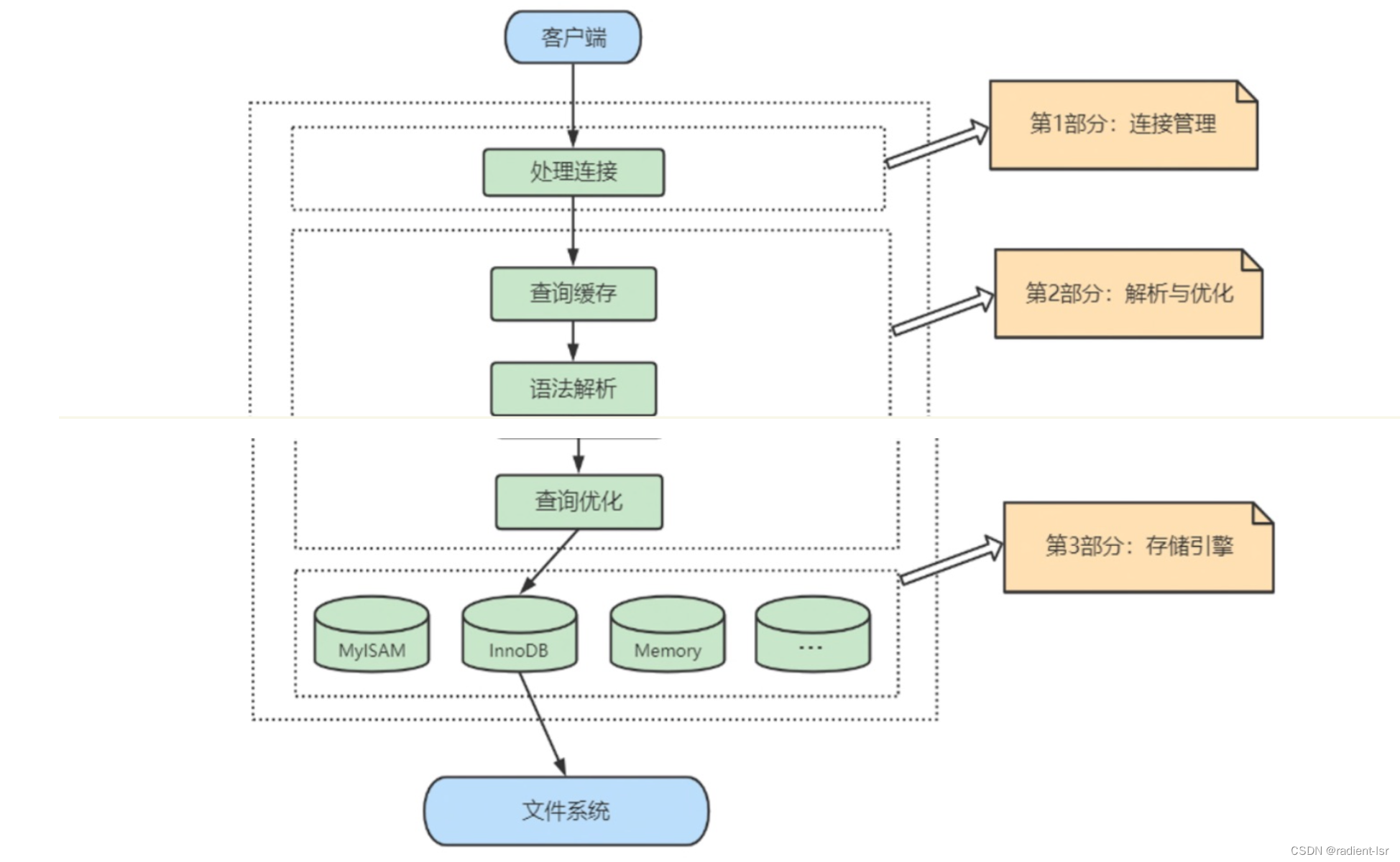

1.MySQL逻辑架构剖析图(简)

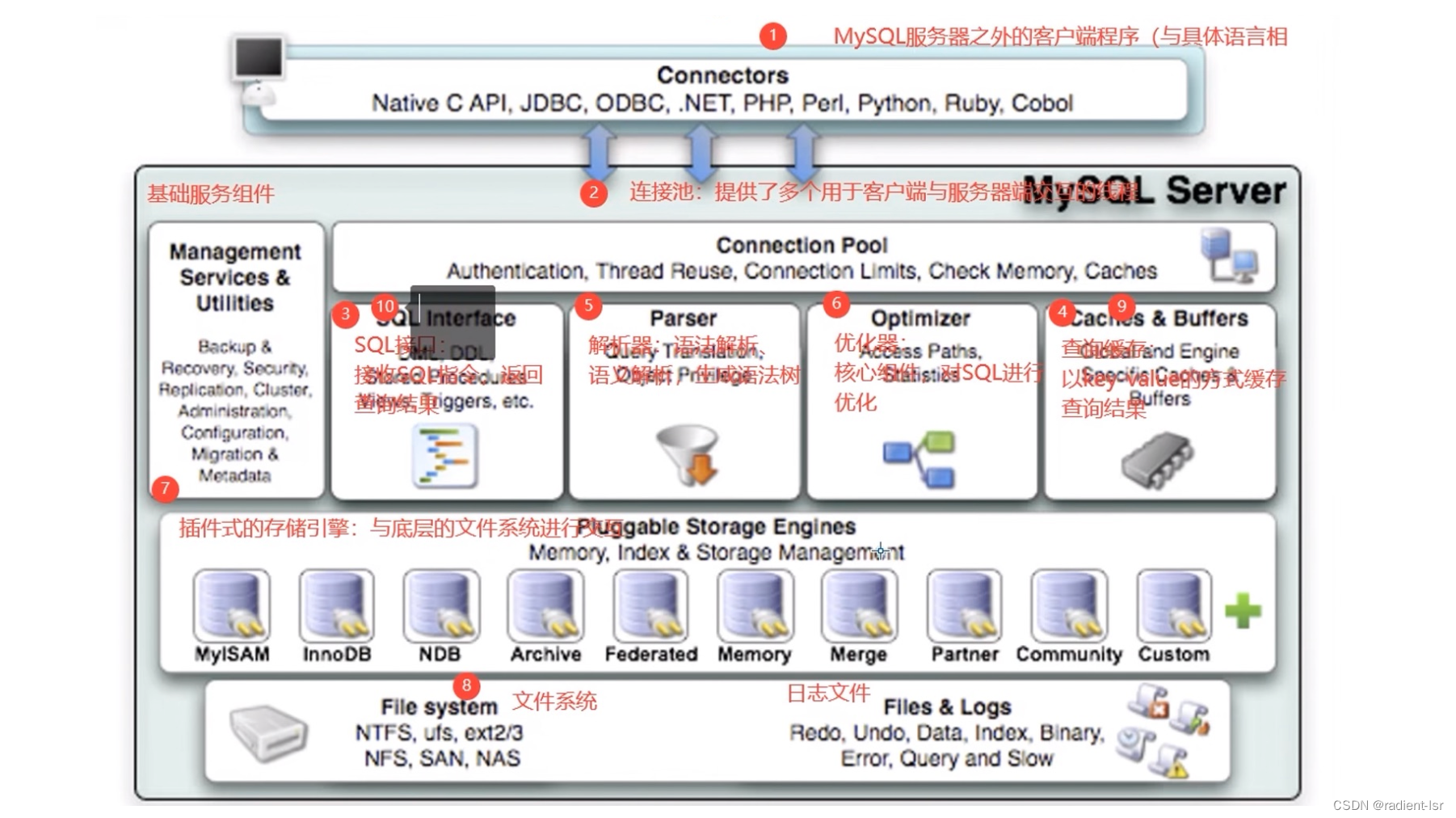

2.MySQL逻辑架构剖析图(细)

3.MySQL各架构层分析

1.连接层

• 系统(客户端)访问MySQL服务器之前，做的第一件事就是建立TCP连接

• 经过三次握手之后建立连接成功后，MySQL服务器对TCP传输过来的账号密码做身份验证、权限获取

• TCP连接收到请求后，必须要分配一个线程专门与这个客户端进行交互，所以还会有一个线程池，省去创建和销毁线程的开销

2.服务层

• Parser 解析器

  SQL命令传递到解析器时，会被解析器验证和解析，并为其创建语法树，MySQL还会对SQL查询进行语法上的优化，进行重写

• Optimizer 查询优化器

  SQL语句在语法解析之后，查询之前会使用查询优化器确定SQL语句的执行路径，生成一个执行计划

  这个执行计划表明应该使用哪些索引进行查询… 最后会按照执行计划中的步骤调用存储引擎提供的方法来执行查询

• SQL interface SQL接口

  接收用户的SQL命令，并且返回用户需要查询的结果

3.存储层

所有的数据、数据库、表的定义、表的每一行内容、索引，都市存储在文件系统上，以文件的方式存在的，并完成与Innodb等存储引擎的交互。

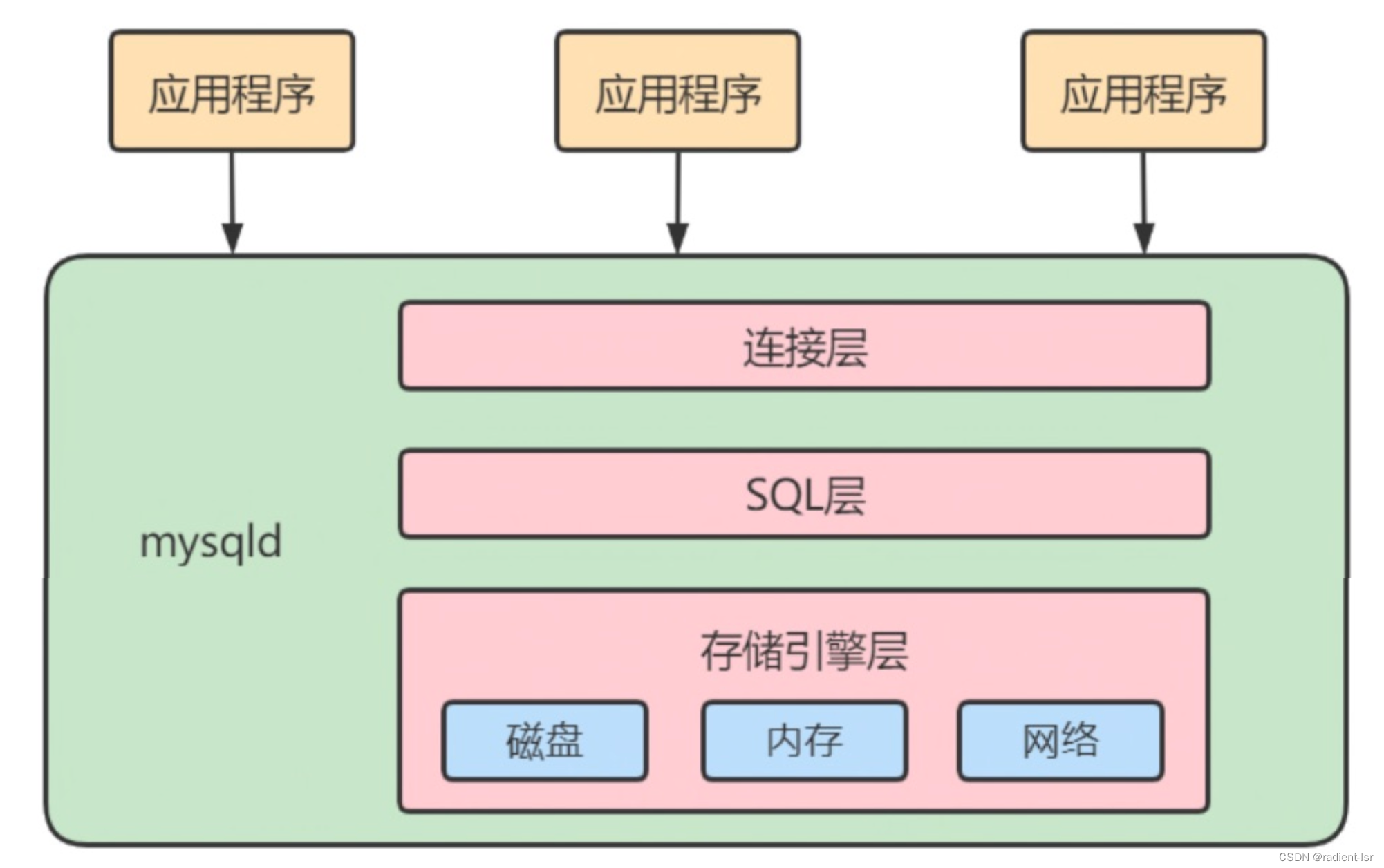

4.总结一览
