nrf52840实现串口收发任务

【实验目的】

1. 掌握 USB 转串口电路的原理和设计.
2. 学习 nRF52840 的 UART 和 UARTE 原理、区别。
3. 掌握库函数中串口初始化、发送和接收数据相关的函数。
4. 编写驱动串口收发程序，在此基础上，更进一步，编写串口发送命令控制 4  LED 指示灯亮灭的程序。

【实验环境】

nrf52840、keil、电脑

【实验资源】

IK-52840DK开发板上设计了USB转串口电路，它的主要作用有2个:

1）USB 转串口通讯，通过 USB 数据线连接到计算机的 USB 口即可使用串口通讯功能。

2)开发板供电通过 USB 可以为开发板供电(计算机 USB 可以提供 500mA 的电流)。

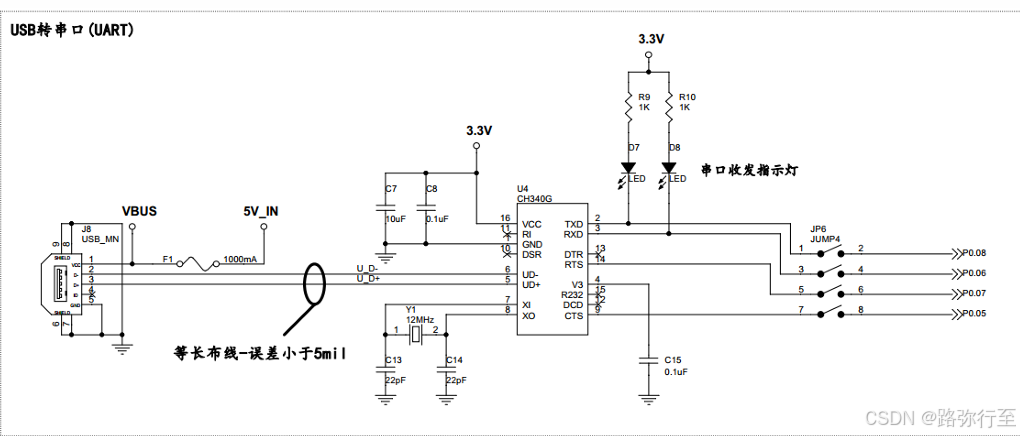

USB 转串口电路如下图所示，串口接收和发送的管脚上均连接了LED 指示灯，收发数据时指示灯会闪烁，这样，更方便我们从硬件的角度观察串口有没有在进行数据收发。电路中的自恢复保险丝用于保护开发板和计算机 USB 口。

nRF52840 片内集成了 1 个 UART 外设，其主要特性如下。

• 全双工。
• 自动的流控。
• 奇偶校验并自动产生校验位。
• 1 位停止位。

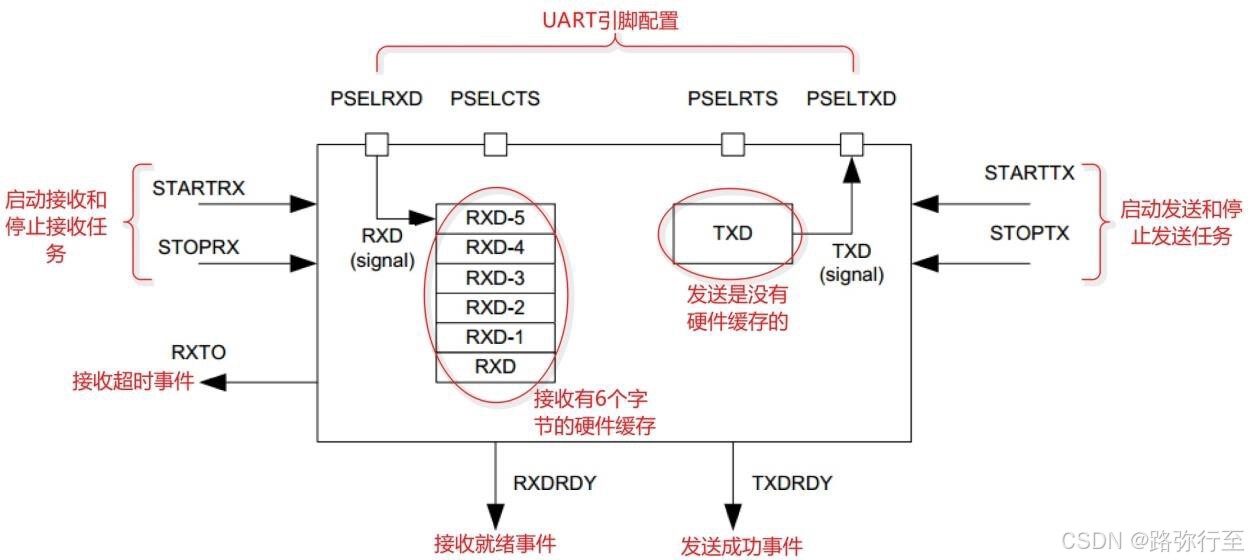

nRF52840 的 UART 通过 TXD 和 RXD 寄存器发送和接收数据，UART 的原理框图如下图所示：

图 10-2：UART 原理框图

从上图中，我们可以看到，UART 共有 4 个引脚配置寄存器，通过这 4 个寄存器可以将UART 的4 个信号映射到任何一个物理引脚。UART 的发送通过STARTTX 任务启动和停止， 发送成功后，会产生 TXDRDY 事件。UART 的接收通过 STARTRX 和 STOPRX 任务启动和停止，当数据由硬件 FIFO 提取到 RXD 寄存器时，产生 RXDRDY 事件。

【实验要求】

1.掌握 USB 转串口电路的原理和设计.

2.学习 nRF52840 的 UART 和 UARTE 原理、区别。

3.掌握库函数中串口初始化、发送和接收数据相关的函数。

编写驱动串口收发程序，在此基础上，更进一步，编写串口发送命令控制 4  LED 指示灯亮灭的程序。

【实验步骤】

1、配置串口事件回调函数，配置串口，注册串口事件回调函数。

void uart_error_handle(app_uart_evt_t * p_event){}；

void uart_config(void){}；
