复刻上课两个实验：

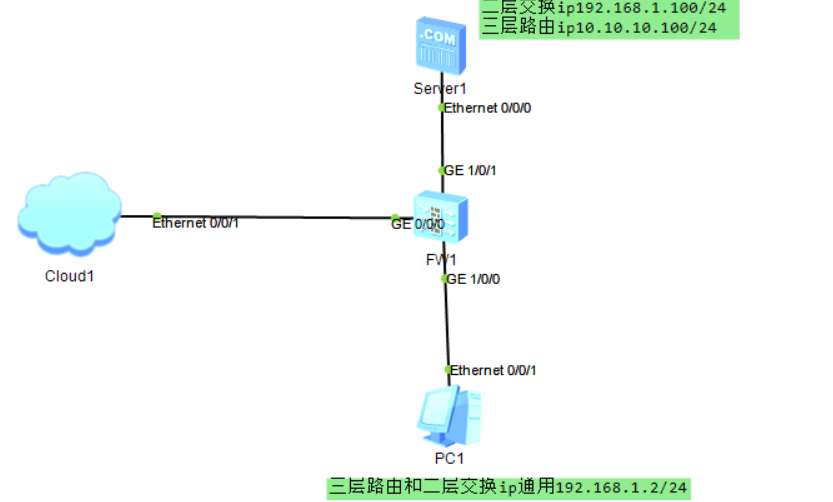

实验1：

首先进入防火墙管理口（默认g0/0/0口为管理口）配置和你的虚拟网卡同一网段然后输入service-manage all permit；然后打开cmd测试是否可以ping通自己的防火墙ip；如果可以进入浏览器输入配置在防火墙上的IP+上：8443端口然后输入自己防火墙的账号密码。

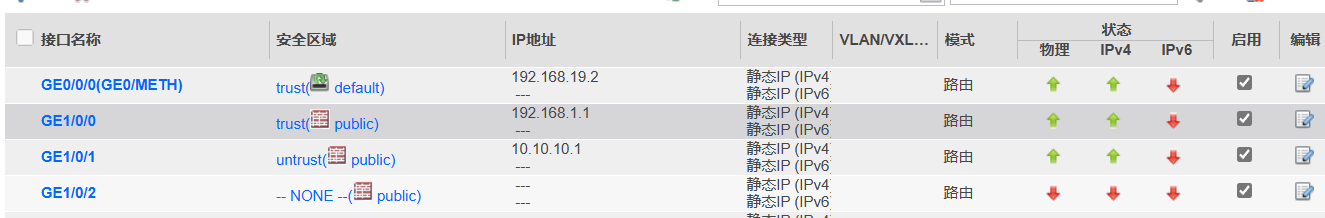

三层实验首先在网页防火墙上配置IP

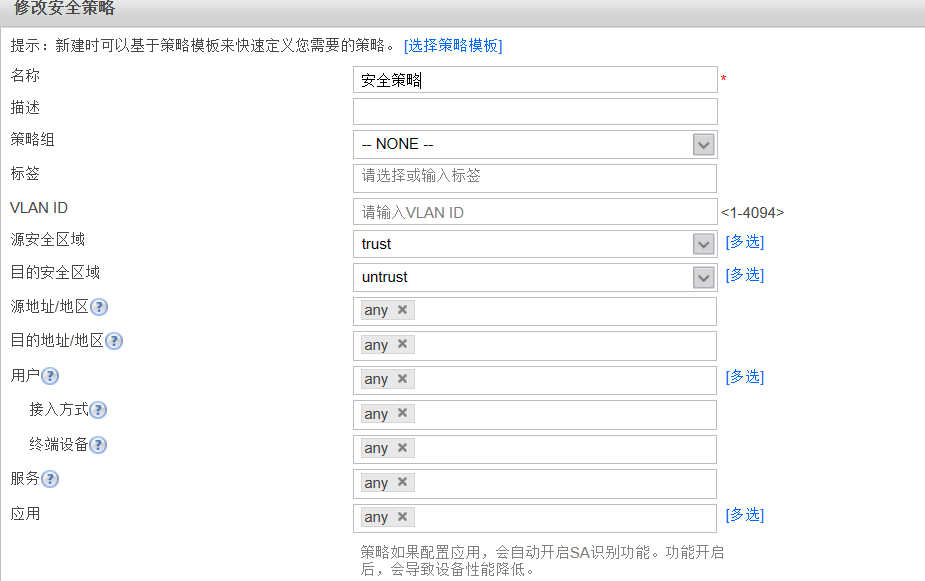

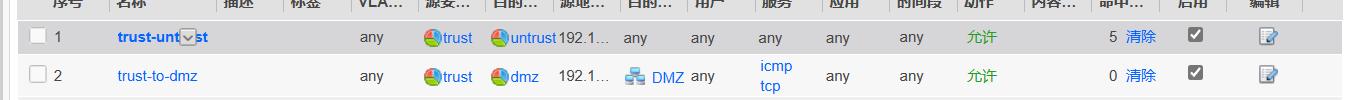

然后在安全策略里面新建策略勾选源安全区域和目的安全区域

二层就把接口模式改为交换然后vlan写1就可以通信了

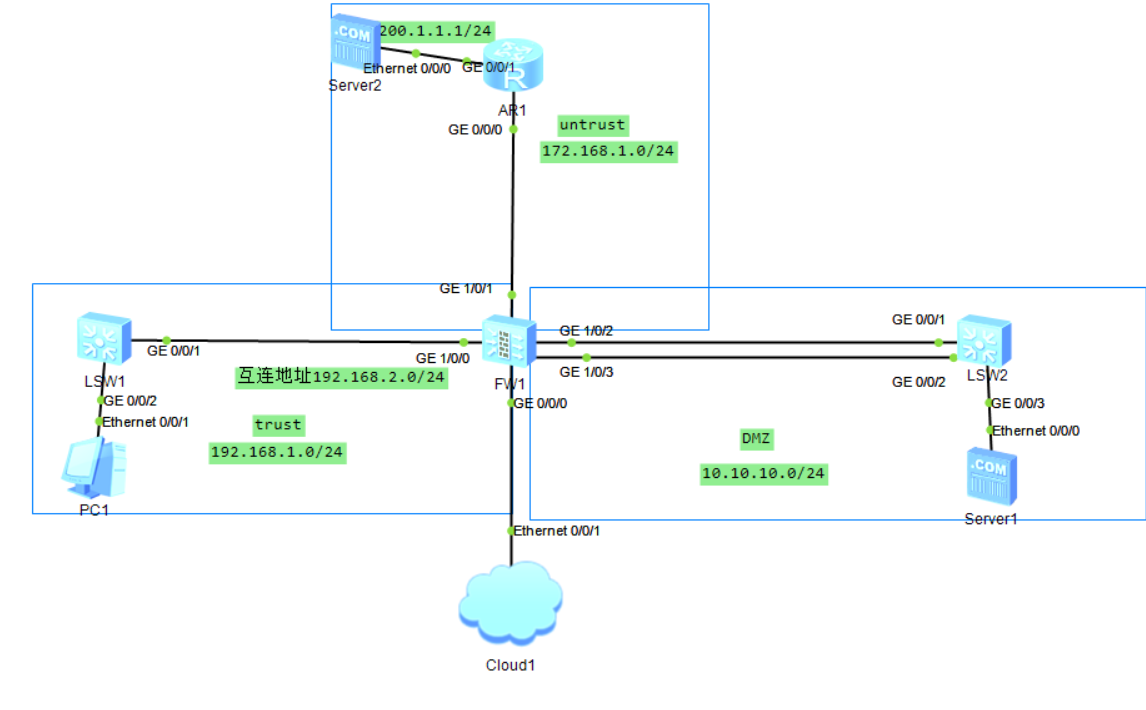

实验二

pc1上面的交换机命令
[Huawei]vlan 2
[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type access
[Huawei-GigabitEthernet0/0/1]port default vlan 2
[Huawei]int Vlan 2
[Huawei-Vlanif2]ip ad 192.168.2.1 24
[Huawei]vlan 3
[Huawei]int Vlanif 3
[Huawei-Vlanif3]ip ad 192.168.1.1 24
[Huawei-Vlanif3]int g 0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type access
[Huawei-GigabitEthernet0/0/2]port default vlan 3

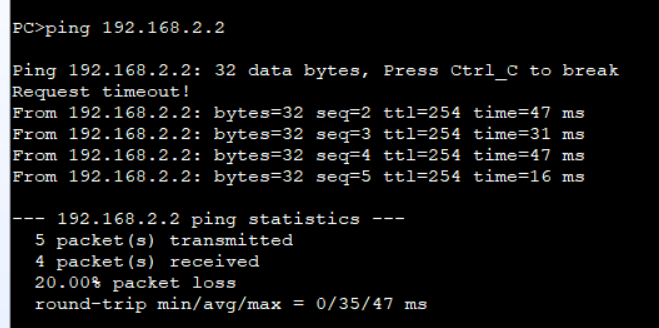

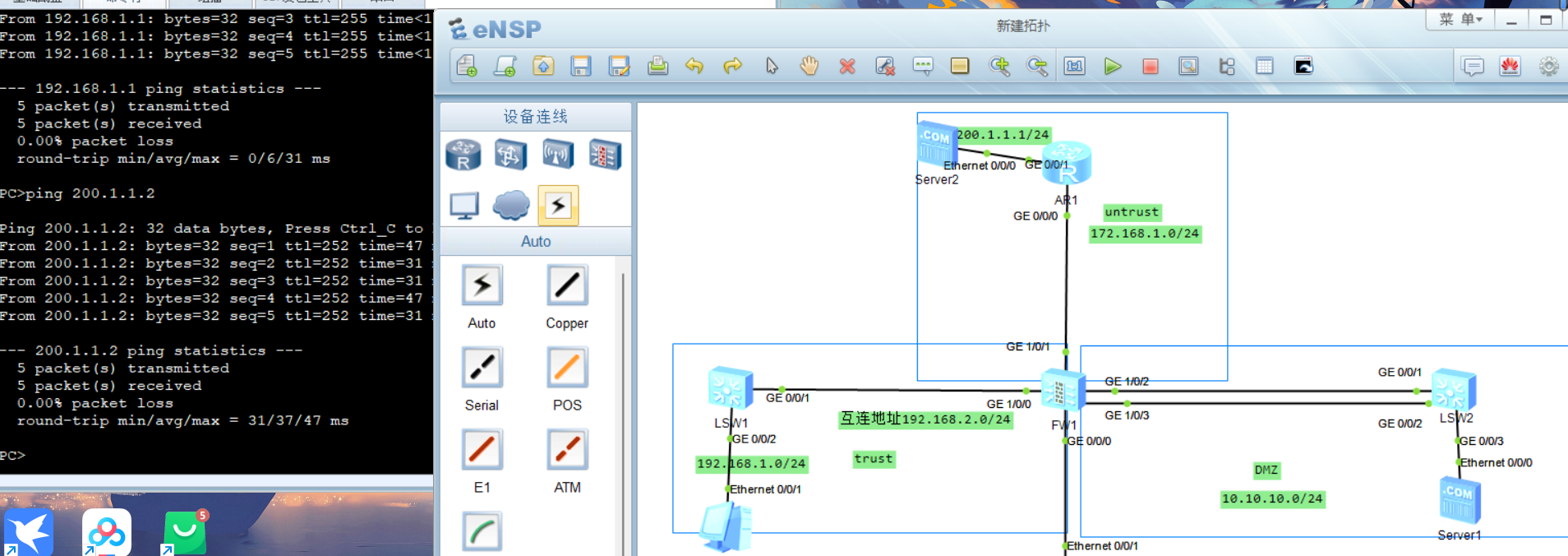

测试pc1可以ping通防火墙：

[Huawei]sy DMZ
[DMZ]int Eth-Trunk  1
[DMZ-Eth-Trunk1]trunkport g0/0/1
[DMZ-Eth-Trunk1]trunkport g0/0/2
[DMZ-Eth-Trunk1]port link-type trunk
[DMZ-Eth-Trunk1]port trunk allow-pass vlan 10 to 11
[DMZ]vlan 10
[DMZ]vlan 11
[DMZ]int g 0/0/4
[DMZ-GigabitEthernet0/0/4]port link-type access
[DMZ-GigabitEthernet0/0/4]port default vlan 10
[DMZ-GigabitEthernet0/0/4]int g0/0/3
[DMZ-GigabitEthernet0/0/3]port link-type access
[DMZ-GigabitEthernet0/0/3]port default vlan 11

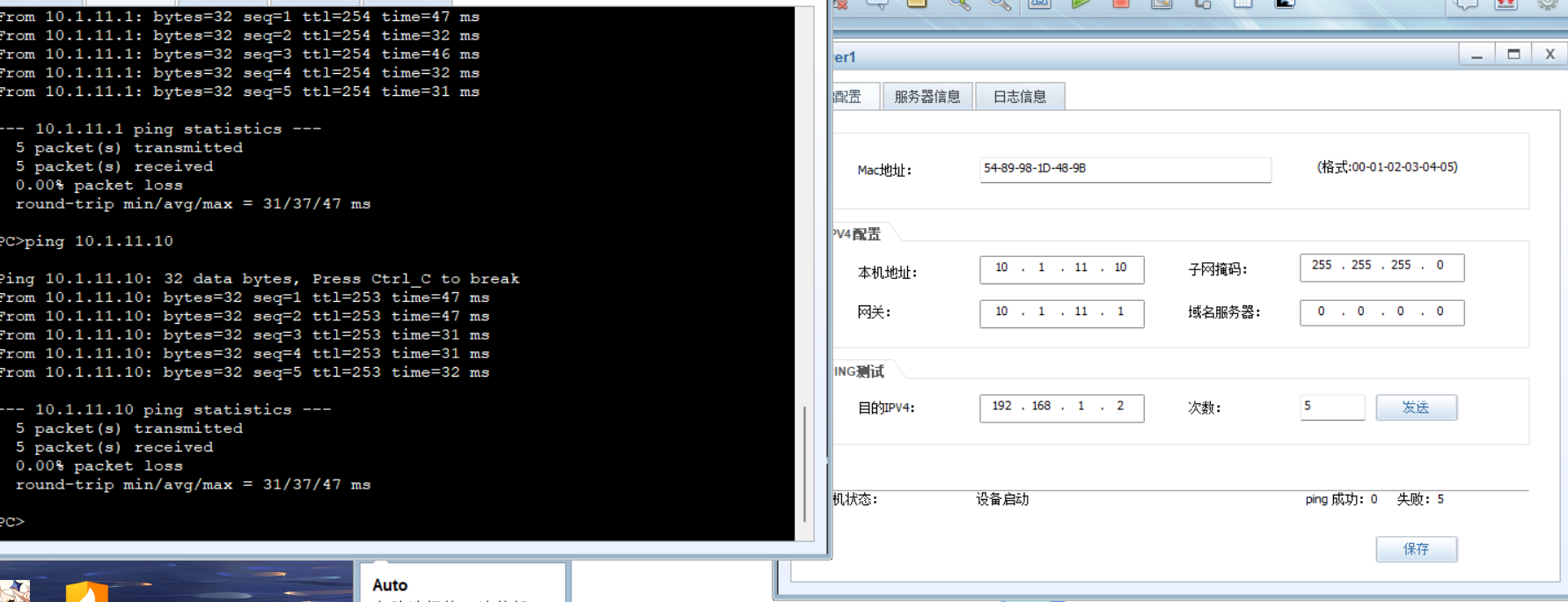

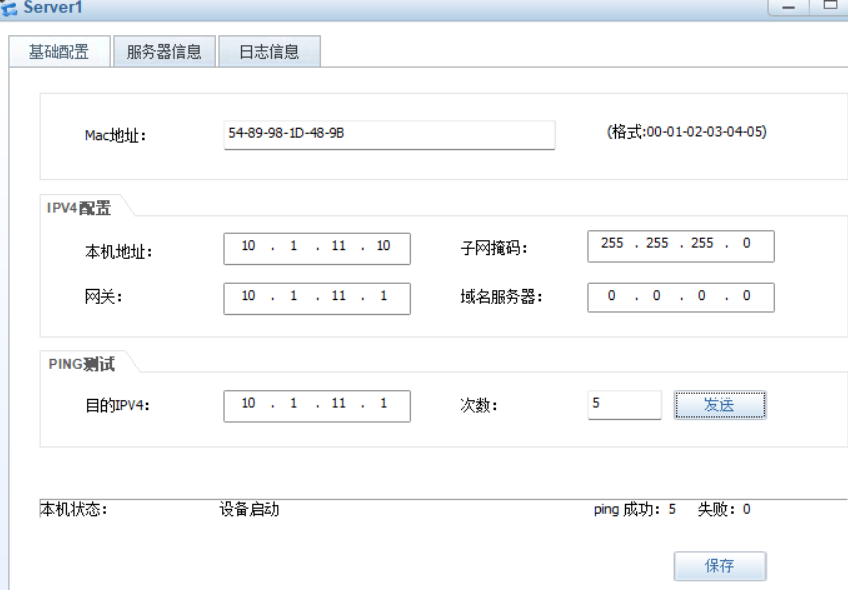

服务器正常ping通在防火墙的网关：
