国产手持式频谱分析仪中性价比最高

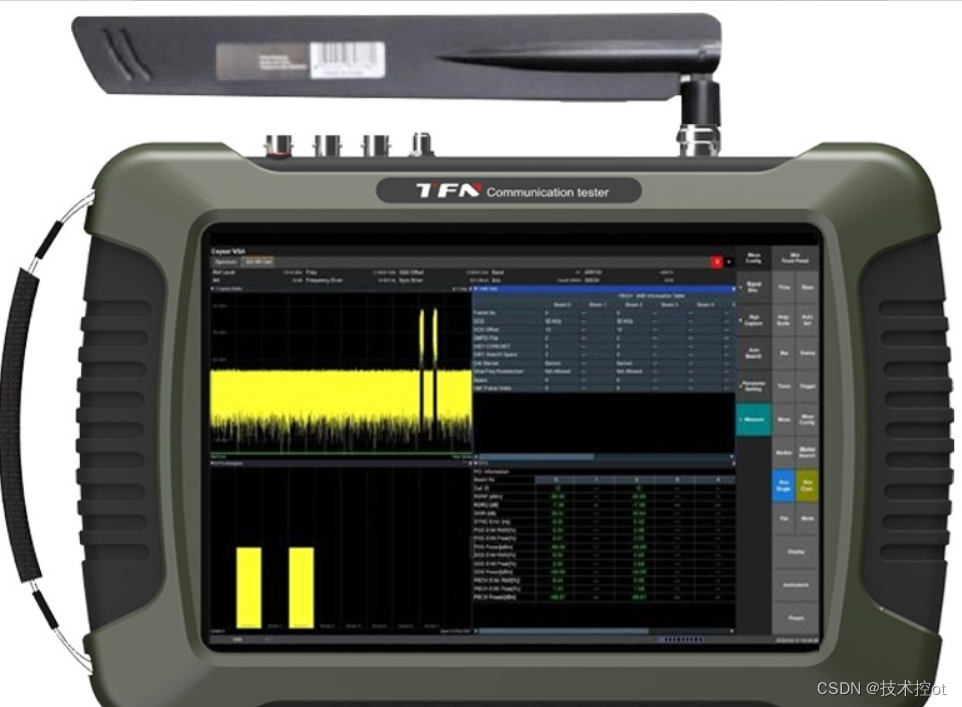

部队使用的仪器有好多情况下都是必须要用国产的，但是当今国产品牌市场种类偏多，功能和参数残次不齐，好多人不知道这个频谱分析仪器怎么去选择了 。 那今天我们就推荐一下这款 TFN RC手持式频谱仪 5G NR LTE基站分析仪

首先就是主要的功能就是路测分析 测试分析 干扰分析 基站分析

具体的频率的话9KHZ-6.3G/9G/20GHz

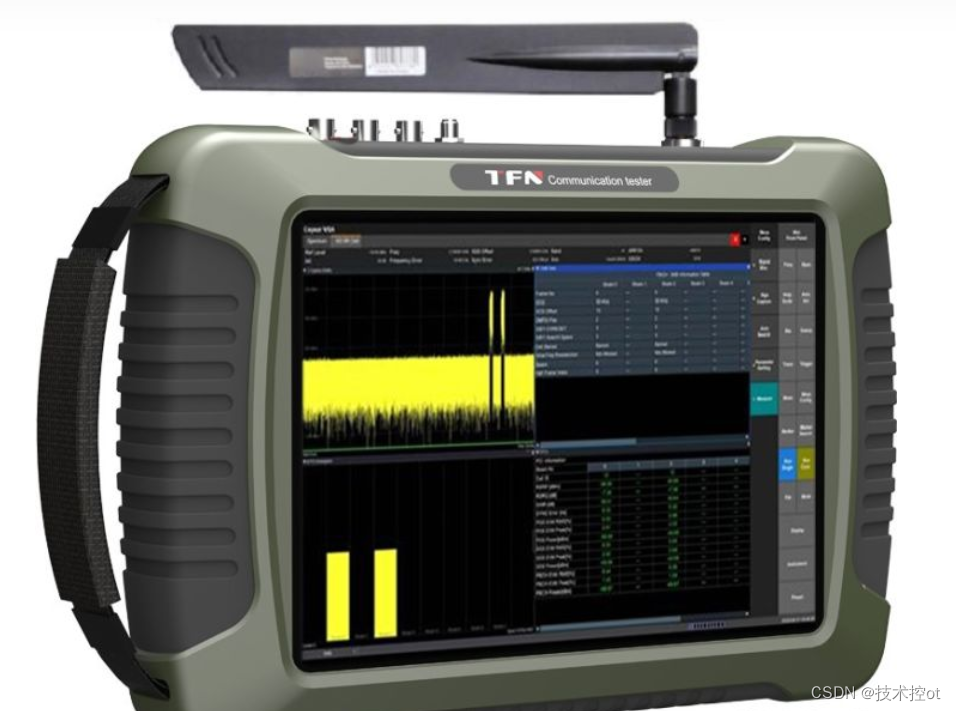

TFN RC手持式路测仪是TFN新推出的一款综合性能的信号测试仪，不仅是一台手持式路测仪，更是一台全功能的手持频谱分析仪，在能够满足室内信号覆盖测试、室外路测、5G 4G 3G 2G室外路测等功能的同时，还具备信号测试，干扰定位，基站分析等功能。

RC手持式路测仪具备三个型号：

RC56 频段范围覆盖9KHz-6.3GHz；

RC59频段范围覆盖9KHz-9GHz；

RC520频段范围覆盖9KHz-6.4GHz；

RC系列能够充分满足通信运营商、电力、铁路、军工、高校科研、等对移动通信的测试、无线排查干扰等应用。

RC系列拥有更高的测试频率、更大的解析带宽、更快的扫描速度、更低的接收灵敏度，更丰富全面的接口。

RC测试仪同时具备干扰分析、无线信号测向定位、场强测试、5GNR/TDD-LTE /FDD­LTE/NB-loT/WCDMA/GSM 信号解析等多种测量功能。

RC体积小、重量轻、供电灵活、支持云操控，极其适合外场干扰排查、路测、基站测试与部署。

主要功能：

频谱测试分析：

频谱扫描、场强测量、通道功率、占用带宽、邻道功率、100MHz实时频谱、场强测量、谐波失真、频谱发射模板、载噪比、相位噪声、音频解调、矢量分析。

干扰分析：

瀑布图测量、余晖频谱、信号测向、干扰定位、地图定位、四窗干扰排查、TDD系统干扰排查

基站分析：

5GNR、TDD-LTE、FDD-LTE、NB-IOT、WCDMA、GSM等

路测覆盖：

室内信号覆盖、室外路测、5G 4G 3G 2G室外路测等

产品特点：

一、9kHz-6.3GHz/9GHz/20GHz测试频率范围；

二、频谱扫速9kHz～9GHz/20GHz可以达到137GHz/s(@25KHz)， 可对信号进行100%捕获；

三、Sub6G 接收灵敏度可达到-170dBm/Hz,高频接收灵敏度可达到 -165dBm/Hz;

四、具备 5GNR/TDD-LTE/FDD-LTE/NB-loT/WCDMA/ GSM等多种移动通信系统解调分析功能；

五、高达100MHz的实时分析带宽；

六、支持100MHz带宽的TDD系统上下行分离干扰排查测试；

七、可导出 100MHz 实时带宽的IQ数据，支持第三方开发软件对 IQ数据进行分析；

八、余辉频谱，对叠加信号或突发信号有效监剧；

九、支持AOA 剧向方式，支持单机、联机多点定位功能；

十、支持远程控制；

十一、支持相关干涉测试体制，配合PAD可完成路测自动定位功能；

十二、10. 5寸电容触摸屏，具备日光模式，黑暗模式等多种操作模式。

十三、体积小、重量轻(≤2. 3kg)；供电灵活（配备便携供电设备，工作时长≥6小时）；方便手持、机动、车载等多种携带方式。

特点功能介绍：

1，干扰排查，提供对应带宽下的频谱分析，方向角监控，定向功率监控及解调指标。

5G NR 干扰排查界面

2、支持5G、4G、3G和2G的室外（室内）路测，以及基站与干扰源的地图定位，通过内置GPS接收器，标识每个测量地点的小区ID,波束ID,信号功率等参数。

室外路测功能示意

3、5G NR 解调分析，提供5G Massive MIMO波束赋型所形成的波束ID，小区ID ;3S-RSRP ;3S-RSRQ,SS-SINR功率指标以及SSB星座图和EVM等解调指标。

4、5G NR 波束分析，提供8个BeamID同时解调功能，并按Beam编号排列

参数	规格
频率范围	9KHz～6.3GHz/9KHz～9GHz/9KHz～20GHz
频率精度	±0.01ppm
相位噪声	≤-114dBc/Hz@10kHz 偏移在1GHz;≤-115dBc/Hz@100kHz 偏移在1GHz;≤-131dBc/Hz@1MHz 偏移在1GHz;
平均噪声显示电平	放大器关闭	放大器打开
100KHz～30MHz-145dBm/Hz	100KHz～30MHz-156dBm/Hz
30MHz～6.3GHz-146dBm/Hz	30MHz～6.3GHz-170dBm/Hz
6.3GHz～9GHz-147dBm/Hz	6.3GHz～9GHz-163dBm/Hz
9GHz～ 20GHz-152dBm/Hz	9GHz～20GHz-163dBm/Hz
电平精度	±1.5dB
电平分辨率	0.1dB
最大输入安全功率	25.7dBm
三阶互调截获点	典型值＞+12dBm
二次谐波抑制	＜-75dBc
三阶互调	+12dBm（典型值）
剩余响应	＜-90dBm
参考电平范围	-130dBm ～ +30dBm
驻波比	＜2.0
频谱扫速	9kHz～6.3GHz:18GHz/s@25KHz
9kHz～9G/20GHz:137GHz/s@25KHz
实时频谱分析带宽	最大100MHz
解调分析支持模式	5G-NR，LTE、NB-IOT、WCDMA、GSM、矢量信号
解调指标	5G NR	1.2%@2.6GHz(PSS 信道)
1.3%@2.6GHz(SSS 信道)
1.0%@2.6GHz(PBCH 信道)
LTE	0.7%@1.8GHz(QPSK 信道)
0.7%@1.8GHz(QAM16 信道)
矢量信号	0.8%@1.8GHz(码元速率 1Msps QPSK )
0.8%@1.8GHz(码元速率 1Msps QAM64 )
电源	AC100-240V/50-60Hz DC12V
环境温度	0℃-40℃
显示	10.5英寸高清显示屏
尺寸	295mm*225mm*50mm
重量	2.3Kg
