HMC5883L电子指南针（STM32F103C8T6）

木东想做全站超人

已于 2024-01-30 18:46:02 修改

阅读量3.6k

点赞数 21

文章标签： stm32 嵌入式硬件单片机

于 2024-01-30 18:45:03 首次发布

本文链接：https://blog.youkuaiyun.com/m0_72615170/article/details/135938780

版权

本文介绍了使用HMC5883L磁场传感器、STM32微控制器和SG90舵机的电子指南针项目，详细阐述了磁力数据采集、处理和角度转换的过程，提供了关键代码和原理说明。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一，项目简介

项目名称：电子指南针

硬件：HMC5883L,STM32F103C8T6,SG90舵机

代码：https://github.com/zysampof/HMC5883L-STM32F1-.git

欢迎留言交流

二，制作过程

1.项目思路

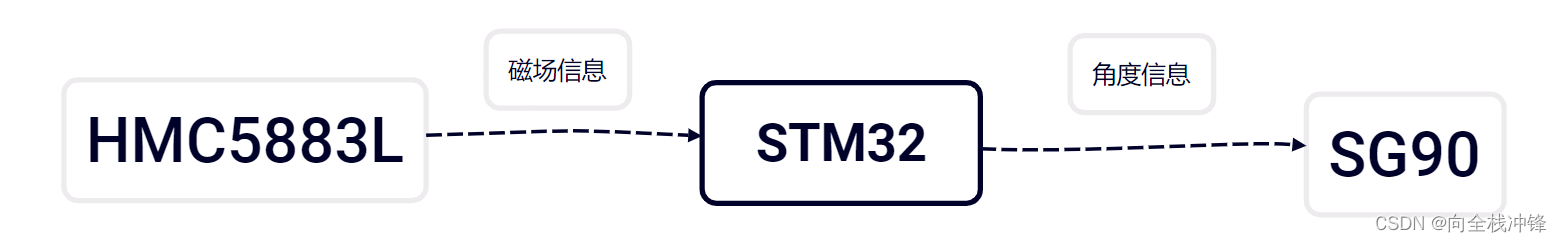

项目分为三个步骤，一是通过HMC5883L采集磁场信息，传输到STM32内；二是STM32将角度信息传输到SG90；第三个步骤是将HMC5883L的信息转换为SG90的角度信息

2.HMC5883L

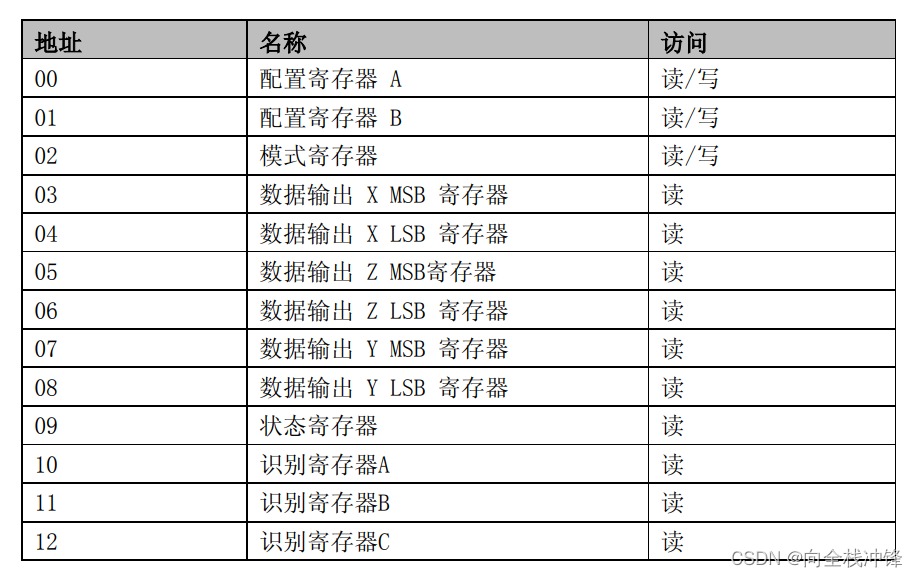

寄存器00，01，02配置如下：

    HMC5883L_WriteReg(HMC5883L_REG_CONFIG_A, 0X70);
	HMC5883L_WriteReg(HMC5883L_REG_CONFIG_B, 0X20);
	HMC5883L_WriteReg(HMC588
