南京观海微电子---GH7006+CTC5.0_显示花屏实例分析

一、问题描述

主板型号：FY5067-DY5D-A00
主板电源：3.7V
客户：恒通-钓鱼机
IC型号:GH7006
玻璃：CTC_5.0- RGB 接口
不良现象1：显示异常-亮线（如下图）；

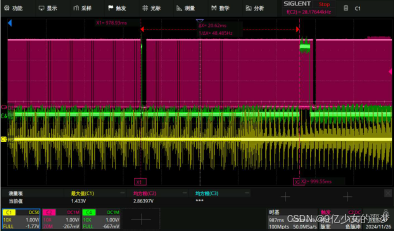

不良现象2：拔掉摄像头，显示花屏

二、问题分析-FY5067-DY5D-A00

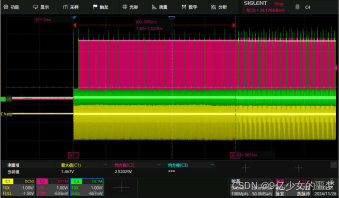

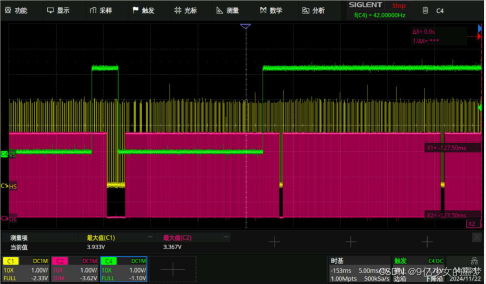

不良现象1分析：抓取主板DE/VS/HS信号，上电---未插摄像头

上电时980 ms 处 帧率有一个跳变的过程

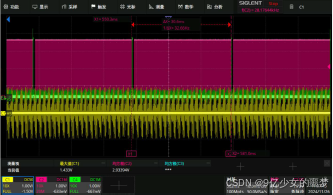

上电前面980ms，VS  T=30.6ms，帧率30 ms

DE  T=73us

上电一段时间980 ms 后，时序发生变化

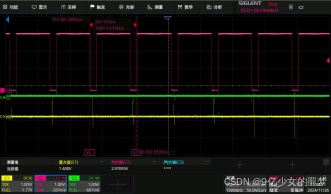

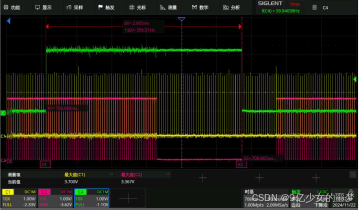

抓取主板980 ms 后的显示时DE/VS/HS信号，---未插摄像头

VS  T=17.18ms， VS 在显示区域拉高异常

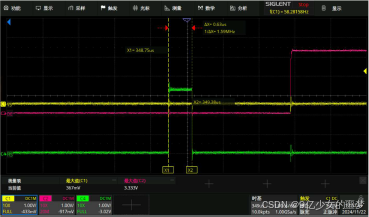

HS高电平的宽度=0.63us，正常。

DE   T=34.8us- 正常

H blank的宽度=9.8us 正常

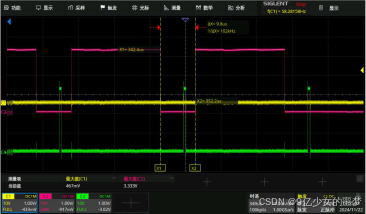

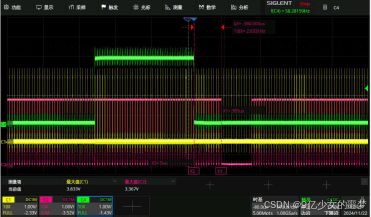

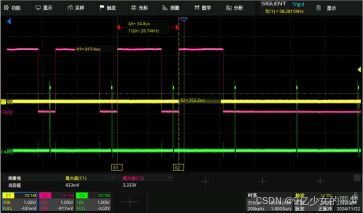

抓取主板DE/VS/HS信号，DE信号异常---未插摄像头

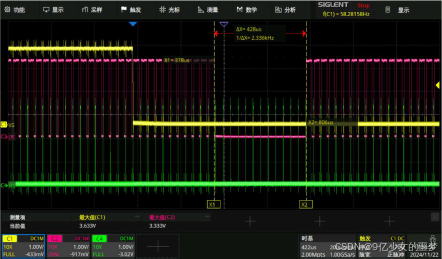

V blank的宽度=428us  12H ， 建议Vporch 加大到32H

VS-DE异常时间=380us

VS高电平的宽度=1.36ms

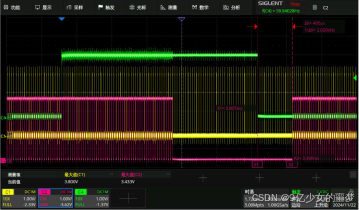

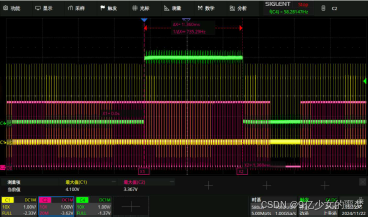

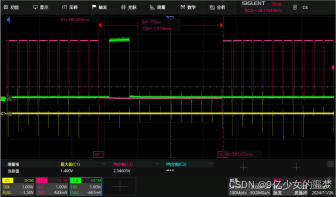

抓取主板DE/VS/HS信号---插摄像头， VS/DE宽度变宽

VS-DE T=495us

VS宽度=2.8ms

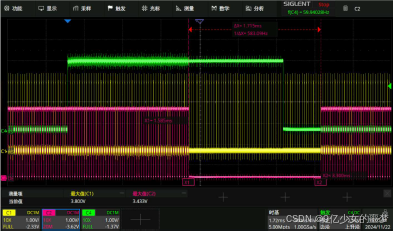

插摄像头后 V blank的宽度=1.715ms

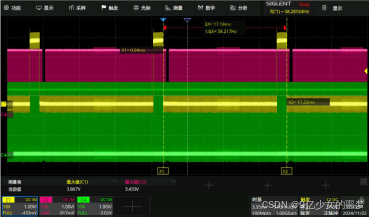

不良现象2分析：抓取主板DE/VS/HS信号---拔掉摄像头，VS信号没有了，状态为高电平-----用ST7262，现象一致

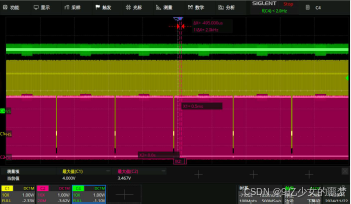

拔掉摄像头

插-拔状态切换过程

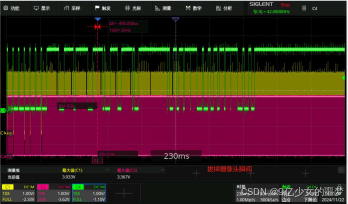

抓取主板DE/VS/HS信号---插-拔过程中， DE/VS/HS信号状态异常

总结：
不良现象1：
1）建议更改现在V porch 总数只有12， 建议更改 V porch //VS=8，VBP=8，VFP=20 ；且保持插拔摄像头的时候 V porch 一致。

2）    VS 信号在插摄像头和不插摄像头时候，信号本身不能在显示区域，建议放在V blank 区域。
3）    VS宽度在插摄像头时2.8 ms，不插摄像头时1.36ms，都太宽， 建议VS 信号宽度2-5个H 即可。

不良现象2：
2）拔掉摄像头后，VS信号没有了，状态为高电平，建议主板此处更改；
