“最细？”LVS实战案例（手把手教学）

ip介绍：1.CIP：Client IP(i客户端p)
             2.VIP: LVS外网的IP
             3.DIP: LVS内网的IP
             4.RIP: Real server IP(服务端ip)


一：部署NAT模式集群案例

1.Director 服务器采用双网卡，一个是桥接网卡连接外网，一个是仅主机网卡与后端Web服务器相连。
2.Web服务器采用仅主机网卡与director相连。
3.Web服务器网关指向192.168.0.100。
4.后端web服务器不需要连接外网。

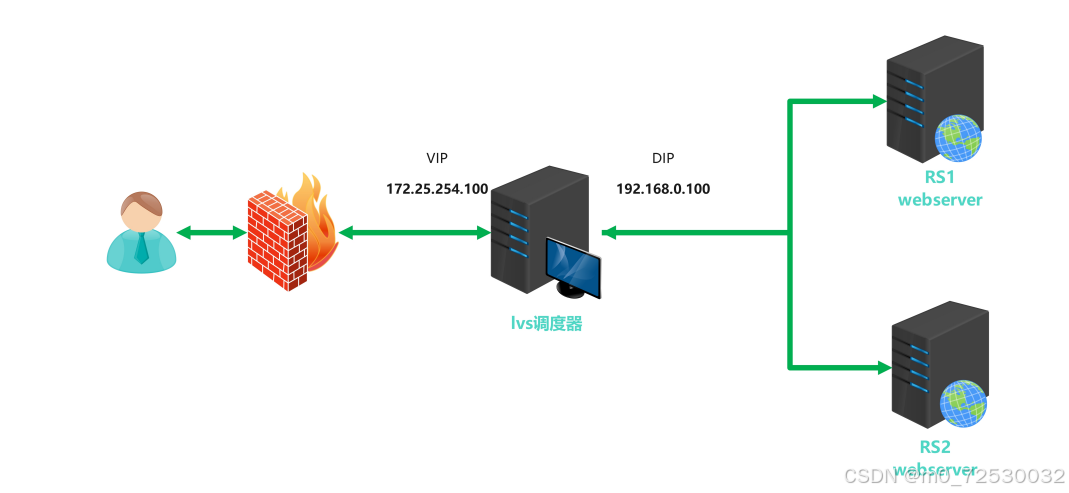

NAT模式：客户端发送数据请求，数据请求到达了vip（NAT模式） 之后，在lvs这台主机里面做了目的地地址转换和目标端口转换，然后数据请求被后端RS接收。RS作响应的时候把数据请求传给dip（仅主机模式），dip再传给vip，最后再传回去。

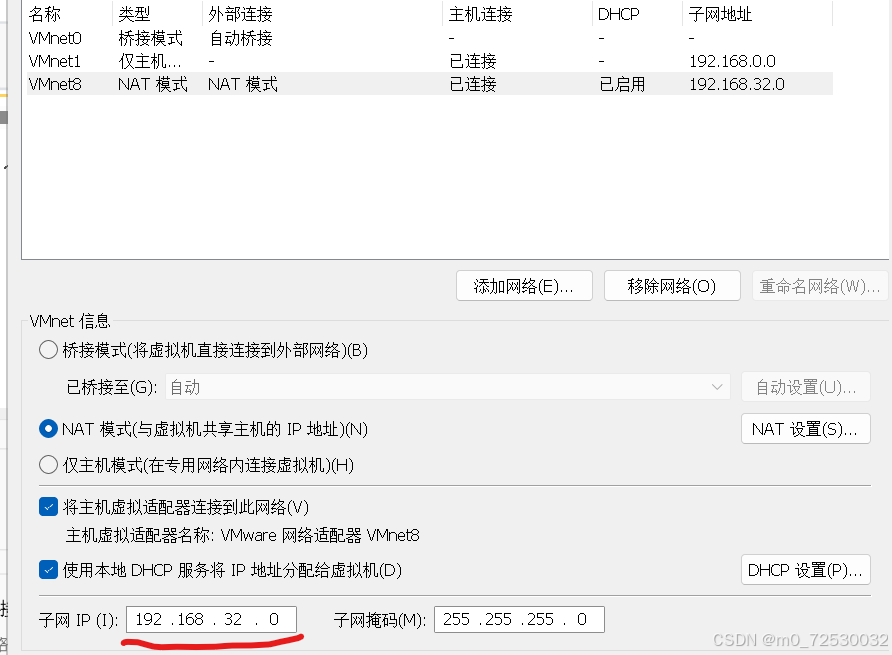

1.1：实验环境

lvs主机：（NAT模式）vip192.168.32.100，（仅主机模式）dip192.168.0.100

webserver1:（仅主机模式）192.168.0.10，网关：192.168.0.100

webserver2:（仅主机模式）192.168.0.20，网关：192.168.0.100

注意：webserver的网关必须和lvs的dip一致

1.1.1：创一台叫lvs1的虚拟机

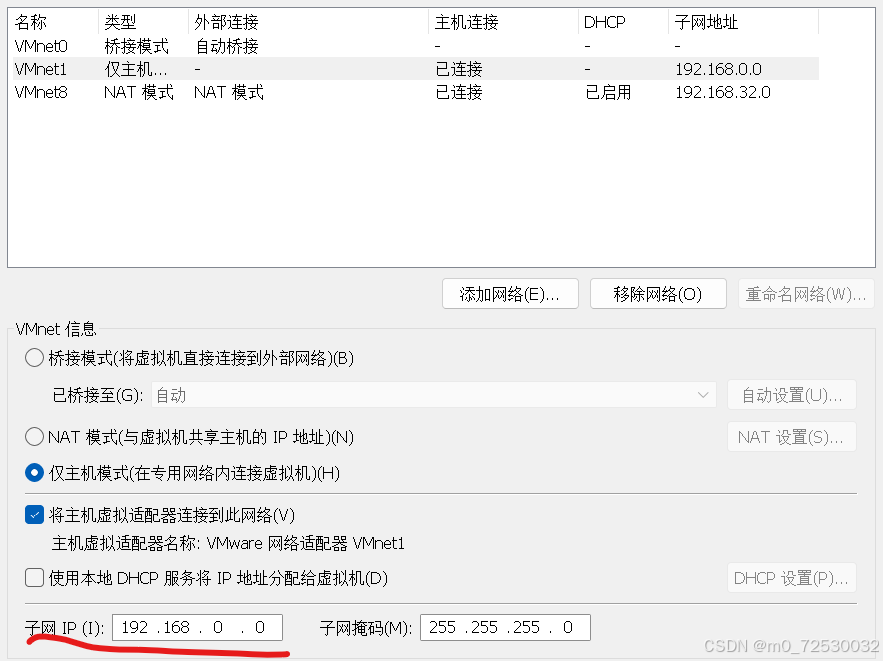

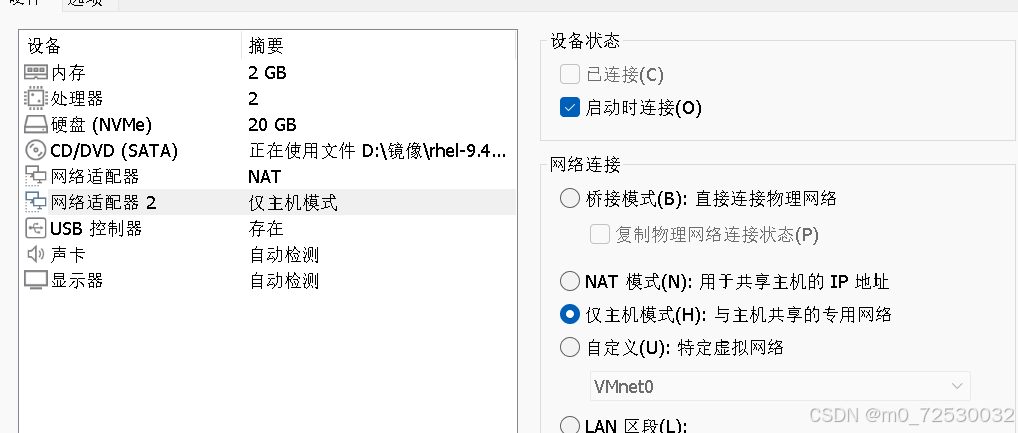

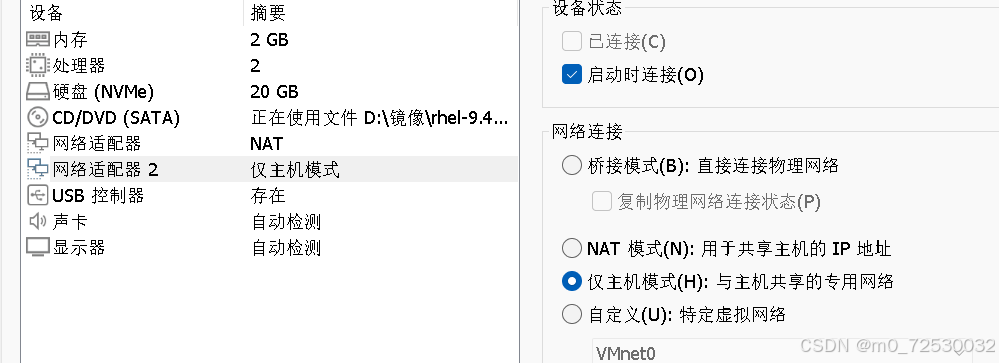

1：添加一个仅主机模式

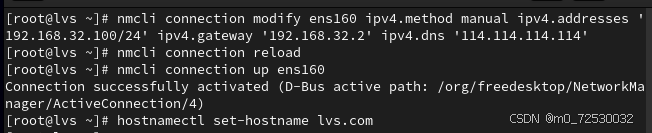

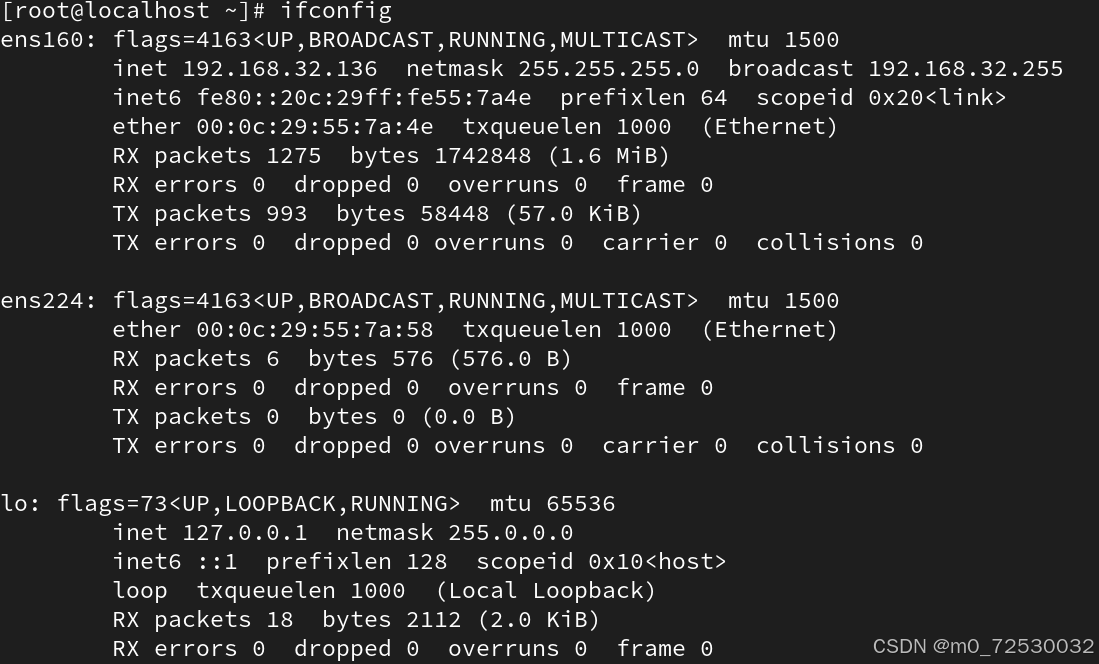

2：对ens160的ip(vip)改成192.168.32.100，主机名为lvs

3：对ens224添加ip（dip）：192.168.0.100

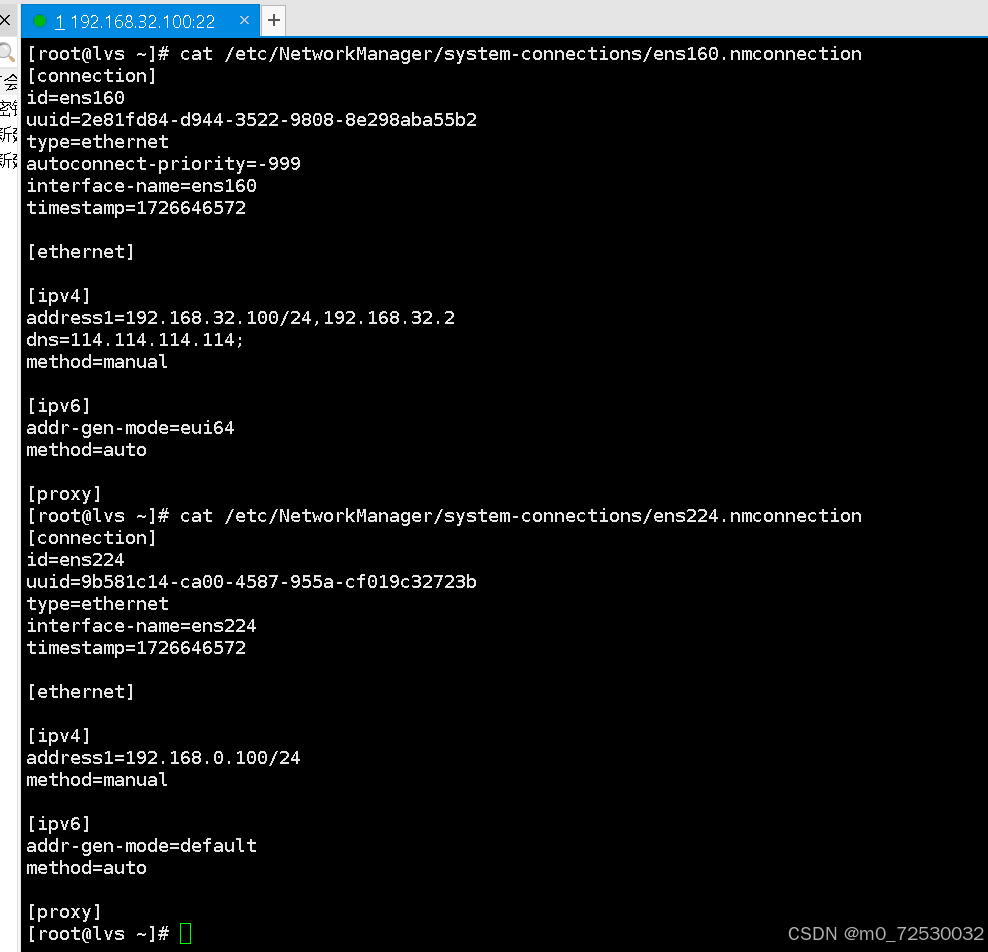

4：对/etc/NetworkManager/system-connections/ens160.nmconnection和ens224.nmconnection进行查看并编辑

5：重启

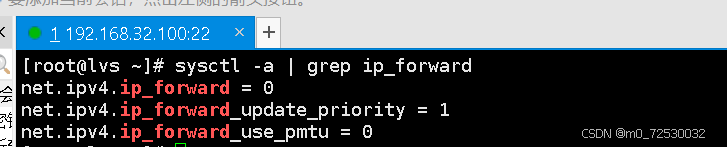

6：lvs中打开内核路由功能

因为两个网卡之间不能交流：

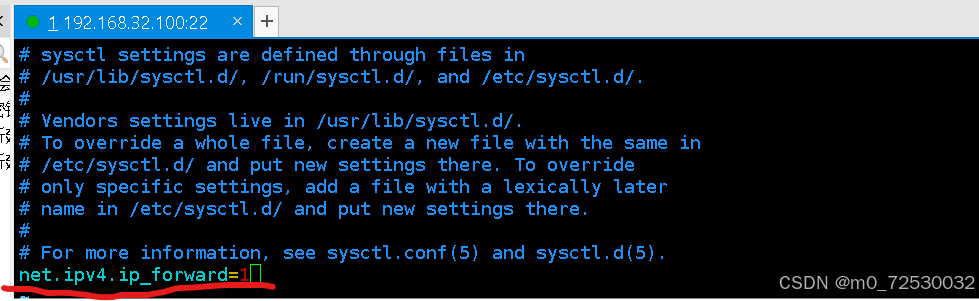

所以编辑/etc/sysctl.conf

​sysctl -p​ 命令用于重新加载 ​/etc/sysctl.conf​ 文件中的内核参数配置。这个命令通常在修改了 ​/etc/sysctl.conf​ 文件后使用，以使更改立即生效:

1.1.2：创建两台webserver虚拟机

1：将NAT模式改成仅主机模式

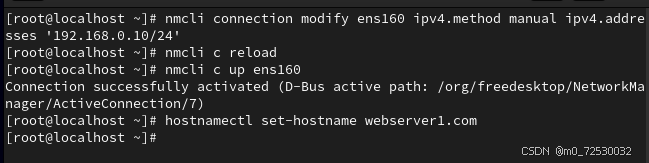

2：对webserver1添加ip并该主机名为webserver1

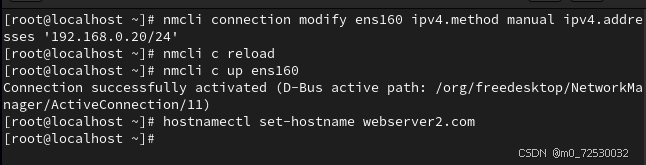

3：对webserver2添加ip并该主机名为webserver2

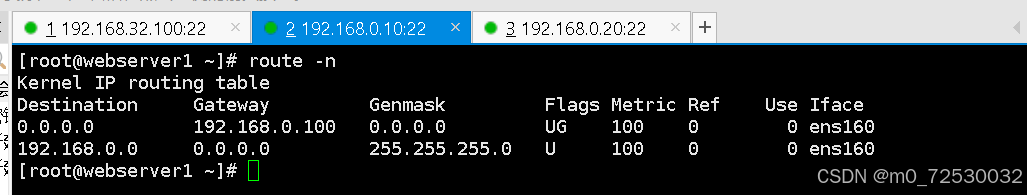

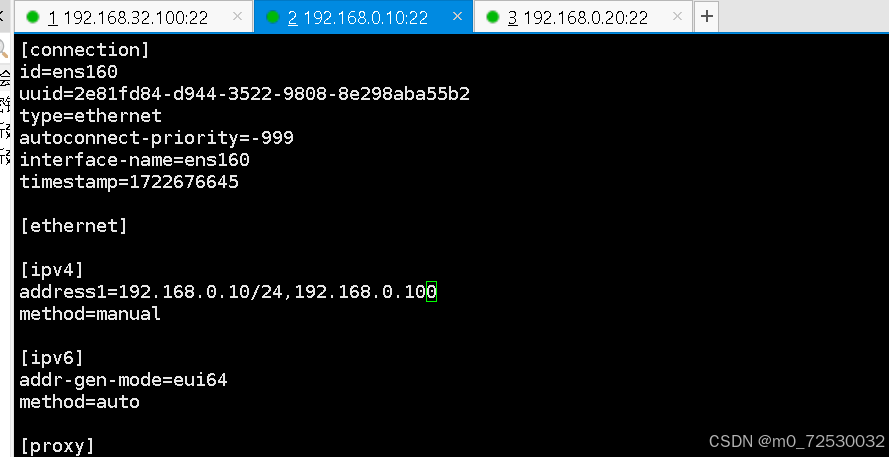

4：对两台webserver主机修改网关为192.168.0.100并重启（这里只展示webserver1）

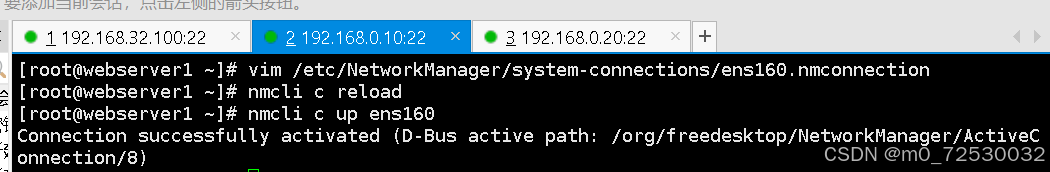

[root@webserver1 ~]# vim /etc/NetworkManager/system-connections/ens160.nmconnection

查看是否修改成功：

1.2：配置指令

1.2.1：安装,配置web服务（web1,web2）

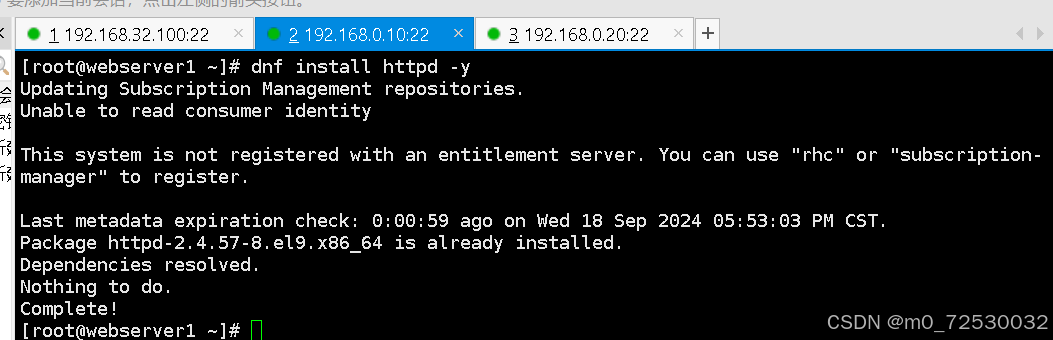

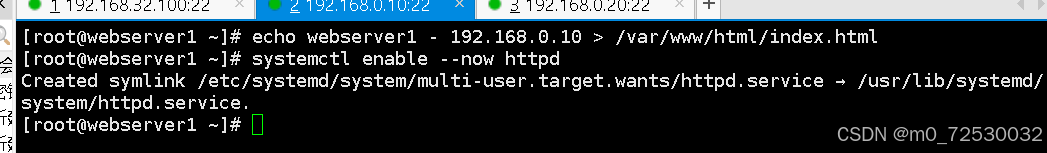

web1，web2都安装httpd：

对于web1:

对于web2:

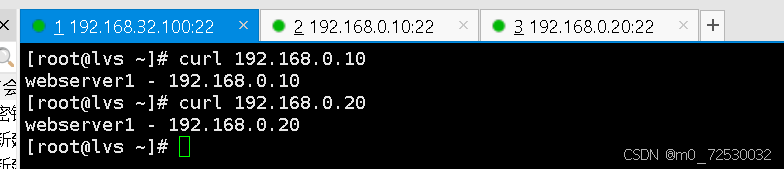

最后在lvs中检测（注意：检测环境OK没要先关闭防火墙：systemctl stop firewalld）

1.2.2：在lvs中安装lvs软件（ipvsadm）

1.2.3：添加策略

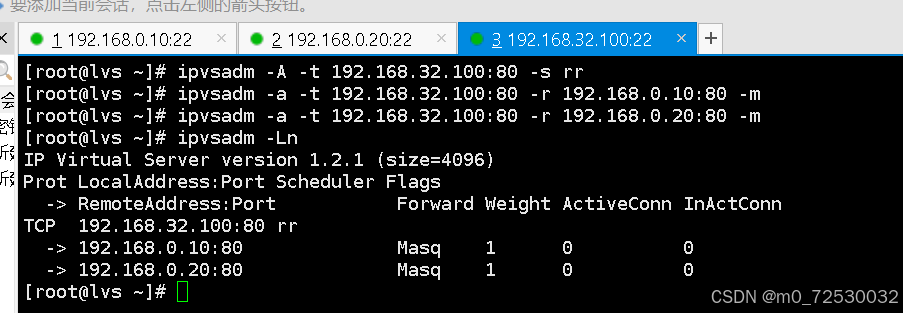

在lvs中添加调度策略：

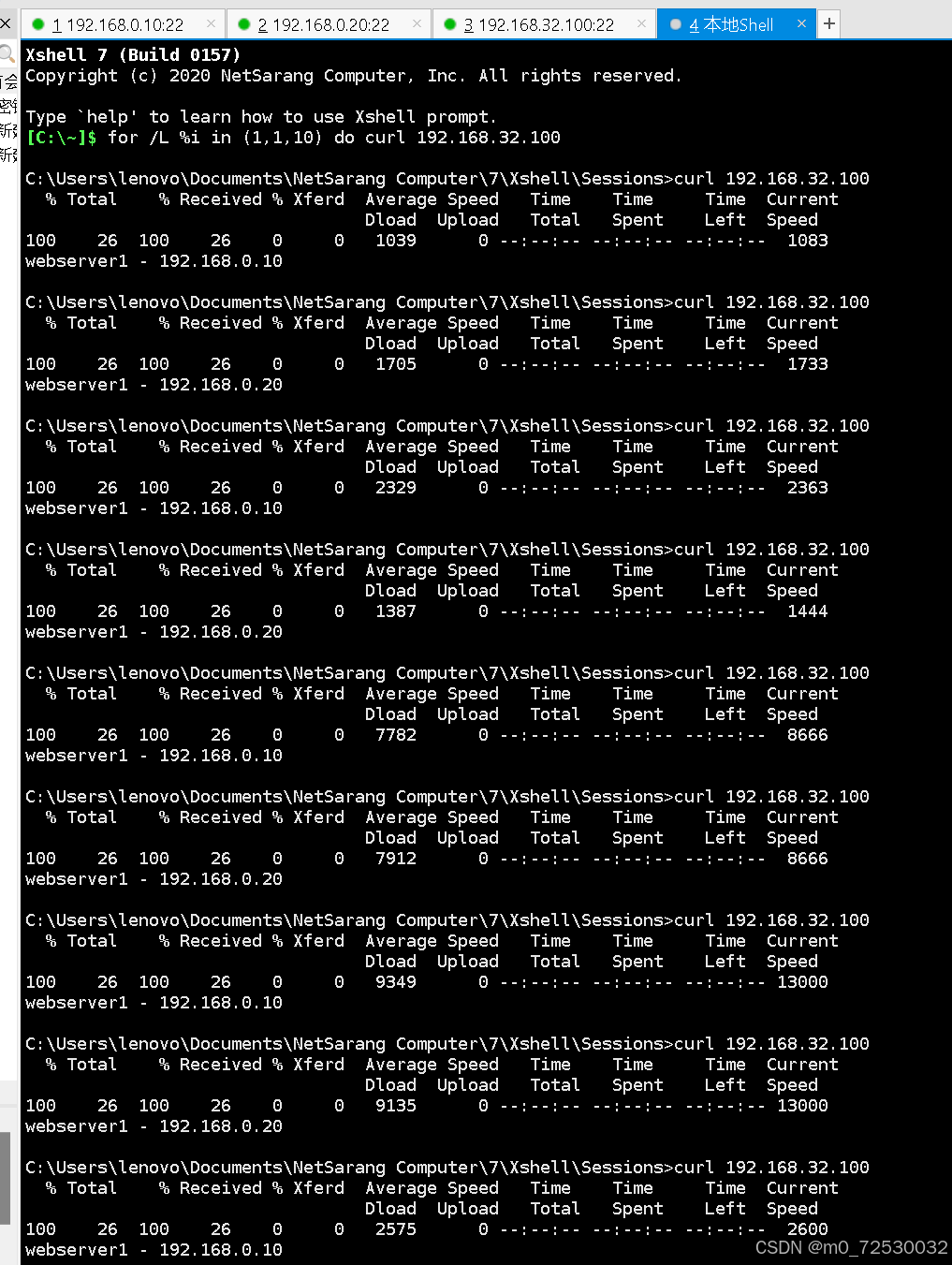

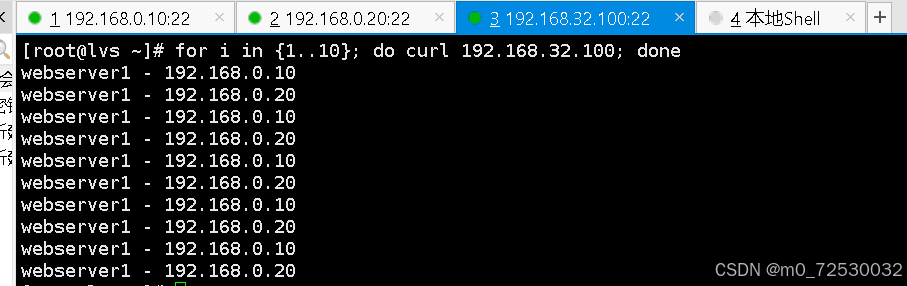

测试：

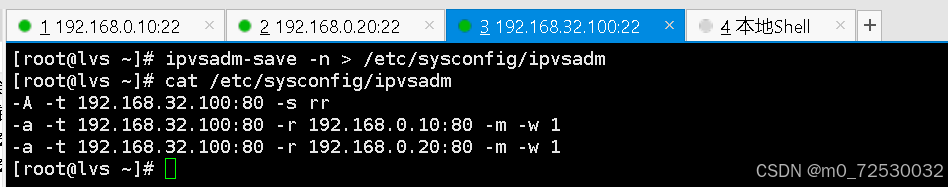

1.2.4：永久保存策略

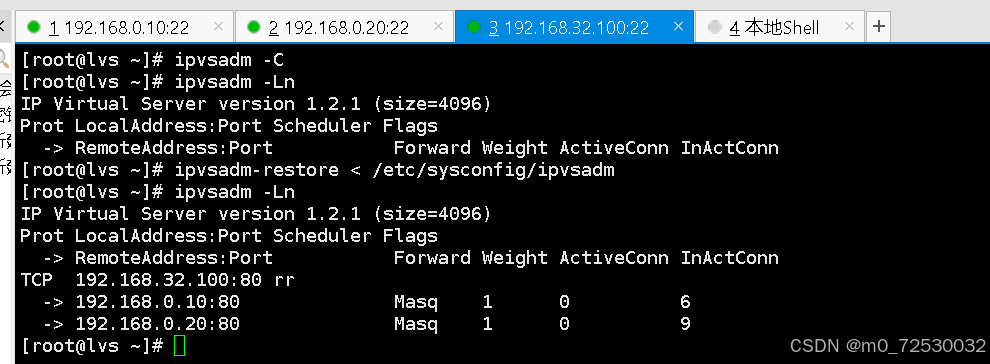

1.2.5：如果不小心用ipvsadm -C将保存的策略清除了怎么恢复

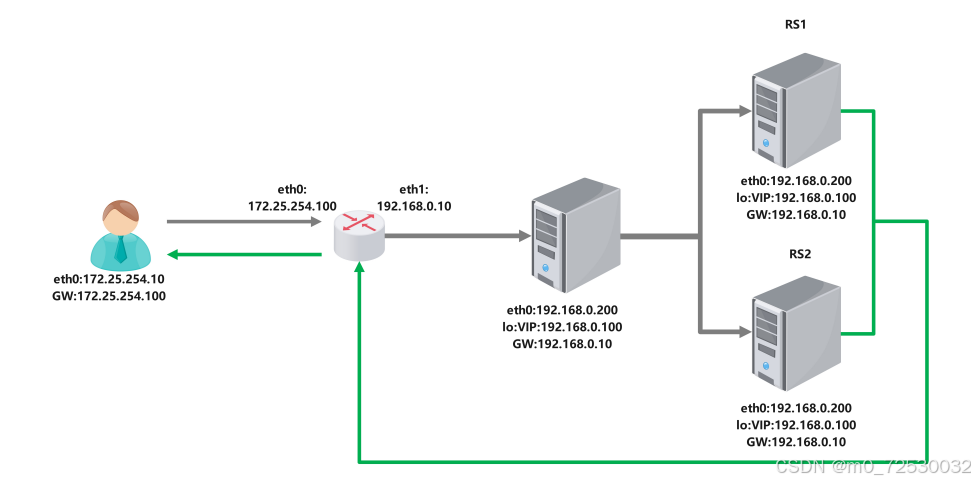

二：部署DR模式集群案例

2.1：实验环境

client（客户端）ip：192.168.32.200（NAT模式）网关：192.168.32.100

router（路由器）ip：192.168.32.100（NAT模式）192.168.0.100（仅主机模式）

lvs    vip: 192.168.0.200     dip：{192.168.0.50（仅主机模式）网关：192.168.0.100}

web1（服务端）vip:192.168.0.200     rip：{192.168.0.10（仅主机模式）网关：192.168.0.100}

web1（服务端）vip:192.168.0.200     rip：{192.168.0.20（仅主机模式）网关：192.168.0.100}

 注意：lvs,web1,web2这三台主机共同组成了内网的负载均衡环境，这三台主机的网关都要指定到路由上。客户端也要把网关指定到路由上。

2.1.1：lvs主机的配置

将上一个部署NAT实验的lvs克隆，并修改ip等配置

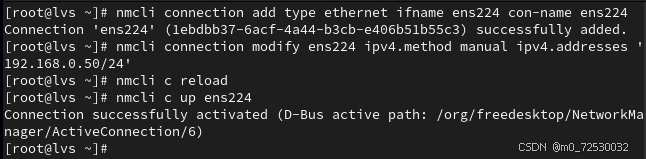

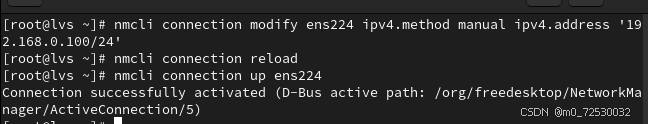

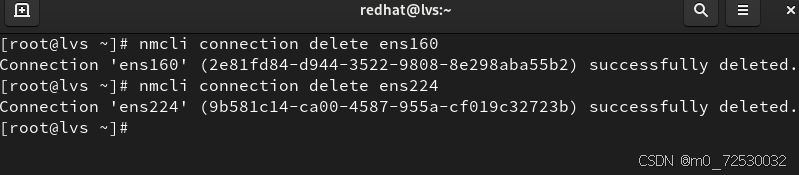

1:将ens160,ens224都删除，因为lvs为仅主机模式，只重新配置ens224的ip和网关：

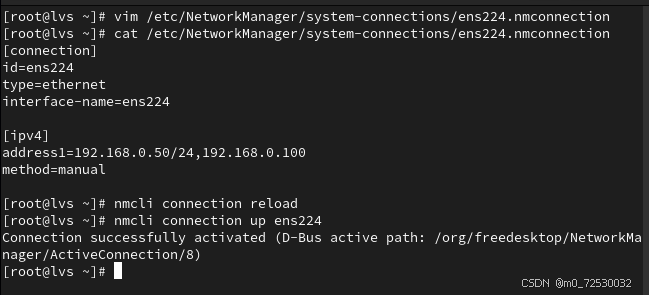

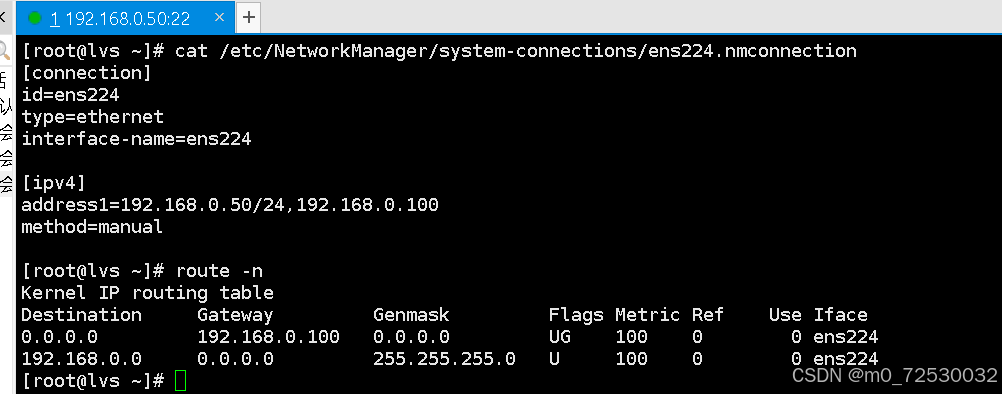

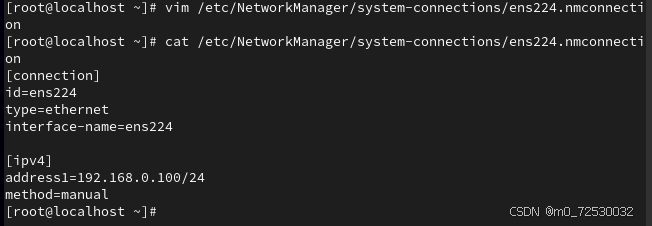

vim /etc/NetworkManager/system-connections/ens224.nmconnection

lvs主机的配置结果：

2:设定vip:

可以对ens160网卡进行设定，但作者本着简单配置原则，所以对回环接口进行添加即对lo添加（注意用/32）。

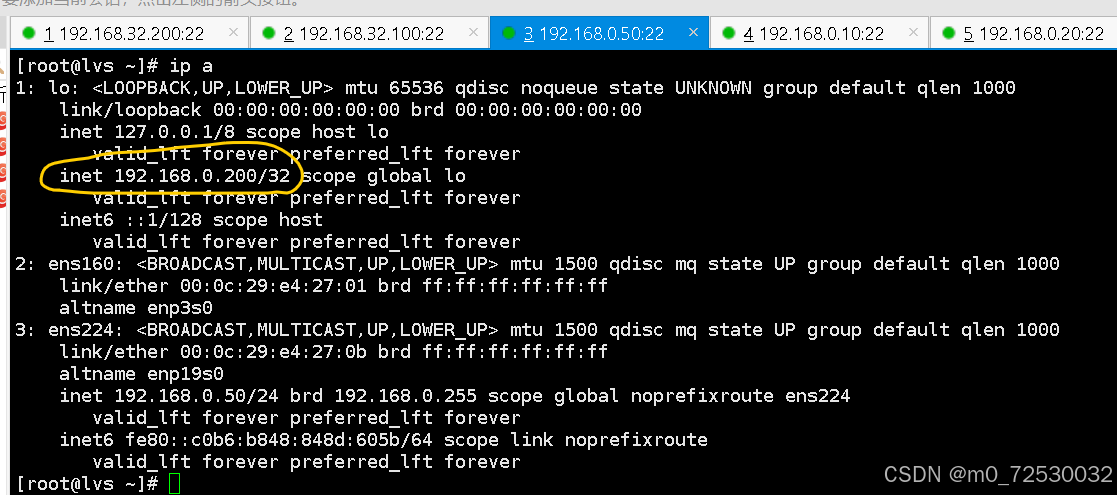

查看vip：

2.1.2：路由器的配置

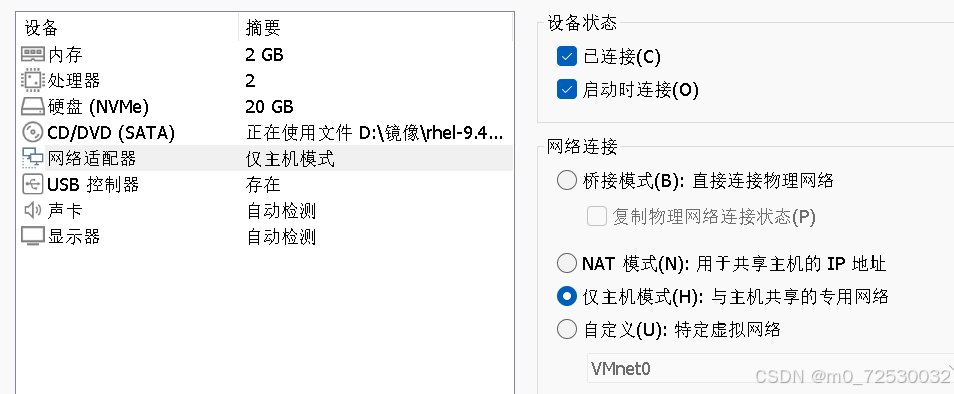

1：添加一个仅主机模式：

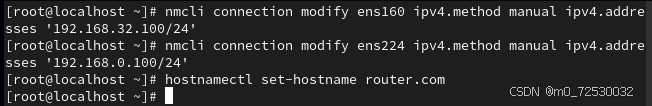

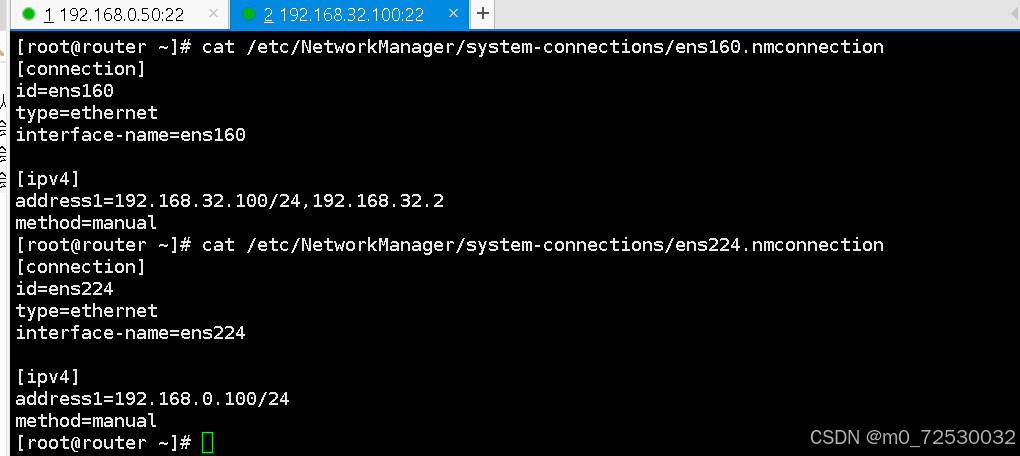

2：对（NAT模式）ens160和（仅主机模式）ens224修改ip和主机名：

3：ens224不需要网关：

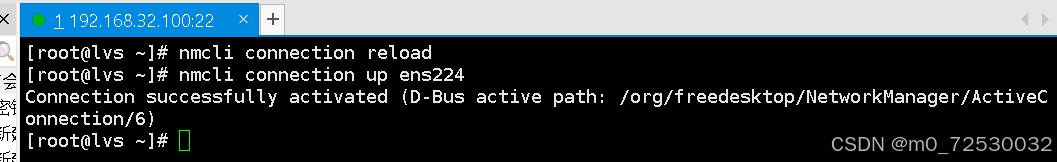

4：重启ens160和224：

查看修改后的配置：

6：打开内核路由功能：

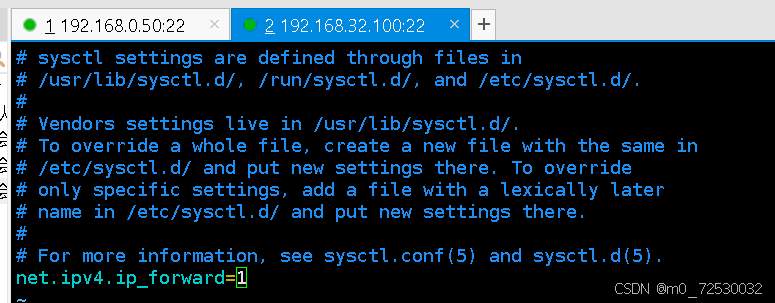

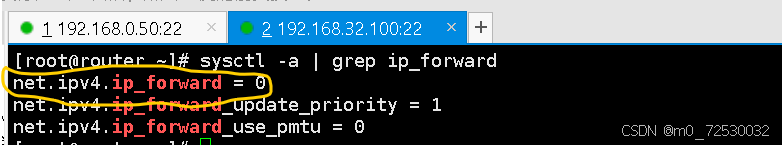

注意：要将net.ipv4.ip_forward的值改为1

[root@router ~]# vim /etc/sysctl.conf

sysctl -p​ 命令用于重新加载 ​/etc/sysctl.conf​ 文件中的内核参数配置。这个命令通常在修改了 ​/etc/sysctl.conf​ 文件后使用，以使更改立即生效:

2.1.3：client客户机配置

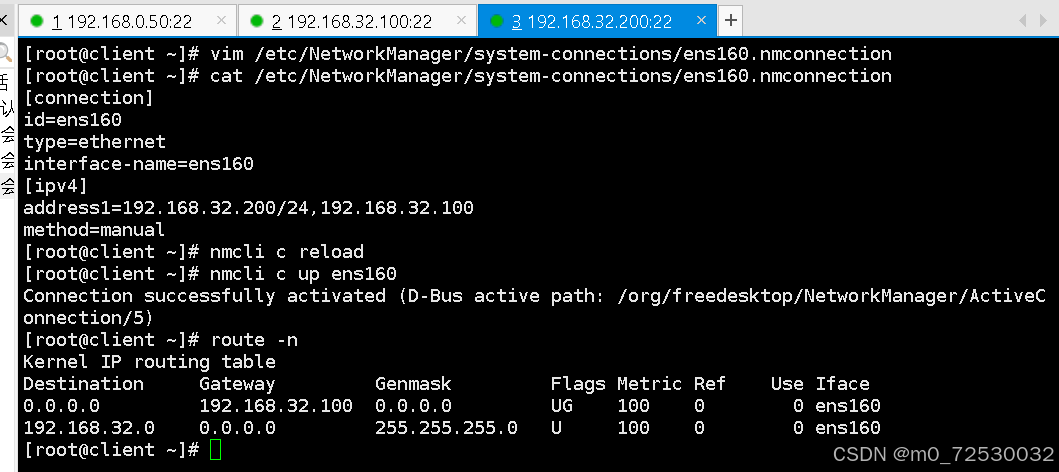

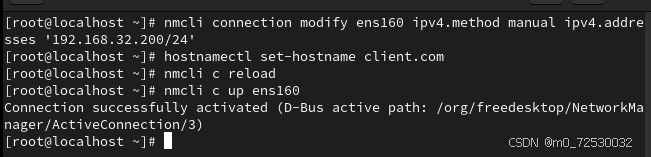

配置ip和改主机名:

改网关：

2.1.4：web（服务端）的配置

1：将上一个部署NAT实验的webserver1和2克隆，并修改ip，网关等配置

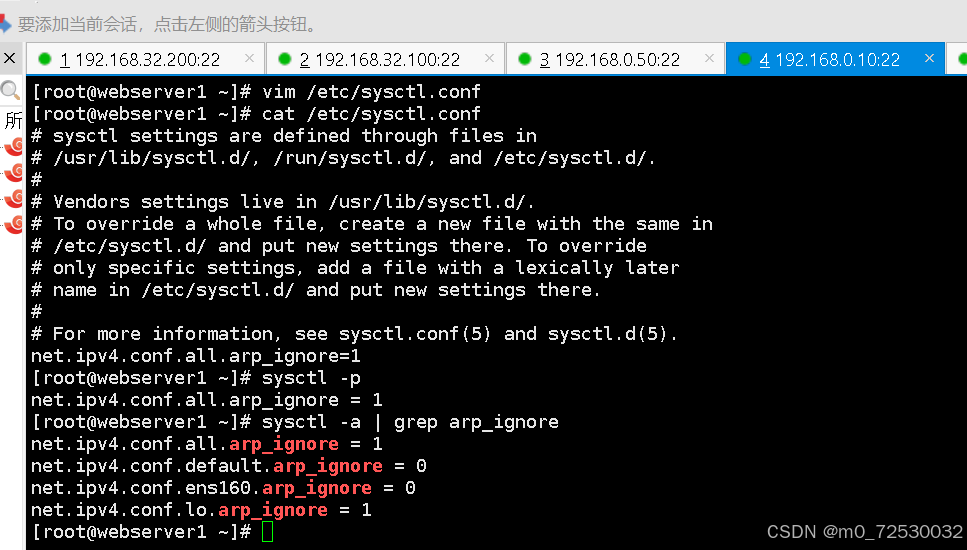

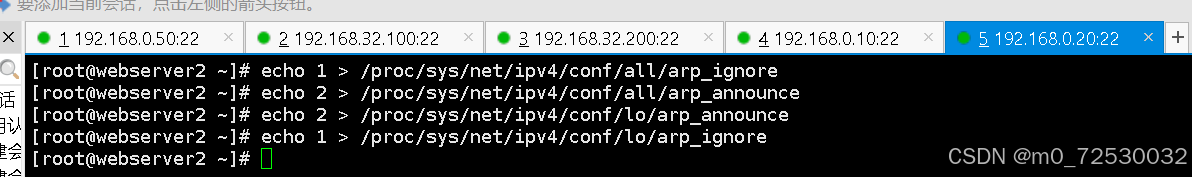

2：web主机中使vip不对外响应

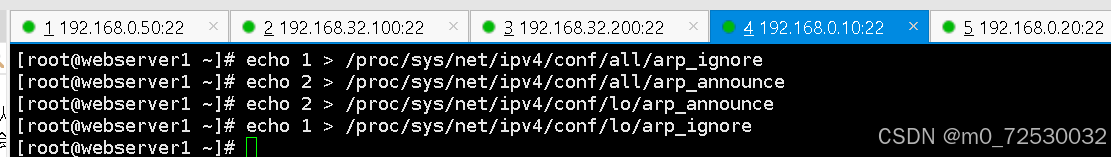

做永久设定（只展示web1，web2同理照着做）：

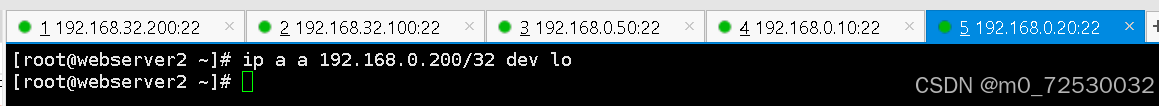

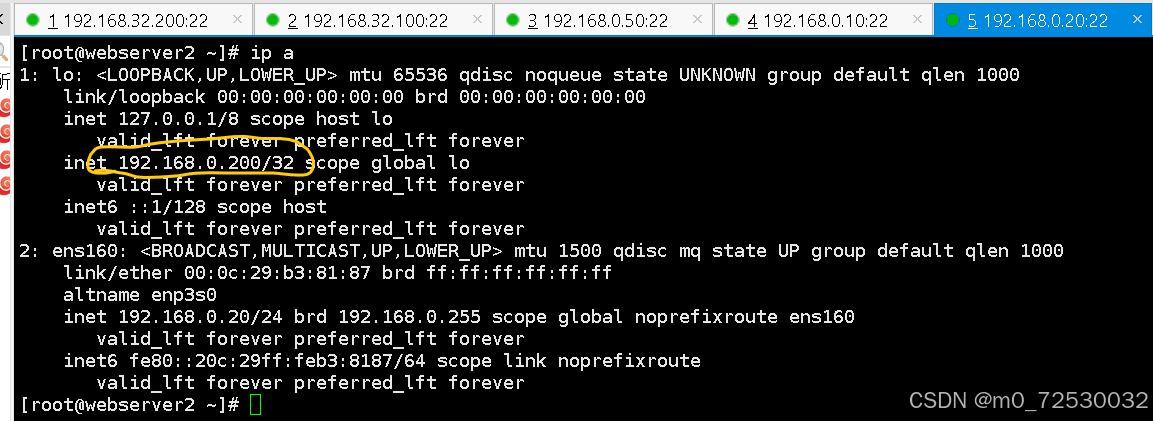

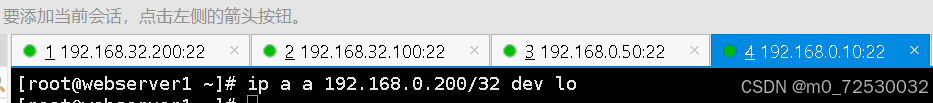

对回环接口进行添加（即对lo添加）vip（注意用/32）:

查看vip：

2.2:配置指令

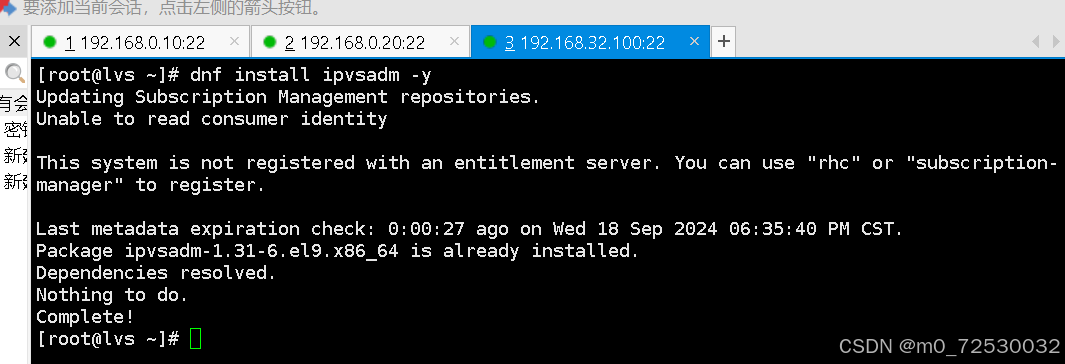

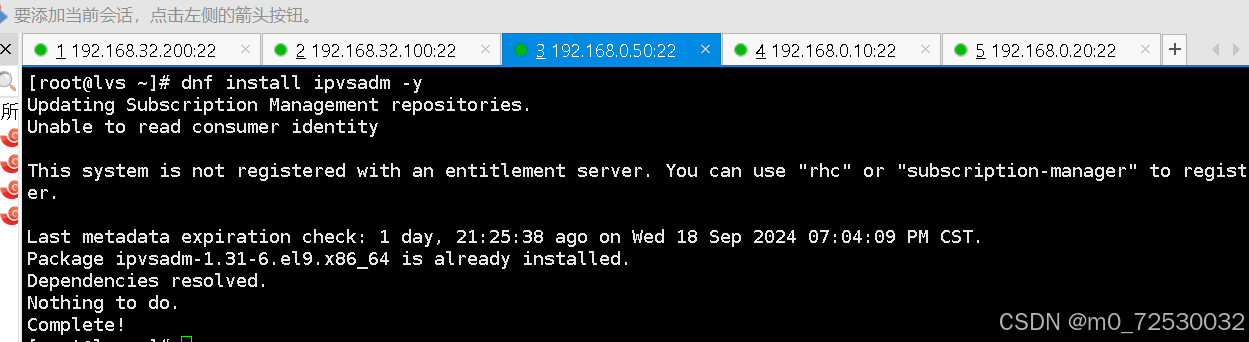

2.2.1：安装lvs软件（ipvsadm）

2.2.2:lvs添加策略

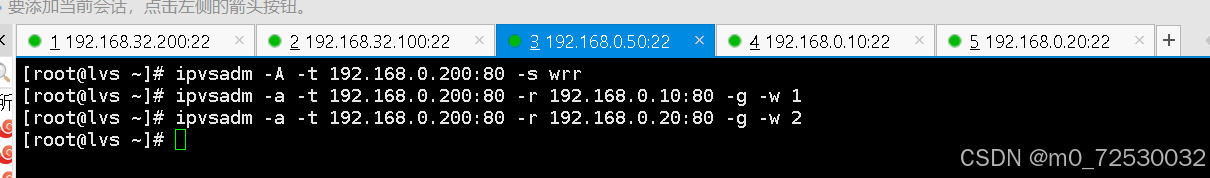

在lvs中添加策略：

2.2.3安装配置web服务：

1：web1，web2都安装httpd

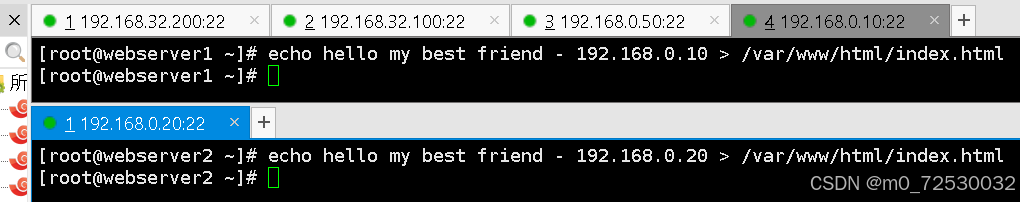

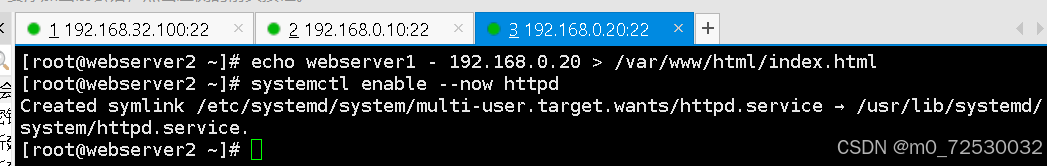

2：在web1中：echo hello my best friend - 192.168.0.10 > /var/www/html/index.html
     在web2中：echo hello my best friend - 192.168.0.20 > /var/www/html/index.html

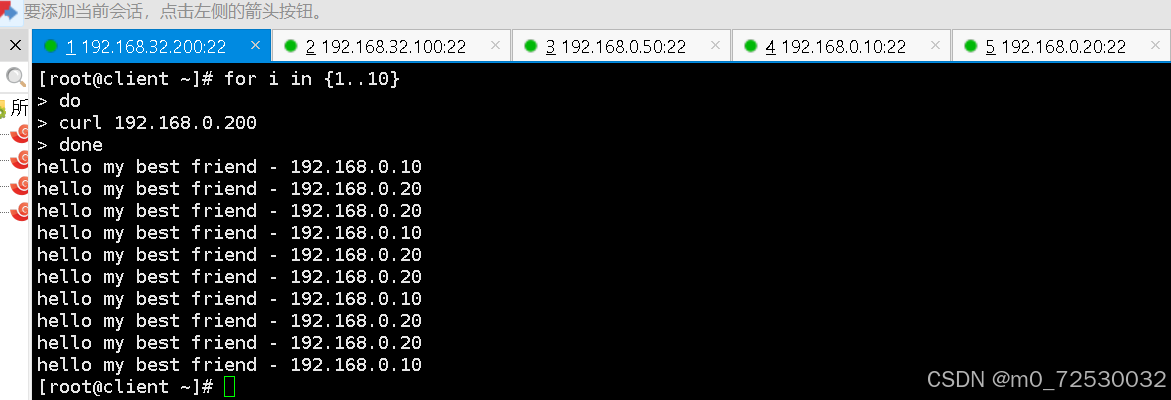

2.2.4：客户端访问

（注意：所有主机关闭防火墙）
