VRRP工作原理与THCP工作原理

目录

一、VRRP

2.VRR基本结构

3.状态机

二、THCP

1.THCP服务

2.DHCP租约过程

3. THCP操作

---

一、VRRP

VRRP（Virtual Router Redundancy Protocol），即虚拟路由器冗余协议。
虚拟的路由器是有虚拟的IP和网关，管理员可以自己指定，虚拟路由器的IP和R1、R2的ip是不可以相同的。

VRRP

单点故障：没有冗余备份

高可用：增加备份设备

1.Master、Backup路由器行为
处于Master状态的路由器会周期性地发送VRRP通告报文给Backup路由器，并在报文中描述自己的VRRP优先级、IP地址等信息，从而告诉Backup当前的状态。
如果此时网络中新出现了一台Backup路由器(其优先级高于当前Master路由器)，激活了抢占功能，那么它会忽略收到的VRRP报文，并且切换到Master状态，同时发送自己的VRRP报文并在报文中描述其优先级等信息，而此前的Master路由器在收到了该VRRP报文后，则切换到Backup状态。

2.VRR基本结构

交换机成为主或备的过程：

Master路由器：主路由器，所有流量经由主路由进行转发，并且发送vrrp报文宣布自己为主。

Backup路由器：无实际作用，等待成为主。

路由器配置号好vrrp协议后，路由器处于初始状态，当物理接口上的IP地址和虚拟ip地址一致，如果一台路由器的优先级为255，则此台路由器自动成为主。如果优先级不等于255，那就先成为备机，观望一下能不能收到其他路由器发来的vrrp报文。

如果一定时间下收不到其他路由器发来的报文，该路由器会自动成为主，如果收到vrrp报文，就会比较自己和发送报文 路由器的优先级，如果自己的优先级高，则自己为主，如果自己的优先级低，则成为备。

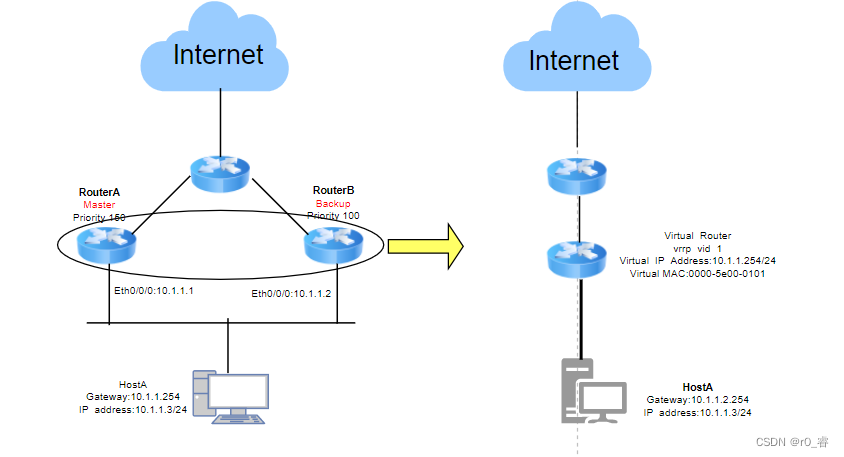

虚拟网关：通过VVRRP虚拟出来的网关IP地址，这个网关IP地址，是配置在终端设备上的；终端设备访问其他网段时，直接将数据发送给虚拟网关IP地址。此时只有master路由器会回应针对虚拟网关的ARP请求，所以最终终端设备发送的数据发送到了master路由器设备上。

优先级的范围（0-255），0和255不能被设置

优先级为0的路由器，代表主路由自动让位，让路由器备准备好成为主路由的准备。

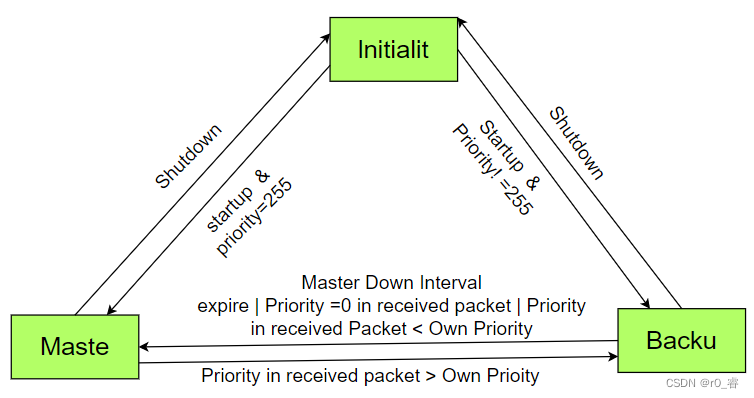

3.状态机

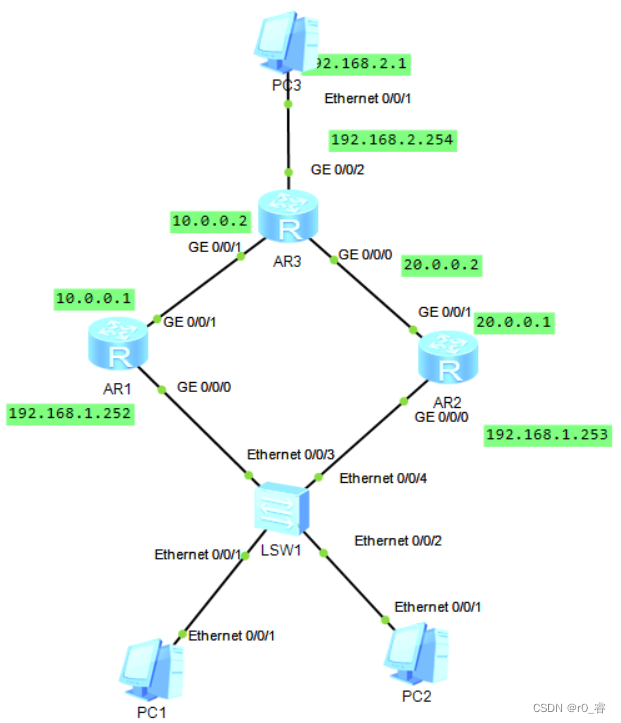

VRRP基本运行过程

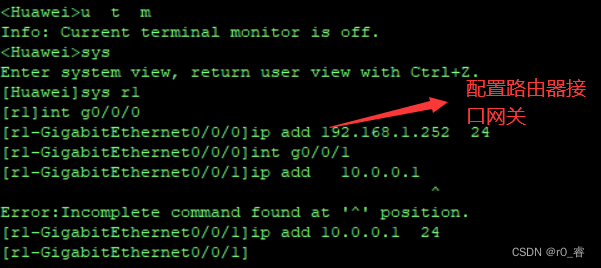

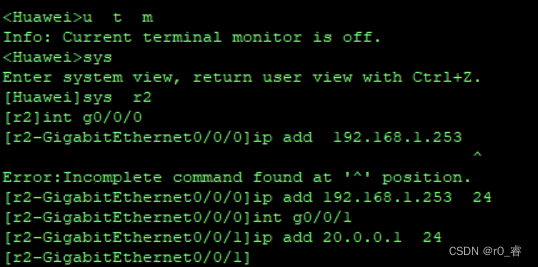

 首先配置一下路由器的网关

AR1

 AR2

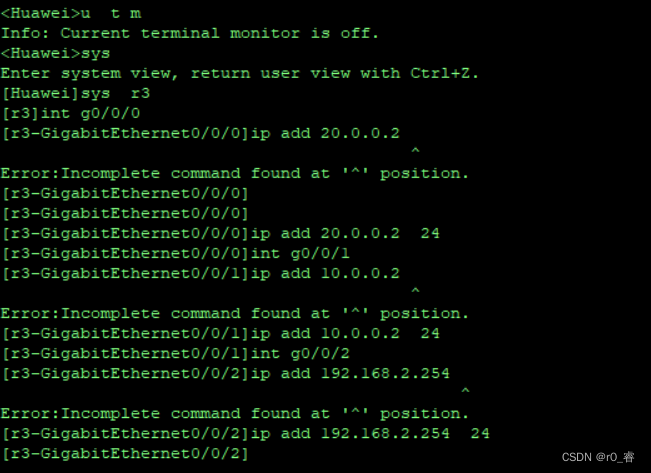

 AR3

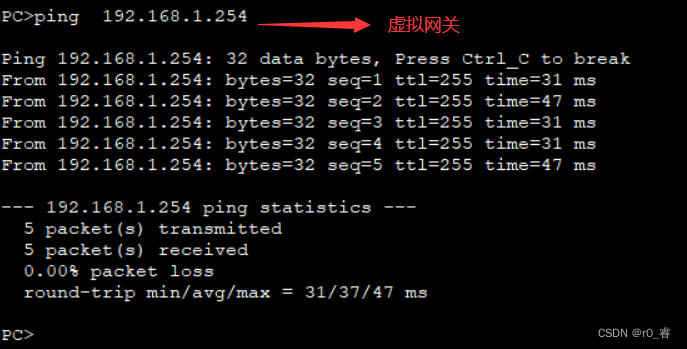

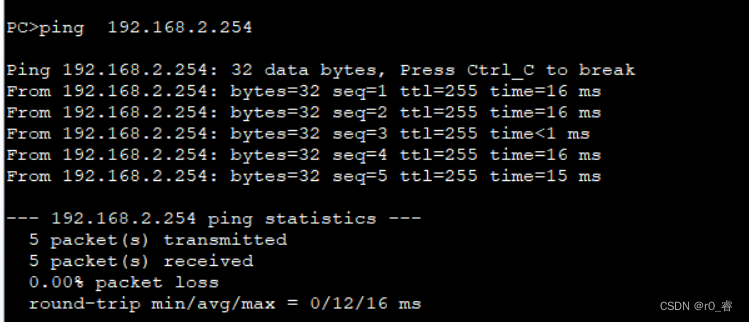

 ping一下pc3的网关是否通

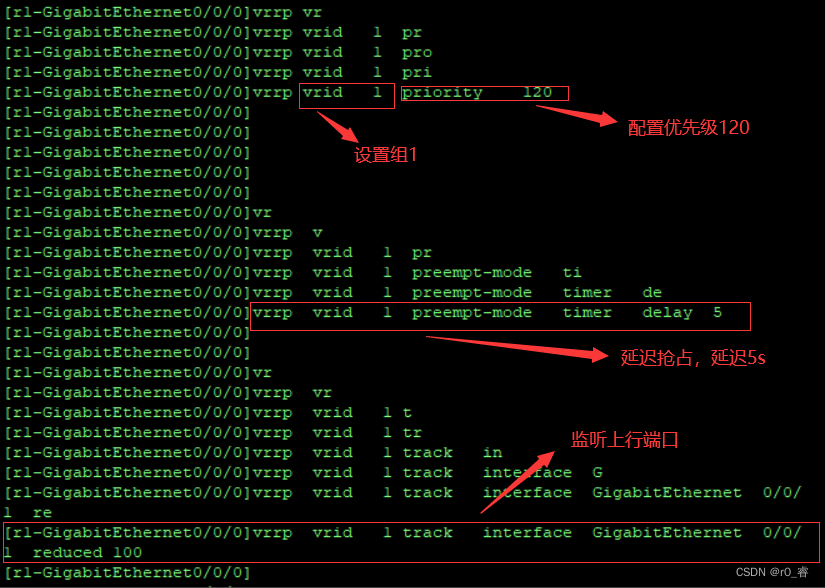

 然后配置AR1VRRP

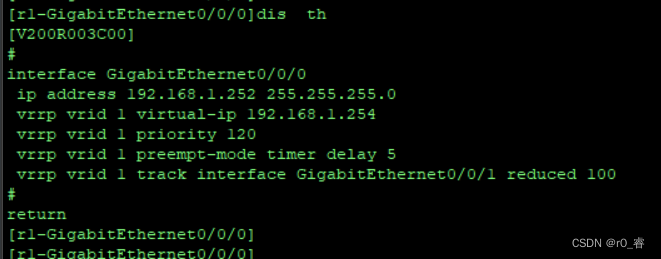

检查dis  th

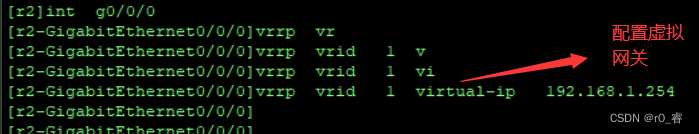

 配置AR2VRRP

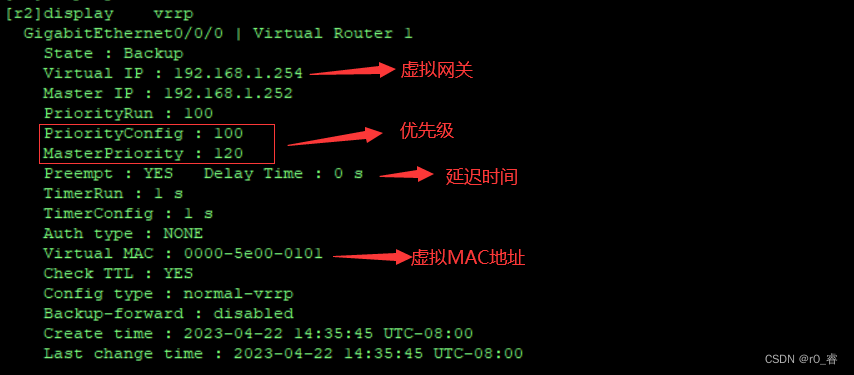

 查看VRRP

 ping一下pc3

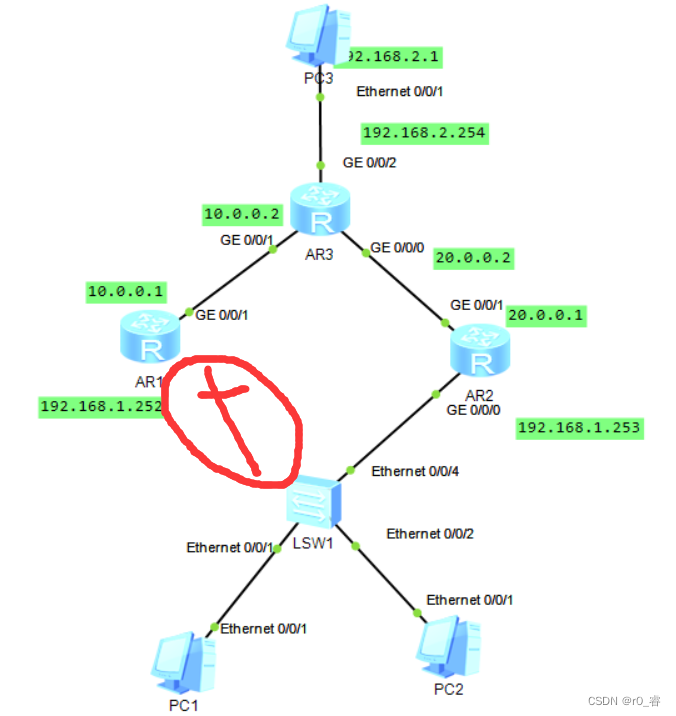

 当master路由器无法使用时

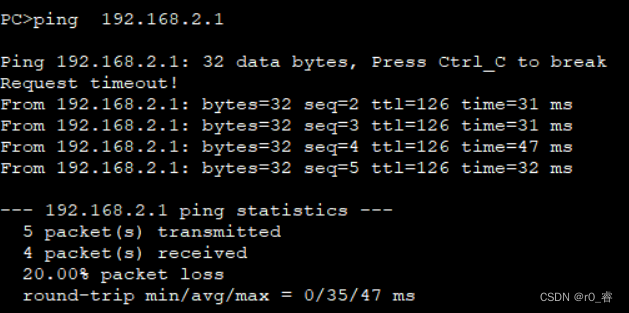

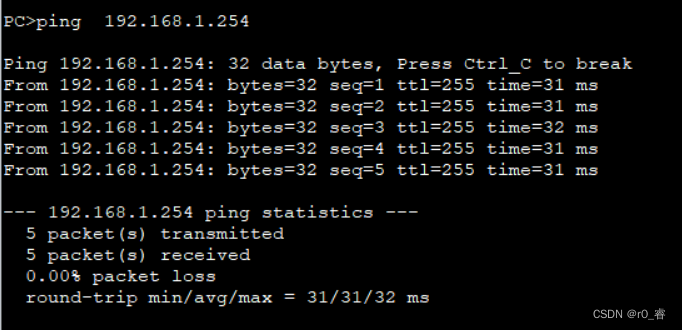

再ping一次

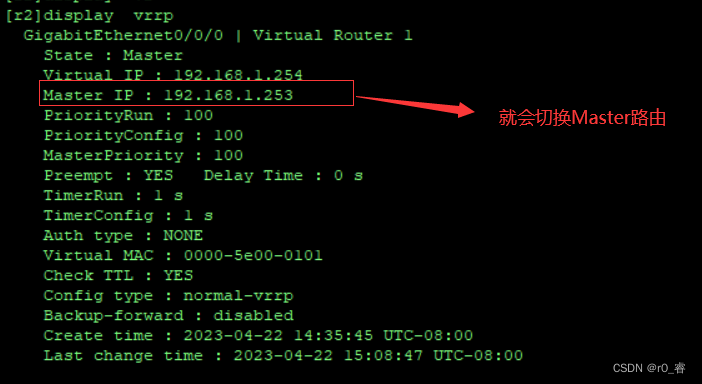

 依然可以ping通，但是Master路由器会换成AR2

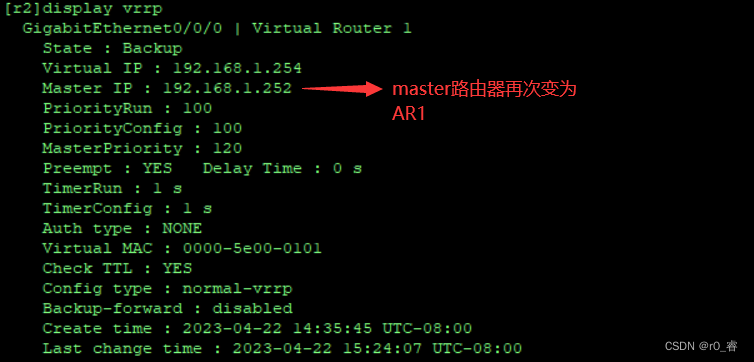

 修复好AR1时，Master路由器会再次换成AR1

二、THCP

1.THCP服务

DHCP（Dynamic Host Configuration Protocol，动态主机配置协议）

专门用于为TCP/IP网络中的计算机自动分配TCP/IP参数协议

使用DHCP的好处：1.减少管理员的工作量。2.避免输入错误的可能。3.避免IP地址冲突。4.当更改IP地址段时，不需要重新配置每一个用户的IP地址。5.提高了IP的利用率.6.方便客户端配置.

DHCP的分配方式：自动分配，分配到一个IP地址后永久使用。手动分配，由DHCP服务器管理员专门指定IP地址。动态分配，使用完后释放IP，供其他客机使用。

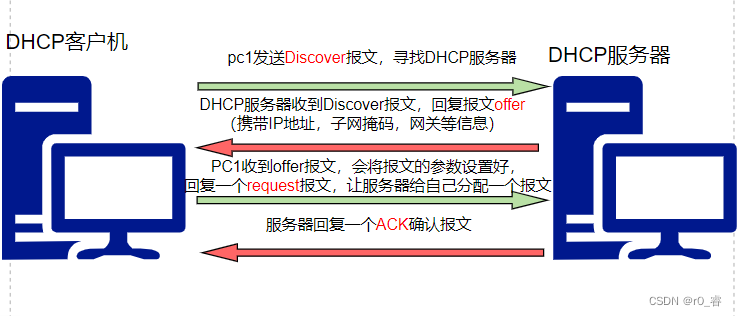

2.DHCP租约过程

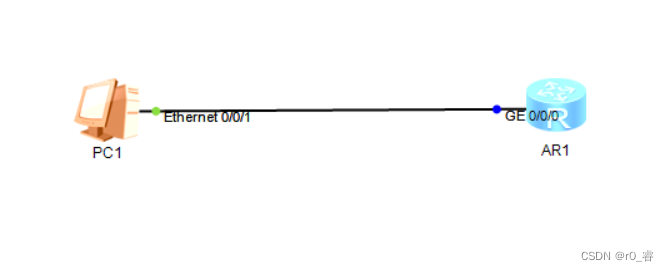

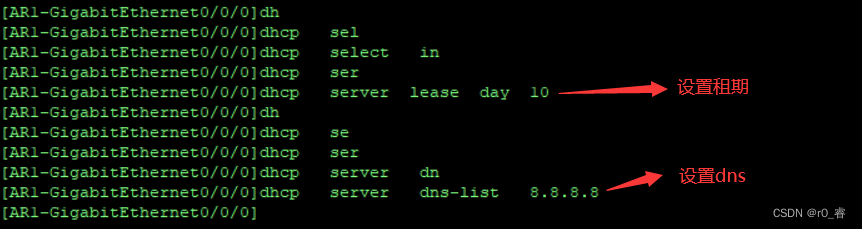

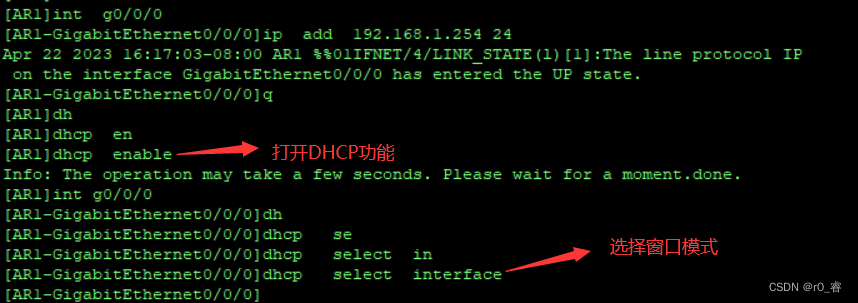

3. THCP操作

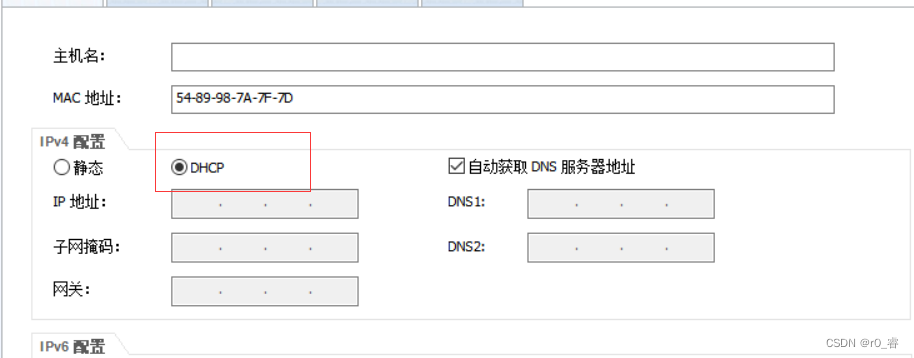

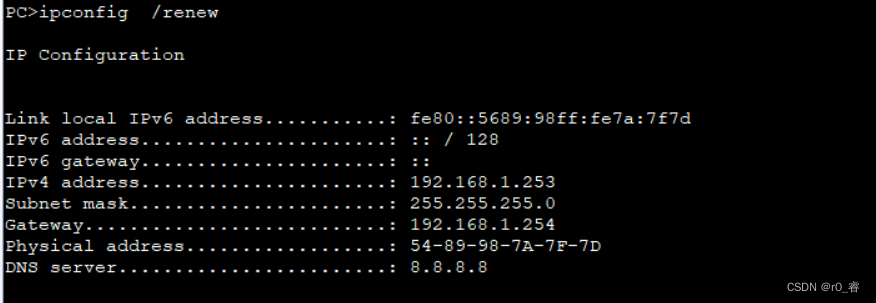

 PC1选择DHCP

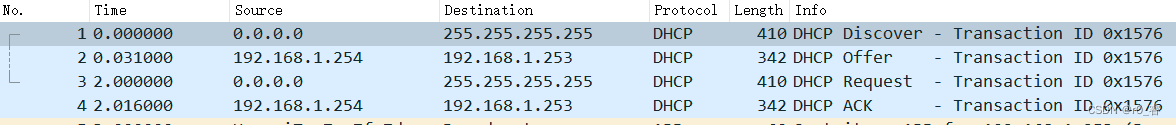

 抓包结果
