通信原理实验：ASK调制及解调实验

目录

一、实验目的和要求

二、实验内容和原理

实验器材

实验原理

三、实验步骤

实验项目一 ：ASK 调制

实验项目二： ASK 解调

四、实验记录与处理（数据、图表、计算等）

ASK 调制原理

ASK 解调原理

五、实验结果及分析

---

一、实验目的和要求

• 掌握用键控法产生 ASK 信号的方法。
• 掌握 ASK 非相干解调的原理。

二、实验内容和原理

• 实验器材

  • 主控 & 信号源模块、9 号模块 各一块
  • 双踪示波器 一台
  • 连接线 若干

• 实验原理

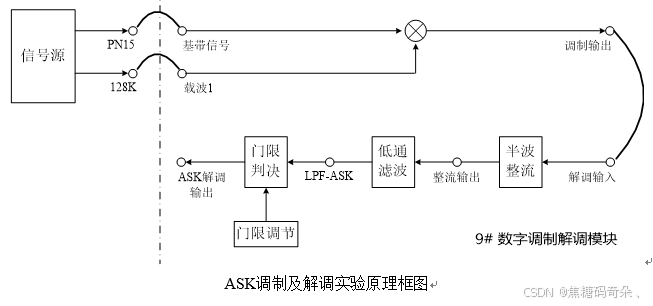

  • 实验原理框图

  •

  • 实验框图说明：ASK 调制是基带信号和载波直接相乘，已调信号经半波整流、低通滤波后，通过门限判决电路解调出原始基带信号。

三、实验步骤

• 实验项目一 ：ASK 调制

  • 概述：ASK调制实验中，ASK（振幅键控）载波幅度是随着基带信号的变化而变化。在本项目中，通过调节输入PN序列频率或者载波频率，对比观测基带信号波形与调制输出波形，观测每个码元对应的载波波形，验证ASK调制原理。

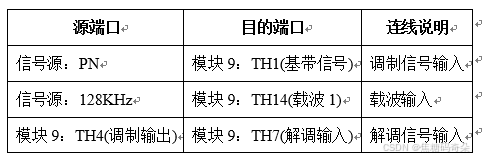

  • 连线

    •

  • 设置：开电，设置主控菜单，选择【主菜单】→【通信原理】→【ASK 数字调制解调】，将 9 号模块的 S1 拨为 0000。此时 PN 序列输出频率 32KHz，调节 128KHz 载波信号峰峰值为 3V。
  • 实验操作及波形观测
    • 以 9 号模块 TH1 为触发，用示波器同时观测 TH1 和 TH4，验证 ASK 调制原理。
    • 将 PN 序列输出频率改为 64KHz&
