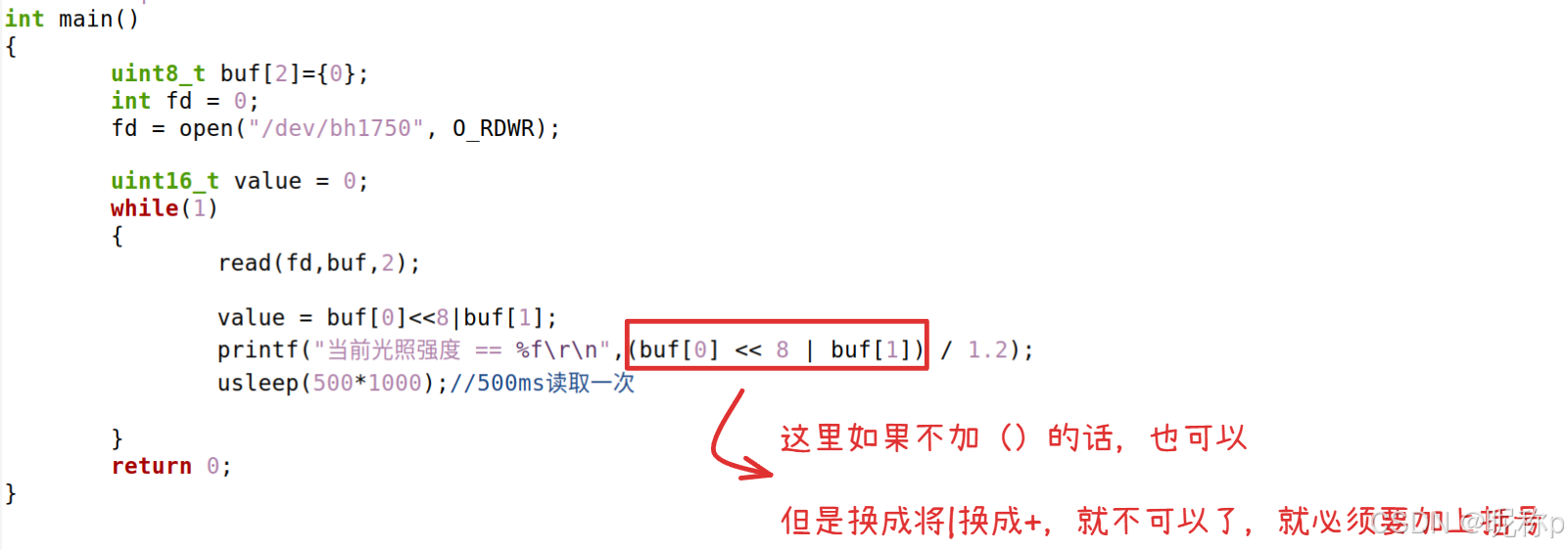

-- +有的时候不能代替或|，因为他俩的优先级不同

回顾

-- 1、什么是 IIC，IIC 的特点有哪些？

串行的通信，有以下特点：

• 总线、半双工 同步 速度慢

-- 2、IIC 的通信速度有几种标准， 怎么控制？

• 两种： 100K和400K

-- iic的速度最大400kbps，速度在100-400kbps之间。

• 真实的传输数据要除以8（传输一次数据要8位），100就是12.5kbps

-- 3、IIC 的响应信号有什么用？

• 从机发送响应信号：代表我接受到了主机的信号

• 主机发送响应信号：代表我还要数据

-- 4、如何主动结束 IIC 的通信？（也就是停止信号）

SCL 在高电平，SDA 产生上升沿

-- 5、IIC 的从机地址有几种可能？

• 两种可能：7bit和10bit。

-- 6、IIC 的读写位在协议哪个位置，0 代表什么 1 代表什么？

• 传输地址的时候第 8 个数据（代表读写位）

• 0：写

• 1：读

-- tip（补充）：Lora是一种低功耗广域网（LPWAN）通信技术，专门设计用于远距离、低带宽的无线数据传输。它能够在城市或农村等广阔区域内，提供可靠的数据传输，适用于物联网（IoT）应用。LoRa的特点：长距离传输：LoRa能够实现数公里甚至更远的无线通信，他的速度是400M -> 5KM -> 19.2K/s

-- 7、Linux 下的 IIC 的中间层有哪些 API？

• i2c_add_driver();用于匹配设备树的信息
• i2c_transfer();//用于 I2C 数据传输

-- 8、BH1750 他的工作模式有几种？6 种工作模式

-- 9、BH1750 的从机地址有几种？

• 两种，ADDR 引脚 拉高 和拉低分别代表不同的从机地址

-- 10、IIC 最多允许挂载多少个设备？

127（以7bit从机地址为例，从机最多挂载127）。

-- 11、IIC 的实际项目开发你还遇到过哪些问题，你是怎么解决的？

单片机开发 IIC 时 做从机

-- 问题：调 IIC 的时候 调了一个星期没有调通！

• 最后发现是硬件的问题（在解决问题的时候，一直解决不了的问题，很可能是硬件的问题，所以也要往那方面考虑一下）。

-- 调iic的时候会产生从机无法接收数据的问题，用示波器也能测出波形，但是从机就是接收不到数据，最后发现是电压不匹配的问题。

---

-- 上一章最终实现了对 BH1750 的传感器的读取

---

-- tip:补充：

-- volatile 变量：

在没有 volatile 的情况下，编译器通常会对程序进行优化以提高性能。例如，如果编译器检测到某个变量在程序中没有变化，它可能会将该变量的值存储在寄存器中，避免每次访问时都从内存中读取。这种优化虽然可以提高效率，但如果该变量的值在程序外部发生变化（比如硬件或其他线程修改了它的值），就会导致程序出现错误。

使用 volatile 关键字后，编译器知道该变量的值可能随时发生变化，因此每次访问该变量时都会强制从内存读取，而不是使用寄存器中的缓存值。这确保了程序能够获取到最新的值，而不会因为编译器的优化而产生不一致的结果。

volatile 主要用于防止编译器优化掉对变量的访问，确保程序能够正确读取到内存中的值。它在多线程或硬件编程中尤为重要，能够避免由于编译器优化导致的值不可见或错误。需要注意的是，volatile 并不能解决所有并发问题，例如它无法保证操作的原子性或内存屏障的管理。

---

-- SPI是一种常见的同步串行通信协议，用于微控制器与外部设备（如传感器、存储器、显示器等）之间的通信。SPI通信通常采用主从架构，在这种架构下，主设备控制通信的时序和数据流动，而从设备响应主设备的指令。

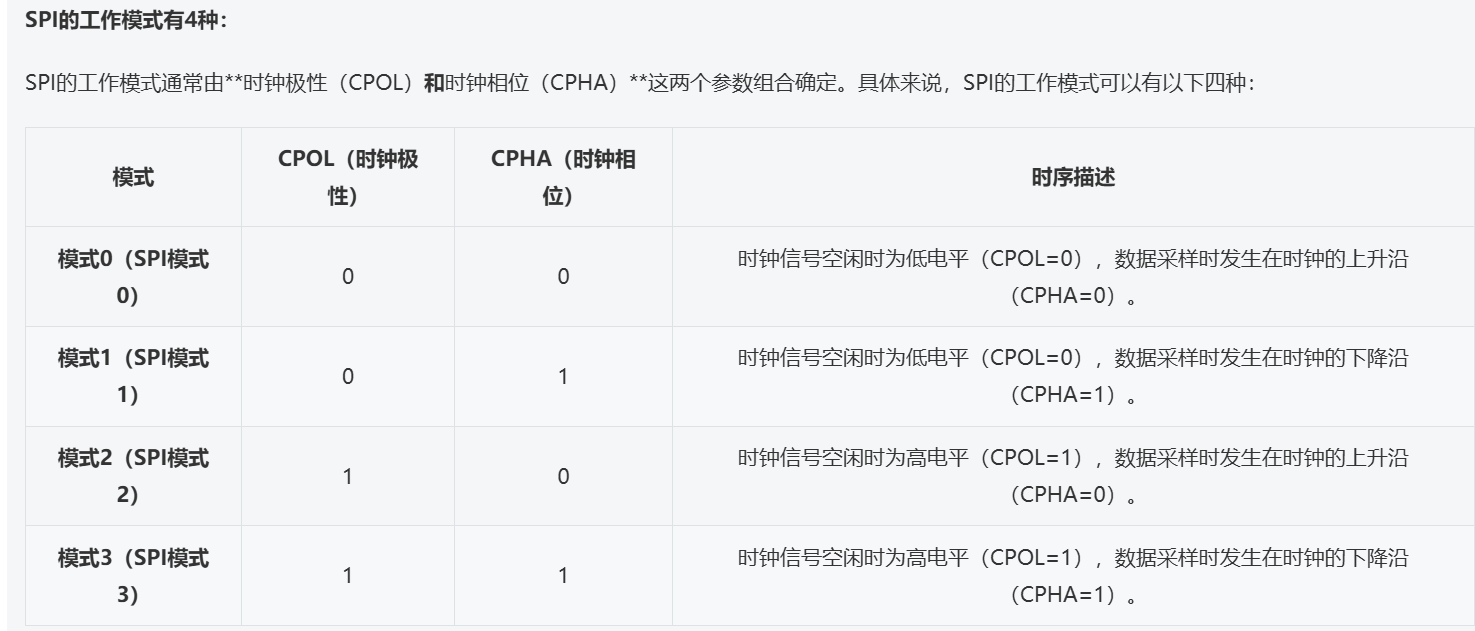

• spi的工作模式有几种？



• SPI协议的4种工作模式（模式0到模式3）是通过组合时钟极性（CPOL）和时钟相位（CPHA）来定义的。每种模式定义了时钟信号的空闲电平以及数据采样时的时钟边缘。不同的外设可能会选择不同的SPI模式，因此在设计SPI通信时，必须确保主从设备的时序匹配。
