本文详细介绍了DHT11数字温湿度传感器的使用，包括其应用场景、特点和接线方式。接着，解析了数据传输逻辑，包括40bit的数据格式和时序图分析，提供了检测模块存在的方法。此外，还给出了读取温湿度数据的代码实现，并展示了如何通过串口打印温湿度信息。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、产品介绍

1、运用场景（温湿度检测系统）

DHT11数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器，应用领域：暖通空调；汽车；消费品；气象站；湿度调节器；除湿器；家电；医疗；自动控制

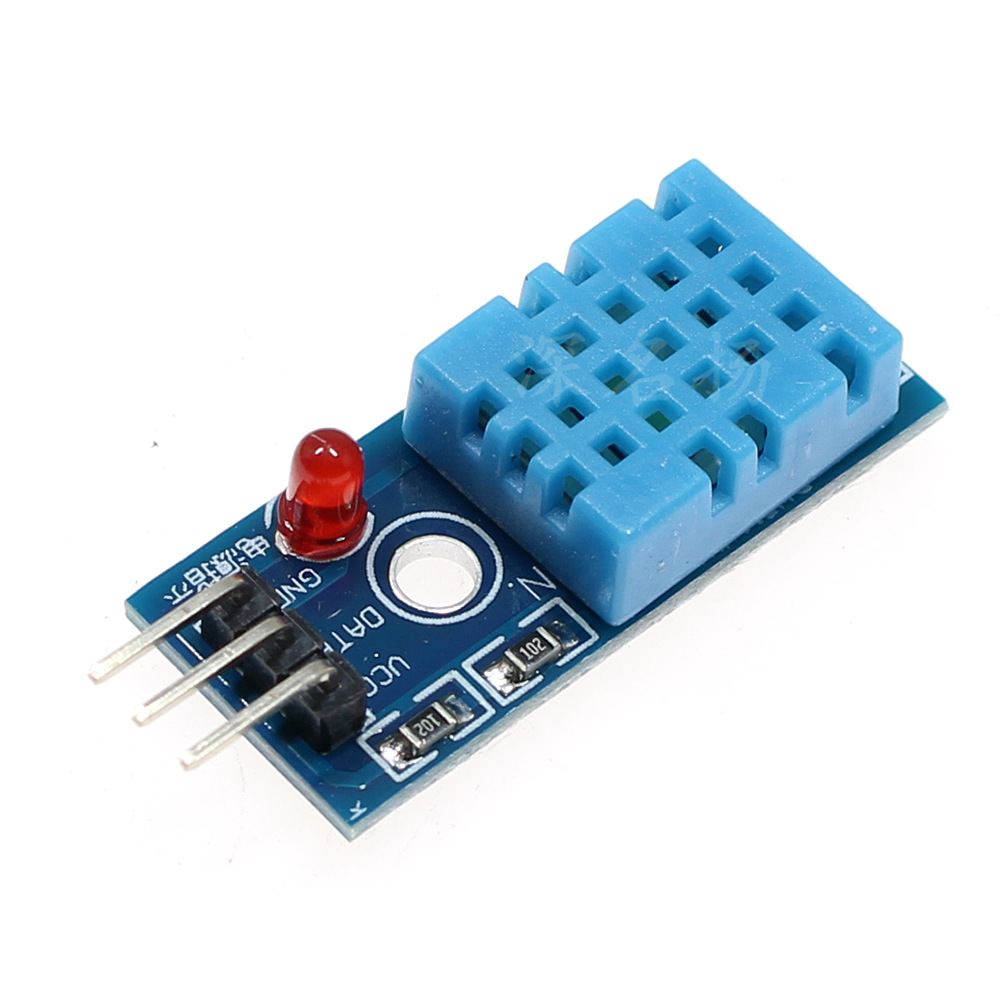

2、特点及接线

相对湿度和温度测量

全部校准，数字输出

长期稳定性超长的信号传输距离：20米

超低能耗：休眠

4 引脚安装：可以买封装好的

完全互换 : 直接出结果，不用转化

二、模块数据逻辑

数据传送逻辑

模块一次完整的数据传输为40bit,高位在前

数据格式

8bit湿度整数数据+8bit 湿度小数数据 +8bi 温度整数数据 +8bit 温度小数数据 +8bit 校验和

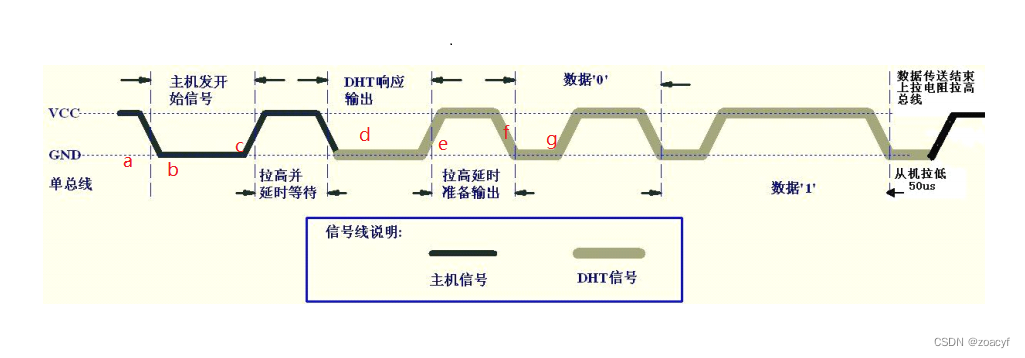

通讯过程时序图

整体逻辑分析

a : dht = 1

b ：dht = 0

延时30ms

c： dht = 1

卡d点；while(dht1);

卡e点 while(!dht)

卡f点：while(dht)

卡g点：while(!dht)

有效数据都是高电平，持续时间不一样，50us读，低电平0 高电平

三、检测模块是否存在

根据如下时序图，做通信初始化，并检测模块是否存在，功能是否正常

时序逻辑分析

a : dht = 1

b ：dht = 0 延时30ms

c： dht = 1

在60us后读

d点，如果d点是低电平（被模块拉低），说明模块存在！

//检测模块是否接在设备上
#include "reg52.h"
#include "intrins.h"
sbit ledOne = P3^7;
sbit dht = P3^3;//模块的data插在p3.3
void Delay30ms() //@11.0592MHz
{
    unsigned char i, j;
    i = 54;
    j = 199;
    do
    {
    while (--j);
    } while (--i);
}
void Delay60us() //@11.0592MHz
{
    unsigned char i;
    i = 25;
    while (--i);
}
void Delay1000ms() //@11.0592MHz
{
    unsigned char i, j, k;
    _nop_();
    i = 8;
    j = 1;
    k = 243;
    do
    {
    do
    {
        while (--k);
    } while (--j);
    }while (--i);
}
void check_DHT()
{
    //a : dht = 1
    dht = 1;
    //b ：dht = 0
    dht = 0;
    //c： dht = 1
    dht = 1;
    //在60us后读d点，如果d点是低电平（被模块拉低），说明模块存在！
    Delay60us();
    if(dht == 0){
    ledOne = 0;//亮灯，说明模块存在
    }
}
void main()
{
    ledOne = 1;
    Delay1000ms();
    Delay1000ms();

    check_DHT();
    while(1);
}

四、读取温湿度数据

时序逻辑分析

卡g点：while(!dht)

有效数据都是高电平，持续时间不一样，50us读，低电平0 高电平

DHT11传输0的时序分析

DHT11传输1的时序分析

char datas[5];

void Read_Data_From_DHT()
{
	int i;//轮
	int j;//每一轮读多少次
	char tmp;
	char flag;

	DHT11_Start();
	for(i=0;i<5;i++){
		for(j=0;j<8;j++){
			while(!dht);//等待卡g点
			Delay40us();//有效数据都是高电平，持续时间不一样，40us读，低电平0 高电平1
			if(dht == 1){
				flag = 1;
				while(dht);
			}else{
				flag = 0;
			}
			tmp = tmp << 1;
			tmp |= flag;
		}
		datas[i] = tmp;
	}
}

五、串口打印温湿度

#include "reg52.h"
#include "intrins.h"

sbit ledOne = P3^7;
sbit dht = P3^3;//模块的data插在p3.3

char datas[5];

sfr AUXR = 0x8E;

void UartInit(void)		//9600bps@11.0592MHz
{
	AUXR = 0x01;
	SCON = 0x40; //配置串口工作方式1，REN不使能接收
	TMOD &= 0xF0;
	TMOD |= 0x20;//定时器1工作方式位8位自动重装

	TH1 = 0xFD;
	TL1 = 0xFD;//9600波特率的初值
	TR1 = 1;//启动定时器
}
void sendByte(char data_msg)
{
	SBUF = data_msg;
	while(!TI);
	TI = 0;
}

void sendString(char* str)
{
	while( *str != '\0'){
		sendByte(*str);
		str++;
	}
}

void Delay30ms()		//@11.0592MHz
{
	unsigned char i, j;

	i = 54;
	j = 199;
	do
	{
		while (--j);
	} while (--i);
}

void Delay40us()		//@11.0592MHz
{
	unsigned char i;

	_nop_();
	i = 15;
	while (--i);
}

void Delay1000ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 8;
	j = 1;
	k = 243;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void DHT11_Start()
{
	dht = 1;
	dht = 0;
	//延时30ms
	Delay30ms();
	dht = 1;
	//卡d点：while(dht1)；卡e点：while(!dht)；卡f点：while(dht)
	while(dht);
	while(!dht);
	while(dht);
}

void Read_Data_From_DHT()
{
	int i;//轮
	int j;//每一轮读多少次
	char tmp;
	char flag;

	DHT11_Start();
	for(i= 0;i < 5;i++){
		for(j=0;j<8;j++){
			while(!dht);//等待卡g点
			Delay40us();//有效数据都是高电平，持续时间不一样，40us读，低电平0 高电平1
			if(dht == 1){
				flag = 1;
				while(dht);
			}else{
				flag = 0;
			}
			tmp = tmp << 1;
			tmp |= flag;
		}
		datas[i] = tmp;
	}
}

void main()
{
	ledOne = 1;
	UartInit();
	Delay1000ms();
	Delay1000ms();
	while(1){
		Delay1000ms();
		Read_Data_From_DHT();
		sendString("H:");             //湿度
		sendByte(datas[0]/10 + 0x30);
		sendByte(datas[0]%10 + 0x30);
		sendByte('.');
		sendByte(datas[1]/10 + 0x30);
		sendByte(datas[1]%10 + 0x30);
		sendString("\r\n");
		sendString("T:");             //温度
		sendByte(datas[2]/10 + 0x30);
		sendByte(datas[2]%10 + 0x30);
		sendByte('.');
		sendByte(datas[3]/10 + 0x30);
		sendByte(datas[3]%10 + 0x30);
		sendString("\r\n");
        //湿度小数部分为0；温度小数部分只能显示十进制1位，需修改代码
	}
}
