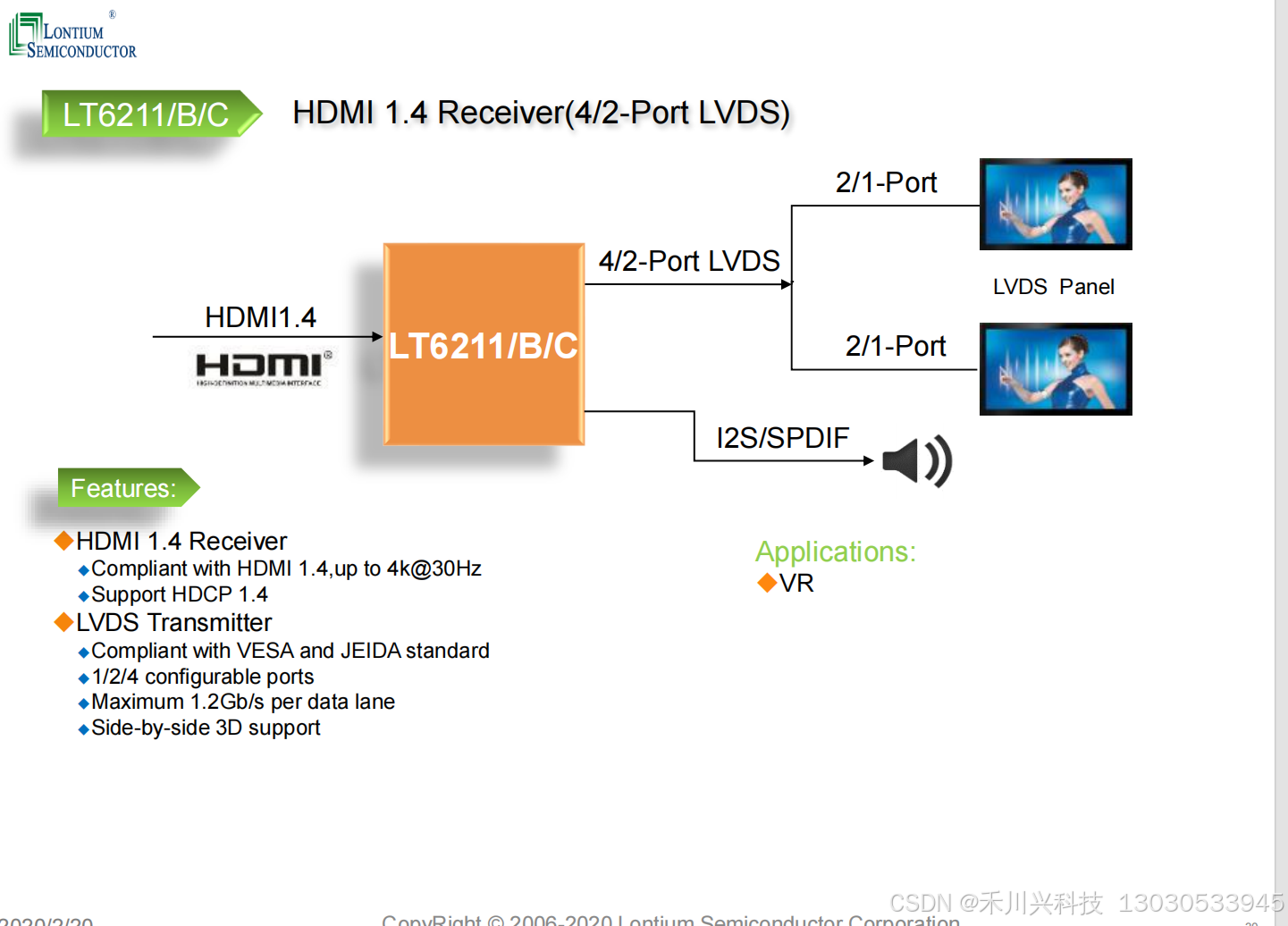

龙迅HDMI1.4转LVDS方案LT8619B LT8619C LT6211 LT6211B LT6211C

LT8619B芯片技术文档

一、概述

LT8619B是Lontium基于ClearEdge™技术的高性能HDMI接收器芯片，符合HDMI 1.4（高清晰度多媒体接口）规范。它支持HDMI/DVI双模接收，能够处理多种像素格式，并具有高输入灵敏度和自动信号丢失检测等功能。LT8619B适用于汽车娱乐系统、电视、显示器、微型投影仪和智能投影仪等多媒体设备。

二、主要特性

1. HDMI/DVI双模接收
   • 直接接口至DVI 1.0和HDMI V1.4接收器。
   • 符合DVI高达1.65Gbps和HDMI V1.4高达3.0Gbps的数据传输速率。
2. 多像素格式支持
   • 支持RGB 6/8/10/12位/组件（bpc）；YCbCr 422/444 8/10/12 bpc。
3. 高输入灵敏度和均衡能力
   • 差分输入电平低至80mV。
   • 接收机侧均衡高达12 dB。
4. 信号检测和HDCP解密
   • 自动信号丢失检测。
   • 高抖动容差高达0.6UI。
   • 支持HDCP解密。
5. 输出接口
   • RGB输出端口支持RGB888/RGB666/RGB565格式，输出分辨率最高可达4Kx2K@30Hz。
   • 双通道LVDS输出端口，支持单像素或双像素模式，24/48位面板映射到LVDS通道，18/36位面板映射到LVDS信道。
   • 可编程LVDS端口交换和可编程通道交换。
6. 视频处理和缩放
   • 完全可编程变焦比，独立水平/垂直缩放。
   • 先进的缩放算法提供高图像质量。
   • 可编程的色调和饱和度调整，亮度和对比度控制，可编程的色彩空间转换和伽马校正支持。
7. 音频支持
   • 支持8通道高质量I2S音频或SPDIF音频输出。
8. 其他功能
   • 集成了MCU，具有10个GPIO。
   • 支持I2C从机调试模式。
   • 广泛的电源管理，以节省电力。
   • 片上EDID和4M位无闪存（可选）。
   • 可通过SPI接口使用外部nor-flash以实现兼容性。

三、应用

LT8619B适用于需要将HDMI信号转换为RGB或LVDS信号的各种多媒体设备，如：

• 汽车娱乐系统
• 电视和显示器
• 微型投影仪和智能投影仪

四、硬件设计参考

对于LT8619B的硬件设计，可以参考相关的原理图、PCB文件以及布局指南。这些资料通常包含了芯片的功能描述、内部架构、引脚定义、电气特性、应用电路示例等信息，对于电子工程师、硬件设计师以及进行电路分析的技术人员非常重要。

五、软件支持

LT8619B支持多种软件工具和插件，如模拟电路仿真软件LTspice，可能包含有LT8619B的模型，使得设计者可以在设计阶段就预测和验证芯片在电路中的行为。此外，还可以获取与LT8619B相关的固件或微控制器编程资料，如源代码、烧录文件和配置文件，用于控制和优化芯片的运行参数。

六、功耗评估

功耗表是评估LT8619B在不同工作状态下的电能消耗的重要参考。它列出了芯片在空载、满载、启动等不同条件下的电流消耗，有助于设计者在满足性能需求的同时，优化系统的整体能耗。

七、总结

LT8619B是一款高性能的HDMI接收器芯片，支持多种像素格式和高分辨率输出，具有视频处理和缩放功能，以及高质量的音频输出。它适用于各种多媒体设备，为设计者提供了灵活且高效的解决方案。通过参考相关的硬件设计资料和软件支持，可以充分发挥LT8619B的性能优势，满足实际应用需求。
