OpenHarmony 实战开发——Camera模块详解~

概述

OpenHarmony相机驱动框架模型对上实现相机HDI（Hardware Device Interface）接口，对下实现相机Pipeline模型，管理相机各个硬件设备。
该驱动框架模型内部分为三层，依次为HDI实现层、框架层和设备适配层，各层基本概念如下：

• HDI实现层：实现OHOS（OpenHarmony Operation System）相机标准南向接口。
• 框架层：对接HDI实现层的控制、流的转发，实现数据通路的搭建，管理相机各个硬件设备等功能。
• 设备适配层：屏蔽底层芯片和OS（Operation System）差异，支持多平台适配。

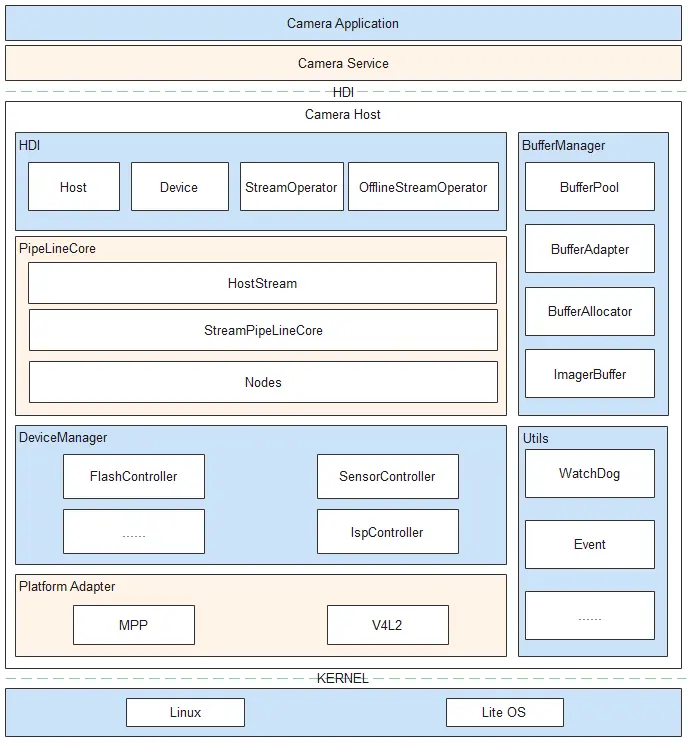

图 1 Camera驱动模块架构图

目录

• Camera模块目录表如下：

  /drivers/peripheral/camera
      ├── hal                         # camera模块的hal层代码
      │   ├── adapter                 # camera hal平台适配层的实现
      │   ├── buffer_manager          # camera hal统一的Buffer管理
      │   ├── device_manager          # 提供camera hal层设备管理能力，包括设备枚举、设备能力查询等
      │   ├── hdi_impl                # camera hal HDI的具体实现
      │   ├── include                 # camera hal层内部的头文件
      │   ├── init                    # camera hal层HDI接口使用样例实现
      │   ├── pipeline_core           # camera hal层pipeline核心代码
      │   ├── test                    # camera hal层测试代码实现
      │   └── utils                   # camera hal层工具类代码，目前提供的是watchdog
      ├── hal_c                       # 提供C实现的HAL接口
      │   ├── hdi_cif                 # C实现的HDI接口适配代码
      │   └── include                 # C形式的HDI接口
      └── interfaces                  # camera hal对上层服务提供的驱动能力接口
          ├── hdi_ipc                 # IPC模式的HDI实现
          ├── hdi_passthrough         # 直通模式的HDI实现
          └── include                 # camera hal对外提供的HDI定义

接口说明

• icamera_device.h

  功能描述	接口名称
  获取流控制器	CamRetCode GetStreamOperator( const OHOS::sptr<IStreamOperatorCallback> &callback, OHOS::sptr<IStreamOperator> &streamOperator)
  更新设备控制参数	CamRetCode UpdateSettings(const std::shared_ptr<CameraSetting> &settings)
  设置Result回调模式和回调函数	CamRetCode SetResultMode(const ResultCallbackMode &mode)
  获取使能的ResultMeta	CamRetCode GetEnabledResults(std::vector<MetaType> &results)
  使能具体的ResultMeta	CamRetCode EnableResult(const std::vector<MetaType> &results)
  禁止具体的ResultMeta	CamRetCode DisableResult(const std::vector<MetaType> &results)
  关闭Camera设备	void Close()

• icamera_device_callback.h

  功能描述	接口名称
  设备发生错误时调用，由调用者实现，用于返回错误信息给调用者	void OnError(ErrorType type, int32_t errorCode)
  上报camera设备相关的metadata的回调	void OnResult(uint64_t timestamp, const std::shared_ptr<CameraMetadata> &result)

• icamera_host.h

  功能描述	接口名称
  设置ICameraHost回调接口	CamRetCode SetCallback(const OHOS::sptr<ICameraHostCallback> &callback)
  获取当前可用的Camera设备ID列表	CamRetCode GetCameraIds(std::vector
