本文介绍了如何在STM32上创建项目，添加标准库，编写主函数控制GPIO，进行电路连接，烧录代码，并利用逻辑分析仪观察管脚时序波形，以加深对外设库的理解和调试技巧。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、工程项目创建文件夹、添加STM32标准外设库文件

一、工程项目创建文件夹、添加STM32标准外设库文件

1.下载标准库

下载地址： STM32标准外设软件库 - 意法半导体STMicroelectronics

解压后可以看到主要包含以下几个文件夹

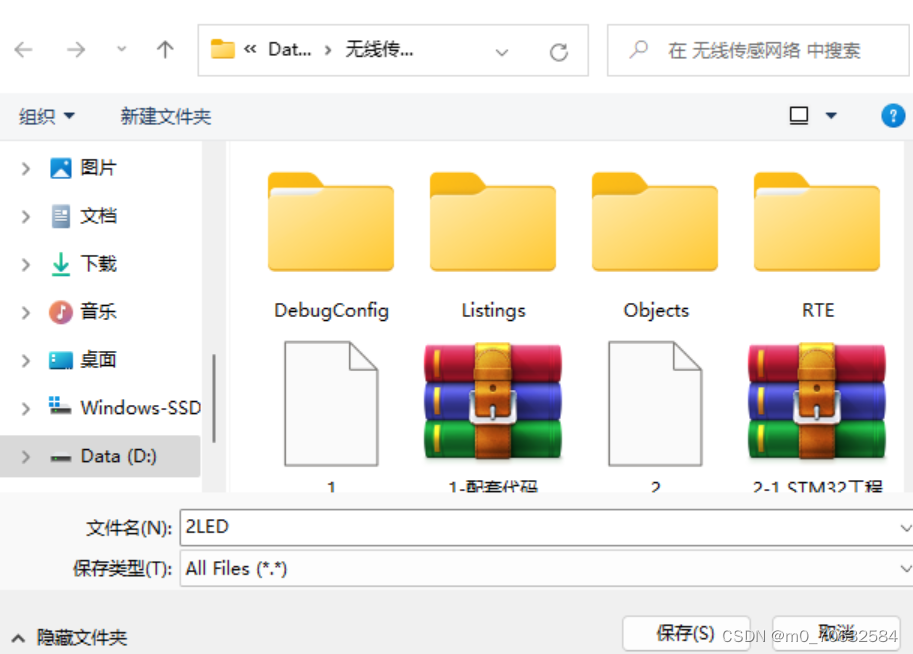

2.创建工程

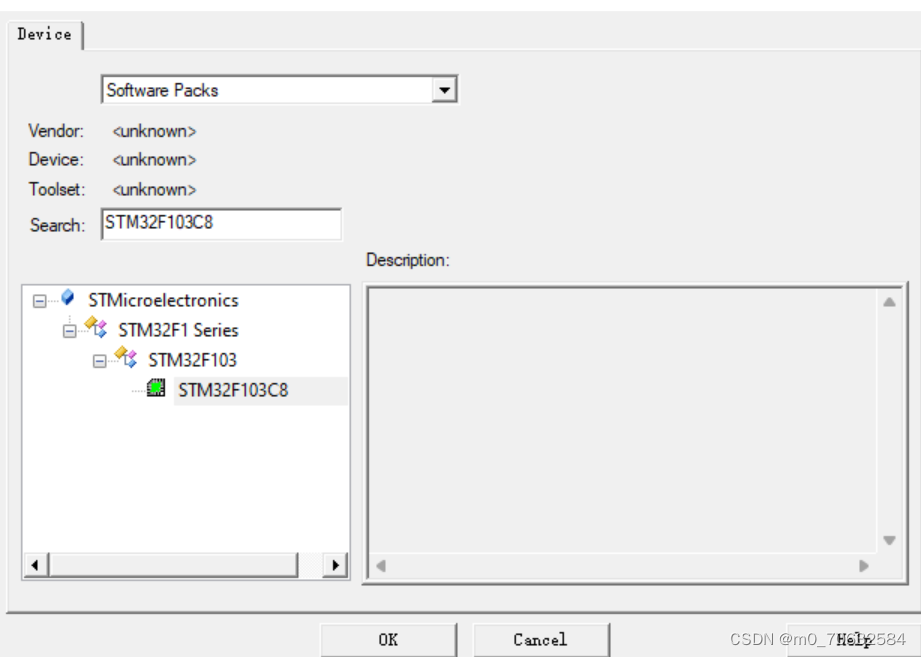

选择STM32F103C8系列单片机

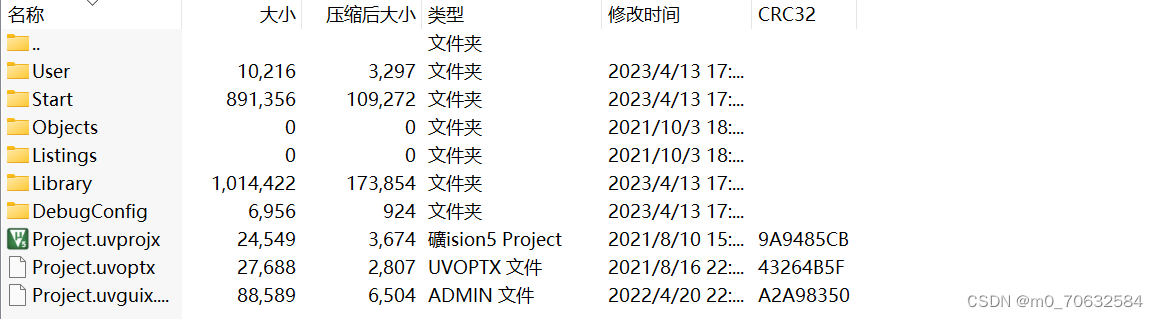

在创建完成后将工程模板文件（User,Start,Library)拷贝到所创建的文件夹下。

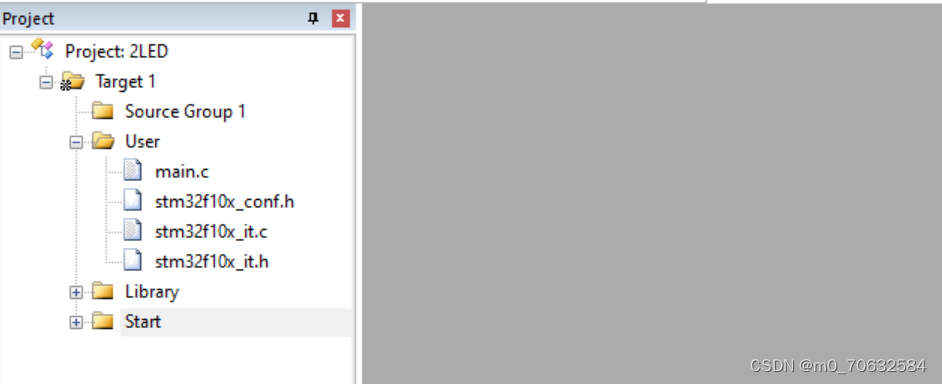

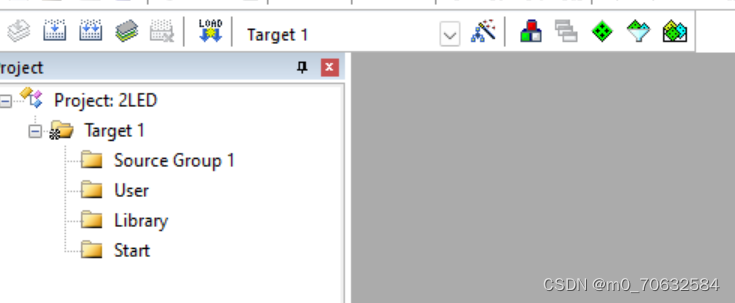

在Keil中新增文件组

右击Target 1点击Add Group，并依次命名

右击命名好的文件夹，点击Add Existing Files to Group 'User'...，选择All Files,添加完成。

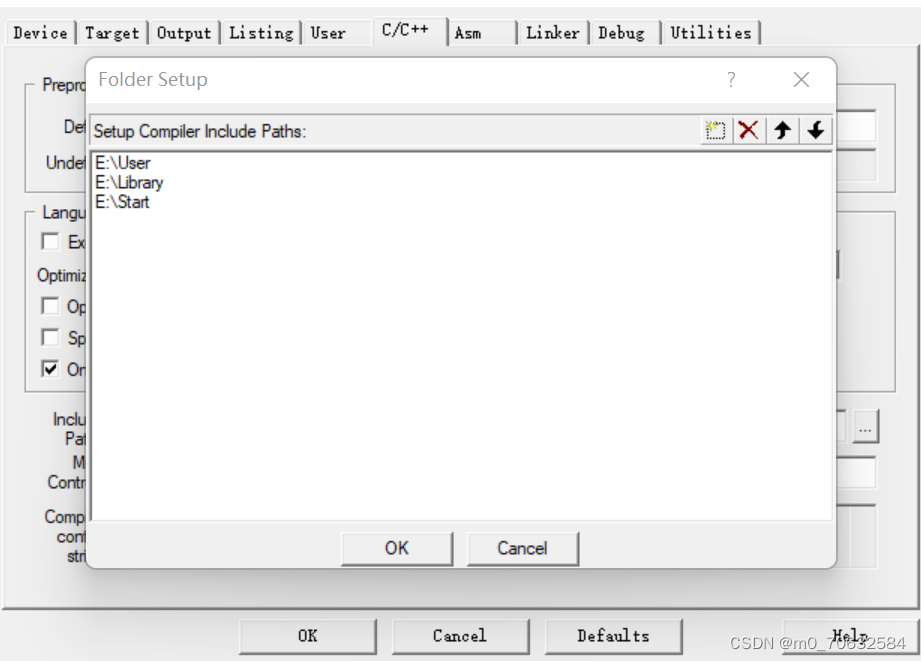

点击魔术棒，点击C++ -> include path 依次添加文件路径。

二、编写代码

1.主函数

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
int main(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_All;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	while (1)
	{
		GPIO_Write(GPIOA, ~0x0001);	//0000 0000 0000 0001
		Delay_ms(1000);
		GPIO_Write(GPIOA, ~0x0002);	//0000 0000 0000 0010
		Delay_ms(1000);
		GPIO_Write(GPIOA, ~0x0004);	//0000 0000 0000 0100
		Delay_ms(1000);
  	    GPIO_Write(GPIOA, ~0x0008);	//0000 0000 0000 1000
		Delay_ms(1000);
		GPIO_Write(GPIOA, ~0x0010);	//0000 0000 0001 0000
		Delay_ms(1000);
		GPIO_Write(GPIOA, ~0x0020);	//0000 0000 0010 0000
		Delay_ms(1000);
		GPIO_Write(GPIOA, ~0x0040);	//0000 0000 0100 0000
		Delay_ms(1000);
		GPIO_Write(GPIOA, ~0x0080);	//0000 0000 1000 0000
		Delay_ms(1000);


		//GPIO_Write(GPIOA, ~0x0010);	//0000 0000 0000 1000
		//Delay_ms(2000);

	}
}

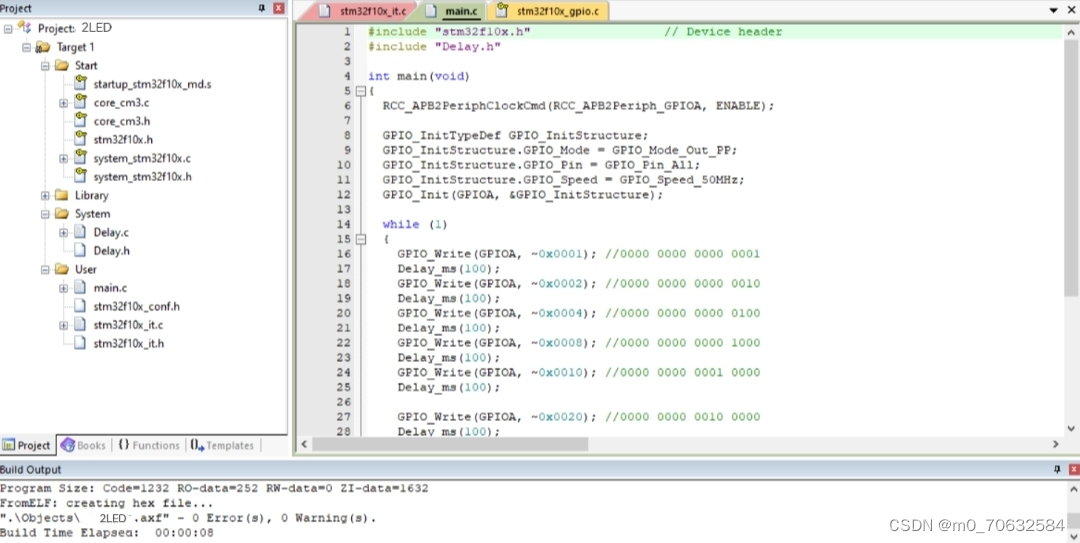

2.编辑实现

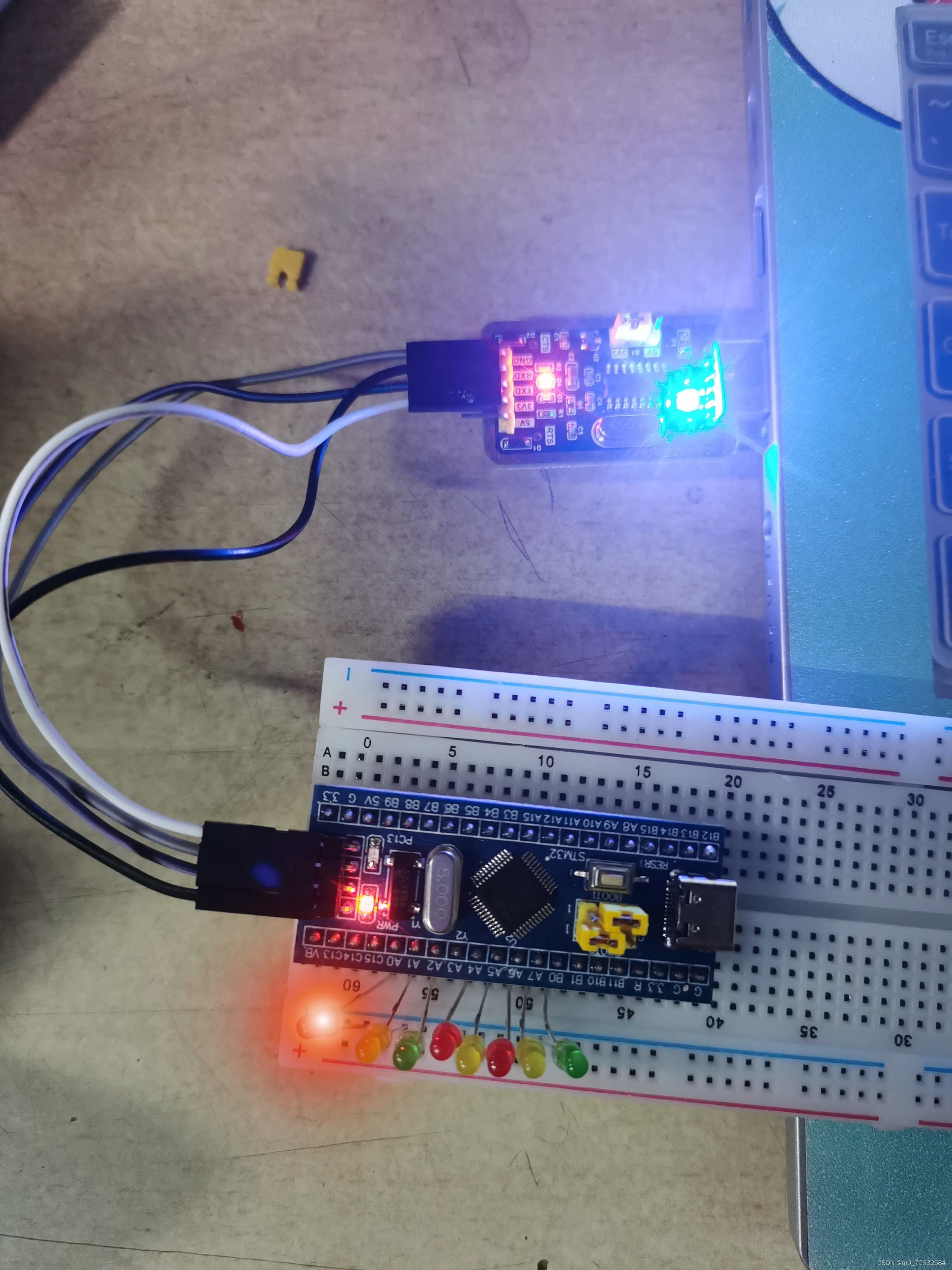

三、连接电路

四、代码烧录与实现

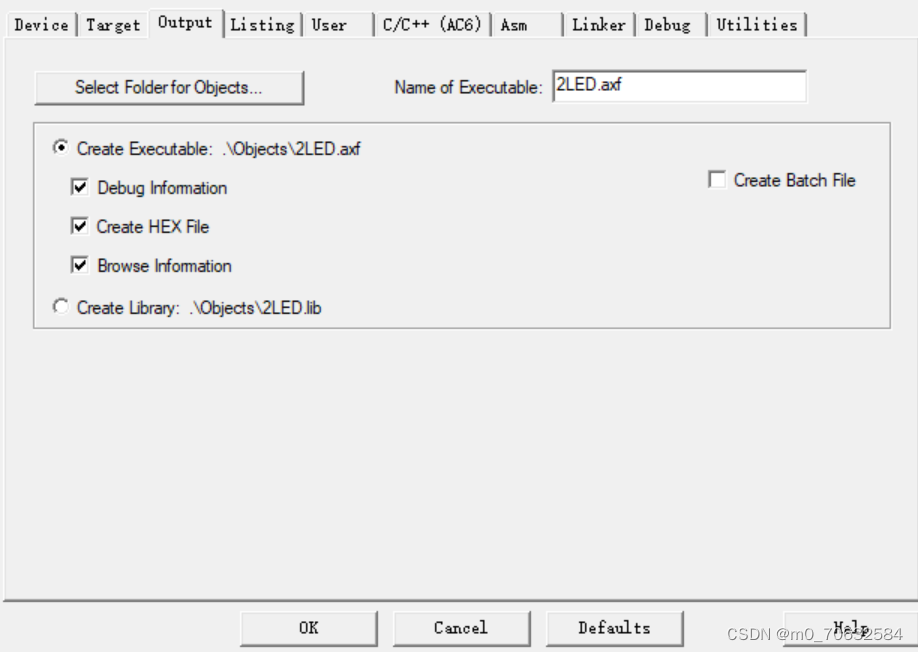

点击魔法棒，生成hex文件。

打开FlyMcu,进行代码烧录。

五、观察管脚的时序波形

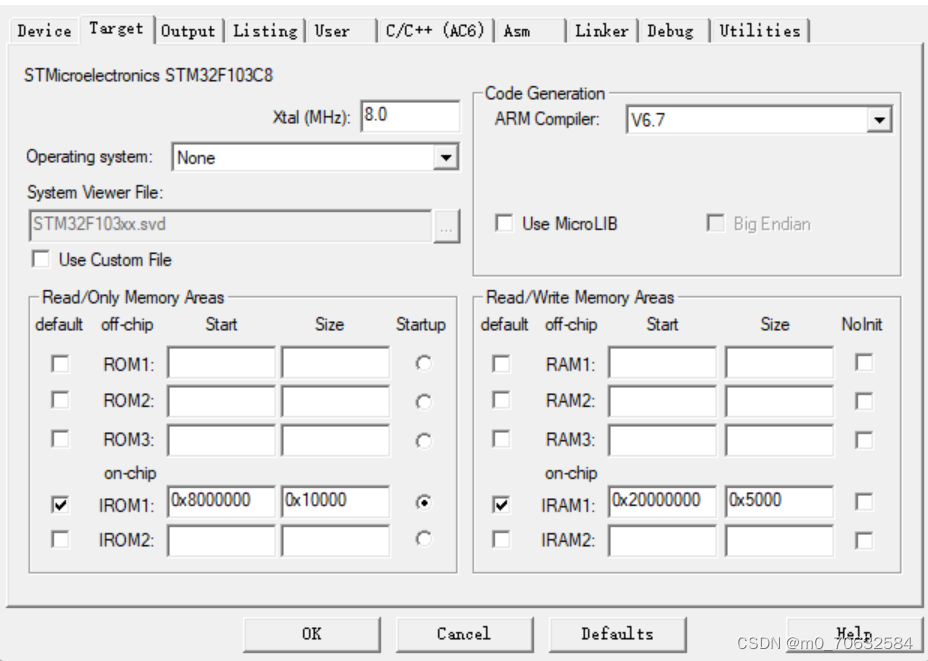

点击Target,我使用的单片机型号是stm32f103c8t,将Xtal（MHz)修改为8.0

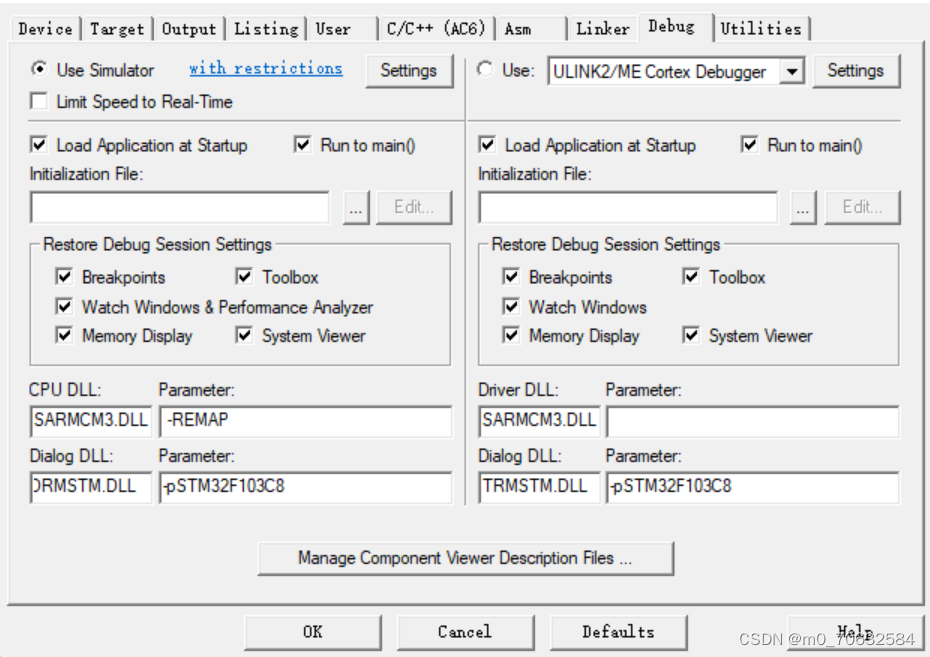

点击Debug,进行配置修改。

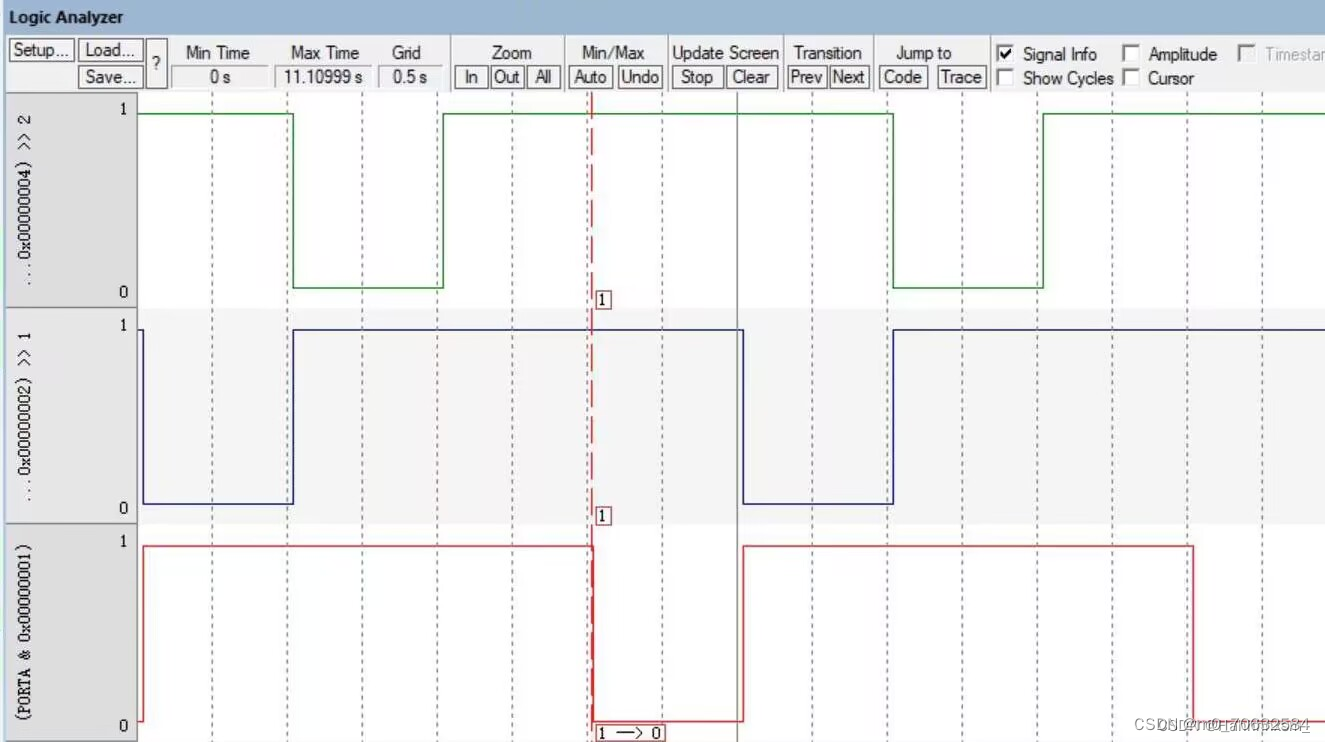

打开逻辑分析仪，点击Set Up,在弹出窗口中新建观察引脚，添加完成后把每个Display Type改成Bit。然后运行程序得到如下波形。

六、总结

通过这个实验，我对STM32寄存器操作和标准外设库的使用有了更深入的了解，在没有示波器的条件下，通过使用Keil的软件仿真逻辑分析仪功能观察管教的时序波形，也更加方便动态跟踪调试和定位代码故障点。
