Stool02滞回曲线调参

规律是由OpenSees uniaxialMaterial Arguments -- Steel02 - OpenSeesWiki (berkeley.edu)得到，滞回曲线左低右高

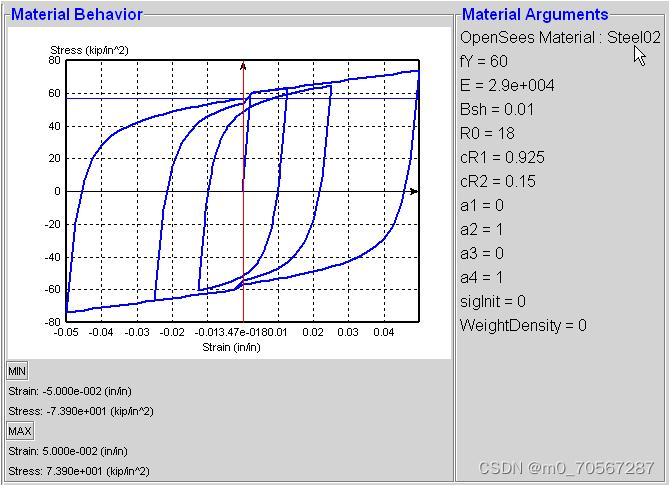

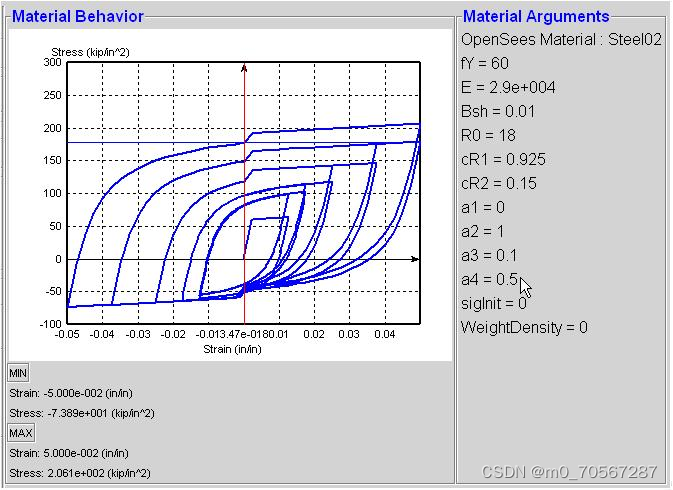

这是基础图

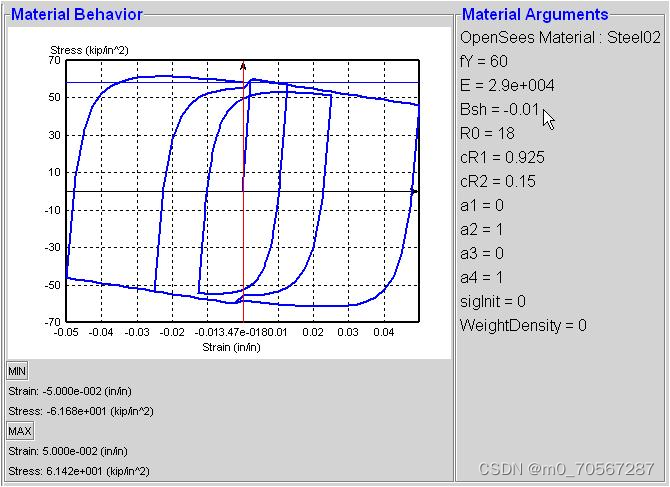

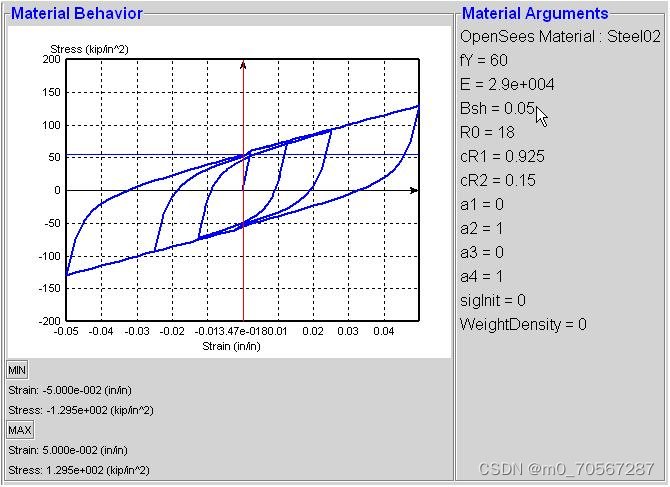

bsh：整体的扁的程度与两端数值大小，越大，越扁，数值越大，两者估计是0.5不到的关系

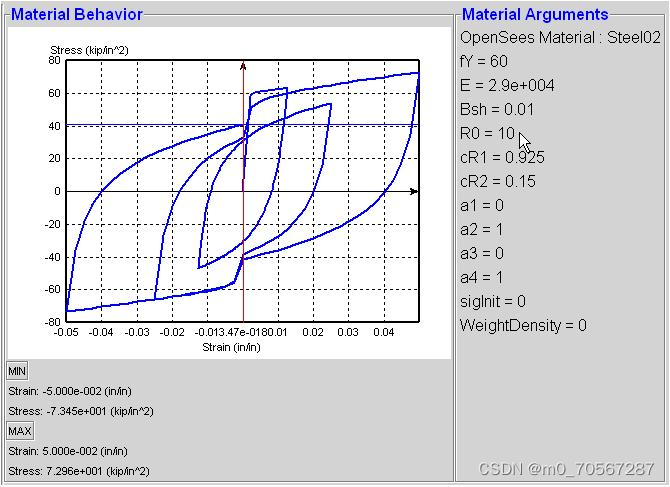

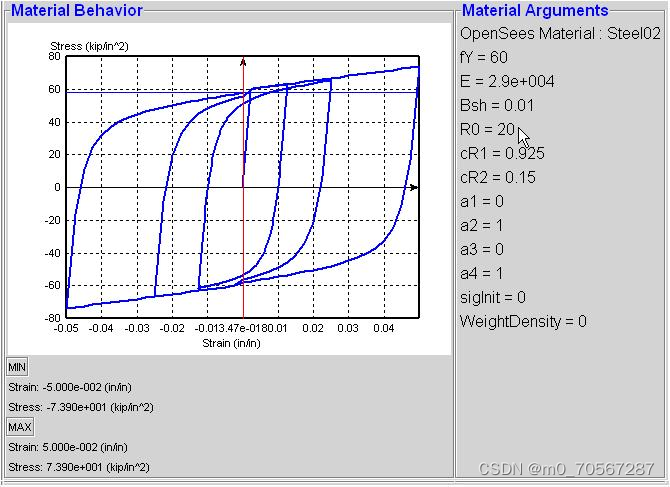

R0:也对位移为0的应力值有影响，小了，数值减少，例子中，R0=18➡10，数值大概为56➡48

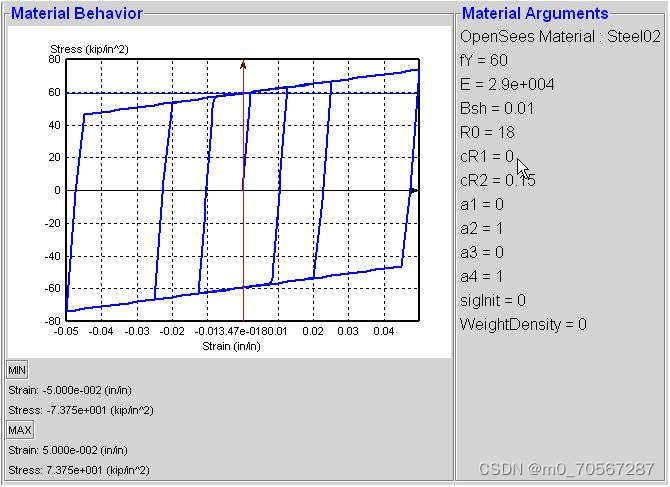

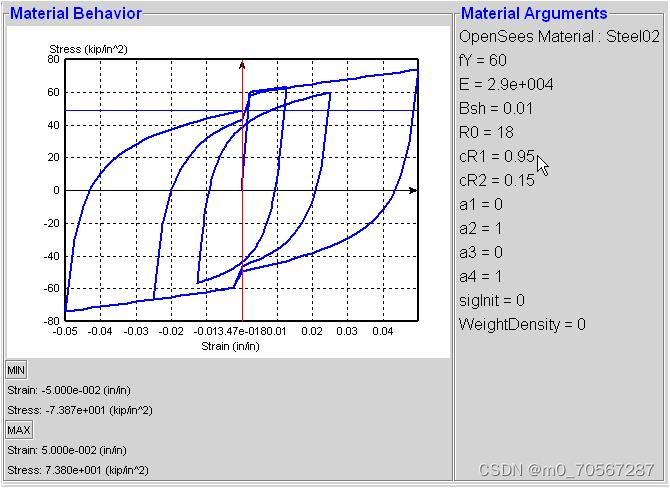

cR1：0滞回曲线为平行四边形，逐渐增大，滞回曲线逐渐变弯曲，并且滞回曲线逐渐轻微向原点塌缩，程度不大

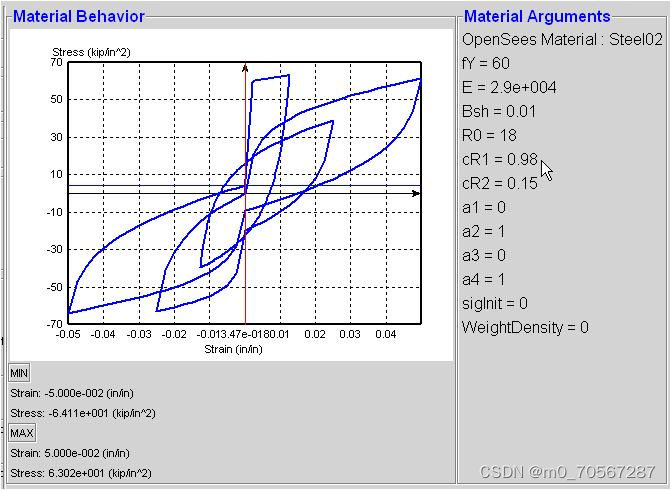

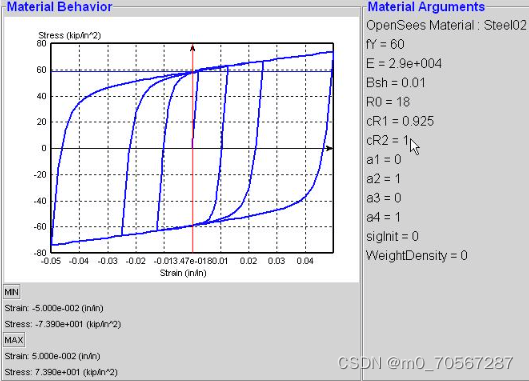

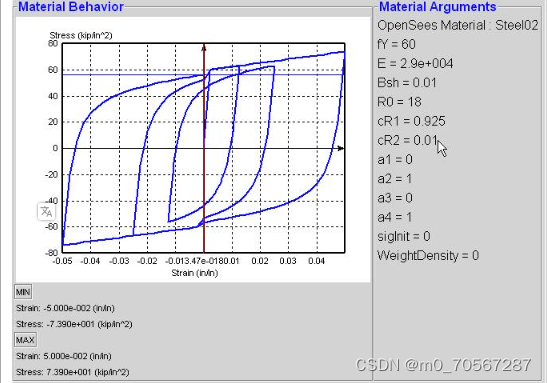

cR2:随着数值增大，内部滞回环逐渐与外侧接近，当为1时，两者重合

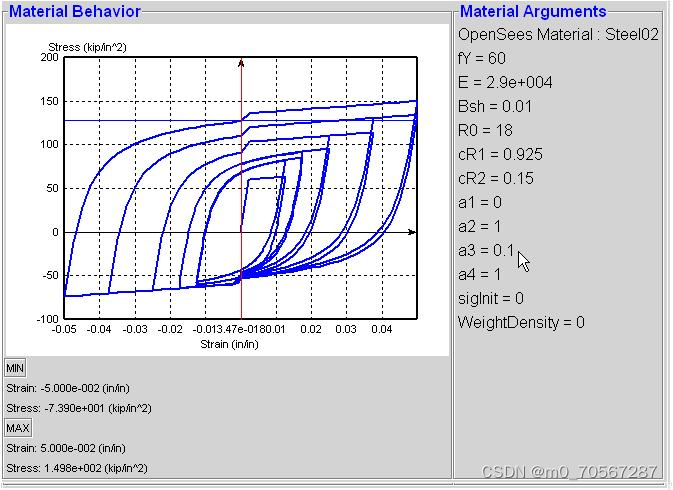

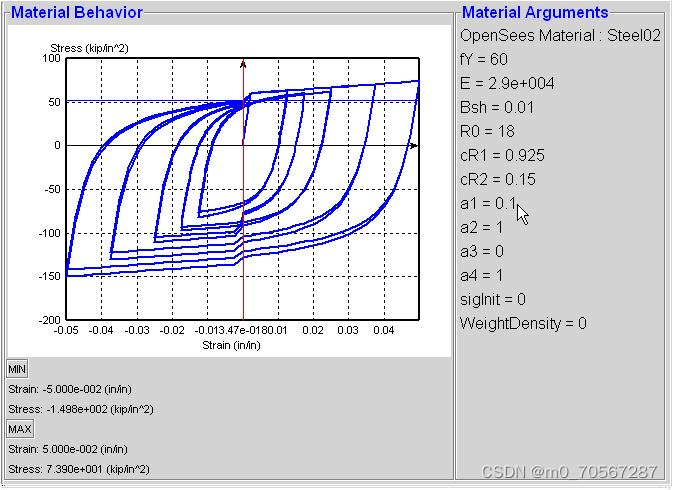

a1、a3滞回曲线左右两端数值大小，默认为0

a2、a4滞回曲线上下两端数值大小

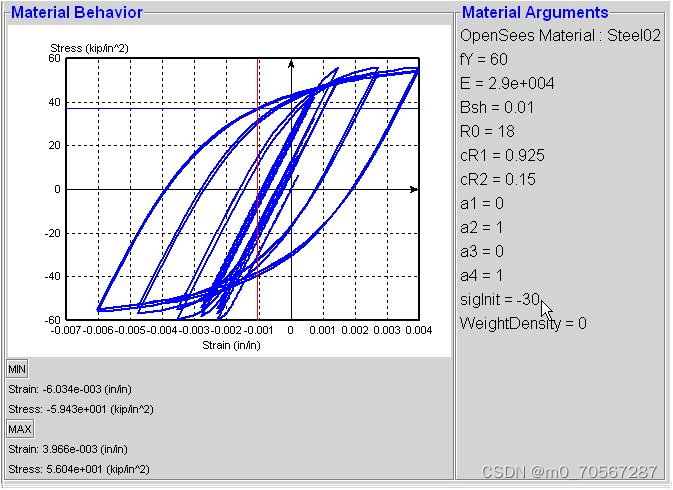

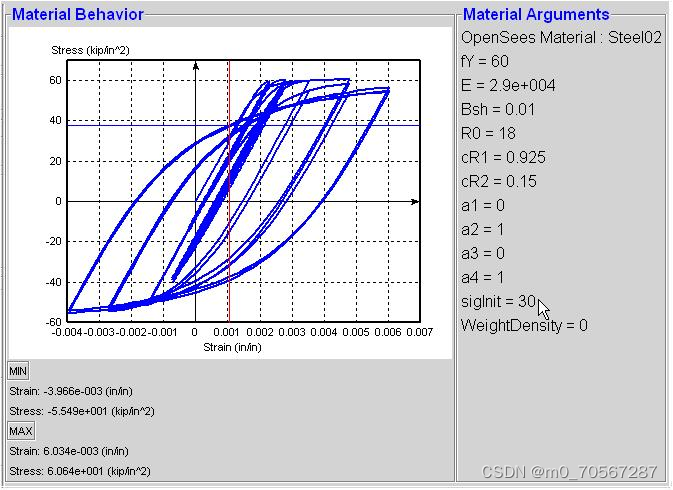

sigInit：对內部滞回环饱满程度进行更改，并将其进行上下移动

有些专业术语不太清楚，这只是个粗略的概括，想了解更深的可以取OpenSees官网OpenSees uniaxialMaterial Arguments -- Steel02 - OpenSeesWiki (berkeley.edu)中进行查看。有什么问题还麻烦大佬们在评论区中指出来，给其他不懂得初学者一点建议，谢谢。

要转载也可以，但麻烦不要用来收费或者vip，谢谢
