参考《嵌入式linux应用开发完全手册》

一.编译体验

1.将镜像文件及源码放入ubuntu

2.解压u-boot-1.1.6.tar.bz2

一.编译体验

1.将镜像文件及源码放入ubuntu

2.解压u-boot-1.1.6.tar.bz2

tar xjf u-boot-1.1.6.tar.bz2

3.进入u-boot-1.1.6/

cd u-boot-1.1.6/

4.打补丁

patch -p1 < ../u-boot-1.1.6_jz2440.patch

查看这个补丁文件，在开头的地方可以看到补丁打入的地方，即

--- u-boot-1.1.6/board/100ask24x0/100ask24x0.c

意思是打入u-boot-1.1.6/board/100ask24x0/100ask24x0.c ，而我们已经在u-boot-1.1.6/这个目录下了，所以命令前面p1的意思是忽略u-boot-1.1.6/。

5.配置

make 100ask24x0_config

6.编译

make

这里会提示没有安装arm-linux-gcc，需要去安装，这里不讲述如何安装

然后就可以烧写生成的u-boot.bin文件。

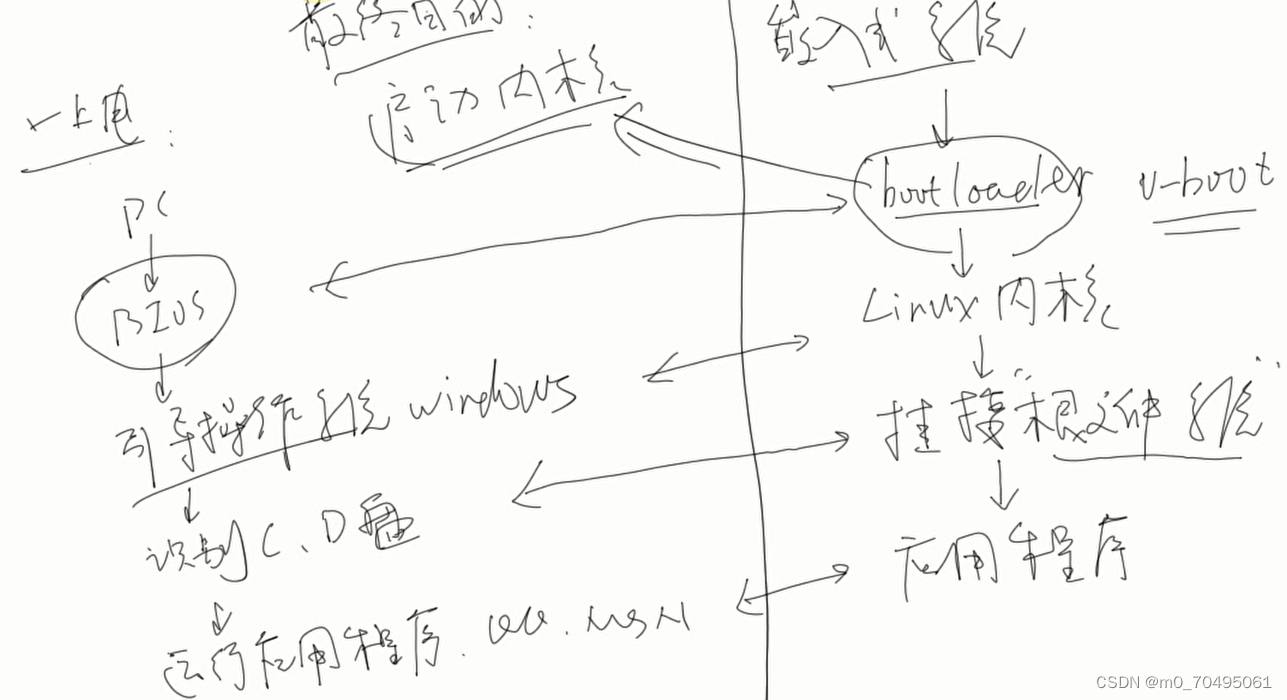

pc机一上电，BIOS引导操作系统windows识别c、d盘。嵌入式系统上电后bootloader引导linux内核，挂载根文件系统。bootloader的最终目的就是要启动内核

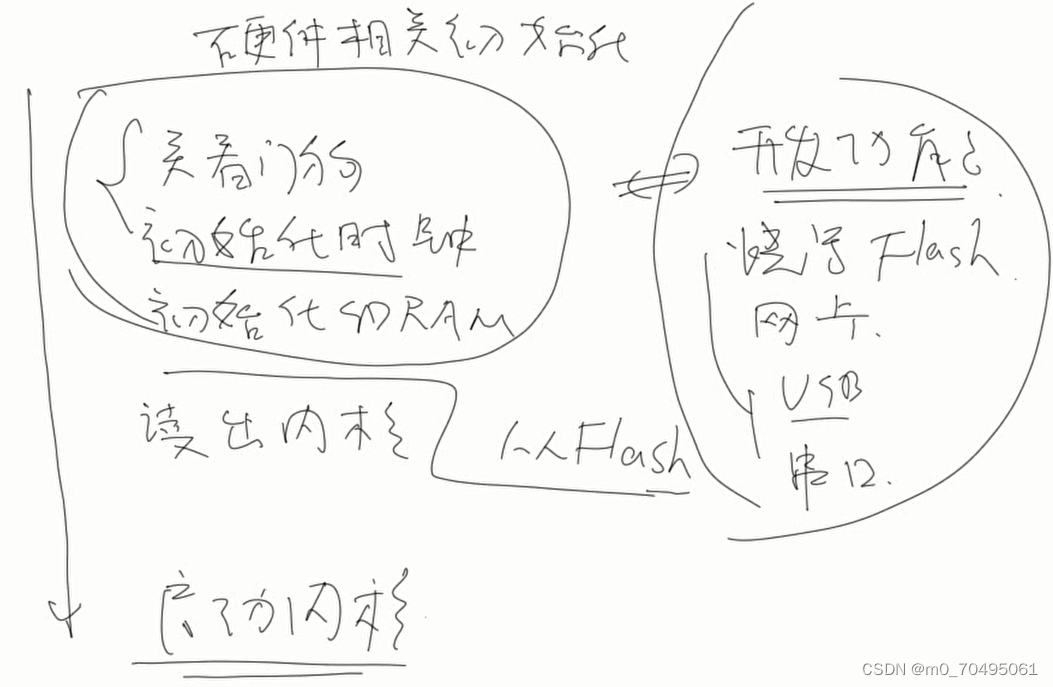

启动内核之前要从flash中读出内核，之前还有硬件相关的初始化，在这一系列环节中可以完成开发功能，比如烧写flash，网卡，usb和串口等等。

二、makefile结构分析

参考“嵌入式Linux应用开发完全手册"

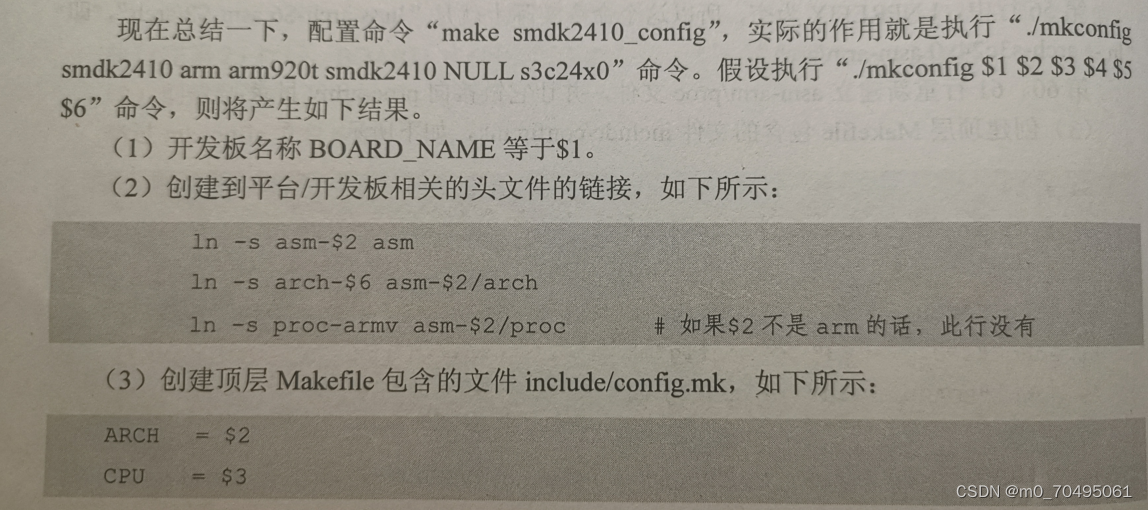

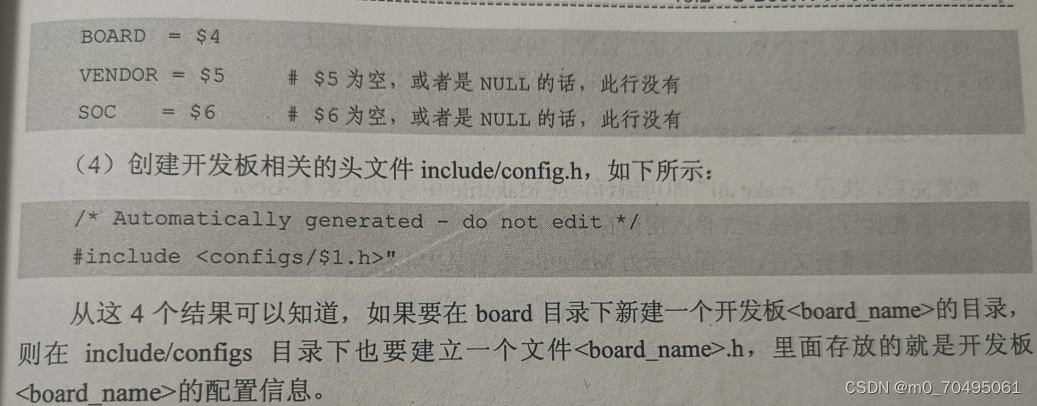

分析配置过程-make 100ask24x0_config

MKCONFIG   := $(SRCTREE)/mkconfig

100ask24x0_config   :   unconfig
   @$(MKCONFIG) $(@:_config=) arm arm920t 100ask24x0 NULL s3c24x0

相当于执行：

MKCONFIG 100ask24x0 arm arm920t 100ask24x0 NULL s3c24x0

p252

三、分析编译过程

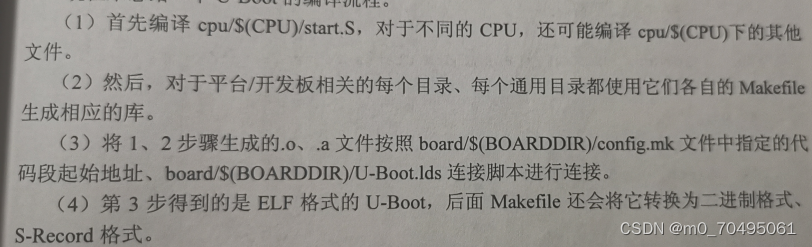

总结编译过程

四、源码

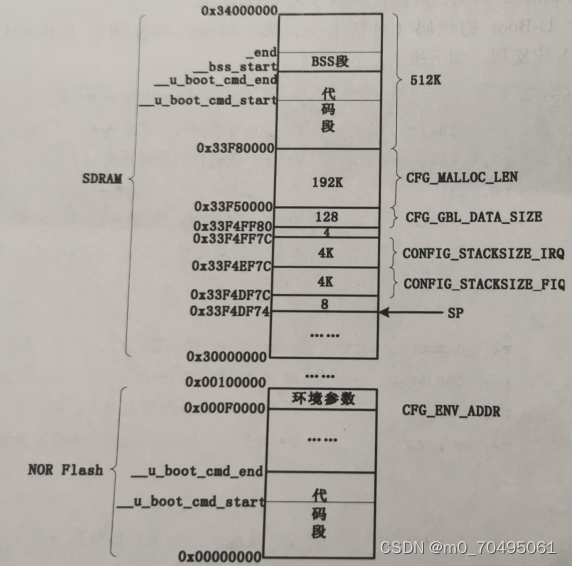

这是u-boot内存使用情况图

4.1、u-boot第一阶段代码分析

硬件设备初始化，将cpu工作模式设置为管理模式，关闭看门狗。

为加载bootloader的第二阶段代码准备ram空间

复制bootloader的第二阶段代码到ram空间中

设置好栈，栈的灵活性很大，只要让sp寄存器指向一段没有使用的内存即可

跳转到第二阶段的c入口点，在跳转之前还要清除bss段

4.2、 u-boot第二阶段代码分析

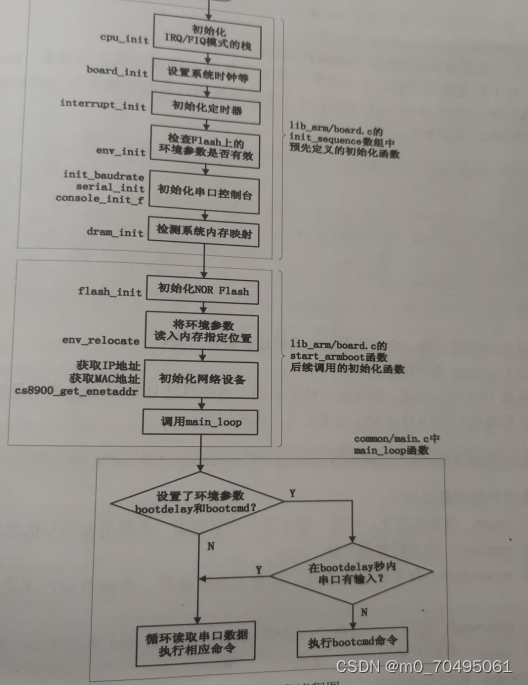

第二阶段从lib_arm/board.c中的start_armboot函数开始，程序流程图如下

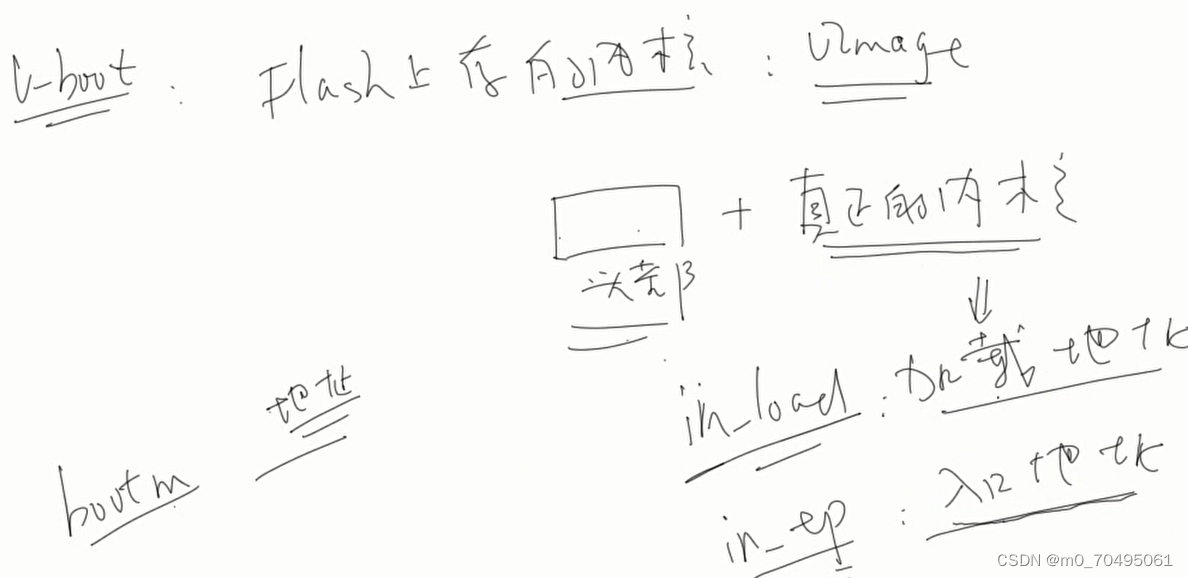

u-boot启动内核，先从flash中读出内核，然后启动它

读出内核：nand read.jffs2 0x30007FC0 kernel，从nandFlash把内核读到0x30007FC0

启动内核：bootm 0x30007FC0，从0x30007FC0启动内核

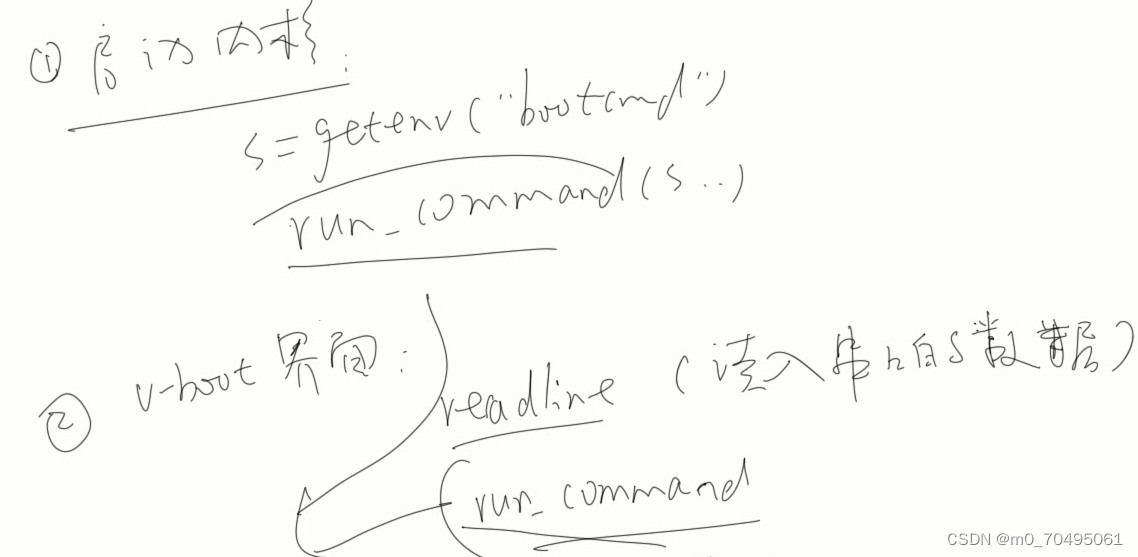

u-boot的核心是命令

4.3、u-boot命令格式

即使是内核的启动，也是通过u-boot命令来实现的，u-boot中每个命令都通过U_BOOT_CMD宏来定义

宏U_BOOT_CMD在include/command.h中定义：

#define U_BOOT_CMD(name,maxargs,rep,cmd,usage,help) \
cmd_tbl_t __u_boot_cmd_##name Struct_Section = {#name, maxargs, rep, cmd, usage, help}

Struct_Section也是在include/command.h中定义：

#define Struct_Section __attribute__ ((unused,section (".u_boot_cmd")))

对于每个使用U_BOOT_CMD宏来定义的命令，都在.u_boot_cmd段中定义一个cmd_tbl_t结构。

总之，内核的复制和启动，可以通过如下命令来完成：bootm从内存、ROM、NOR FLASH中启动内核，bootp则通过网络来启动，而nboot从NAND Flash启动内核。他们都是先将内核映像从各种媒介中读出，存放在指定的位置，然后设置标记列表以给内核传递参数，最后跳到内核的入口点去执行。

做一个简单的测试，在common文件夹内添加一个cmd_hello.c文件

代码如下

#include <common.h>
#include <watchdog.h>
#include <command.h>
#include <image.h>
#include <malloc.h>
#include <zlib.h>
#include <bzlib.h>
#include <environment.h>
#include <asm/byteorder.h>

int do_hello (cmd_tbl_t *cmdtp, int flag, int argc, char *argv[])
{
    int i;
    printf ("hello world!!,%d\n",argc);
    for(i =0;i<argc;i++)
    {
        printf("argv[%d]: %s\n",i,argv[i]);
    }
    return 0;
}
U_BOOT_CMD(
 	hello,	CFG_MAXARGS,	1,	do_hello,
 	"hello   - just for test\n",
 	"hello, long help ................\n"
);

然后修改Makefile，最后make，启动开发板

4.4、启动内核

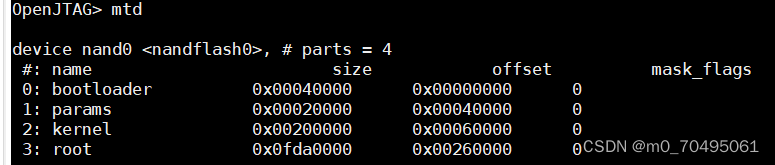

介绍一下分区，PC每个硬盘都有分区表，但是对于嵌入式linux，flash没有分区表，所以这些分区是在源码里写死的，所以我们不关系这些分区的名字，只关心这些分区的地址

所以上面读出内核的这条命令：nand read.jffs2 0x30007FC0 kernel，也可以写成nand read.jffs2 0x30007FC0 0x00200000 0x00060000

u-boot要告诉内核一些参数，也就是为内核设置启动参数，然后再跳到入口地址启动内核

对于ARM架构的CPU，都是通过lib_arm/armlinux.c中的do_bootm_linux函数来启动内核。这个函数中，设置标记列表，最后通过"theKernel (0, bd->bi_arch_number, bd->bi_boot_params);"调用内核。其中theKenel指向内核存放的地址（对于ARM架构的CPU，通常是0x30008000），bi_arch_number是前面board_init函数设置的机器类型ID，而bi_boot_params就是标记列表的开始地址。
