Arduino开发实践蜂鸣器（附源码＋效果图）

1、 概述(选题的目的和意义)

2、 主要功能及技术指标

2.1 主要功能指标

2.2 技术性能指标

3、 硬件设计方案

4、 软件设计方案

5、 系统工作流程

6、 实验结果及分析

7、 总结

1. 概述(选题的目的和意义)

目的：蜂鸣器，是一种可以发出单调声音的器件，在电子 DIY 领域应用广泛，因为它使用简单，不像扬声器一样需要用准确的音频信号来控制。蜂鸣器分为有源蜂鸣器和无源蜂鸣器。其中 “源” 不是指电源，而是指振荡源，有源蜂鸣器只需要通直流电压就能发出蜂鸣声；而无源蜂鸣器则需要用一定频率的信号来驱动。让单片机控制蜂鸣器发出不一样的声音 输出复杂声音模拟乐音输出，led灯根据音乐频率和节拍进行闪烁。

意义：通过音乐’’源’’带动蜂鸣器发声，进一步了解蜂鸣器的工作原理。以及Arduino使用及意义。了解乐理知识，熟练掌握硬件的连接。

1. 主要功能及技术指标
   1. 主要功能指标

蜂鸣器是通过给电压材料供电来发出声音的。压电材料可以随电压和频率的不同，产生机械变形，从而产生不同频率的声音。

1. 1. 技术性能指标

代码：

#define NTC0 -1

#define NTC1 262

#define NTC2 294

#define NTC3 330

#define NTC4 350

#define NTC5 393

#define NTC6 441

#define NTC7 495

#define NTCL5 196

#define NTCL6 221

#define NTCL7 248

#define NTCH1 525

//音符

int tune[]=

{

  NTC3,NTC2,NTC3,NTC6,NTC3,NTC2,NTC3,NTC7,

  NTC3,NTC2,NTC3,NTCH1,NTC7,NTC5,

  NTC3,NTC2,NTC3,NTC6,NTC3,NTC2,NTC3,NTC7,

  NTC5,NTC2,NTCL7,

  NTC3,NTC2,NTC3,NTC6,NTC3,NTC2,NTC3,NTC7,

  NTC3,NTC2,NTC3,NTCH1,NTC7,NTC5,

  NTC2,NTC3,NTCL6,NTC2,NTC3,NTCL6,NTCL5,

  NTCL6,NTC1,NTCL7,



  NTCL6,NTC1,NTC1,NTC2,NTC2,NTC3,NTC3,NTC5,NTC6,

  NTC5,NTC3,NTC2,

  NTCL6,NTC1,NTC1,NTC2,NTC2,NTC3,NTC3,NTCL6,NTCL5,

  NTCL6,NTC1,NTC1,NTC2,NTC2,NTC3,NTC3,NTC5,NTC6,

  NTC5,NTC3,NTC2,

  NTC2,NTC3,NTCL6,NTC2,NTC3,NTCL6,NTCL5,NTCL6,



  NTCL6,NTC1,NTC2,NTC1,NTCL6,

  NTCL6,NTC1,NTC2,NTC1,NTC3,

  NTC3,NTC5,NTC6,NTC6,NTC5,NTC3,NTC2,NTC1,NTC2,NTC3,

  NTCL6,NTC1,NTC2,NTC1,NTCL6,

  NTCL6,NTC1,NTC2,NTC1,NTC3,

  NTC2,NTC3,NTCL6,NTC2,NTC3,NTCL6,NTCL5,NTCL6,



  NTC3,NTC5,NTCH1,NTC7,NTC3,

  NTC3,NTC2,NTC1,NTC1,NTC2,NTC3,

  NTC3,NTC2,NTC1,NTC6,NTCH1,NTC7,NTC6,NTC5,NTC2,NTC3,

  NTC3,NTC5,NTCH1,NTC7,NTC3,

  NTC3,NTC2,NTC1,NTC1,NTC2,NTC3,

  NTC2,NTC3,NTCL6,NTC2,NTC3,NTCL6,NTCL5,NTCL6,

};

//节拍

int durt[]=

{

250,250,250,250,250,250,250,250,

250,250,250,250,500,500,

250,250,250,250,250,250,250,250,

500,500,1000,

250,250,250,250,250,250,250,250,

250,250,250,250,500,500,

250,250,500,250,250,250,250,500,500,1000,



250,250,250,250,250,250,250,125,125,

750,250,1000,

250,250,250,250,250,250,500,500,1500,

250,250,250,250,250,250,250,125,125,

750,250,1000,

250,250,500,250,250,250,250,1500,



250,250,750,250,500,250,250,

750,250,500,250,250,500,250,250,250,250,500,500,1000,

250,250,875,125,500,250,250,500,500,1000,

250,250,500,250,250,250,250,1500,



250,250,750,250,500,250,250,

500,250,250,500,250,250,500,250,250,250,250,250,250,1500,

250,250,750,250,500,250,250,

500,250,250,1000,250,250,500,250,250,250,250,2000,



};

int length;

int tonepin=6;

int ledp=1;



void setup()

{

  pinMode(tonepin,OUTPUT);

  pinMode(ledp,OUTPUT);

  length=sizeof(tune)/sizeof(tune[0]);

}



void loop()

{

  for(int x=0;x<length;x++)

  {

    tone(tonepin,tune[x]);

    digitalWrite(ledp, HIGH);

    delay(durt[x]);

    digitalWrite(ledp, LOW);

    delay(durt[x]);

    noTone(tonepin);

  }

  delay(2000);

}

1. 硬件设计方案

1. 软件设计方案

1. 在电脑安装arduino编译器
2. 安装CH340驱动器

1. 系统工作流程

第一步：准备好线若干、主板(cpu)、面包板、蜂鸣器、灯、usb接口、arduino编译器、驱动

第二步：连接电路

第三步：连接主机编译器，使用arduino编译器，编译上传代码，这样就可以实现arduino蜂鸣器播放音乐led灯闪烁了

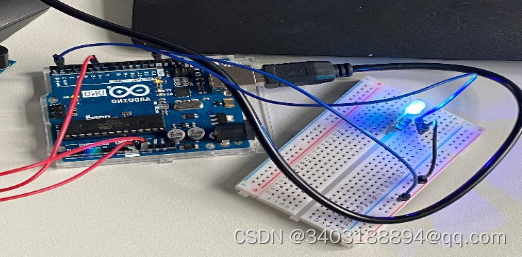

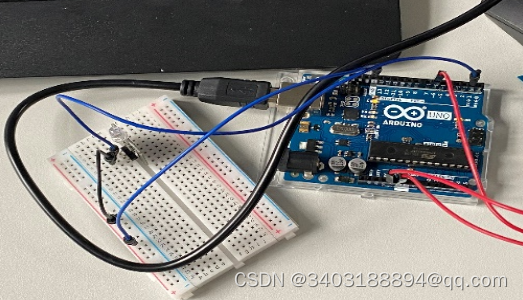

1. 实验结果及分析







1. 总结

蜂鸣器输入信号的频率决定了蜂鸣器的声音频率，而 Arduino 默认的 PWM 输出频率是固定在 490.196Hz 的，所以不能简单地使用 analogWrite() 函数来控制蜂鸣器。 Arduino 为蜂鸣器控制设计了一个专用函数 tone(pin, frequency, duration)，其中 pin 指输出引脚。对应的，还有一个 noTone(pin) 函数，用于停止指定引脚上的方波输出。
