一、引言

相信大家一直都有一个疑问？咦？博主你不是研究量子计算的吗，怎么数字图像处理也研究了这么多？我来回答一大家的问题：因为博主特别喜欢摄影，而摄影又需要学会一些修图软件，才能让照片的光感、韵味更强。

在这里给读者们欣赏几张小编最近拍的照片，读者们会夸就多夸一点（老脸一红）。

是不是觉得这几张图片特别好看，特别唯美？（小编脸皮厚，总喜欢时不时地夸一下自己，大家习惯就好）。这些照片都是经过处理过的，我们大体将图片的处理分为两类：一类是改变图像的像素值，比如说调亮、调暗、增强饱和度等等，这个小编在之前的博客中提到过。另一类是改变图像的空间坐标，比如说平移、旋转、伸缩等等。这类变换是我们今天研究的重点，其具体类别可以看看下面这张图：

话不多说，跟随我的脚步，开始学习吧！

二、矩阵与变换

学好数理化，走遍天下都不怕，计算机是离不开数学知识辅佐的。不论是量子计算也好，量子计算也罢，这两门学科所需要的最重要的数学知识，就是线性代数知识。毕竟图片的本质，就是一个2×2的矩阵，矩阵中的每个元素都是由RGB通道组成的三元组，代表着这一个像素点的颜色信息。不过本篇文章是用矩阵解决位置坐标的问题，也就是将矩阵的自由变换的过程抽象为一个矩阵函数，再进行运算。

1、矩阵

①定义

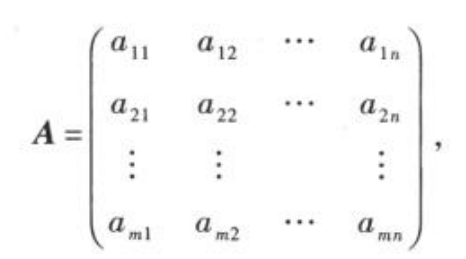

矩阵的定义: 由 m×n 个数 : $\alpha _{ij}$ （i=1，2，…，m；j=1，2，…，n）排成的 m 行 n 列的数表（横排称为行，竖排称为列），我们称它为 m 行 n 列矩阵，简称 m×n 矩阵，为表示它是一个整体，总是加一个括弧，并用大写黑体字母表示它，记作

这 m×n 个数称为矩阵 A 的元素，简称为元，数 $\alpha _{ij}$ 位于矩阵 A 的第 i 行第 j 列，称为矩阵 A 的（i，j）元。m×n 矩阵 A 也记作 $A_{m\times n}$ 。

元素是实数的矩阵称为实矩阵，元素是复数的矩阵称为复矩阵，复矩阵在量子计算中经常能用到，主对角线为1其他元素均为0的矩阵为单位阵。

②矩阵乘法

矩阵的其他性质可能在本篇文章运用不到，但是矩阵的乘法确实理解本篇文章的重中之重。矩阵乘法中第一个矩阵的列数要等于第二个矩阵的行数，也就是说一个m×n的的矩阵A，和一个n×p的B矩阵才能相乘，并且A $\times$ B将得到一个m×p的矩阵C 。

其中C中的每一项如下（A的第i行分别和B的第j列相乘后再相加）：

$C_{ij}=\sum_{k=1}^{p}A_{ik}\cdot B_{kj}$

矩阵乘法有结合律，但是矩阵乘法不满足交换律。也就是说AB≠BA，这一点学习过线性代数的读者们应该深有体会，不过刚学习线性代数的小伙伴们容易在这里犯错。

2、简单的自由变换

①旋转

我们假设，这张图片的任意一点的矩阵坐标为（x，y）,经过旋转后的矩阵坐标为（ $x{}'$ ， ${y}'$ ）如右图所示：

已知，设（x，y）与原点的连线与x轴成 $\alpha$ 角，并且图像旋转了θ角，那么有 ${x}'=\sqrt{x^{2}+y^{2}}\cdot cos(\theta+\alpha )$ ， ${y}'=\sqrt{x^{2}+y^{2}}\cdot sin(\theta+\alpha )$ ，这么解肯定能解出来，但是请记得我们今天的主旨：将函数装换为矩阵形式。很多读者觉得，这么复杂肯定不好化简为矩阵形式，于是望而却步了。

那怎么办呢？别急，老话说的好，不要在一棵树上吊死，除非你的脖子足够硬，数学能力足够强。然而，小编就属于脖子硬的那一类。为了简便，我们令 $\rho =\sqrt{x^{2}+y^{2}}$ ，其几何意义就是坐标离旋转中心的距离。那么 ${x}'=\rho \cdot cos(\theta+\alpha )$ ，拆开后有 ${x}'=\rho \cdot (cos\theta cos\alpha -sin\theta sin\alpha)$ , ${y}'=\rho \cdot (sin\theta cos\alpha +cos\theta sin\alpha )$ ，这个时候应该就有读者开始恍然大悟了：原来这么简单！因为 $\rho \cdot cos\alpha =x$ ， $\rho \cdot sin\alpha =y$ ，带进去就完事了！

所以最终我们化简为： ${x}'=xcos\theta -ysin\theta$ ， ${y}'=xsin\theta +ycos\theta$ 。

矩阵形式为： $({x}',{y}')=(x,y)\cdot R$ ， $R=\begin{pmatrix} cos\theta & sin\theta \\ -sin\theta & cos\theta \end{pmatrix}$

②平移

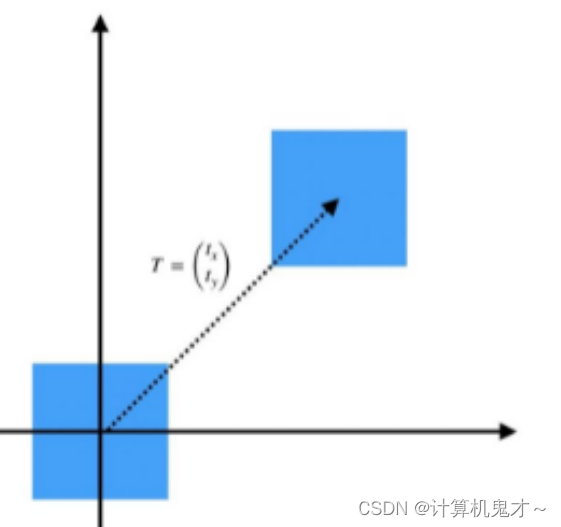

还是熟悉的配方，还是熟悉的味道，我们依然假定原图片的任意一点坐标为（x，y）,经过平移后的矩阵坐标为（ $x{}'$ ， ${y}'$ ）。已知，图片沿中心平移向量为T= $(t_{1},t_{2})$ ，即向右平移 $t_{1}$ 个单位，向上平移 $t_{2}$ 个单位。

那么很明显 ${x}'=x+t_{1}$ ， ${y}'=y+t_{2}$ 。看似很简单，实则如果你想把它换成矩阵的形式，满足 $({x}',{y}')=(x,y)\cdot R$ ，那么对你把数字进行抽象化的能力有一定的要求。你会发现，怎么样都不能满足上述式子。并且发现，原式带有加法，且还含有x，如何避免x、y与t互不相乘呢？

所以我们选择了扩大向量的维度： $({x}',{y}',1)=(x,y,1)\cdot R$ ， $R=\begin{pmatrix} 1 & 0 & 0\\ 0& 1&0 \\ t_{1} &t_{2} & 1 \end{pmatrix}$ ，问题这不就很巧妙的解决了吗？

③刚体变换（旋转+平移）

小编既然都已经写上了旋转+平移，那么肯定有聪明的小伙伴们能想得到，这个函数的矩阵，不就是旋转的矩阵乘上平移的矩阵吗？而且先旋转再平移与先平移再旋转的效果一模一样，也不用考虑哪个矩阵在前面，哪个矩阵在后面了。

但是又考虑到，旋转的矩阵是一个2×2的矩阵，平移的矩阵是一个3×3的矩阵，所以，我们要对旋转的矩阵进行改造。对旋转：

$({x}',{y}',1)=(x,y,1)\cdot R_{1}$ , $R_{1}=\begin{pmatrix} cos\theta & sin\theta &0 \\ -sin\theta & cos\theta &0\\0 &0 &1\end{pmatrix}$

对平移：

$({x}',{y}',1)=(x,y,1)\cdot R_{2}$ ， $R_{2}=\begin{pmatrix} 1 & 0 & 0\\ 0& 1&0 \\ t_{1} &t_{2} & 1 \end{pmatrix}$

R1与R2相乘得到矩阵 $R=R_{1}\cdot R_{2}=\begin{pmatrix} cos\theta & sin\theta &0 \\ -sin\theta & cos\theta &0\\t_{1} &t_{2} &1\end{pmatrix}$

3、仿射变换

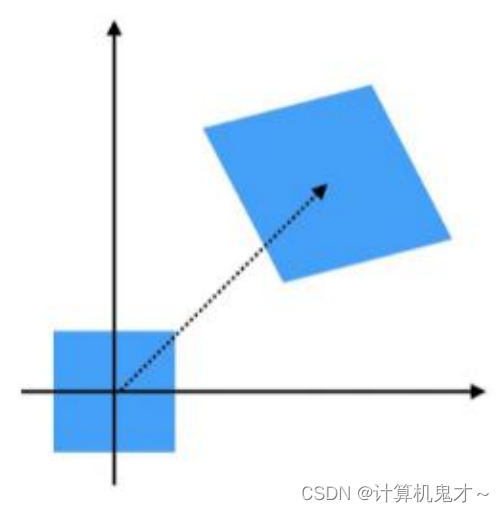

相比刚体变换（旋转和平移），仿射变换除了改变目标位置，还改变目标的形状，但是会保持物体的“平直性（如图形中平行的两条线变换后依然平行）”。其原因是矩阵针对的是图像的任意一点，具有普遍性。例如下图：

我们又可以把这种变换理解为形变+平移，我们先假设产生形变的矩阵为 $A_{2\times 2}$ ，且满足 $({x}',{y}')=(x,y)\cdot A_{2\times 2}$ 。那么最终的矩阵还是又形变矩阵（调整为3×3的）与平移矩阵相乘，我们能得到一个模板：

$({x}',{y}',1)=(x,y,1)\cdot \begin{pmatrix} A_{2\times 2} &0^{T} \\ T_{1\times 2} & 1 \end{pmatrix}$

接下来，我们看几个仿射变换的例子，大家能够分析出每一个矩阵代表的含义就行了。

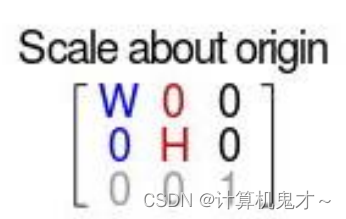

①缩放

首先通过对矩阵的观察发现，这个矩阵并没有让图像产生平移。我们用原始坐标乘上该矩阵发现， ${x}'=Wx$ ， ${y}'=Hy$ ，也就是水平缩放了W倍，竖直缩放了H倍。

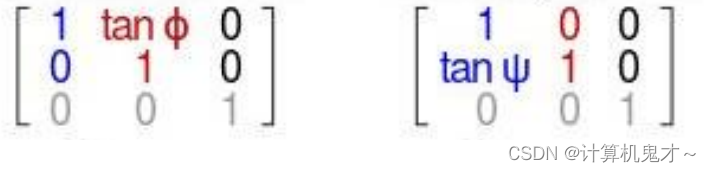

②形变

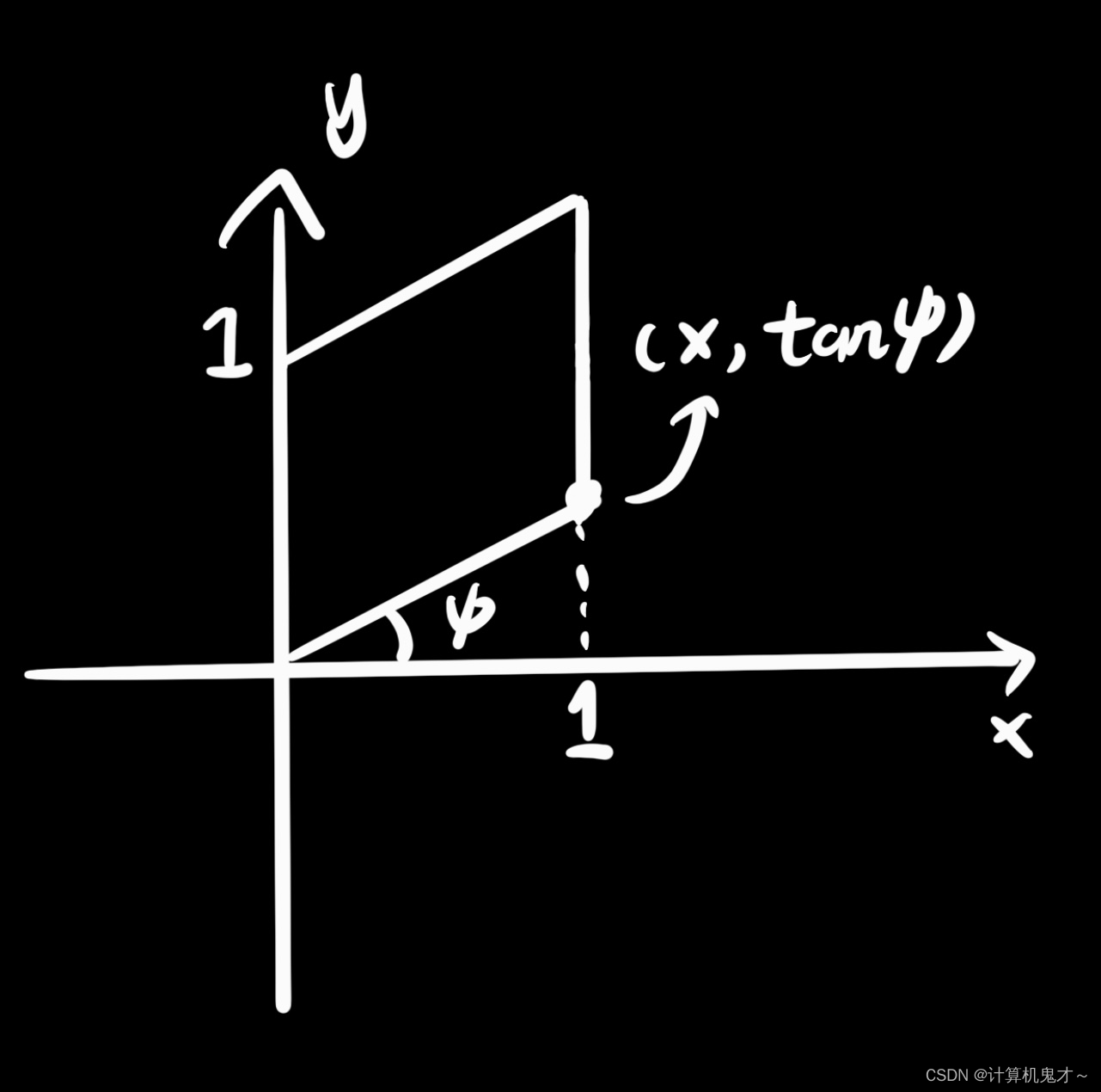

以左边这个矩阵为例，相乘后不难发现 ${x}'=x$ ， ${y}'=y+xtan\varphi$ ，我们得去寻找这个角度的几何意义，才能理解形变后是怎样的。这里就不卖关子啦，感兴趣的读者们可以自行验证一下，是不是形变成下面这样：

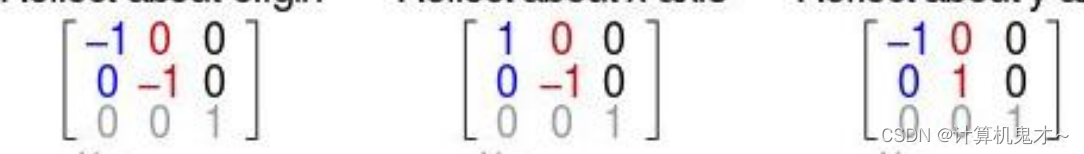

③翻转

可能心算特别强的小伙伴们，看一眼就猜到啦，第一个是沿原点翻转，第二个是沿y轴翻转，第三个是沿x轴翻转。大家仍然可以自行验证一下。

在文章的最后，我需要特殊声明一下：如果有读者发现我这篇文章的很多结论与其他博主写的不一样，也特别正常。因为我用的是行向量表示图像的任意一点坐标，而大多数人会选择用列坐标来表示，即 $\begin{pmatrix} x\\ y\\ 1 \end{pmatrix}$ 。而使用行向量与列向量，本身就会产生不一样的结果。小编查阅的资料大多数都是用的列向量，所以叛逆的小编，选择了使用行向量，这样至少证明，这些结论是我自己证明的，而不是简简单单的搬运他人的成果。
