文章声明：

此次的机械设计实训报告只展现部分内容，完整版已经上传在本文章上方资源库自取，也可以关注文章下方公众号回复：带式运输机传动装置自取；本次内容仅做参考，主要供大家交流学习，提供的参考价值

内容包含：1，机械设计之带式运输机传动装置的实训报告

                  2，机械制图：装配图（1），低速轴（1），大齿轮（1）

---

 课 程 设 计

课程名称_机械设计基础课程设计

题目名称__带式运输机传动装置

学生学院__  智能制造学院       __

专业班级__                                _

学    号__

学生姓名__                             __

指导教师__                              __

   2025年5月29日

设计任务书

一、课程设计内容

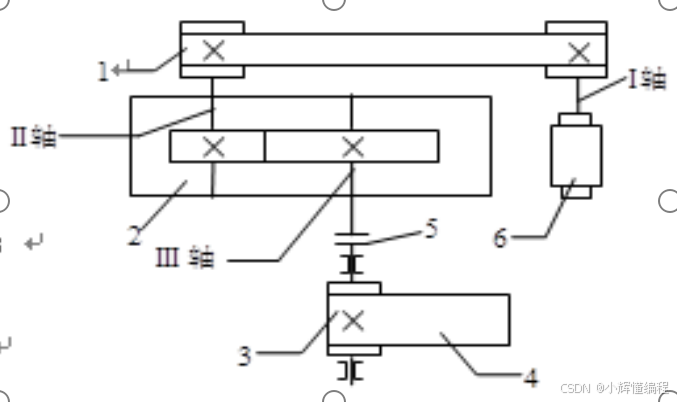

设计一用于带式运输机上的带传动与同轴式一级圆柱齿轮减速器。（见下图）。设计内容应包括：传动装置的总体设计；传动零件、轴、轴承、键等的设计计算和选择；减速器装配图和零件工作图设计；设计计算说明书的编写。

二、课程设计的要求与数据

（1） 使用寿命： 8年（每年工作300日）
（2） 工作条件：二班工作制，连续单向运转，工作载荷较平稳。
（3） 生产批量：一般机械厂制造，小批量
（4） 输送带速度容许误差为±5%；
（5） 工作拉力F=3.2kN；滚筒长度为600mm,带速v=2.1m/s；滚筒直径D=400mm。

三、课程设计应完成的工作

1、电动机的选择及运动参数的计算；
2、V带的传动设计；
3、齿轮传动的设计；
4、轴的设计；
5、轴承的选择；
6、键的选择计算；
7、轴承盖的选择
8、箱体及附件的选择
9、润滑油及润滑方式的选择；
10、绘制零件的工作图和装配图。
（1）绘制零件的工作图
①大小齿轮的零件图  或者 ②高速轴的零件图
注：零件的工作图包括：(1)尺寸的标注；(2)公差；(3)精度；(4)技术要求
（2）减速器的装配图
装配图包括：（1）尺寸标注（2）技术要求及特性（3）零件编号 (4)编写零件明细表、标题栏。
11、编写设计说明书（要求用word编制打印）
（1） 目录；
（2） 设计任务书：原始数据及工作条件，传动装置简图；
（3） 设计计算：要有详细的设计步骤及演算过程；
（4） 对设计后的评价；
（5） 参考文献资料。
最后需要提交的内容包括（每人独立一个档案袋）：
1．减速器装配草图1张；
2．减速器装配图1张；
3．减速器零件图1张；
4．设计说明书  1份。
