基于上篇文章，大致了解的ESP32蓝牙收发的流程，我们知道接收端的代码不需要更改，接收端只需要开启扫描，拿到空中的来自于发送端的蓝牙广播数据包即可，那么我们对发送端的代码进行更改。

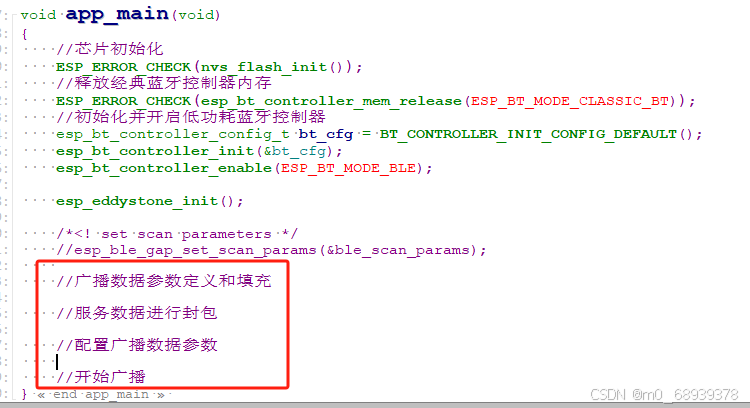

在发送前，我们需要填充广播包的数据，这需要调用乐鑫官网的API，而这个填充过程大致分为以下四步

这就是我们要做的事情，接下来只需要跟着这个逻辑去调用乐鑫官网的API就好了。

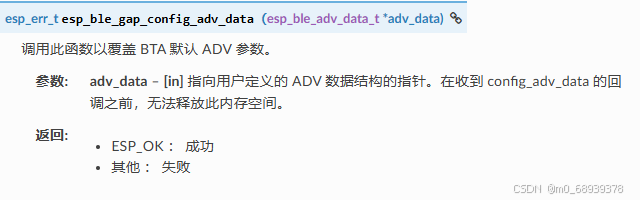

从直译来看，这就是配置广播数据的API

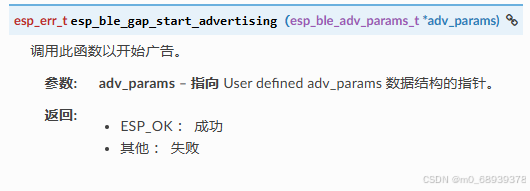

这是开始广播的API

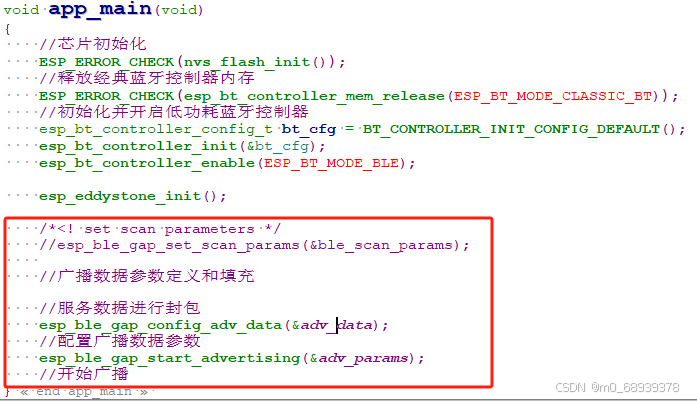

开始填充main函数

但是我们并没有adv_data和adv_params这两个结构体，为了先搭框架，我们从

这个文件里复制粘贴过来，因为这个工程是官方demo，写好了发送时结构体示例，我们先拿过来，后续再更改

static esp_ble_adv_data_t adv_data = {
    .set_scan_rsp = false,
    .include_name = true,
    .include_txpower = true,
    .min_interval = 0x0006, //slave connection min interval, Time = min_interval * 1.25 msec
    .max_interval = 0x000C, //slave connection max interval, Time = max_interval * 1.25 msec
    .appearance = 0x00,
    .manufacturer_len = 0, //TEST_MANUFACTURER_DATA_LEN,
    .p_manufacturer_data =  NULL, //&test_manufacturer[0],
    .service_data_len = 0,
    .p_service_data = NULL,
    .service_uuid_len = 32,
    .p_service_uuid = adv_service_uuid128,
    .flag = (ESP_BLE_ADV_FLAG_GEN_DISC | ESP_BLE_ADV_FLAG_BREDR_NOT_SPT),
};

static esp_ble_adv_params_t adv_params = {
    .adv_int_min        = 0x20,
    .adv_int_max        = 0x40,
    .adv_type           = ADV_TYPE_IND,
    .own_addr_type      = BLE_ADDR_TYPE_PUBLIC,
    //.peer_addr            =
    //.peer_addr_type       =
    .channel_map        = ADV_CHNL_ALL,
    .adv_filter_policy = ADV_FILTER_ALLOW_SCAN_ANY_CON_ANY,
};

把拿过来的结构体复制到main函数上方进行定义，这里注意.p_service_uuid = adv_service_uuid128，这个adv_service_uuid128是没有定义的，也应该去刚才的文件里拿过来进行粘贴定义，uuid给16位就够用了，没必要用源代码里的32位，所以将结构体中.service_uuid_len=32改成16。由于用的是谷歌的数据包格式(Eddystone)，所以将uuid128这个数组的12，13位改成0xAA，0xFE

static uint8_t adv_service_uuid128[16] = {
    /* LSB <--------------------------------------------------------------------------------> MSB */
    //first uuid, 16bit, [12],[13] is the value
    0xfb, 0x34, 0x9b, 0x5f, 0x80, 0x00, 0x00, 0x80, 0x00, 0x10, 0x00, 0x00, 0xAA, 0xFE, 0x00, 0x00,

};

然后我们对服务数据进行封包，假设封包的对象是UUID，我们写一个封装UUID的代码

/********************************************************************
函数名：		Eddystone_Set_UID

描述：			设置eddystone UID 帧格式参数

参数：			uid 	- uid指针
				power 	- 功率
				name_space 	- 命名空间
				instance	- 实例

返回值：		错误	-1
				正确	服务数据长度
********************************************************************/
int Eddystone_Set_UID(eddystone_uid_t *uid,char power,uint8_t * name_space,uint8_t *instance)
{
	if(uid == NULL || name_space == NULL || instance == NULL)
	{
		return -1;
	}
	memset(uid,0,sizeof(eddystone_uid_t));
	uid->uuid = EDDYSTONE_SERVICE_UUID;
	uid->frame_type = EDDYSTONE_UID;
	uid->tx_power = (uint8_t)power;
	for(int i = 0;i <10;i++)
		uid->name_space[i] = *name_space++;

	for(int i = 0;i <6;i++)
		uid->instance[i] = *instance++;

	return sizeof(eddystone_uid_t);
}

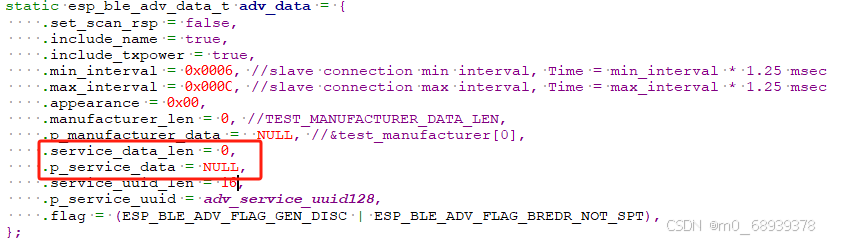

这个函数设置了UID的帧格式，返回一个服务数据长度，这个长度是干嘛用的？我们再来看看刚才复制过来的结构体

实际上我们发送数据时需要填充这两个成员，分别是服务数据长度和服务数据，所以Eddystone_Set_UID需要返回一个服务数据长度以填充该结构体。Eddystone_Set_UID(eddystone_uid_t *uid,char power,uint8_t * name_space,uint8_t *instance)有四个参数，分别是eddystone_uid_t类型的uid，char类型power，u8类型的namespace命名空间和instance实例，uid定义一个eddystone_uid_t的变量即可，power是功率，用于定位，这里不需要定位功能，随便填即可，那么namespace和instance怎么去填？

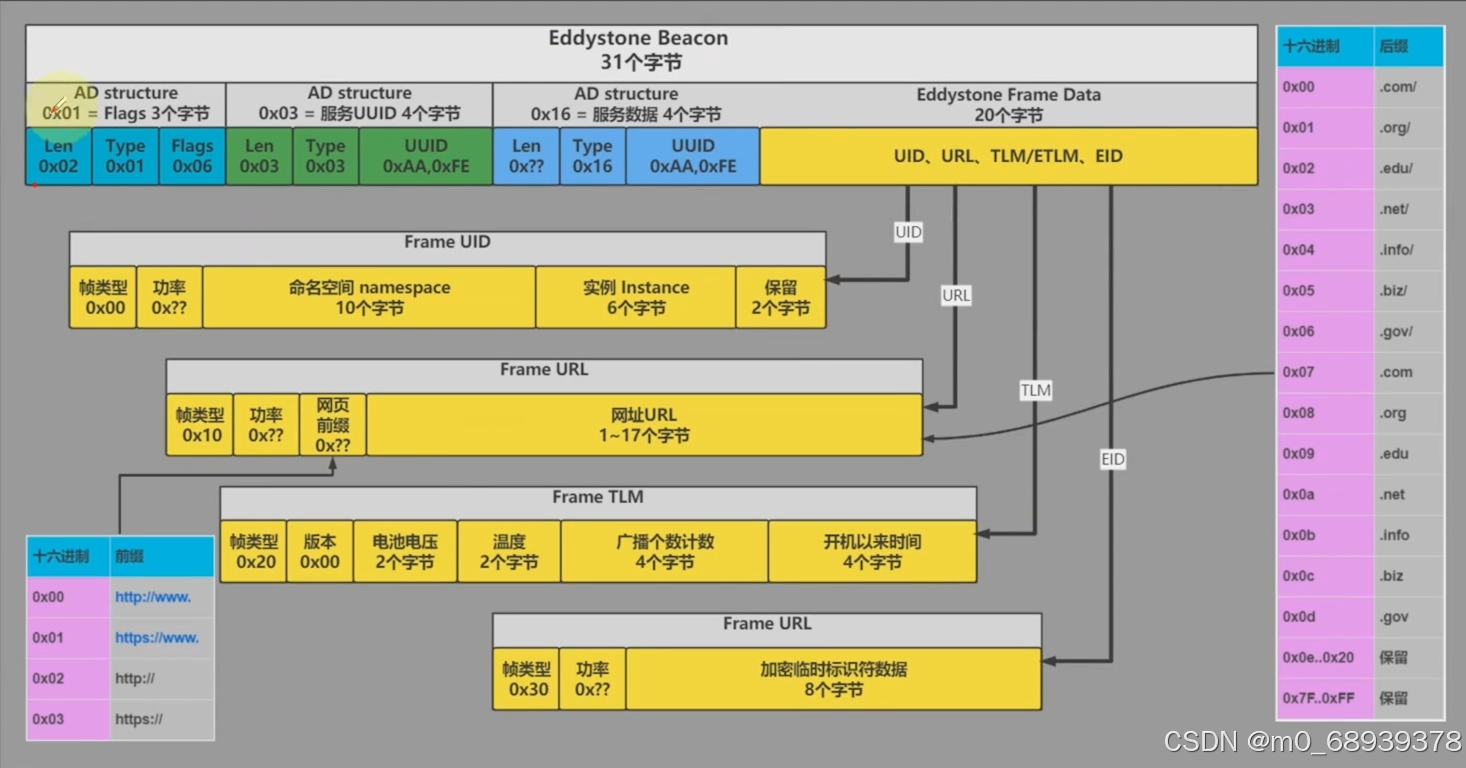

我们先回过头看看UID帧格式是什么样子的。

命名空间和实例的定义：

简单来说，命名空间用于分组，像一个大的“文件夹”，比如在一个大型商场里，可能会有多个不同区域的蓝牙信标，像服装区、餐饮区、超市区等，就可以给每个区域的信标设置不同的命名空间。这样，当我们想要对某个区域的信标进行统一管理、操作或者获取信息时，只需要找到对应的命名空间就行。实例在一个命名空间这个大 “文件夹” 里面，实例就像是一个个具体的文件，用来唯一地标识每一个具体的蓝牙设备。比如在服装区这个命名空间下，每一个具体的服装店铺门口的蓝牙信标都有自己独特的实例号，这样我们就可以准确地找到想要的那个店铺的信标，获取到这个店铺特有的信息，比如正在进行的促销活动等。

命名空间大小是十个字节，实例为六个字节。那我们给命名空间填“Helloworld”，实例为"123456"。

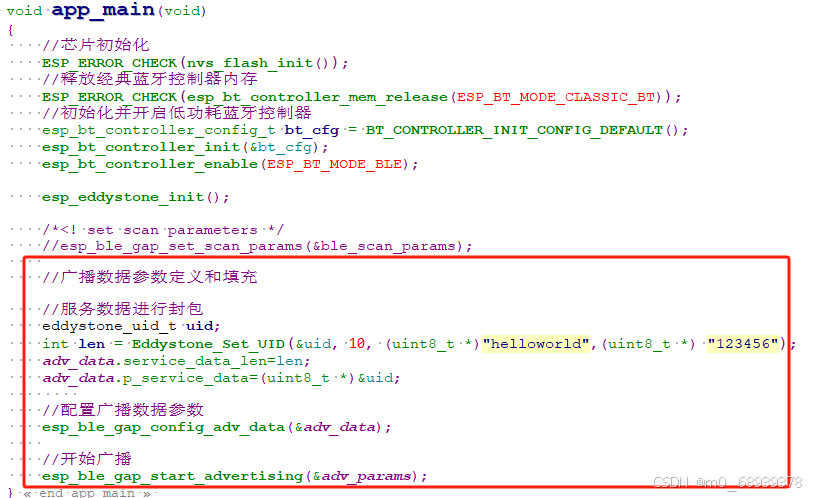

根据这个逻辑，我们写代码
