1.编解码大致过程--编码一个符号

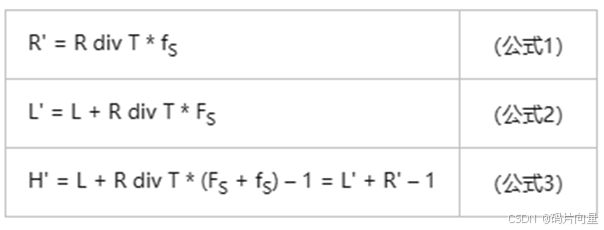

对于给定符号s，将其编为某一区间内的一个值。将一个可写为b的w次幂的整数R作为初始区间大小，即初始区间范围。设初始区间为[L,H]，则R=H-L+1。另外还需要准备的量有：所有符号的总计频度T，符号S的频度fs，符号S的累计频度Fs。注：累计频度为所有符号值小于S的其他符号的频度之和。计算公式：

例：现有由四个符号组成的信息，符号分别为A,B,C,D，先对D编码：

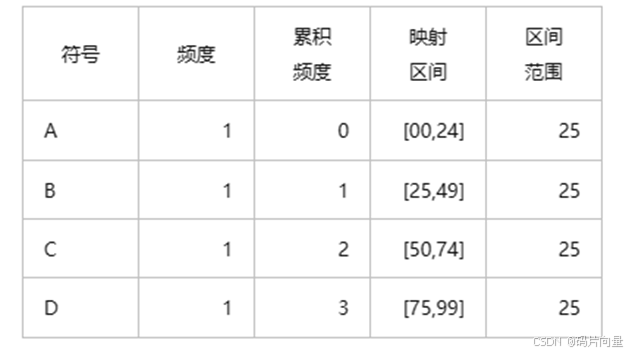

①编码前初始化：所有符号初始的频度都为1，初始区间范围R= $b^{^{w}}$ ，设b=10,w=2,即R=100，区间[0,99]。根据区间映射公式（如下），可计算得到各个符号的相关信息如下表：

若对符号D编码，即取符号D映射区间的一个值V即可，假设取V=80，该值属于[75,99]。V可以分解V=8* $10^{_{1}}$ 即8* $b^{_{1}}$ ，此时可以仅输出8作为符号D的编码值。

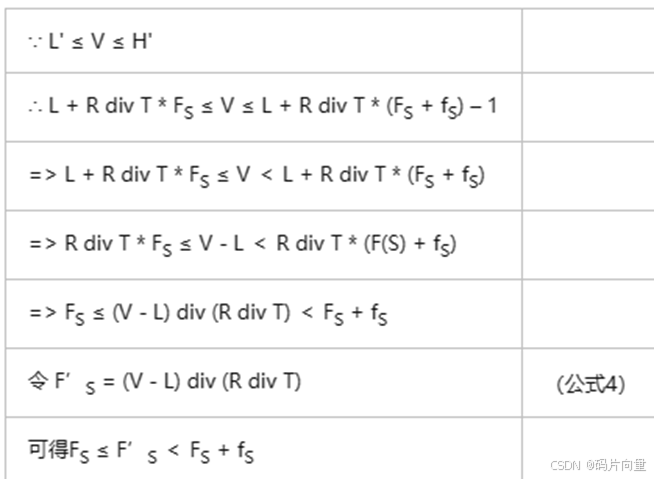

②解码：解码前的初始化必须与编码前的初始化完全一致，即初始频度、区间范围必须一致。仅输入例子中编码得到的8，根据下表可推断出符号累积频度，根据累计频度可估计出对应符号。

输入8，对应V为80，计算出频度为3.2，估为3，对应符号为D。

2.编解码大致过程--编码两个符号

当编码一个符号后的映射区间足够大，可以对这个区间进行继续划分进而编码下一个符号。相应的，当编码符号过多时，为了有足够大的映射区间应加大初始化时的区间范围。

例：编码符号DC：

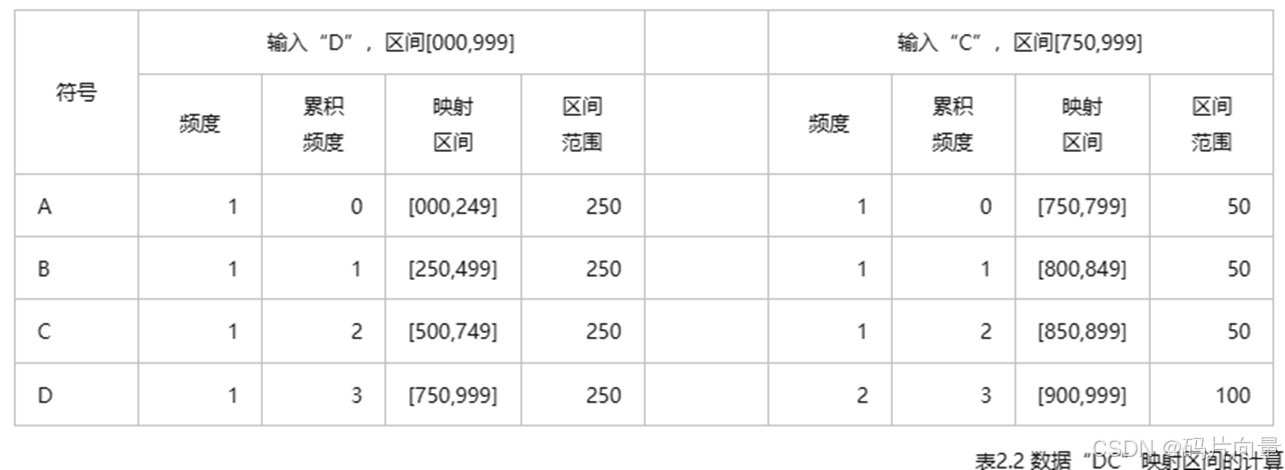

设初始w=3,初始区间范围R=1000，映射区间的计算结果如下：

***初始时所有符号的频度都设为1，输入一个符号，计算了这个符号的映射区间后需将该符号的频度加1.在编码第一个符号时使用的是初始区间，编码第二个符号时需要使用的是第一个符号的映射区间***。在当前的例子中，最后可以输出850（区间850~900内），省略后为85，即DC的编码结果就是85。在编码的时候，没必要将每个符号的映射区间都计算出来。只需要计算当前输入符号的映射区间即可。

3.正规化

以上是理论层面，实际上，每次编码后映射区间都会在上一次的基础上压缩，极限情况下会导致映射区间范围趋向0。解决方法是对映射区间正规化，即每次区间满足一定条件时，将一些不必要的数字从区间中移出，并对区间进行一次扩展。

区间大小本身是有范围的，设为[Rmin（计算 $b^{^{w-1}}$ ）,Rmax(计算 $b^{^{w}}$ )]。设b=10,w=3，则Rmin=100，Rmax=1000。假设有一个区间[1319314,1320105]，我们可以将这个区间分为三个部分：

第一部分都是13，即完全相同的高位数字，后续细分区间中该部分数字也不会发生变化，故称为不变数字，用c表示；第二部分19，20，仅差1，这两个数字可以用公式(d + 1) * bn - 1 - 1和(d + 1) * bn - 1来表示。我们称d为延迟数字，称n为延迟长度。在这个例子里：d = 1，n = 2。

当n = 0时d = 0。当出现延迟数字时，即：n ≠ 0，表明区间的上沿和下沿靠的很近。如果区间的上下沿靠的过近，即R偏小，会严重的影响运算精度。所以此时，也需要将延迟数字移出区间。但是，当出现延迟数字时，我们通常无法知道区间的变化是趋向d还是趋向d + 1。所以延迟数字暂时不能输出。当区间的变化趋势可以确定时，再输出延迟数字。

区间的第3个部分，是两个长度为w的数字。该部分可以作为映射区间，用于下一次编码。

根据上面的描述我们可以发现，不变数字c和延迟数字d都是可以移出区间的。那么我们可以确定的一个移出数字x，x可以由下述公式进行计算。x = c * bn + (d + 1) * bn - 1，现在我们可以将区间[L,H]转换为c,(d,n),[L”,H”]的形式。其中的数学关系如下所示。

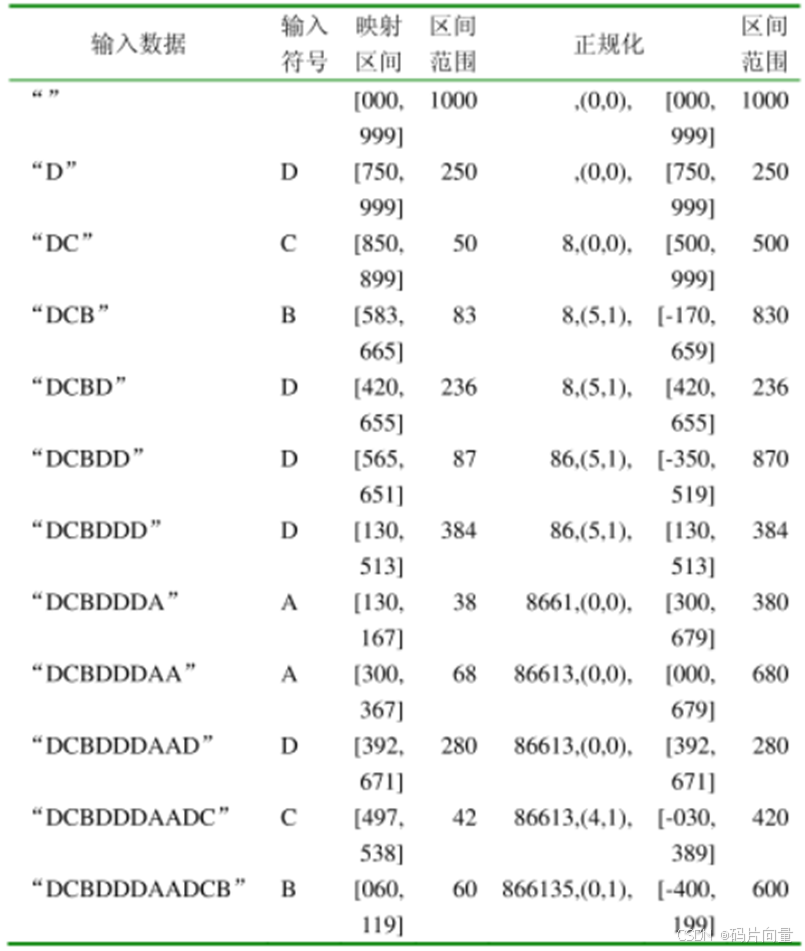

根据上面的公式，我们可以将区间[1319314,1320105]转换为13（不变数字c）,(1,2)（延迟数字，延迟长度）,[-686,105]（根据公式计算得到的L'' H''）的形式。这样，我们就可以使用一个较小的区间[L”,H”]来模拟无限区间[L,H]上的运算。每当区间满足条件时，就将数字从区间中移出。现在我们仍就对数据“DCBDDDAADCB”进行压缩，不过这次将使用正规化。压缩前设Rmax = 1000，Rmin = 100，初始区间范围R = Rmax。编码时映射区间的变化，以及正规化操作如表所示。
