负载均衡 远程管理

一，vrrp 负载均衡

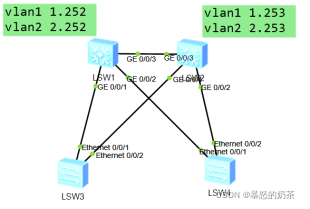

首先按图组建拓扑，所有交换机创建vlan2

然后将所有接口都配置成tunk中继链路：这里是以第1台为例

[sw1]vlan 2

[sw1]port-group 1    //创建接口组，组号是1

[sw1-port-group 1]group-member gigabitethernet 0/0/1 to gigabitethernet 0/0/3

//添加组成员，从g0/0/1到g0/0/3一共3个接口

[sw1-port-group 1]port link-type trunk   //将这些接口配置为中继链路

[sw1-port-group 1]port trunk allow-pass vlan all    //放行所有vlan 的数据

所有交换机均按照以上方法将所有接口配置为trunk，注意sw3与sw4是E口

实现vrrp负载均衡要做到：

sw1  vlan1 主  vlan2 备

sw2  vlan1 备  vlan2 主



[sw1]in vlan 1     //第一台三层交换机

[sw1-Vlanif1]vrrp vrid 1 virtual-ip 192.168.1.254   //在sw1配置vrrp

[sw1-Vlanif1]ip address  192.168.1.252 24  //配置ip

[sw1-Vlanif1]vrrp vrid 1 priority 105   //设置优先级称为vlan1的主

[sw1]in vlan 2

[sw1-Vlanif2]ip address 192.168.2.252 24

[sw1-Vlanif2]vrrp vrid 2 virtual-ip 192.168.2.254   //开启vrrp功能

[sw2]in vlan 1    //第二台三层交换机

[sw2-Vlanif1]ip address 192.168.1.253 24   //配置ip

[sw2-Vlanif1]vrrp vrid 1 virtual-ip 192.168.1.254  //开启vlan1的vrrp

[sw2-Vlanif1]in vlan 2

[sw2-Vlanif2]ip address 192.168.2.253 24

[sw2-Vlanif2]vrrp vrid 2 virtual-ip 192.168.2.254

[sw2-Vlanif2]vrrp vrid 2 priority 105    //为vlan2的vrrp设置优先级

配置完毕后使用display vrrp brief 检查，每个5700的vrrp是

一主一备即可

[Huawei]aaa    //在路由器进入管理账户的视图

[Huawei-aaa]local-user test01 password cipher 123456  //创建账户test01密码123456

[Huawei-aaa]local-user test01 service
