IP报头解析

已于 2023-07-22 22:10:11 修改
阅读量344 收藏 2
点赞数 2
CC 4.0 BY-SA版权
分类专栏： 路由交换 文章标签： 网络
于 2023-07-22 00:11:06 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/m0_67838143/article/details/131853656

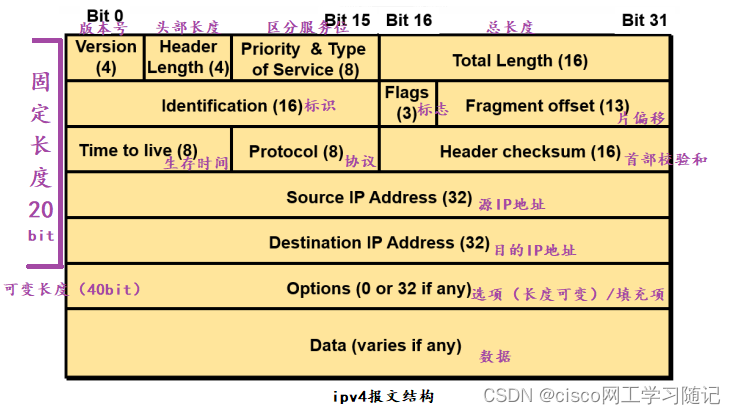

报文解析：

version版本号[4]：Ip共有16个版本，常用：ipv4和ipv6

header length头部长度[4]：通常20字节（由于有个可变长度的选项和填充项，长度范围实际在20~60字节不等[要满足能被4整除，不够填充项补充]）

Priority & type of service优先级和服务类型[8]：前3位优先级位（0-7），前6位区分服务代码点（DSCP：distinguish service code point），后两位00

Total length总长[16]：包含三层IP报头的整个数据大小。

以下三个用于切片（防止添加报头时数据包长度超过1500字节
