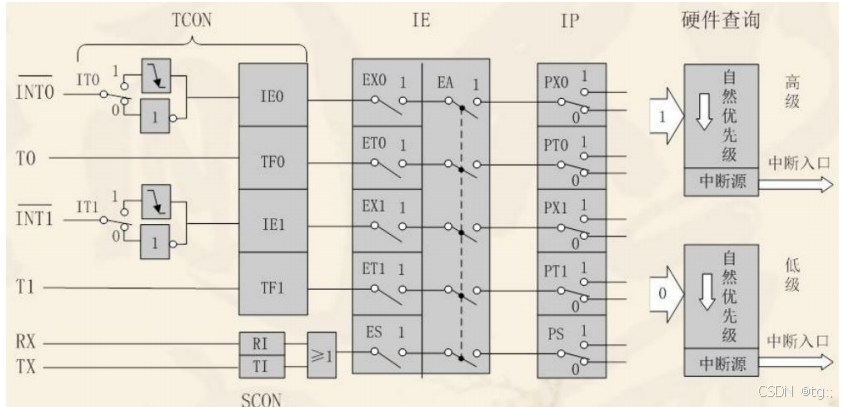

串口通信相关寄存器图

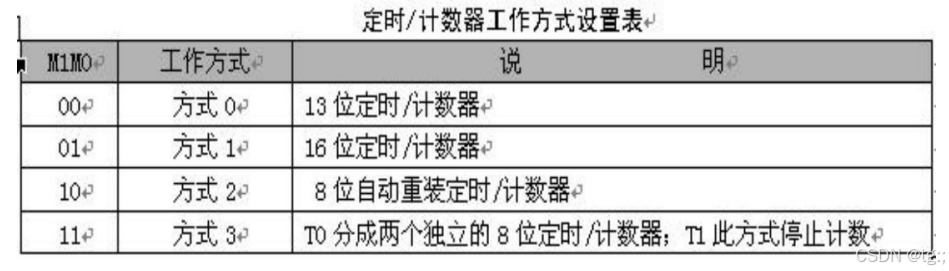

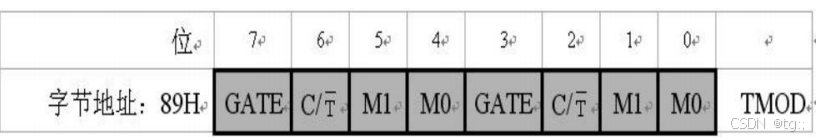

下图4个方式位定时器0的图，如果配置定时器一需要使用TMOD高4位配置，之后配置TR1，因为定时器一由TR1控制与门

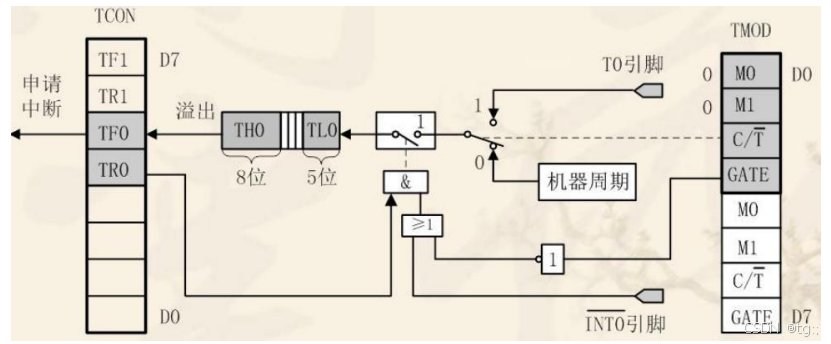

方式 0

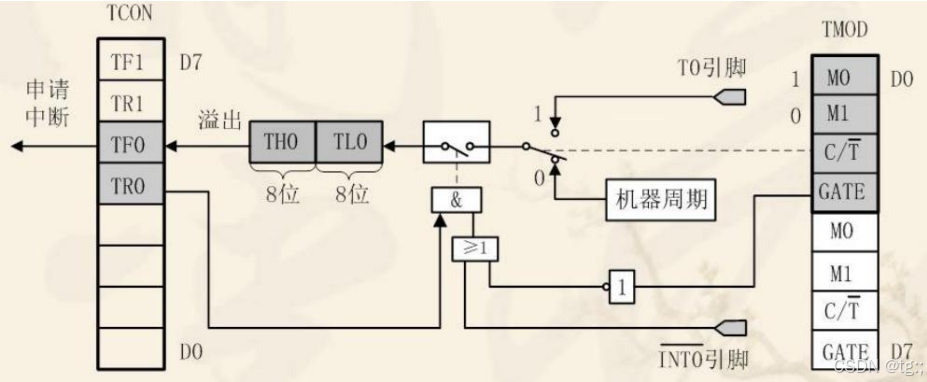

方式 1

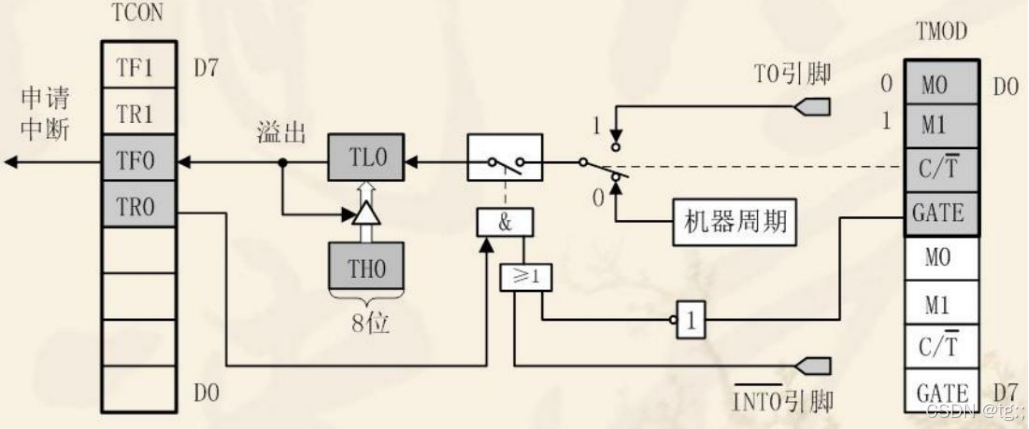

方式 2

方式 3

SMOD：波特率倍增位。在串口方式 1、方式 2、方式 3 时，波特率与 SMOD 有
关，当 SMOD=1 时，波特率提高一倍。复位时，SMOD=0。

void uart_init ( u8 baud )

{

TMOD |= 0X20 ; //c/t 定时/计数器1  设置定时器工作方式 2   在51单片机中，定时器1经常与串口中断配合使用，这主要是基于定时器1的特定功能和串口通信的需求。至于定时器0，虽然它同样是一个功能强大的定时/计数器，但在某些特定的应用场景下，可能不如定时器1适合与串口中断配合使用。 并且定时器一使用的时TMOD的高四位，所以需要设置TR1 = 1;而不是TR0;

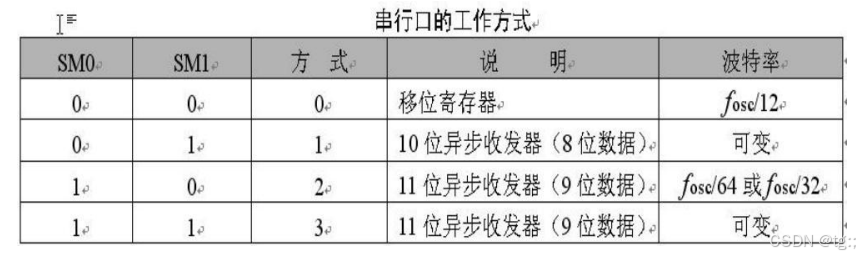

                         //SMO    SM1   SM2   REN  TB8  RB8    TI   RI

SCON = 0X50 ; //   0          1         0        1    (TB8  RB8 工作在方式2、3用于第九位校验奇偶校验)  TI   RI 发送或接收完 由硬件自动致1    在中断服务程序中必须由软件致0

设置为 工作方式 1   REN：允许串行接收位。由软件置 REN=1，则启动串行口接收数据；若软件置REN=0，则禁止接收。

PCON = 0X80 ; //波特率加倍

TH1 = baud ; //计数器初始值设置

TL1 = baud ;

ES = 1 ; //打开接收中断

EA = 1 ; //打开总中断

TR1 = 1 ; //打开计数器  TR1（TCON.6）：T1 运行控制位。TR1 置 1 时，T1 开始工作；TR1 置 0 时，T1 停止工作。TR1 由软件置 1 或清 0。所以，用软件可控制定时/计数器的启动与停止。

// TI = 1； 如果要发送文本信息使用printf()的话需要将TI致1

}

void main ()

{

uart_init ( 0XFA ) ; //波特率为 9600

   while ( 1 )

   {

   }

}

void uart () interrupt 4 //串口通信中断函数

{

u8 rec_data ;

RI = 0 ; //清除接收中断标志位

rec_data = SBUF ; //存储接收到的数据

SBUF = rec_data ; //将接收到的数据放入到发送寄存器

while (! TI ) ; //等待发送数据完成

TI = 0 ; //清除发送完成标志位

}

TI：发送中断标志位。RI：接收中断标志位。

由内部硬件使TI置 1，向 CPU 发中断申请。在中断服务程序中， 必须用软件将其清 0 ，取消此中断申请。

由内部硬件使RI置 1，向 CPU 发中断申请。必须在中断服务程序中， 用软件将其清 0 ，取消此中断申请。
