40张图看懂分布式追踪系统原理及实践

前言

在微服务架构中，一次请求往往涉及到多个模块，多个中间件，多台机器的相互协作才能完成。这一系列调用请求中，有些是串行的，有些是并行的，那么如何确定这个请求背后调用了哪些应用，哪些模块，哪些节点及调用的先后顺序？如何定位每个模块的性能问题？本文将为你揭晓答案。

本文将会从以下几个方面来阐述

• 分布式追踪系统原理及作用

• SkyWalking的原理及架构设计

• 我司在分布式调用链上的实践

分布式追踪系统的原理及作用

如何衡量一个接口的性能好坏，一般我们至少会关注以下三个指标

• 接口的 RT 你怎么知道?

• 是否有异常响应?

• 主要慢在哪里?

单体架构

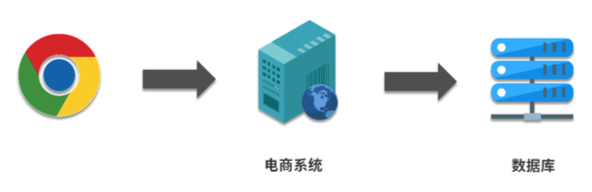

在初期，公司刚起步的时候，可能多会采用如下单体架构，对于单体架构我们该用什么方式来计算以上三个指标呢?

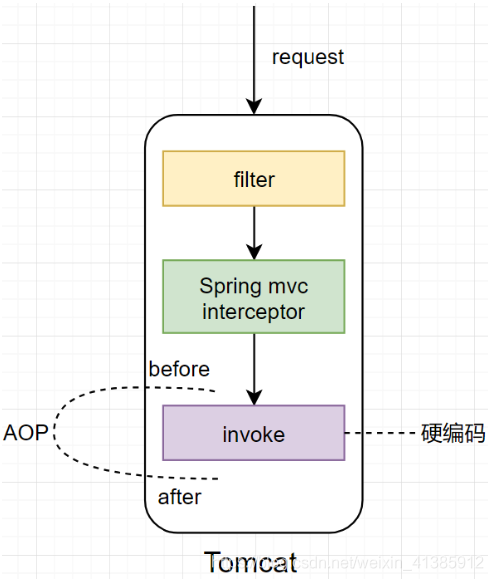

最容易想到的显然是用 AOP

使用 AOP 在调用具体的业务逻辑前后分别打印一下时间即可计算出整体的调用时间，使用 AOP 来 catch 住异常也可知道是哪里的调用导致的异常。

微服务架构

在单体架构中由于所有的服务，组件都在一台机器上，所以相对来说这些监控指标比较容易实现，不过随着业务的快速发展，单体架构必然会朝微服务架构发展，如下

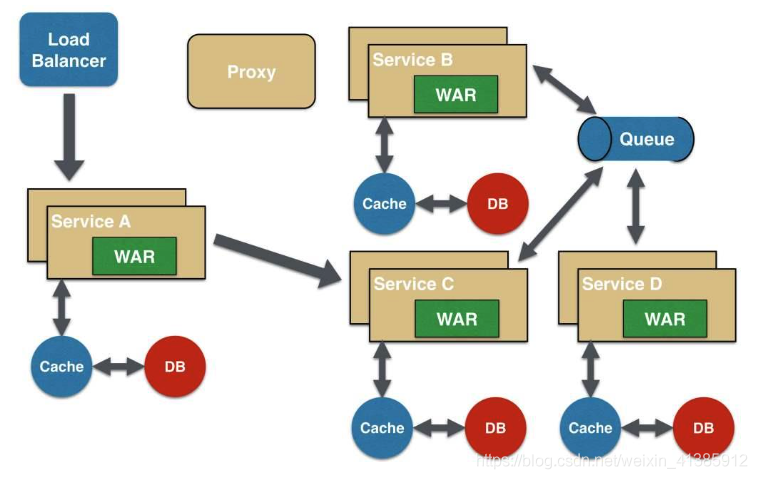

如图示：一个稍微复杂的微服务架构

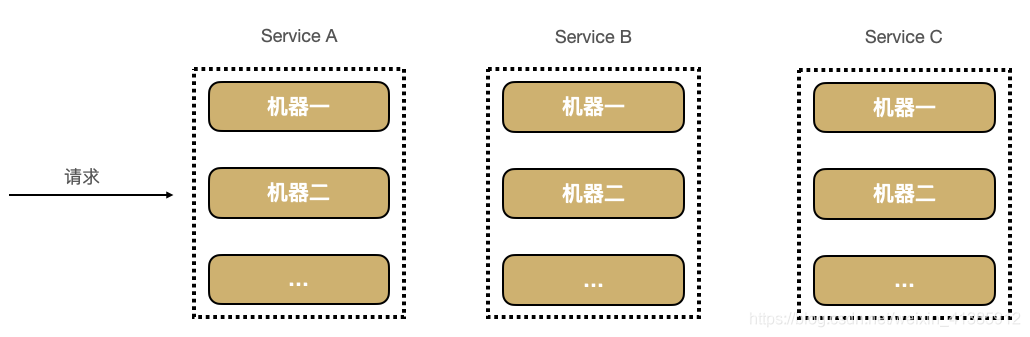

如果有用户反馈某个页面很慢，我们知道这个页面的请求调用链是 A ----->  C ----->  B ----->  D，此时如何定位可能是哪个模块引起的问题。每个服务 Service A,B,C,D 都有好几台机器。怎么知道某个请求调用了服务的具体哪台机器呢？

可以明显看到，由于无法准确定位每个请求经过的确切路径，在微服务这种架构下有以下几个痛点

1. 排查问题难度大，周期长

2. 特定场景难复现

3. 系统性能瓶颈分析较难

分布式调用链就是为了解决以上几个问题而生，它主要的作用如下

• 自动采取数据

• 分析数据产生完整调用链：有了请求的完整调用链，问题有很大概率可复现

• 数据可视化：每个组件的性能可视化，能帮助我们很好地定位系统的瓶颈，及时找出问题所在

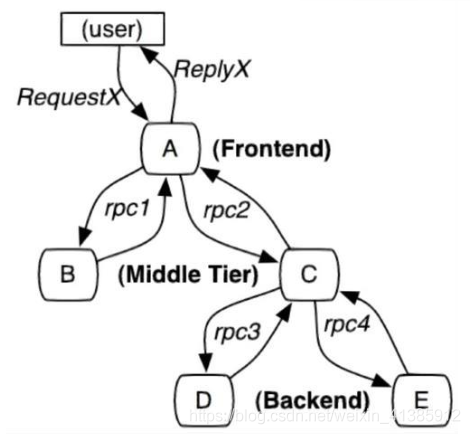

通过分布式追踪系统能很好地定位如下请求的每条具体请求链路，从而轻易地实现请求链路追踪，每个模块的性能瓶颈定位与分析。

分布式调用链标准 - OpenTracing

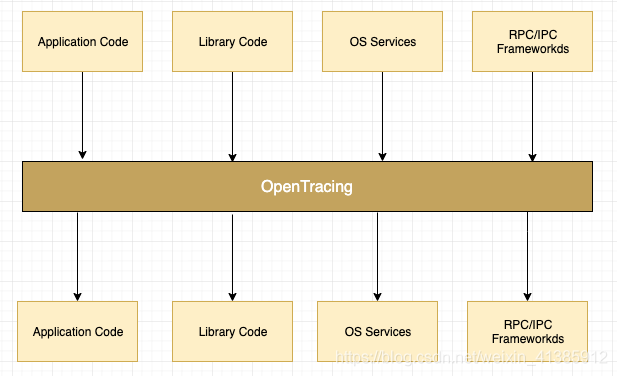

知道了分布式调用链的作用，那我们来看下如何实现分布式调用链的实现及原理， 首先为了解决不同的分布式追踪系统 API 不兼容的问题，诞生了 OpenTracing 规范，OpenTracing 是一个轻量级的标准化层，它位于应用程序/类库和追踪或日志分析程序之间。

这样 OpenTracing 通过提供平台无关，厂商无关的 API，使得开发人员能够方便地添加追踪系统的实现。

说到这大家是否想过 Java 中类似的实现？还记得 JDBC 吧，通过提供一套标准的接口让各个厂商去实现，程序员即可面对接口编程，不用关心具体的实现。这里的接口其实就是标准，所以制定一套标准非常重要，可以实现组件的可插拔。

接下来我们来看 OpenTracing 的
