LabIEW结构【公式节点、局部变量与全局变量、事件结构】【3】

目录

1.公式节点

例子1：输入a,b,c三个数组，输出x=a+b+c,y=a*b*c

 例子2：也可以用C语言的形式调用会更简单。运行一个成绩0，1，2的等级显示

2.局部变量与全局变量

局部变量

全局变量：可以用于不同VI交互

3.事件结构

举个栗子：

---

1.公式节点

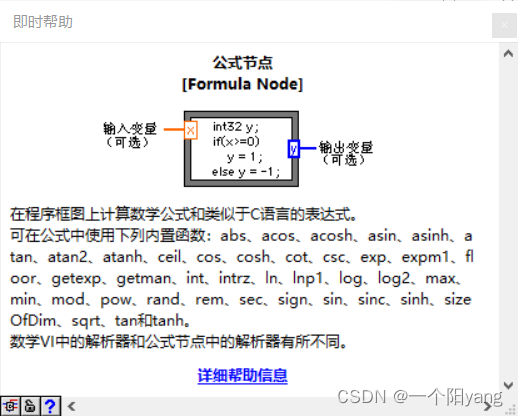

 在程序框图上计算数学公式和类似于C语言的表达式。 可在公式中使用下列内置函数：abs、acos、acosh、asin、asinh、atan、atan2、atanh、ceil、cos、cosh、cot、csc、exp、expm1、floor、getexp、getman、int、intrz、ln、lnp1、log、log2、max、min、mod、pow、rand、re1、sec、sign、sin、sinc、sinh、sizeOfDim、sqrt、tan和tanh。

例子1：输入a,b,c三个数组，输出x=a+b+c,y=a*b*c

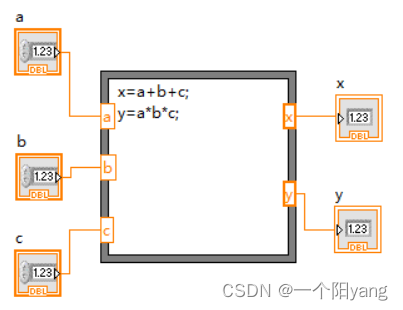

 在公式节点的框上右击添加输入a,b,c;添加输出x,y

依次在前面板上加上三个数值输入控件和两个数值输出控件，依次连接线与框上的输入输出连接即可

在程序框内写上计算公式，每个公式换行要用 ；分号

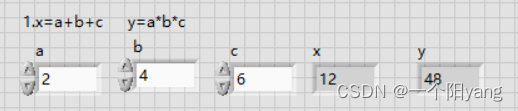

运行结果：

例子2：也可以用C语言的形式调用会更简单。运行一个成绩0，1，2的等级显示
