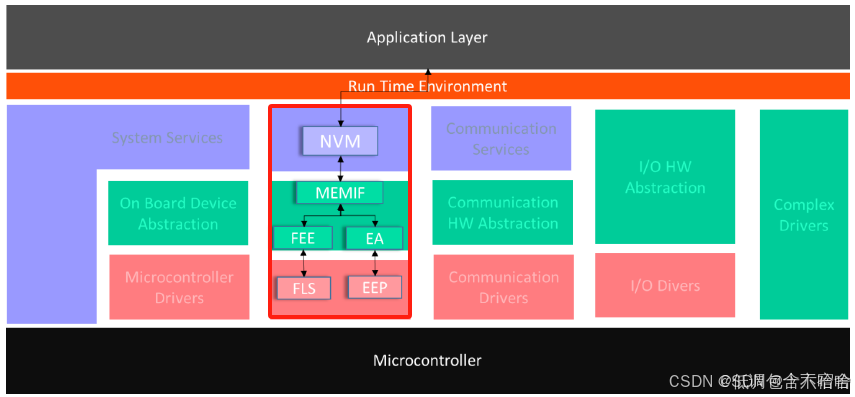

1.模块简述

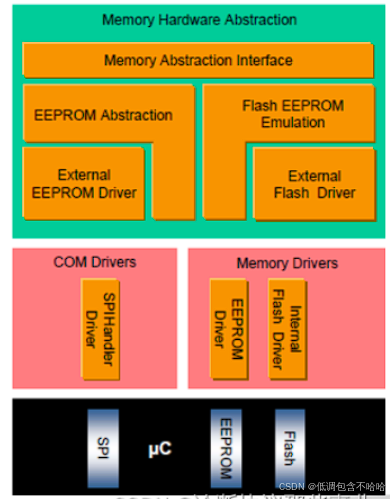

Memory Abstraction Interface（存储器抽象接口）- MEMLF
- 功能：提供统一的存储访问接口，上层服务通过该接口访问存储器，无需了解存储设备的具体类型或硬件实现方式。
- 作用：作为服务层与存储器硬件抽象层之间的桥梁。
- 主要功能：
  - 提供统一的存储器访问接口，简化存储器操作。
  - 抽象底层存储器设备的具体实现，支持不同类型的存储器。
  - 支持数据的读写操作。
  - 管理存储设备的状态和配置。
  - 处理和报告存储器操作中的错误。
  - 支持多个存储器设备的管理。
EEPROM Abstraction（EEPROM 抽象模块）- EA
- 功能：抽象和管理片上或片外的 EEPROM 设备，支持标准化的读写和擦除操作。
- 作用：无论 EEPROM 是片内设备还是通过 SPI 通信的外部芯片，都通过统一的方式进行操作。
- 主要功能：
  - 提供统一的 EEPROM 接口，简化 EEPROM 操作。
  - 抽象 EEPROM 设备的具体实现，支持不同类型的 EEPROM。
  - 支持数据的读写操作。
  - 管理存储设备的状态和配置。
  - 处理和报告 EEPROM 操作中的错误。
  - 支持多个 EEPROM 设备的管理。
Flash EEPROM Emulation（Flash 的 EEPROM 模拟模块）- FEE
- 功能：在某些没有独立 EEPROM 的硬件平台上，通过片内 Flash 模拟 EEPROM 功能。
- 作用：解决 Flash 设备擦写周期限制的问题，提供可靠的数据存储服务。
- 主要功能：
  - 在闪存中仿真 EEPROM 的功能。
  - 支持数据的读写操作，包括同步和异步方式。
  - 管理闪存空间的块分配、释放和擦除。
  - 管理闪存块中的页写入、读取和校验。
  - 管理闪存中的扇区擦除和状态。
  - 处理和报告数据读写错误、块校验错误等。
  - 提供数据恢复机制，确保数据的可靠存储和恢复。
External EEPROM Driver（外部 EEPROM 驱动）
- 功能：提供对外部 EEPROM 设备的驱动支持，通过 SPI 或 I2C 等通信协议访问外部 EEPROM。
- 作用：支持外部 EEPROM 的读写和擦除操作。
External Flash Driver（外部 Flash 驱动）
- 功能：提供对外部 Flash 存储器的驱动支持，通过 SPI 或其他通信协议访问外部 Flash。
- 作用：支持外部 Flash 的读写和擦除操作。
