MCAL-通信驱动

通信驱动由以太网（Ethernet）驱动、FlexRay驱动、CAN驱动、LIN驱动和SPI驱动五部分组成。

1.Ethernet 驱动

Ethernet驱动模块为以太网提供统一的接口。通过这些接口，上层软件可以与底层的以太网控制器进行交互，无需了解具体的硬件细节。开发时重点配置PHY参数，DMA描述符和中断回调

Ethernet 驱动主要实现以下功能：

1. 硬件初始化：

   • 配置以太网控制器的时钟、MAC 地址、DMA（直接内存访问）通道。

   • 设置物理层（PHY）参数（如速度、双工模式）。

2. 数据帧收发：

   • 通过 DMA 或中断机制接收和发送以太网帧。

   • 管理发送和接收缓冲区（Buffer），避免溢出。

3. 错误处理：

   • 检测并报告 CRC 错误、冲突、超时等硬件异常。

4. 中断管理：

   • 处理接收完成中断、发送完成中断、错误中断。

5. 状态监控：

   • 提供链路状态（Link Up/Down）、传输状态的查询接口。

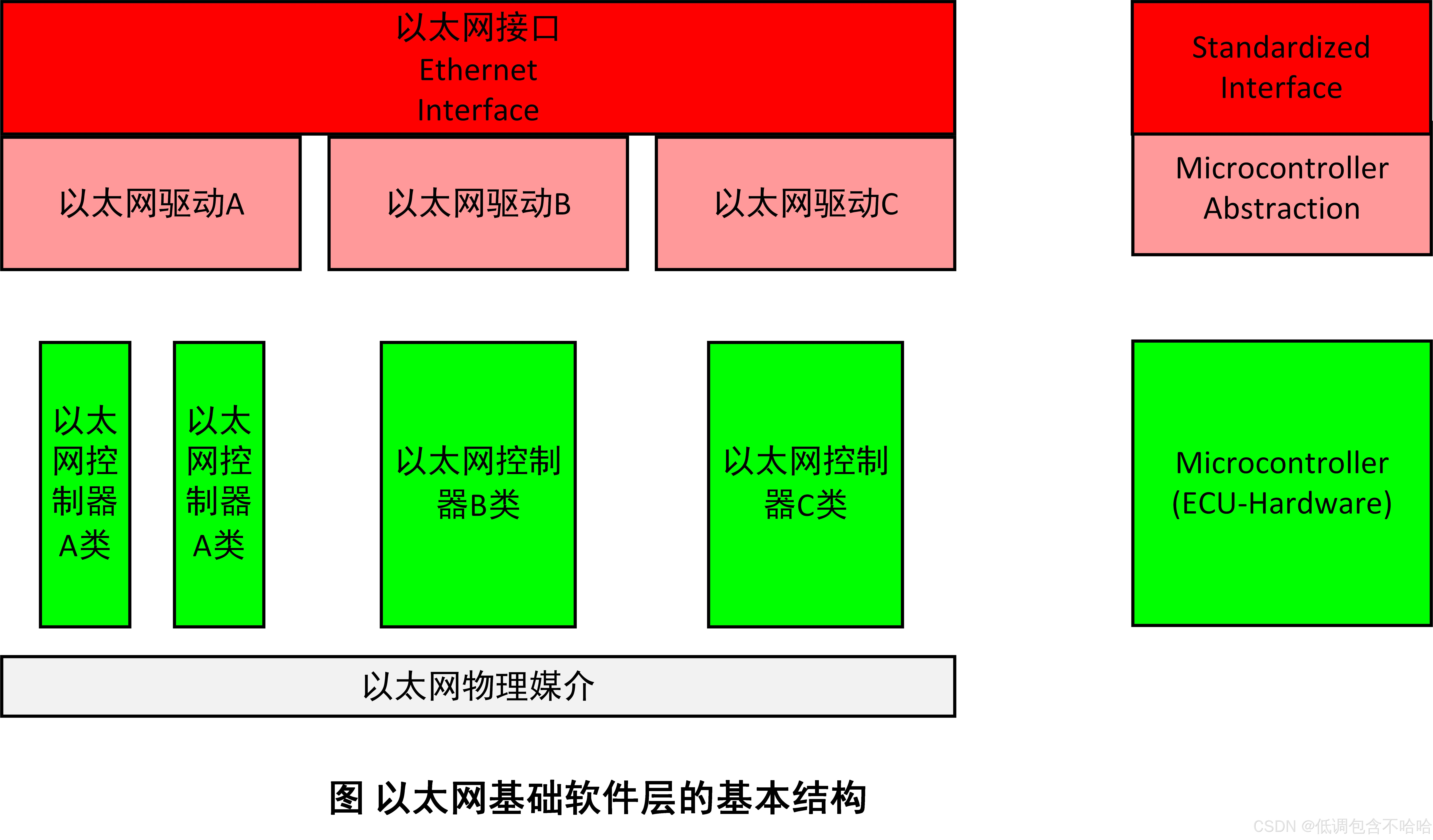

以太网驱动由若干个以太网驱动模块组成。

2.FlexRay 驱动

主要功能

• 初始化：初始化 FlexRay 驱动模块，配置相关参数。

• 控制器管理：管理 FlexRay 控制器的状态，包括启动、停止和重置。

• 数据传输：提供发送和接收 FlexRay 帧的功能。

• 状态查询：获取 FlexRay 控制器的状态。

• 错误处理：处理 FlexRay 通信中的错误事件。

应用场景
Fr 模块在汽车电子系统中的关键应用领域包括：

高级驾驶辅助系统（ADAS）：用于高性能和高实时性的应用中，FlexRay 通信通过 Fr 模块保证通信的确定性和实时性。
自动驾驶系统：自动驾驶系统对通信的实时性和可靠性要求极高，Fr 模块通过管理 FlexRay 通信确保数据传输的准确和稳定。
动力系统控制：在复杂的动力系统控制中，多个 ECU 之间需要高效地共享数据，Fr 模块通过管理通信状态和错误处理，确保通信的无缝进行。

3.CAN 驱动

CAN驱动程序主要执行以下任务：

• 初始化CAN控制器(波特率，时钟源，过滤器)。
• 发送和接收CAN报文。
• 提供对接收到报文的通知以及发送报文的确认。
• 错误处理及状态管理。
• 支持中断或轮询模式进行事件监测

此外，CAN驱动还具有以下特性：单个或多个CAN通道、CAN驱动的多重实例化、对接收报文的中断/轮询模式。

4.LIN驱动

LIN 驱动的主要功能

• LIN 硬件初始化：初始化 LIN 硬件，配置相关参数，如波特率、节点地址等。

• LIN 帧的发送和接收：提供发送和接收 LIN 帧的功能，支持标准的 LIN 帧格式。

• 错误检测和处理：检测 LIN 通信中的错误事件，并提供相应的错误处理机制。

• 波特率配置：支持动态配置 LIN 总线的波特率。

• 睡眠和唤醒管理：管理 LIN 总线的睡眠和唤醒模式，支持低功耗运行。

5.SPI 驱动

SPI 驱动模块是微控制器内部同步通信串行接口的驱动。

 配置步骤

1. 选择功能级别：根据需求选择 SPI 驱动程序的功能级别，并配置可选功能。

2. 定义 SPI 通道：根据数据使用情况定义 SPI 通道，配置缓冲区。

3. 定义 SPI 作业：根据硬件属性定义 SPI 作业，包含通道列表。

4. 定义作业序列：定义作业序列，以便以排序方式传输数据。
