我们在前面几章编写的设备驱动都非常的简单，都是对 GPIO 进行最简单的读写操作。
像I2C、 SPI、 LCD 等这些复杂外设的驱动就不能这么去写了， Linux 系统要考虑到驱动的可重用性，因此提出了驱动的分离与分层这样的软件思路，在这个思路下诞生了我们将来最常打交道的 platform 设备驱动，也叫做平台设备驱动。
本章我们就来学习一下 Linux 下的驱动分离与分层，以及 platform 框架下的设备驱动该如何编写。

1.Linux 驱动的分离与分层

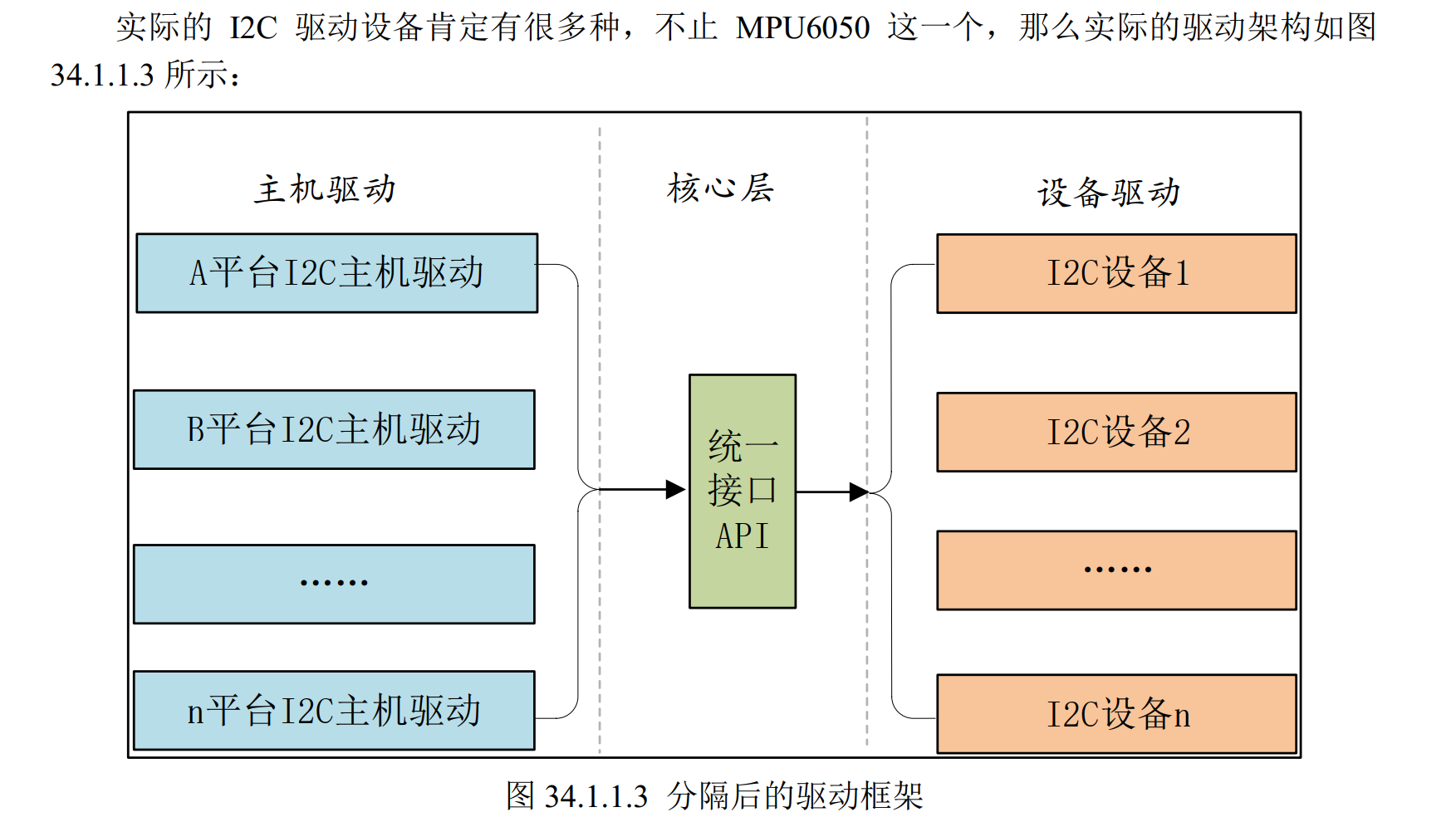

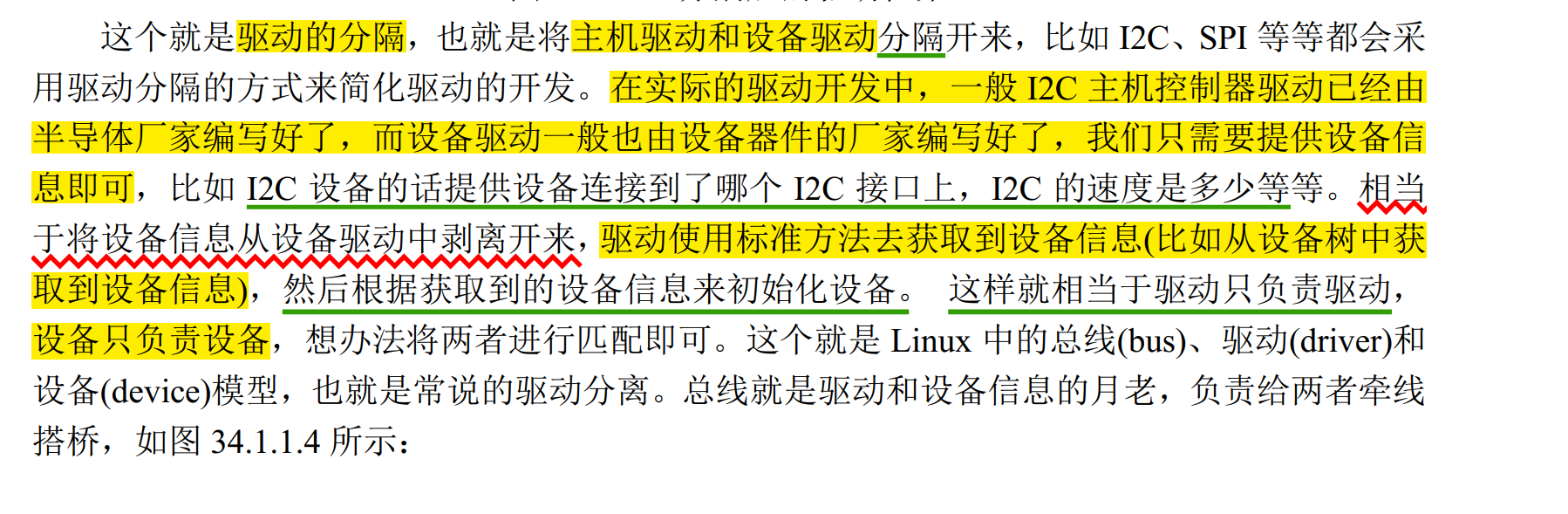

1.1、驱动的分隔与分离

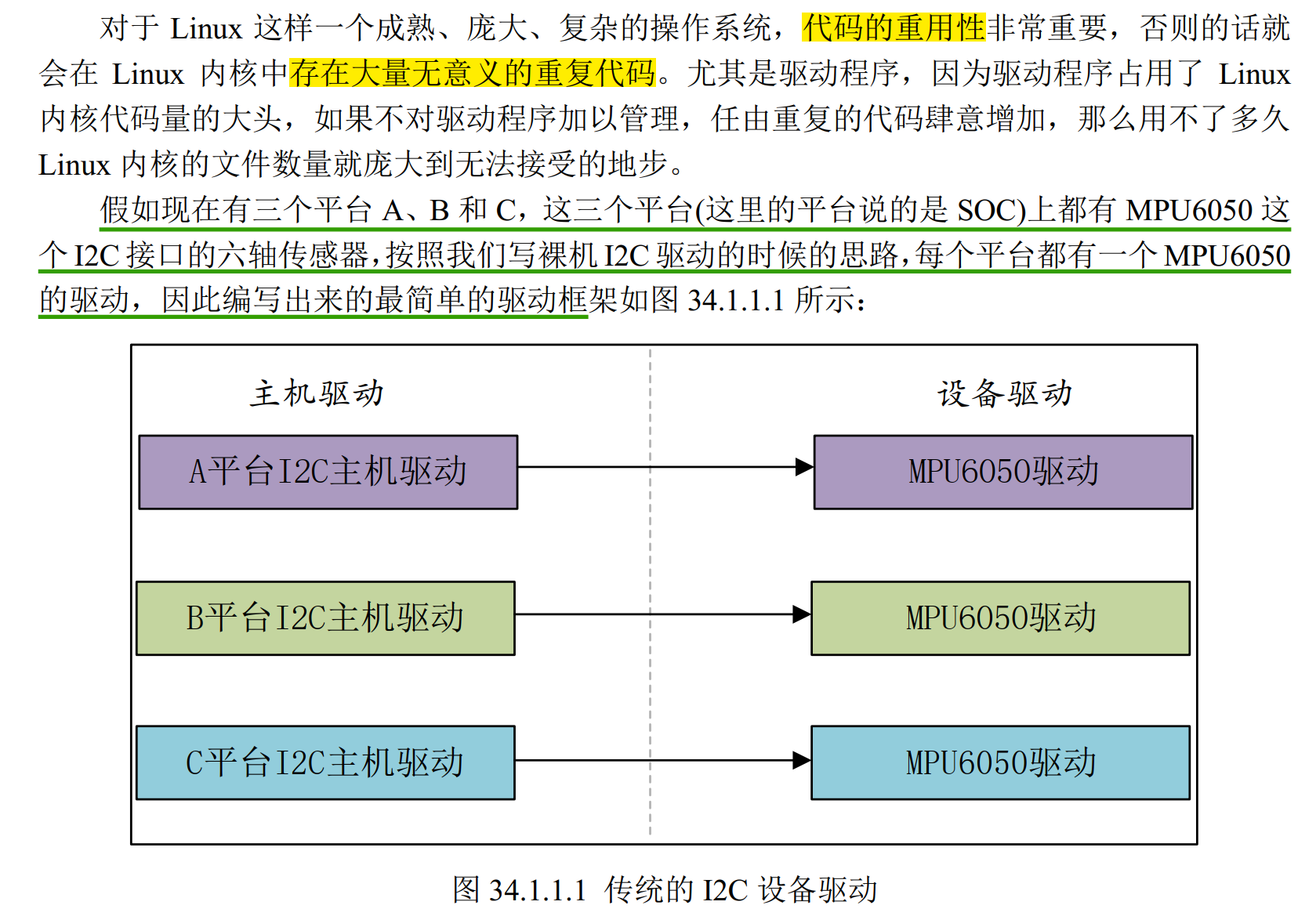

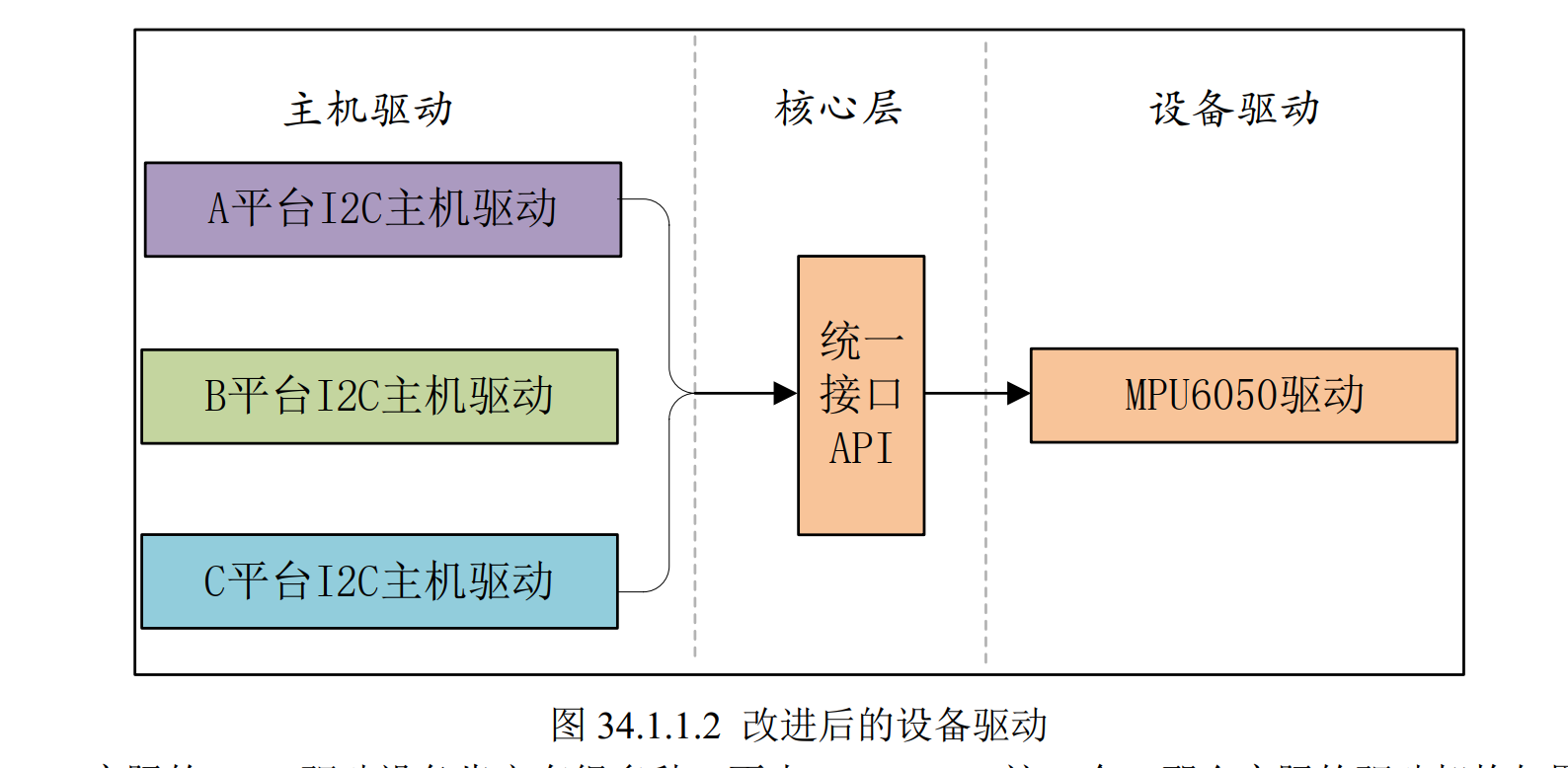

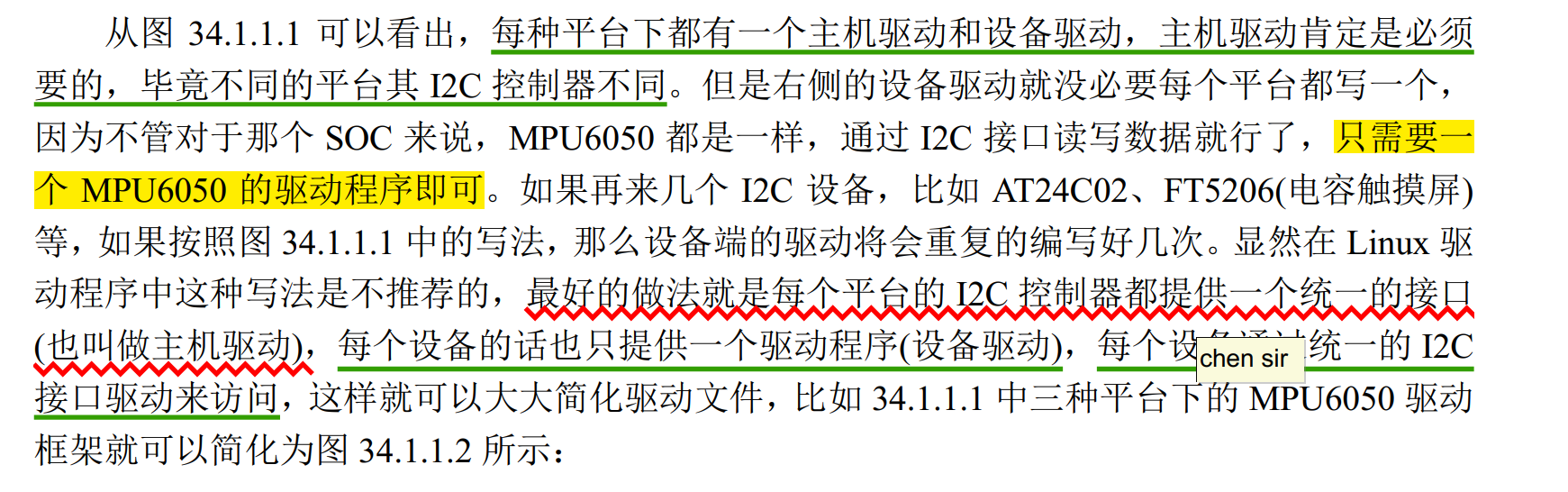

驱动通过标准方法获取设备信息(从设备树中获取到设备信息)，然后设备的方面，根据获取到的设备信息来初始化设备。

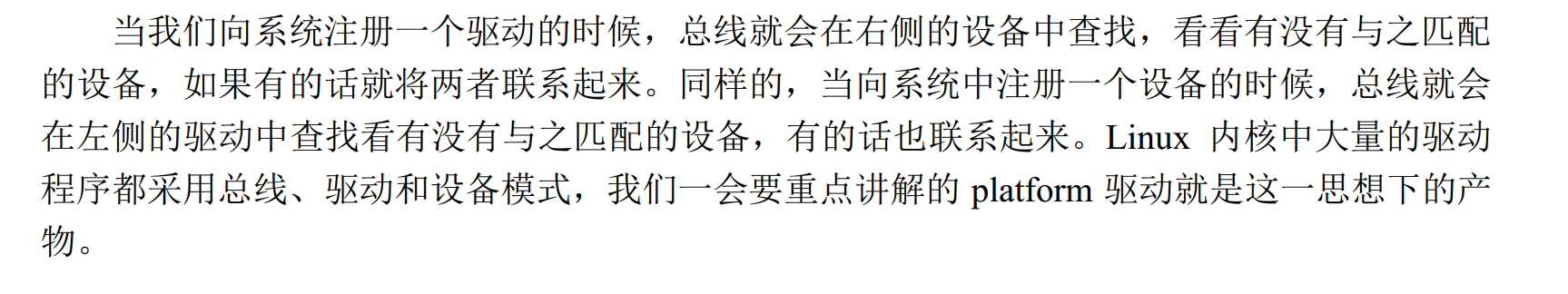

这样就相当于驱动只负责驱动，设备只负责设备，想办法将两者进行匹配即可。

1.2、驱动的分层

上一小节讲了驱动的分隔与分离，本节我们来简单看一下驱动的分层，大家应该听说过网络的 7 层模型，不同的层负责不同的内容。同样的， Linux 下的驱动往往也是分层的，分层的目的也是为了在不同的层处理不同的内容。以其他书籍或者资料常常使用到的input(输入子系统，后面会有专门的章节详细的讲解)为例，简单介绍一下驱动的分层。 input 子系统负责管理所有跟输入有关的驱动，包括键盘、鼠标、触摸等，最底层的就是设备原始驱动，负责获取输入设备的原始值，获取到的输入事件上报给 input 核心层。 input 核心层会处理各种 IO 模型，并且提供 file_operations 操作集合。我们在编写输入设备驱动的时候只需要处理输入事件的上报即可，至于如何处理这些上报的输入事件那是上层去考虑的，我们不用管。可以看出借助分层模型可以极大的简化我们的驱动编写，对于驱动编写来说非常的友好。

2.platform 平台驱动模型简介

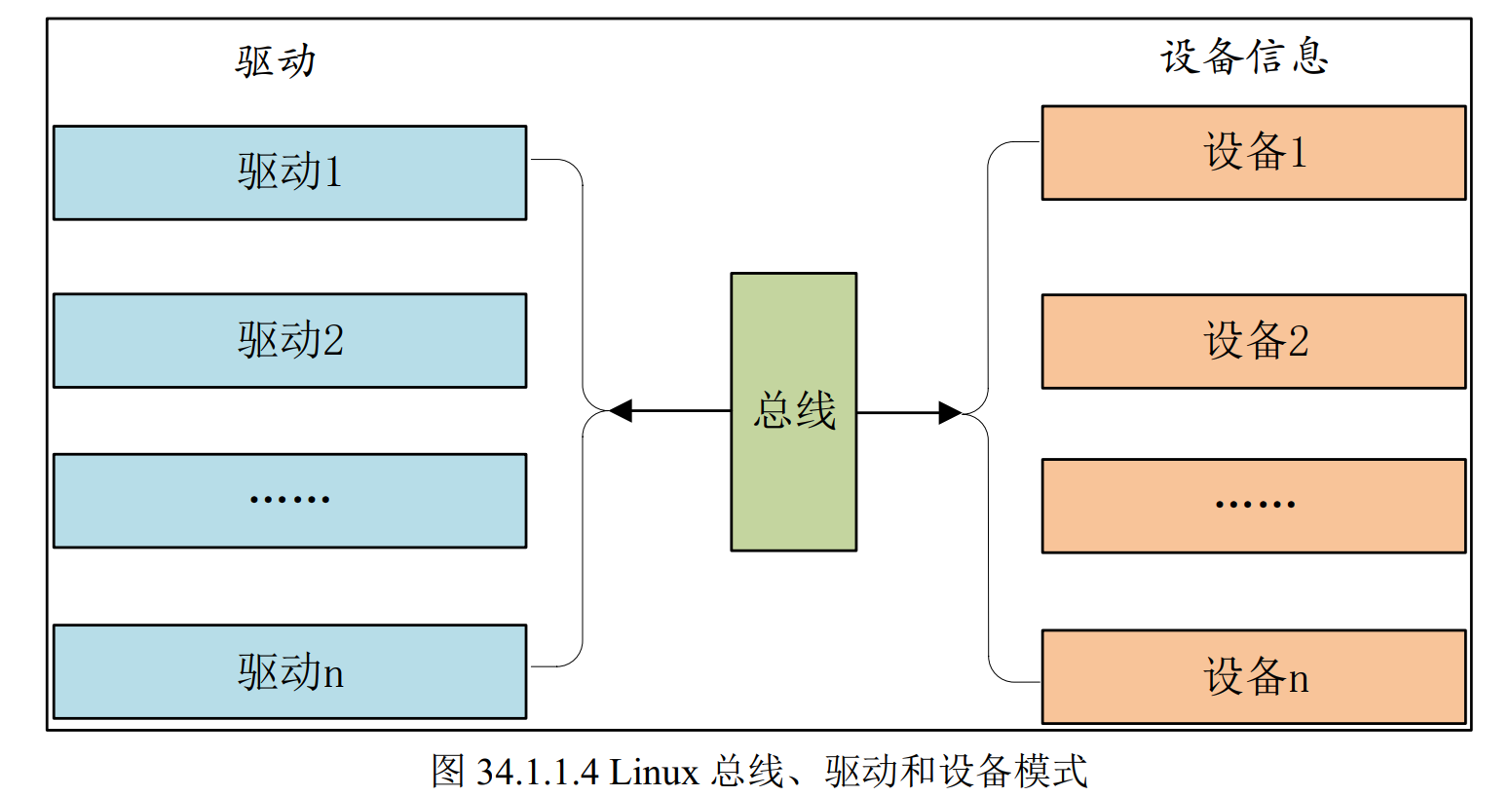

前面我们讲了设备驱动的分离，并且引出了总线(bus)、驱动(driver)和设备(device)模型，比如 I2C、 SPI、 USB 等总线。在 SOC 中有些外设是没有总线这个概念的，但是又要使用总线、驱动和设备模型该怎么办呢？为了解决此问题， Linux 提出了 platform 这个虚拟总线，相应的就有 platform_driver 和 platform_device。

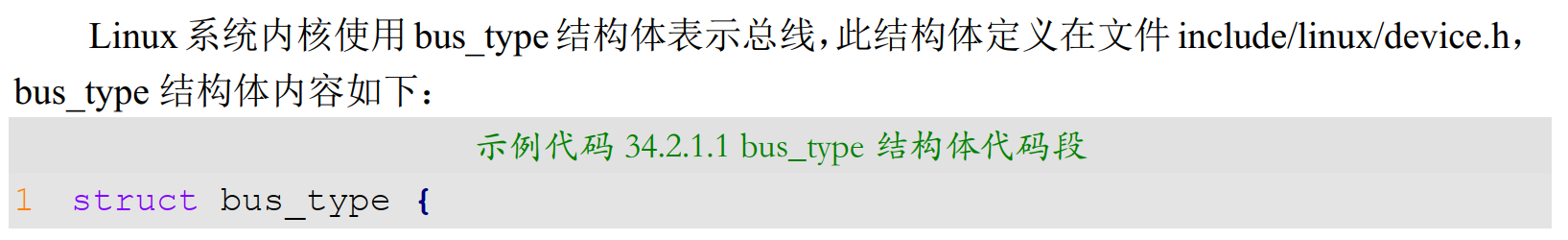

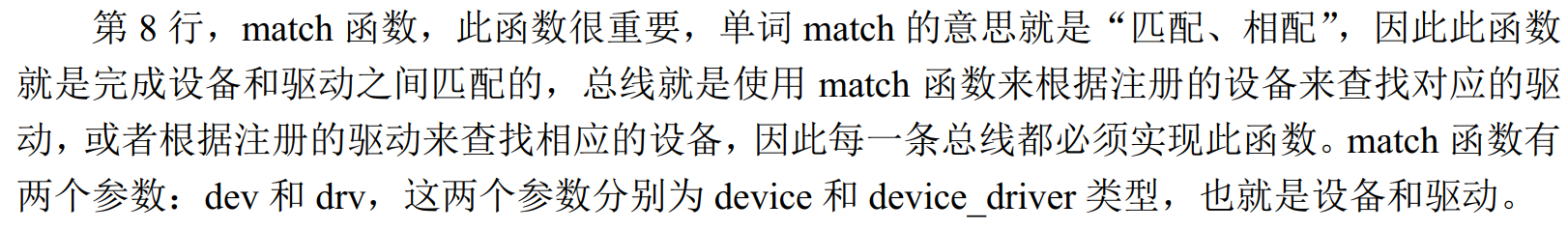

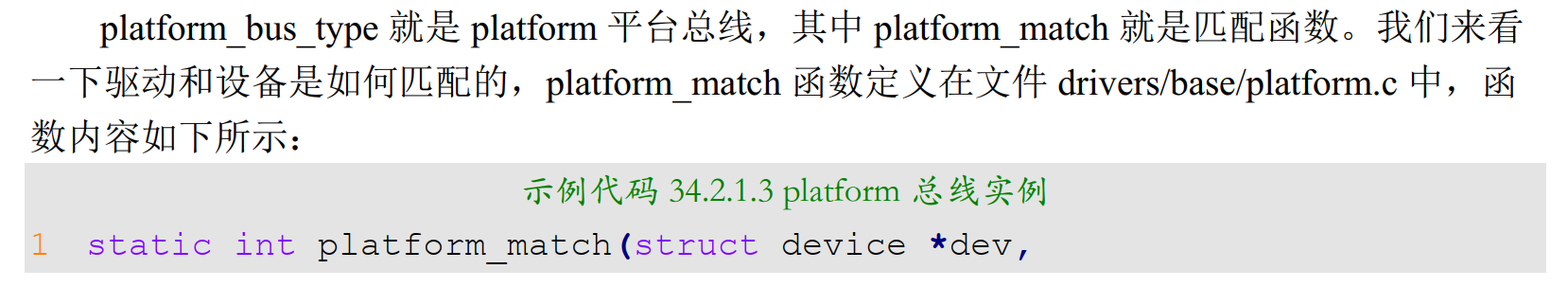

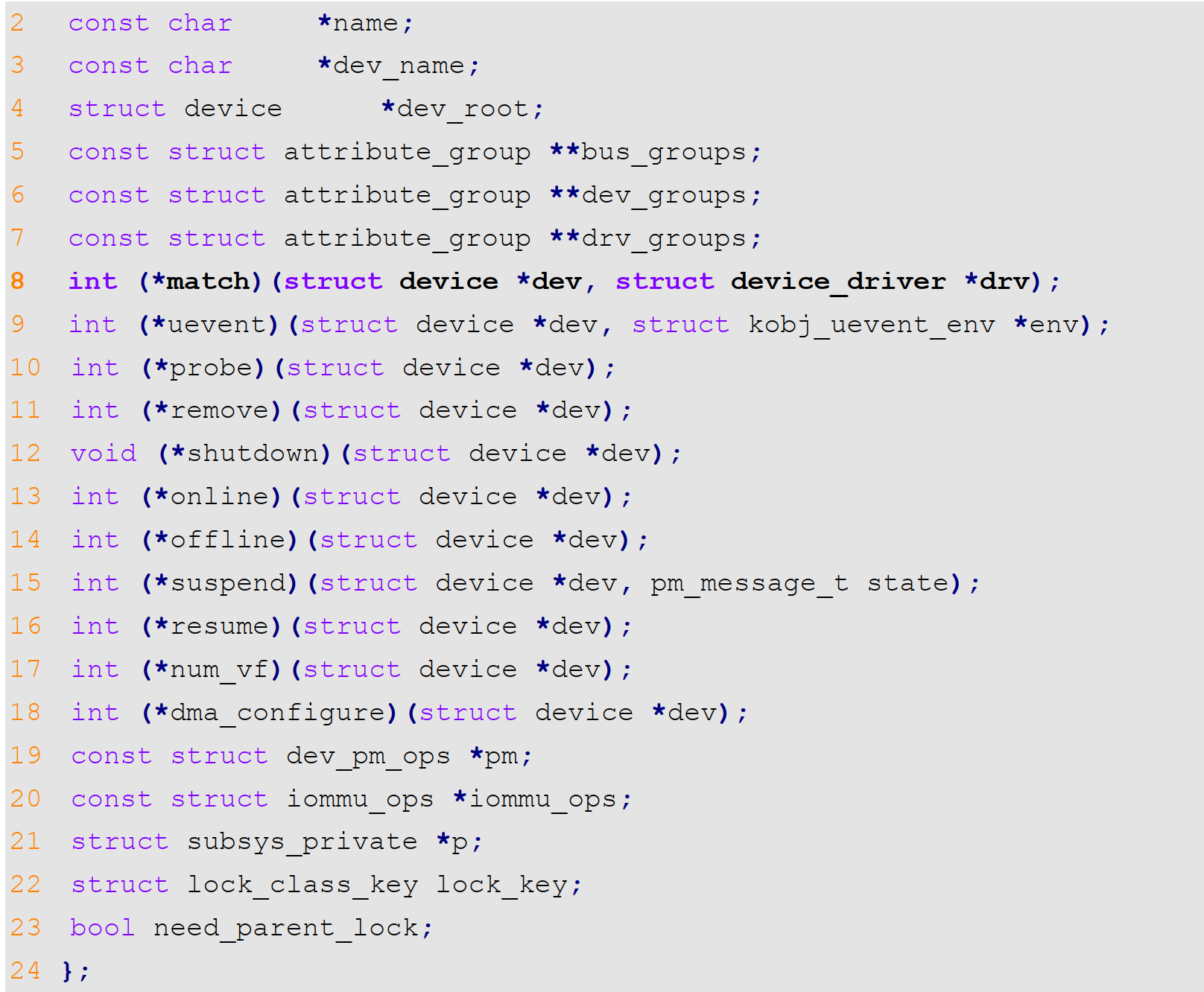

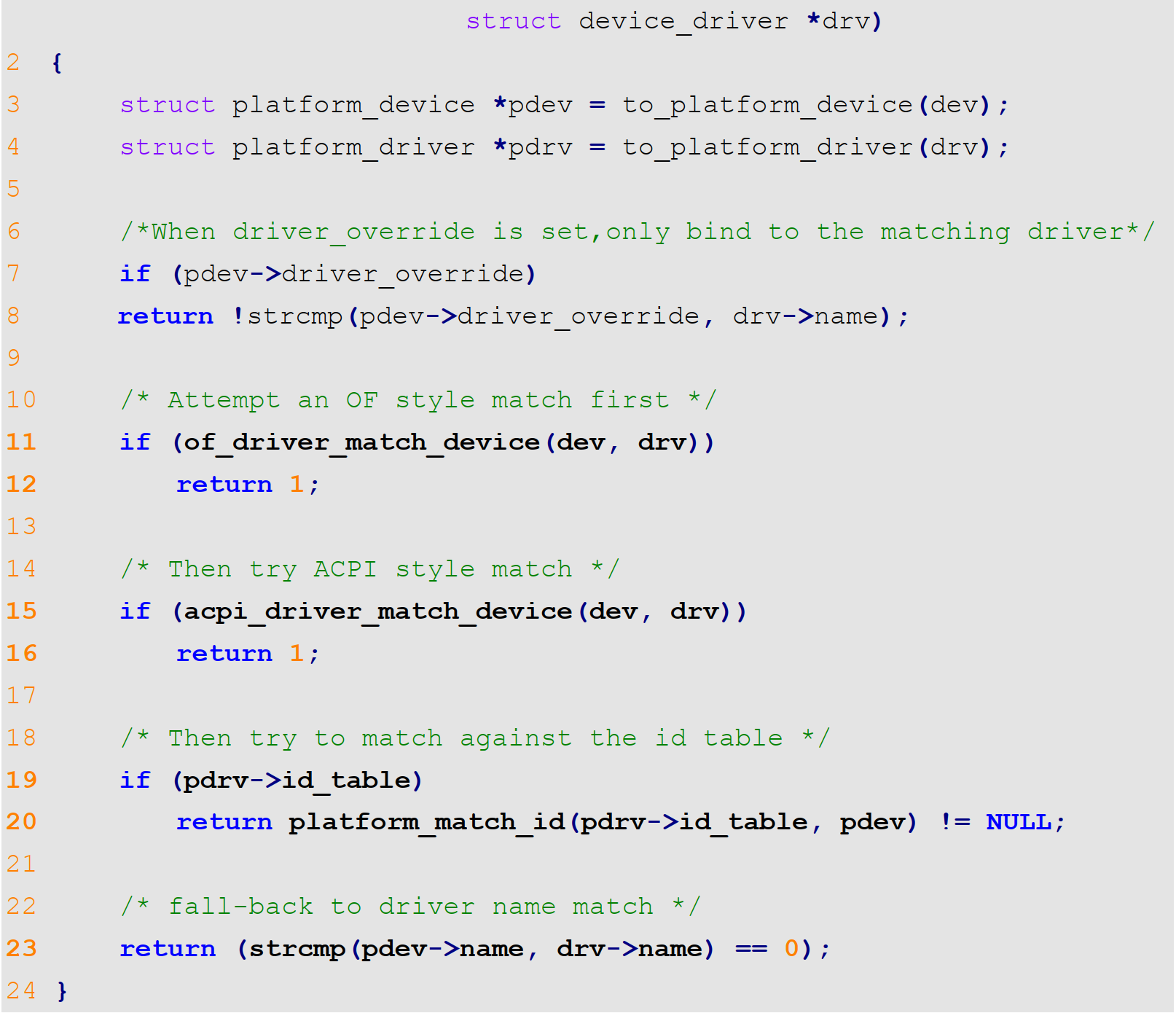

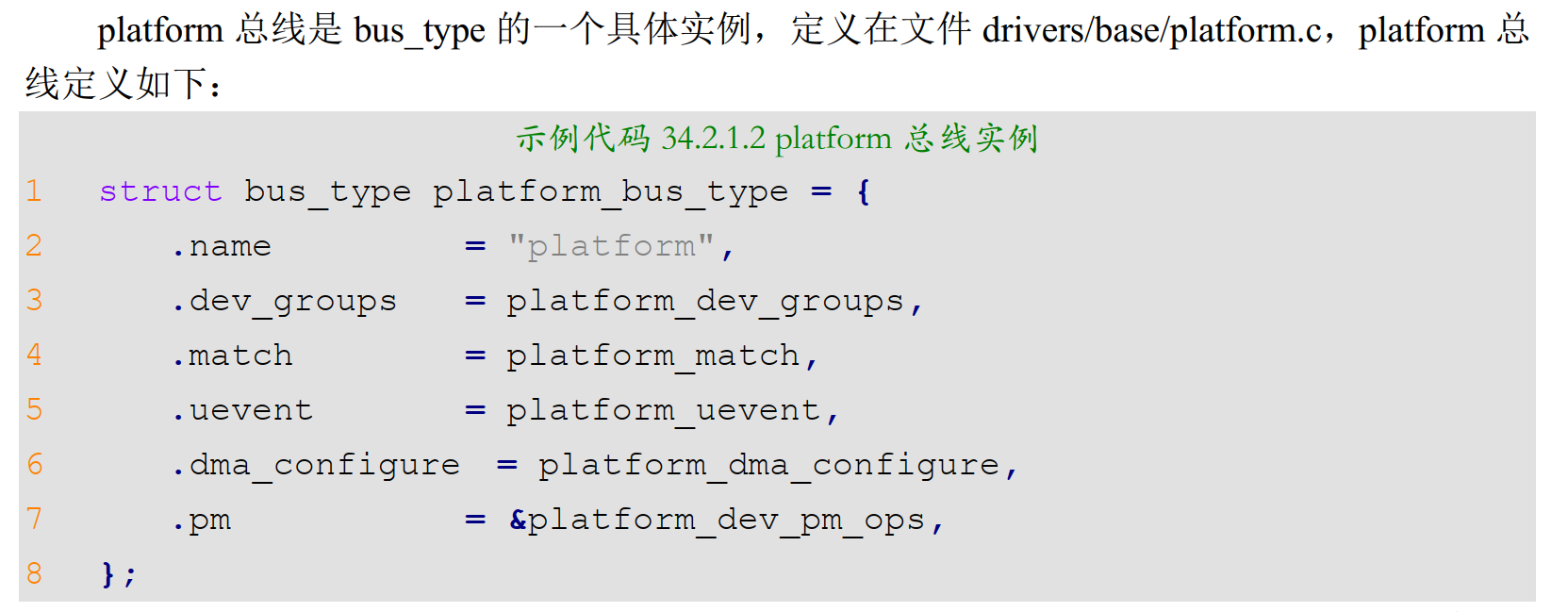

2.1、platform 总线

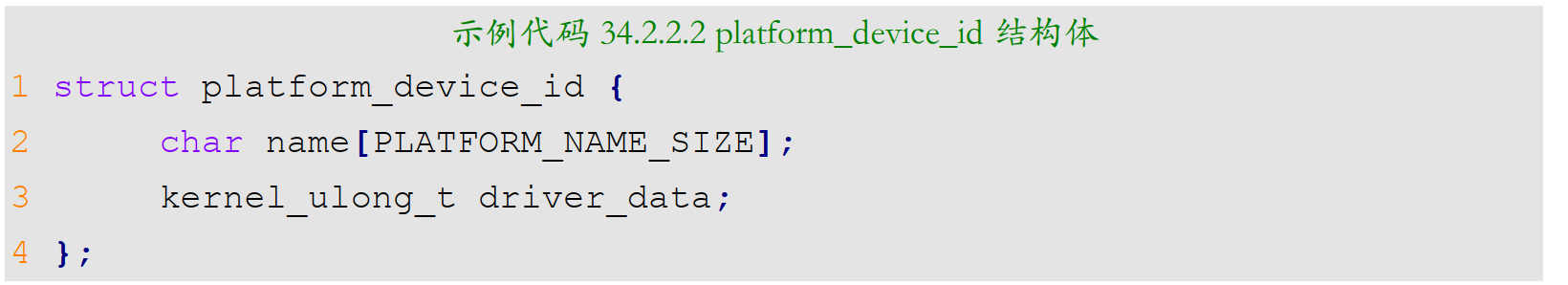

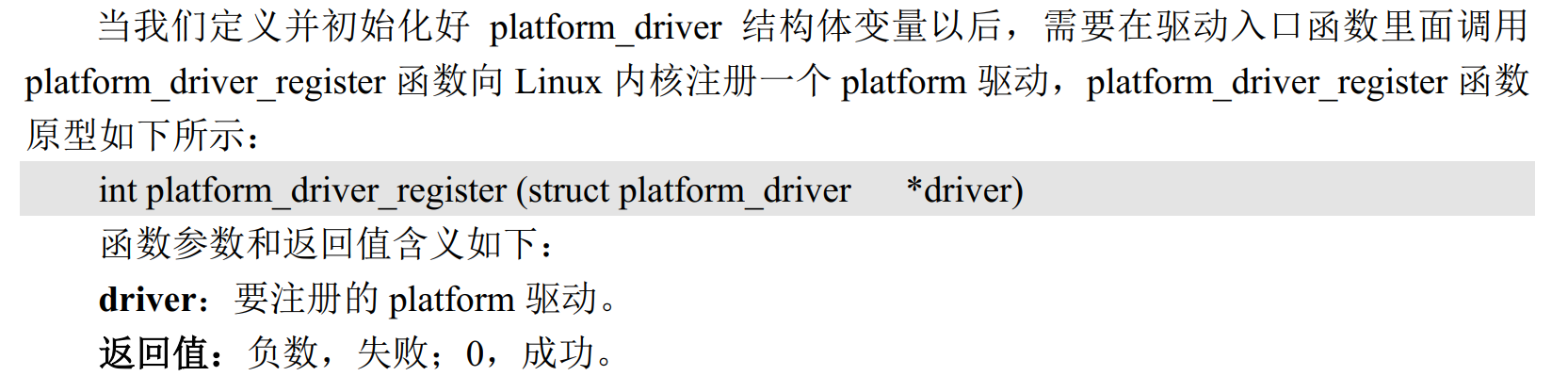

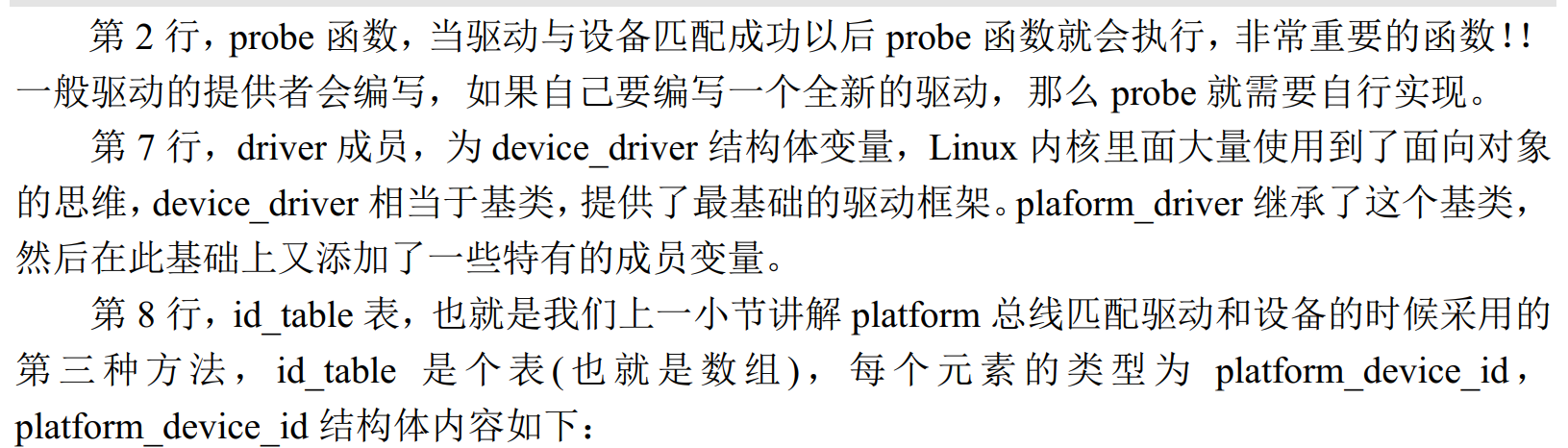

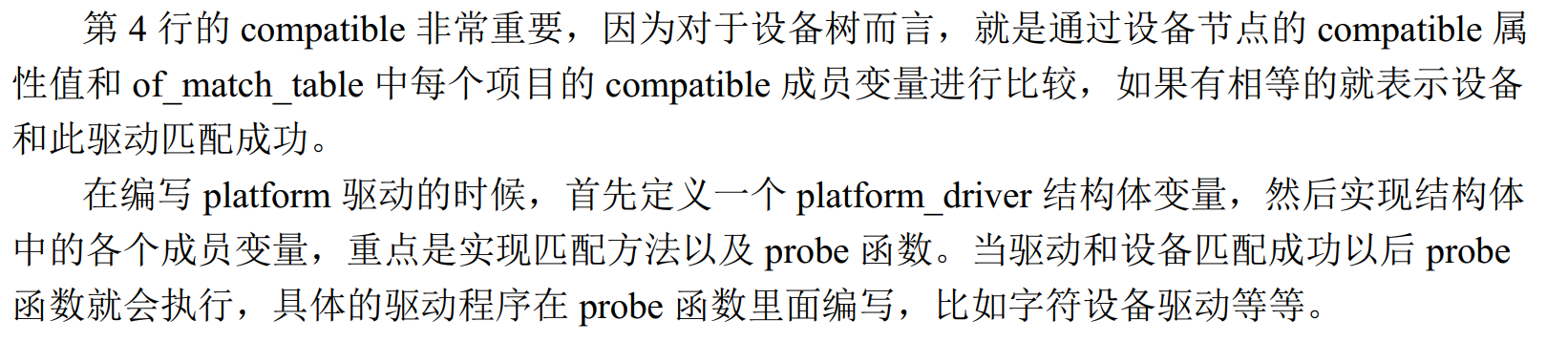

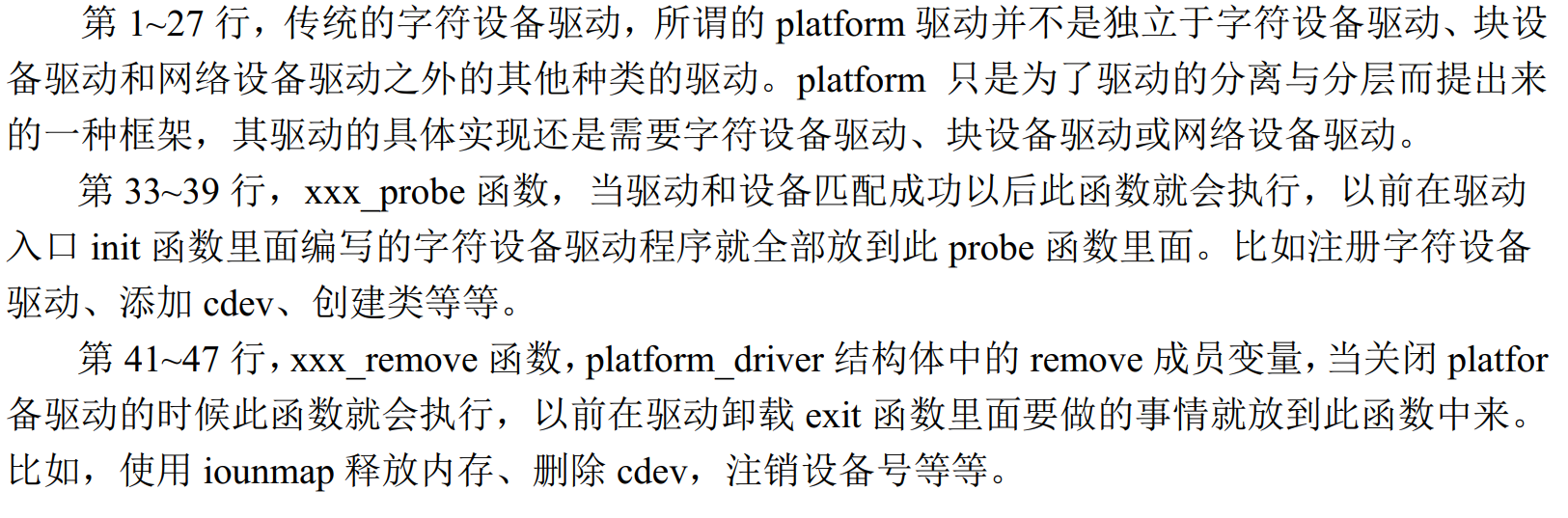

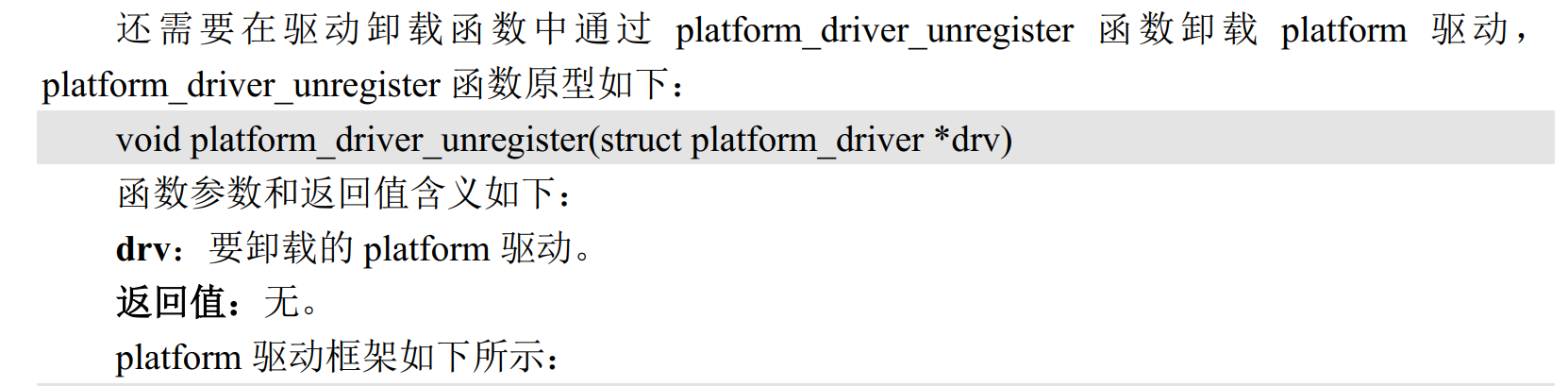

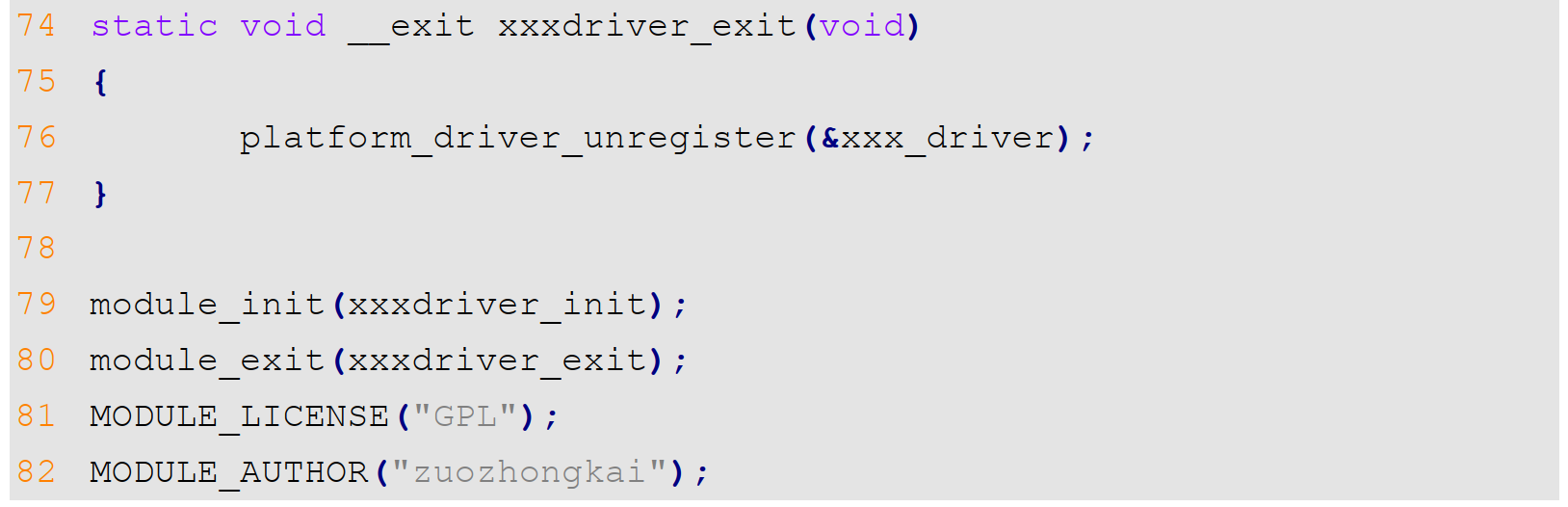

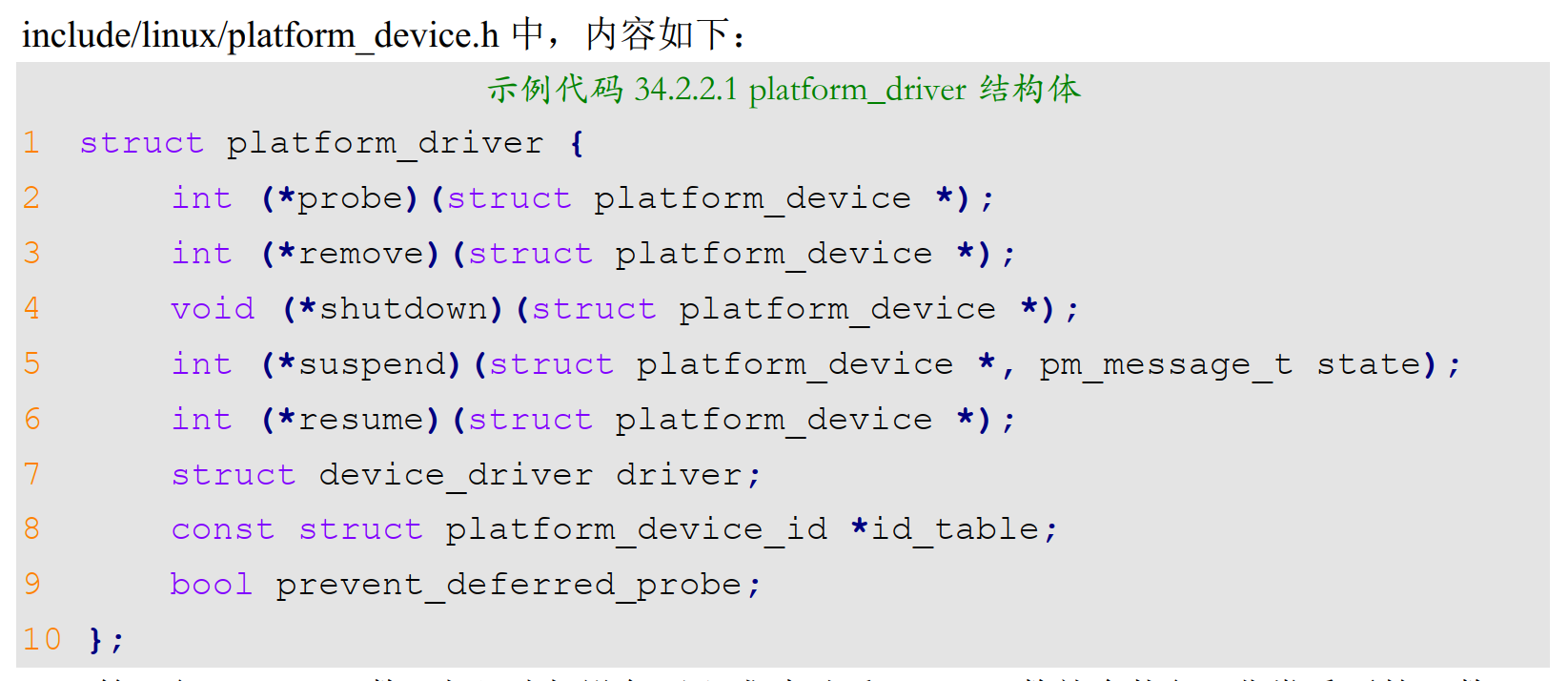

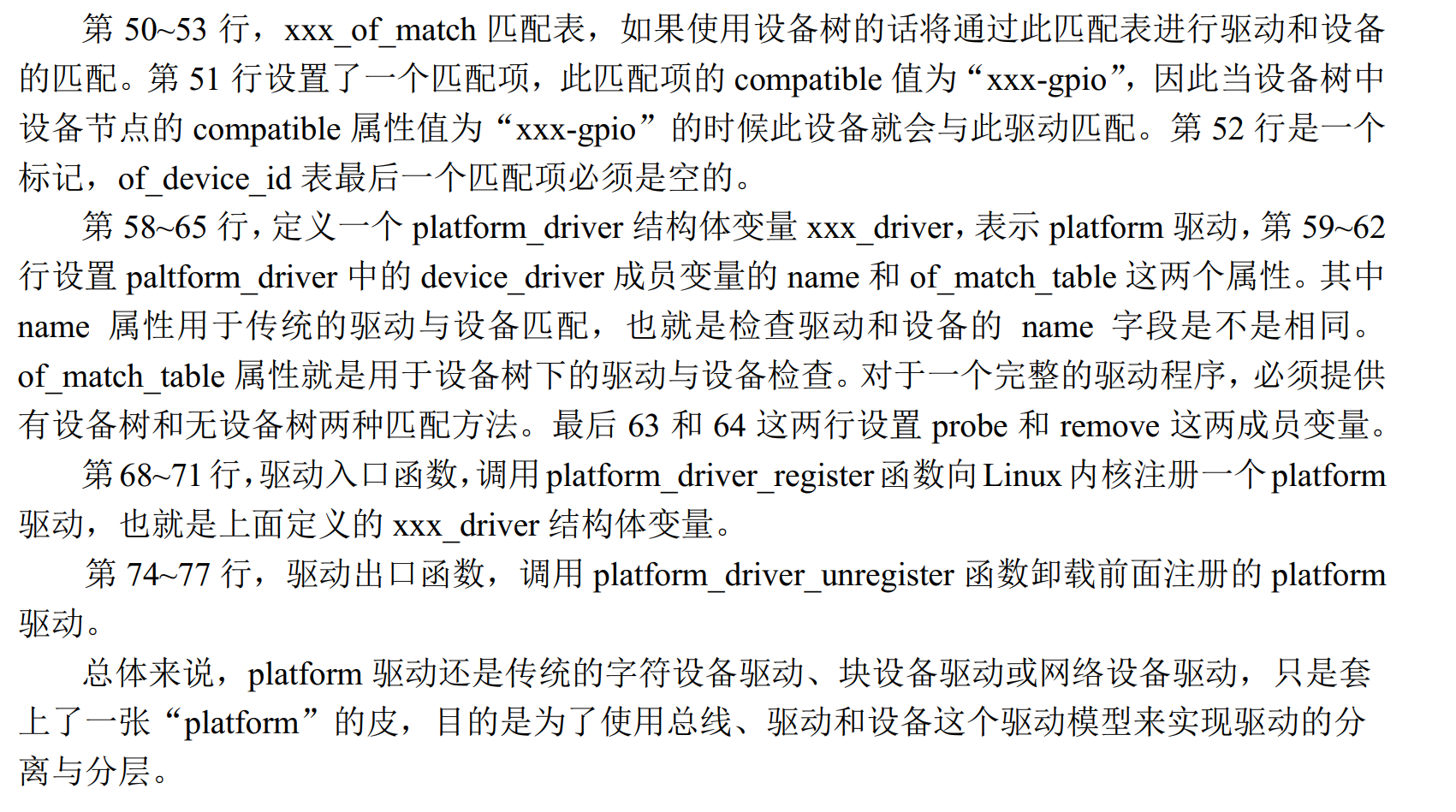

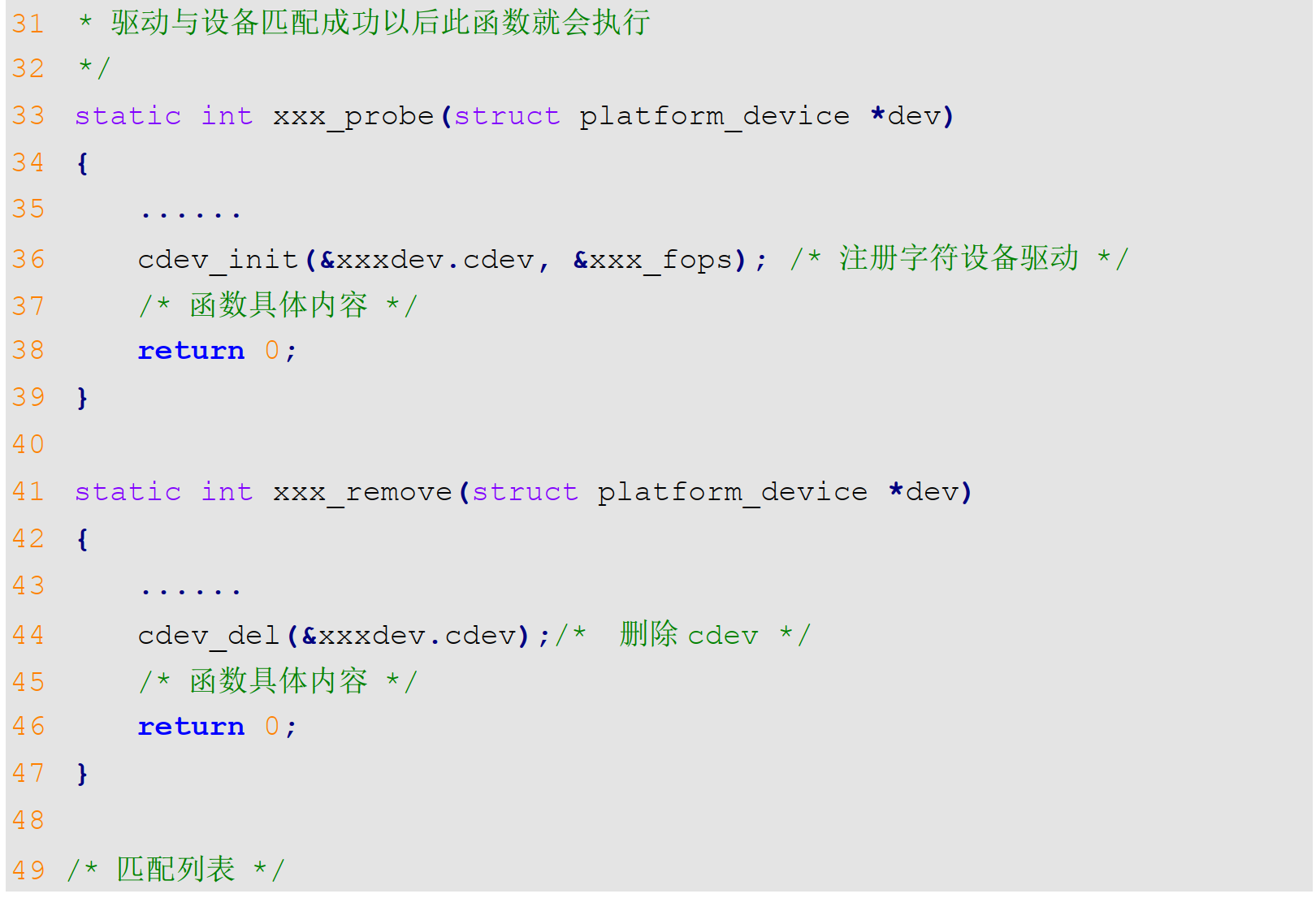

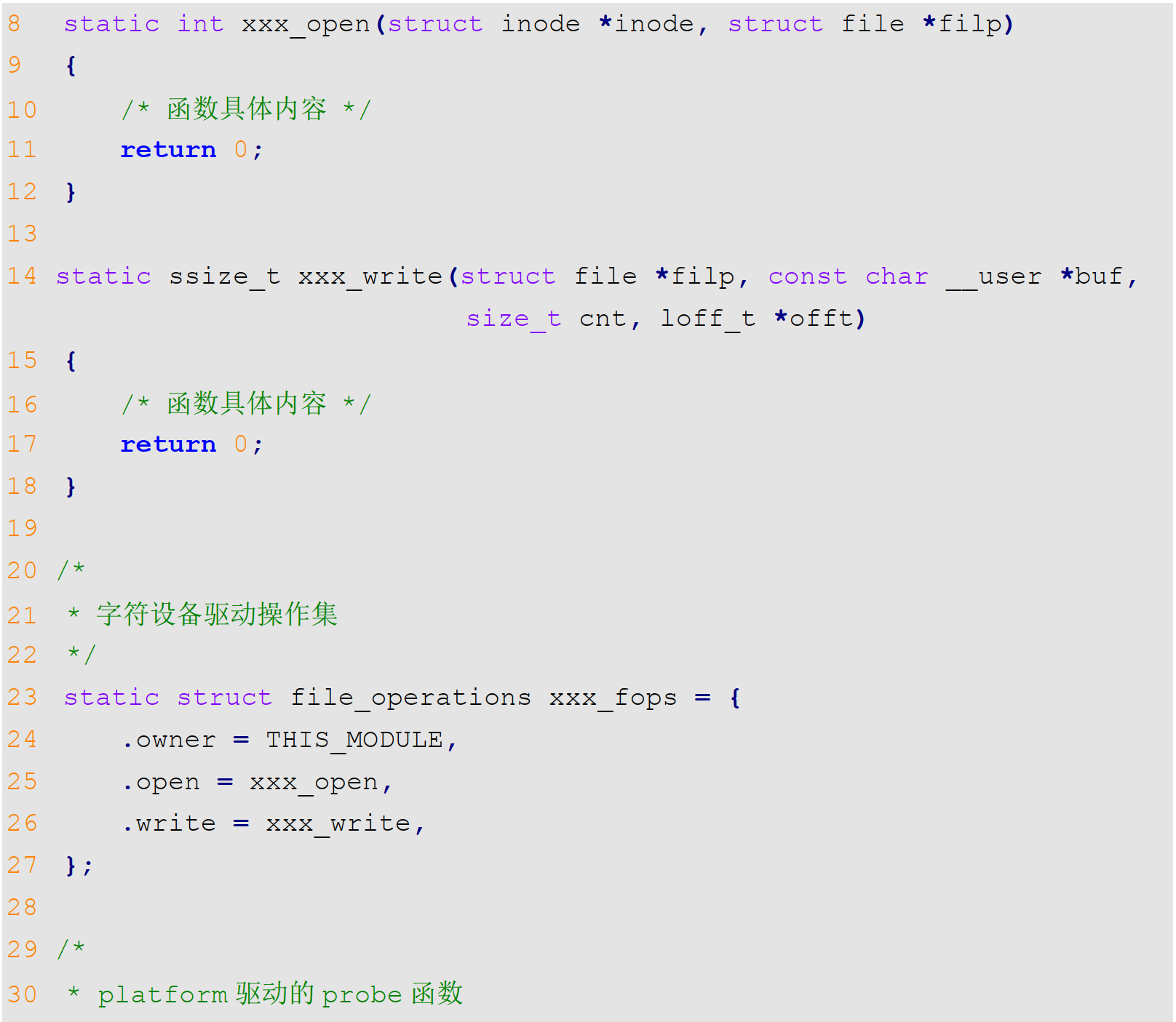

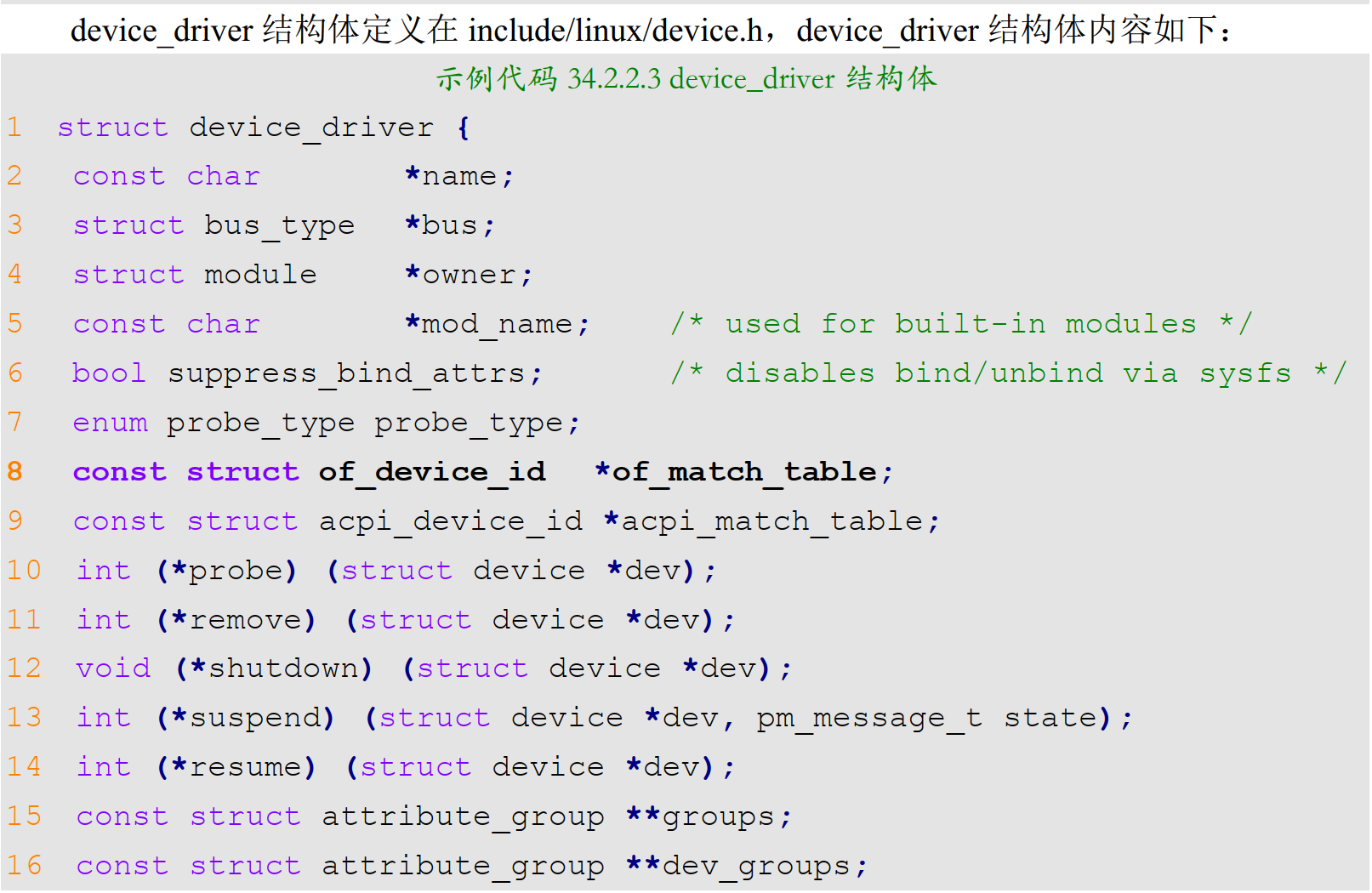

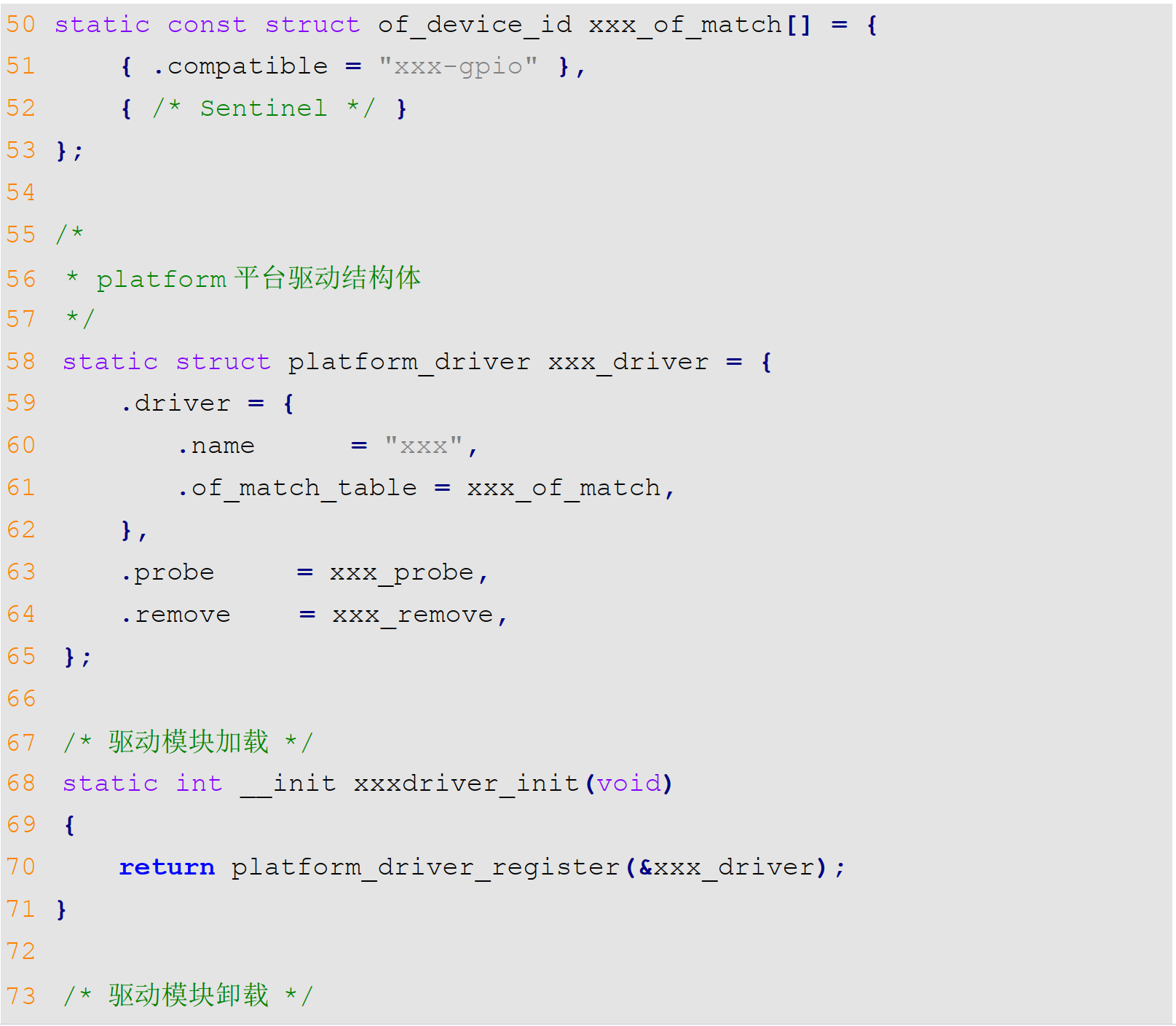

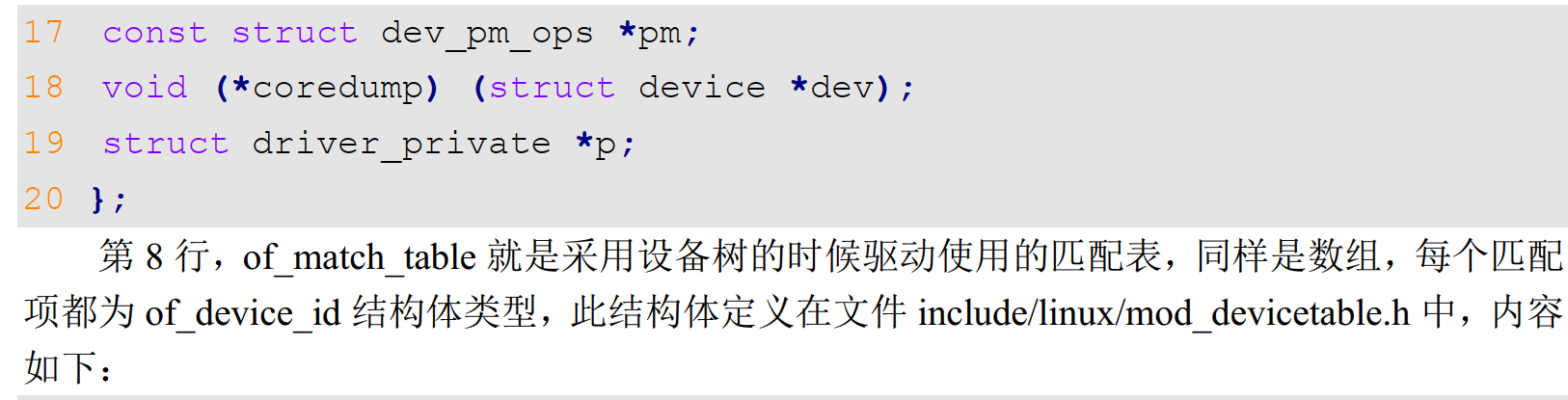

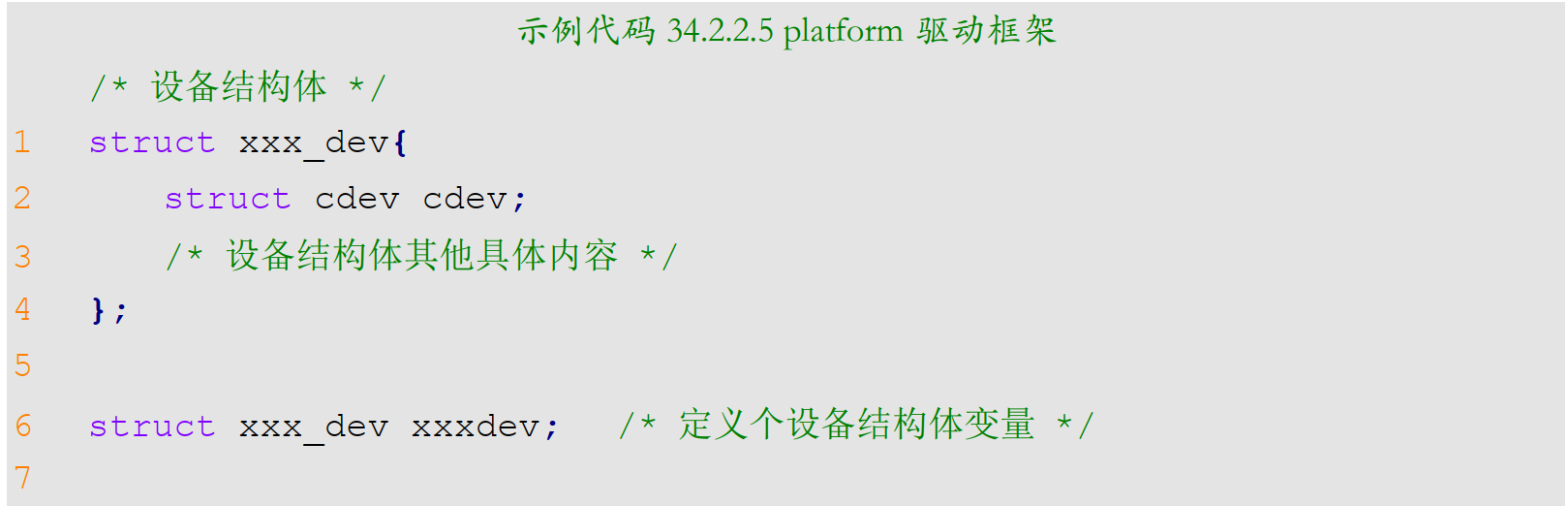

2.2、platform 驱动

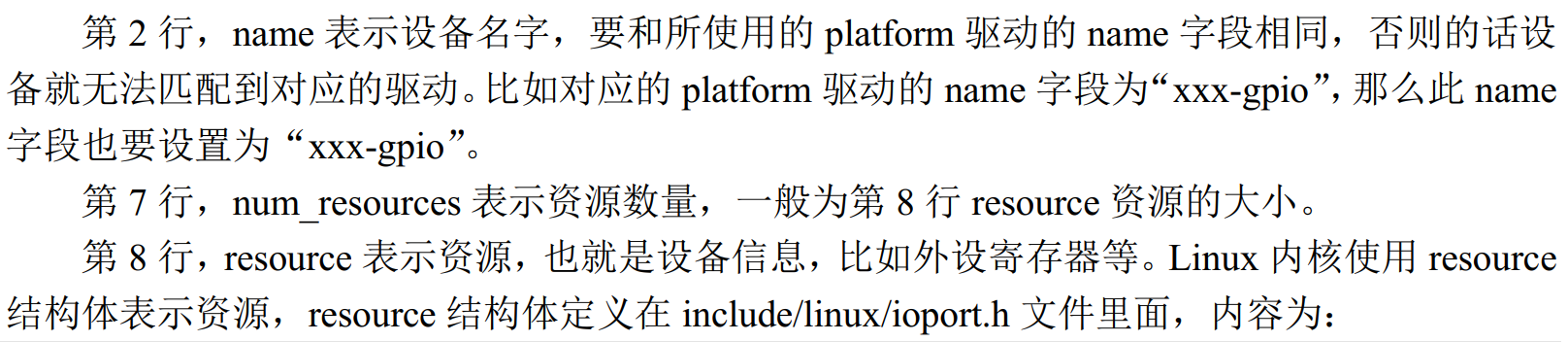

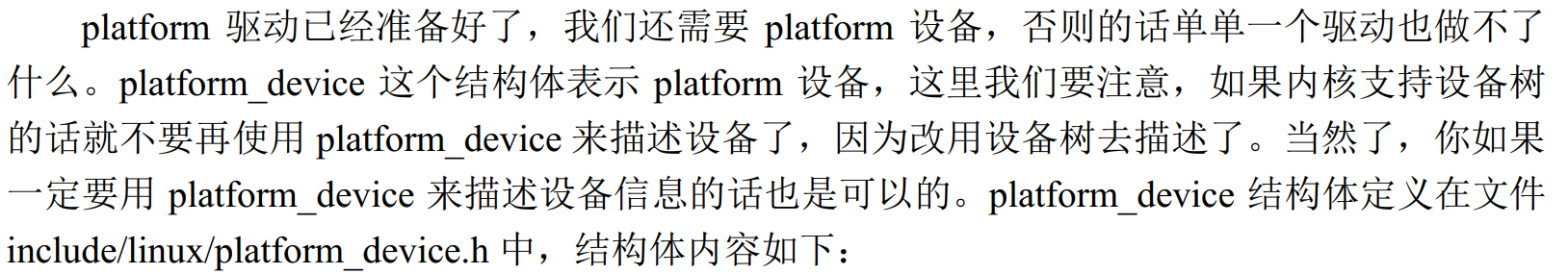

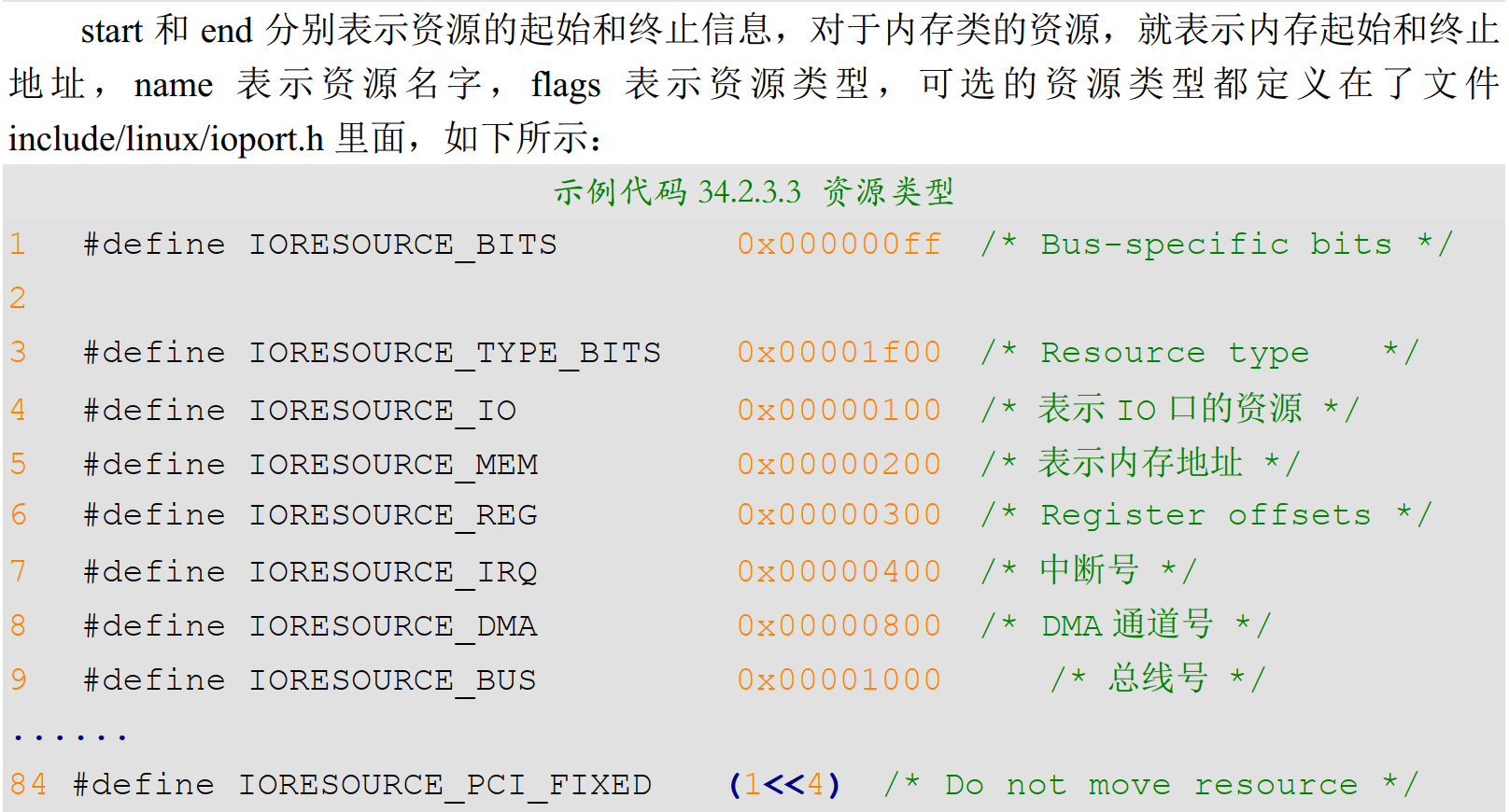

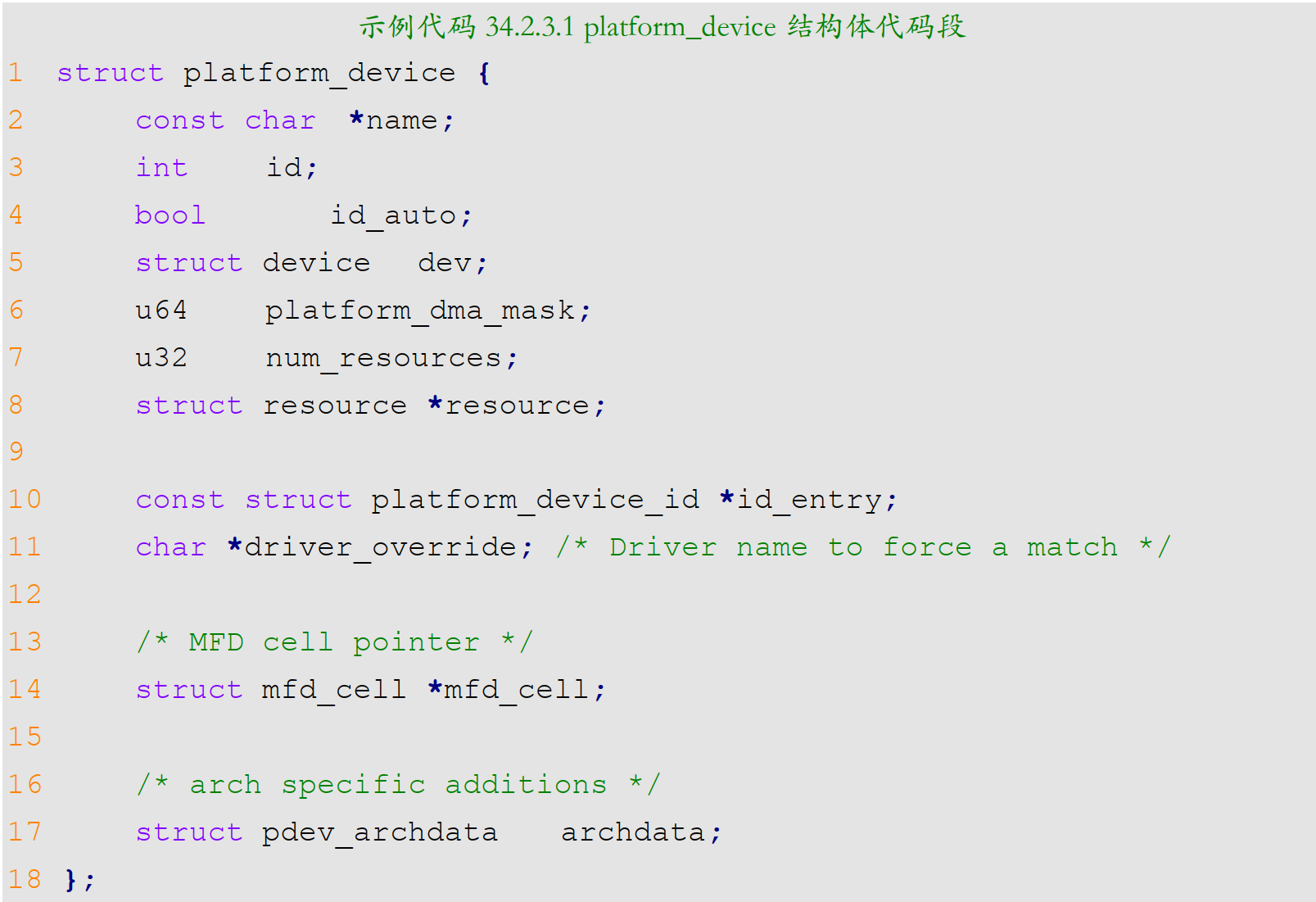

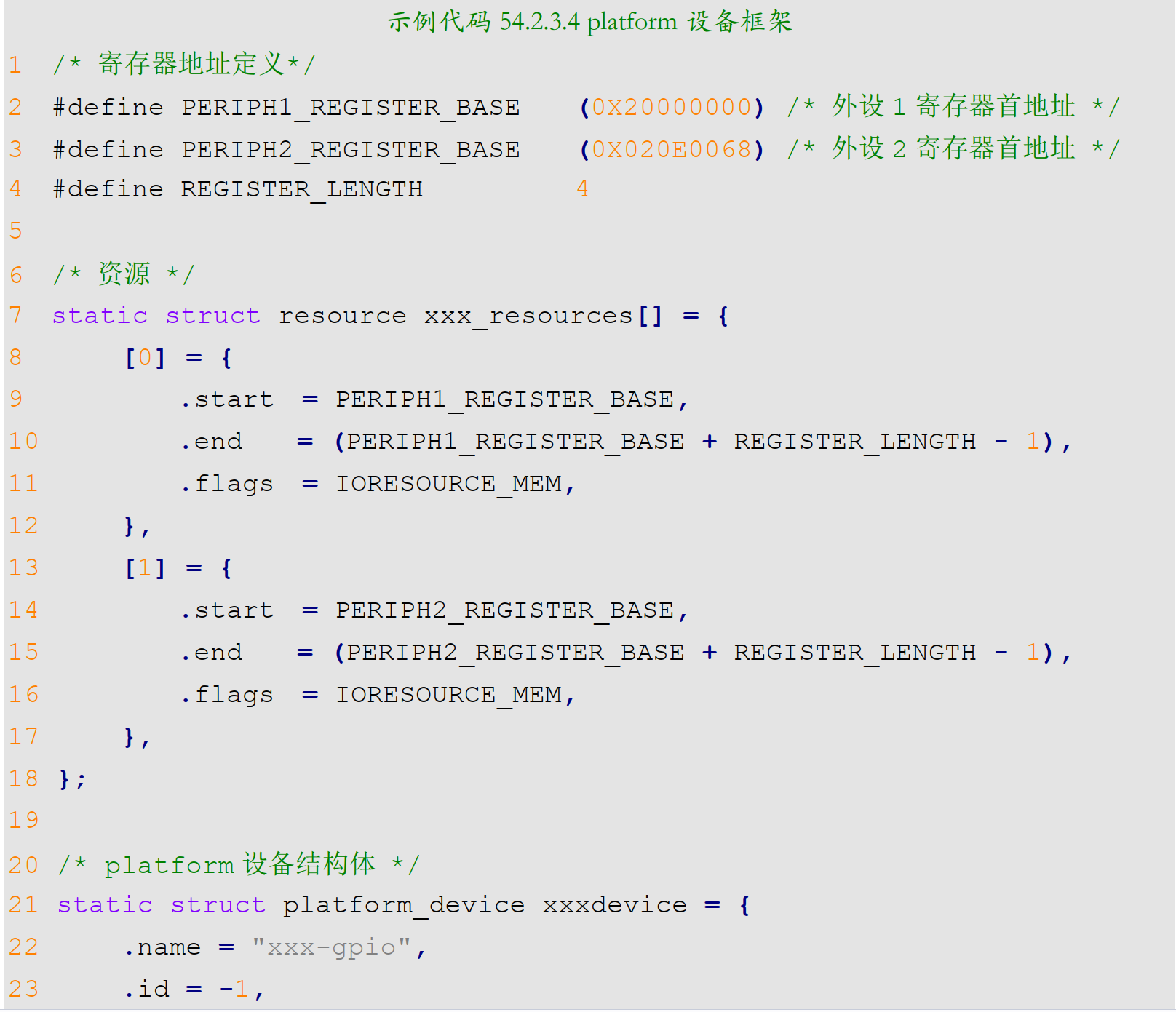

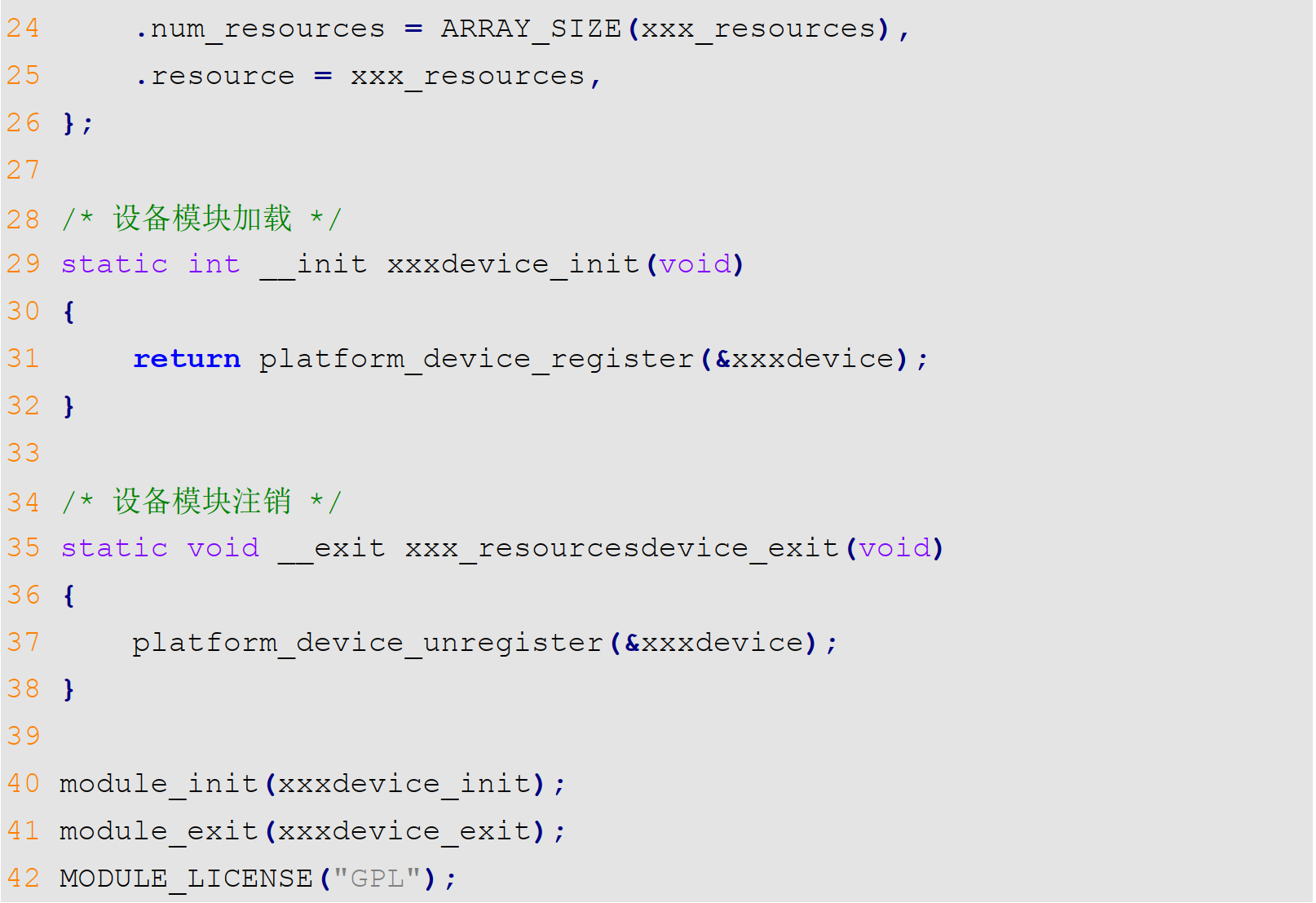

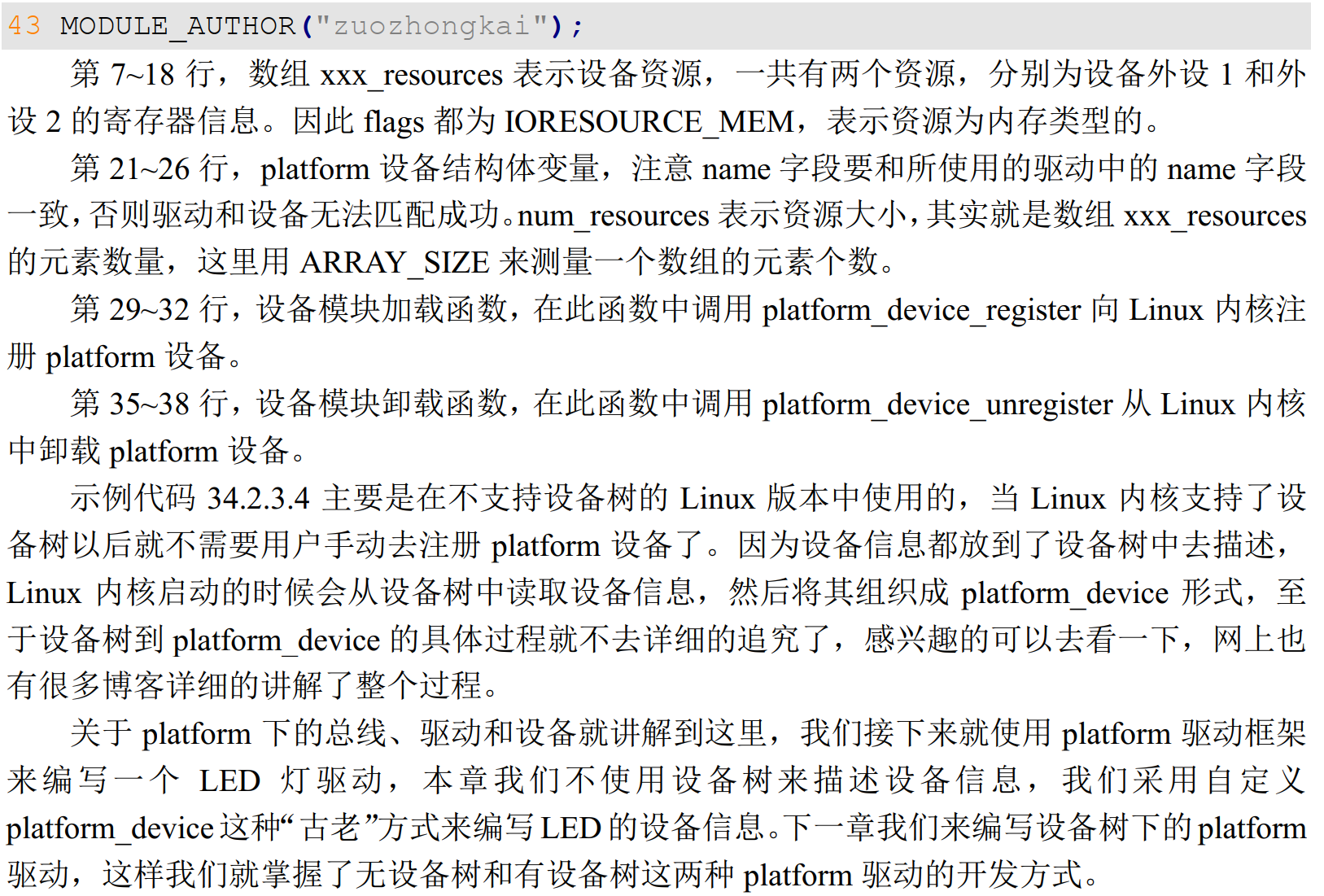

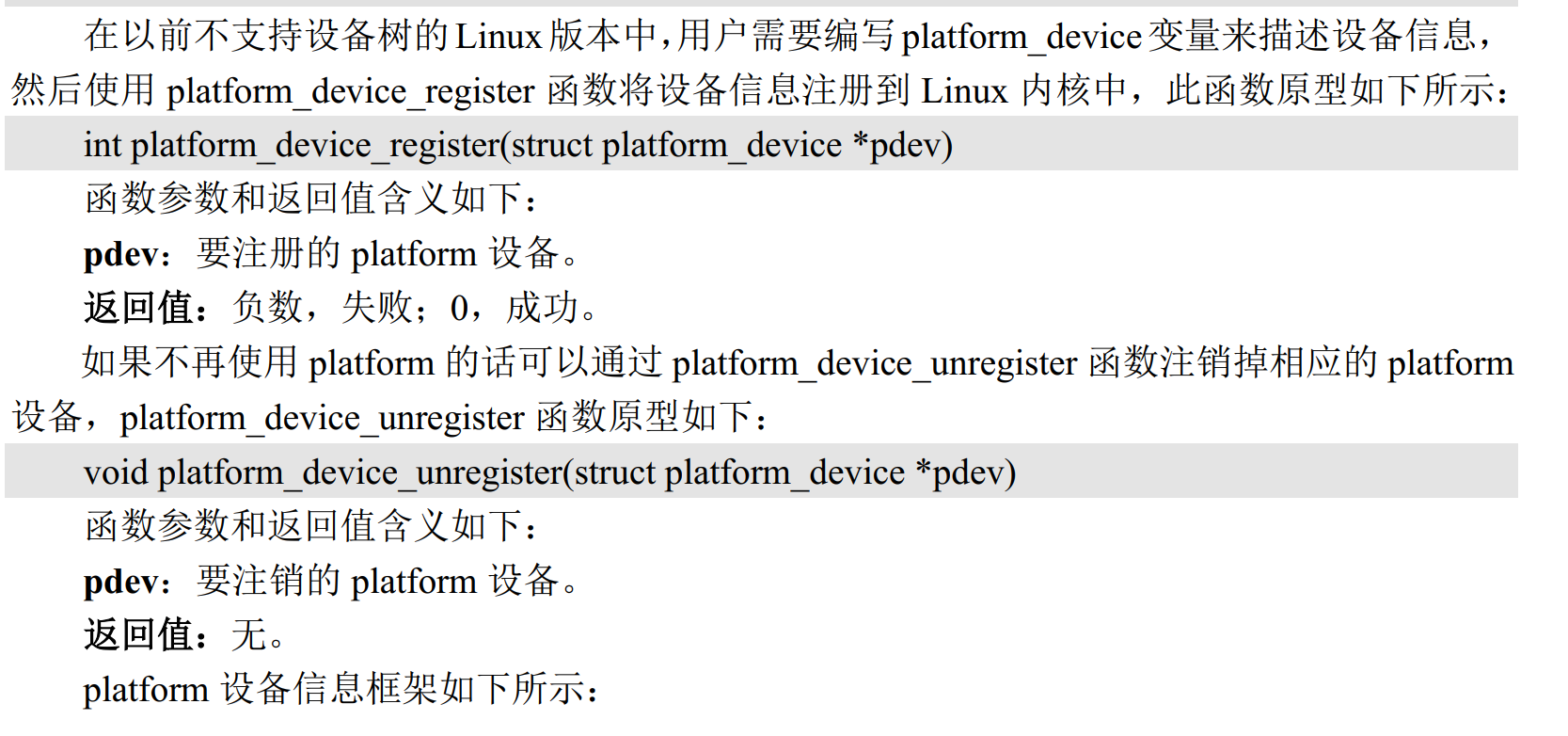

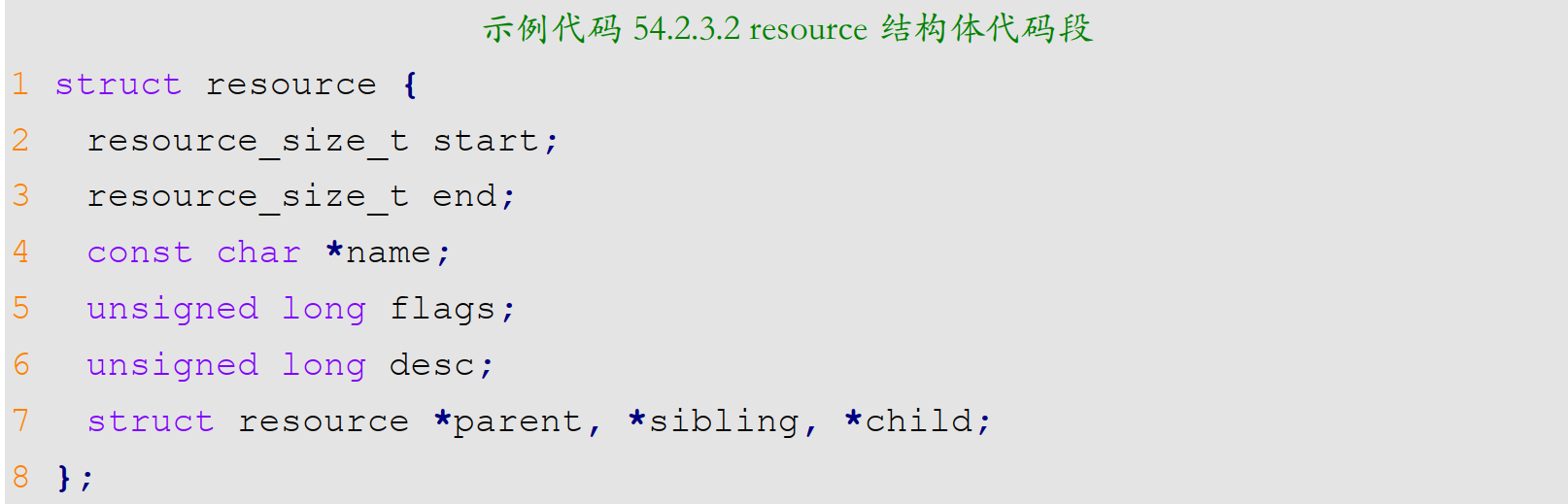

2.3、platform 设备
