【单片机】单片机系统

最基础的系统包含四个部分：

1. 电源回路
2. 时钟模块
3. 复位模块
4. 单片机

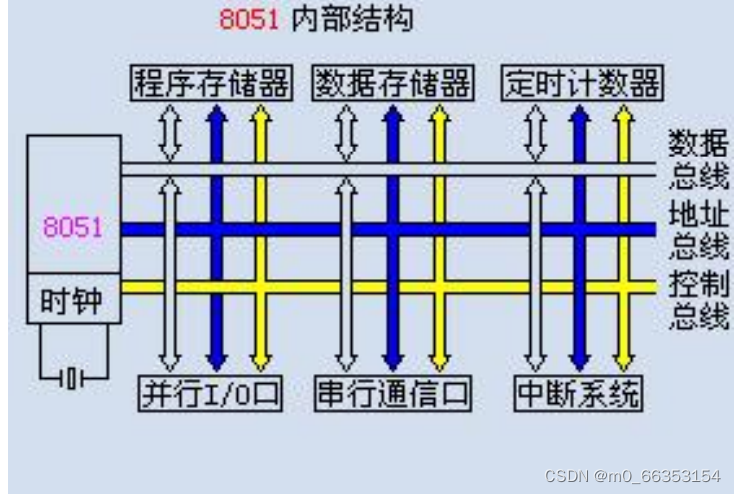

51单片机包含：

• CPU 运算单元 8位
• ROM（Read Only Memory) 只读存储器:内容出厂已写入，不能删改；断电数据不消失；目前也有可编程可擦写的
• RAM (Random Access Memory) 随机存取存储器，也称为内存；可以删改；断电消失
• 32条I/O口线 针脚
• 111 条指令，大部分为单字节指令
• 21个专用寄存器
• 定时/计时器 可编程
• 全双工串行通信口
• 外部数据存储器寻址空间
• 外部程序存储器寻址空间
• 逻辑操作位寻址功能

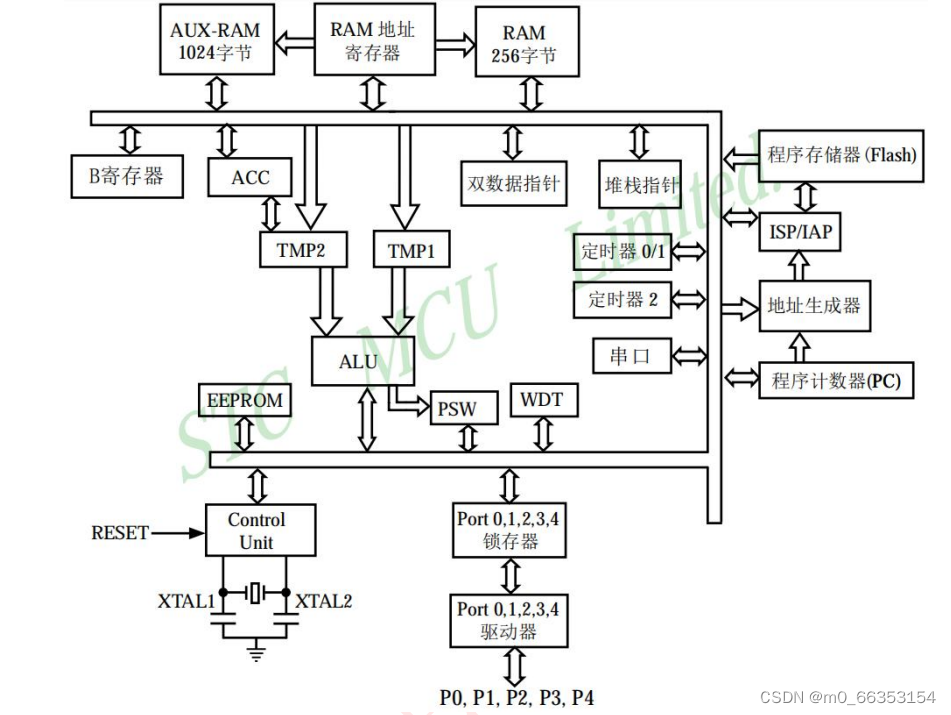

STC89C51芯片内部结构

 B寄存器、ACC属于累加器寄存器

AUX-RAM：辅存

双数据指针：DPTR

TMP1、TMP2是缓存寄存器

ISP是指“在系统上编程”，目标芯片使用USB/UART/SPI/I²C/RS-485/CAN周边接口的LDROM引导代码去更新晶片内部APROM、数据闪存(DataFlash)和用户配置字(Config)。

IAP就是通过软件实现在线电擦除和编程的方法。IAP技术是从结构上将Flash存储器映射为两个存储体，当运行一个存储体上的用户程序时，可对另一个存储体重新编程，之后将程序从一个存储体转向另一个。

ALU：算术逻辑单元，简称ALU，是计算机的数学大脑，也就是计算机里负责运算的组件，比如把两个数相加。基本其他的组件都用到了ALU，它有两个 单元 一个算术单元，一个逻辑单EEPROM

EEPROM：指带电可擦
可编程只读存储器。是一种掉电后数据不丢失的存储芯片。 EEPROM 可以在电脑上或专用设备上擦除已有信息，重新编程。一般用在即插即用。

WDT：看门狗（Watch Dog Timer）。当程序开始运行时，看门狗定时器的值从零开始向上递增，当到达预设值时，就会强制单片机复位，使系统程序从头开始运行。在代码中，设置当看门狗定时器的值即将溢出时将其清零，使它重新从零开始计数，那么只要程序正常运行，看门狗就不会强制单片机复位。这样就实现了看门狗对程序的监控功能。
