【实验】串口通信小试

一. 了解"USB/TTL转232"模块（以CH340芯片模块为例）的工作原理。

1.工作原理

TXD：发送端，一般表示为自己的发送端，正常通信必须接另一个设备的RXD。

RXD：接收端，一般表示为自己的接收端，正常通信必须接另一个设备的TXD。
正常通信时候本身的TXD永远接设备的RXD！

自收自发：正常通信时RXD接其他设备的TXD，因此如果要接收自己发送的数据顾名思义，也就是自己接收自己发送的数据，即自身的TXD直接连接到RXD，用来测试本身的发送和接收是否正常，是最快最简单的测试方法，当出现问题时首先做该测试确定是否产品故障。也称回环测试。

电平逻辑：

TTL电平：通常数据表示采用二进制，规定+5V等价于逻辑“1”，0V等价于逻辑“0”，称作TTL信号系统，是正逻辑

RS232电平：采用-12V到-3V，等价于逻辑“0”，+3V到+12V的逻辑电平，等价于逻辑“1”，是负逻辑的。

2.如何与stm32连接

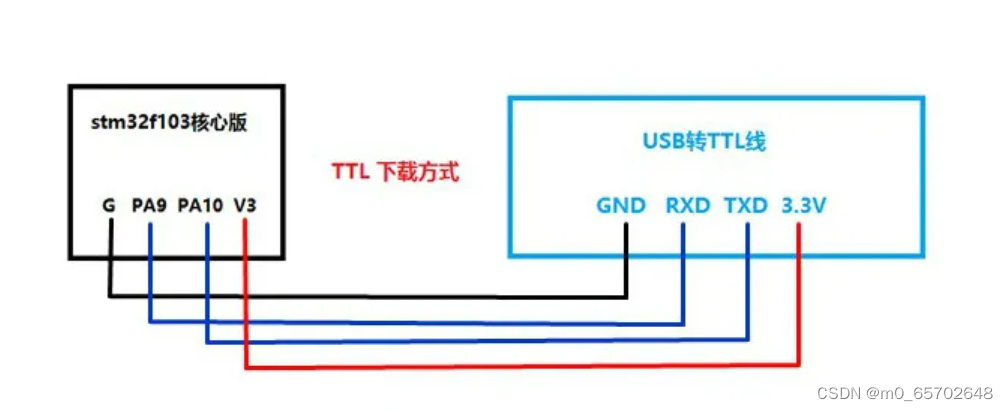

 所以选取接口为GND、RXD、TXD、3V3；STM32核心板选取端口：G、3.3、A9、A10口，将GND-G;RXD-PA9;TXD-PA10;3V3-3.3.分别相连实现供电与联系串口。

二、代码编写

采用HAL库编写&
