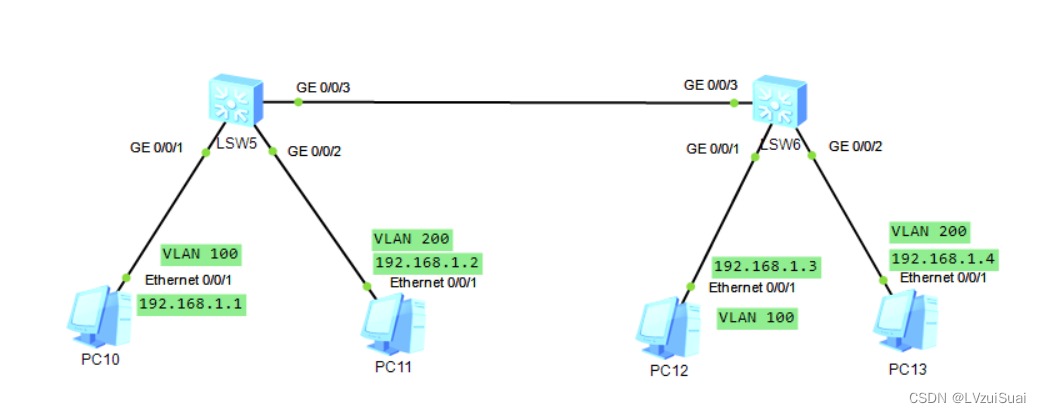

一、新建拓扑

实现效果：PC10可以ping通PC12，ping不通PC11、PC13

1）系统视图开启VLAN100

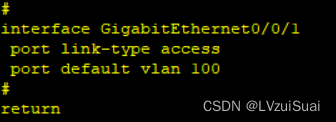

2）进入接口G0/0/1配置VLAN

access模式：默认只允许通过一个VLAN标签

trunk模式：可以允许多个VLAN标签通过

interface g0/0/1    #进入接口
port link-type access   #设置access接口模式
port default vlan 100   #设置VLAN 100

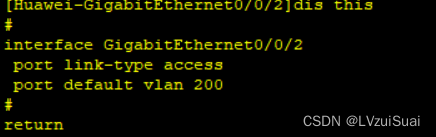

3）进入接口G0/0/2配置VLAN

vlan 200        #开启vlan200
interface g0/0/2    #进入接口
port link-type access   #设置access接口模式
port default vlan 200   #设置VLAN 200

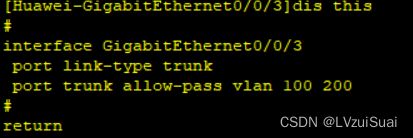

4）进入接口G0/0/3配置VLAN

int g0/0/3    #进入接口
port link-type trunk   #设置trunk模式
port trunk allow-pass vlan 100 200  #将vlan100 200 同时加入接口

注：交换机互联的端口模式必须一样。【即LSW5的G0/0/3和LSW6的G0/0/3的接口模式必须一样】

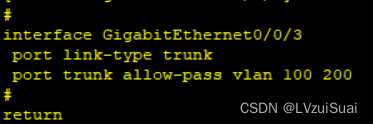

1）进入接口G0/0/3配置VLAN

int g0/0/3    #进入接口
port link-type trunk   #设置trunk模式
port trunk allow-pass vlan 100 200  #将vlan100 200 同时加入接口

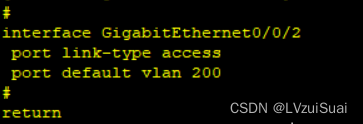

2）进入接口G0/0/2配置VLAN

interface g0/0/2    #进入接口
port link-type access   #设置access接口模式
port default vlan 200   #设置VLAN 200

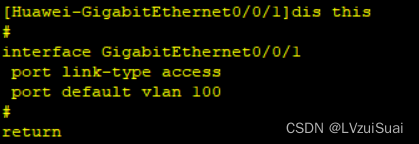

3）进入接口G0/0/1配置VLAN

interface g0/0/1    #进入接口
port link-type access   #设置access接口模式
port default vlan 100   #设置VLAN 100

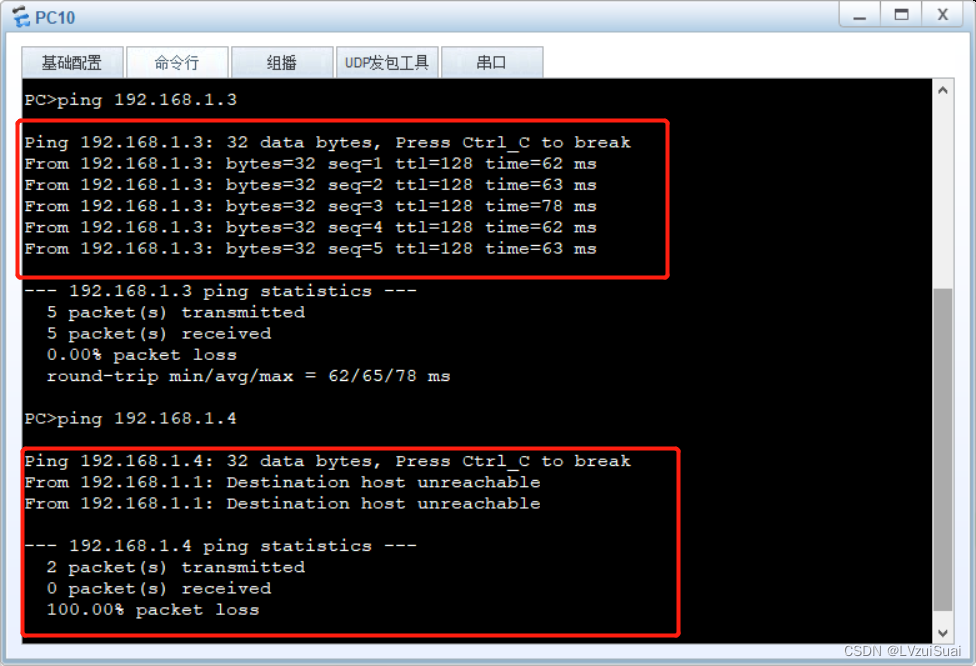

最终实现效果
